LAS INFORMACIONES PRÁCTICAS

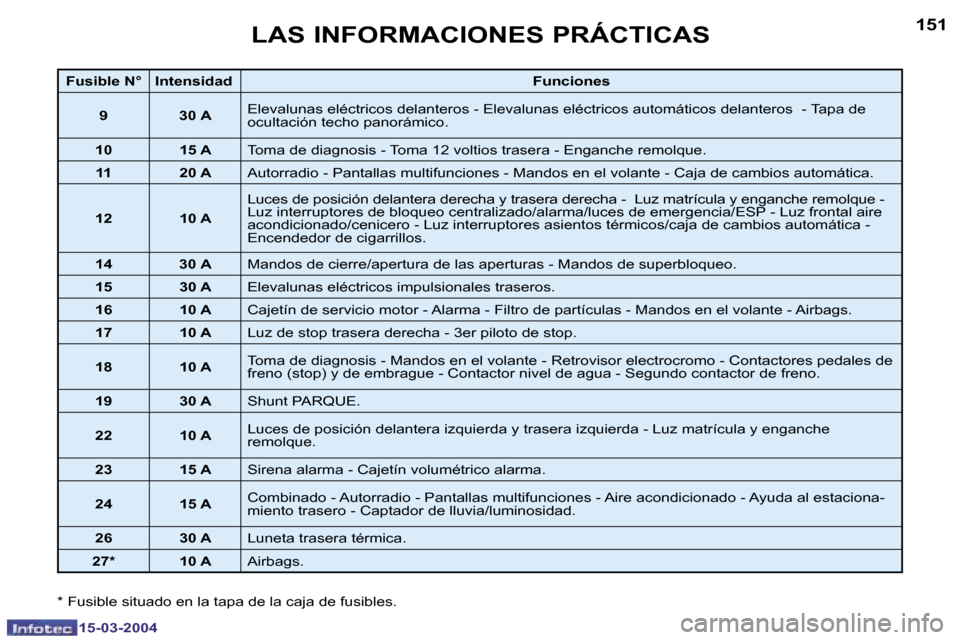

Fusible N° IntensidadFunciones
9
30 AElevalunas eléctricos delanteros - Elevalunas eléctricos automáticos de lanteros - Tapa de
ocultación techo panorámico.
10 15 A Toma de diagnosis - Toma 12 voltios trasera - Enganche remolque.
11 20 A Autorradio - Pantallas multifunciones - Mandos en el volante - Ca ja de cambios automática.
12 10 A Luces de posición delantera derecha y trasera derec
ha - Luz matrícula y enganche remolque -
Luz interruptores de bloqueo centralizado/alarma/luces de emergen cia/ESP - Luz frontal aire
acondicionado/cenicero - Luz interruptores asientos térmicos/caja de cambios automática -
Encendedor de cigarrillos.
14
30 AMandos de cierre/apertura de las aperturas - Mandos de superbloqueo .
15 30 A Elevalunas eléctricos impulsionales traseros.
16 10 A Cajetín de servicio motor - Alarma - Filtro de partículas - Mandos en el volante - Airbags.
17 10 A Luz de stop trasera derecha - 3er piloto de stop.
18 10 A Toma de diagnosis - Mandos en el volante - Retrovisor electrocromo -
Contactores pedales de
freno (stop) y de embrague - Contactor nivel de agua - Segundo co ntactor de freno.
19 30 A Shunt PARQUE.
22 10 A Luces de posición delantera izquierda y trasera izquierda - Luz mat
rícula y enganche
remolque.
23 15 A Sirena alarma - Cajetín volumétrico alarma.
24 15 A Combinado - Autorradio - Pantallas multifunciones - Aire acondicion
ado - Ayuda al estaciona-
miento trasero - Captador de lluvia/luminosidad.
26
30 ALuneta trasera térmica.
27* 10 A Airbags.
* Fusible situado en la tapa de la caja de fusibles.

154
15-03-2004
155
15-03-2004
LAS INFORMACIONES PRÁCTICAS
CAMBIAR UNA ESCOBILLA
DE LIMPIAPARABRISAS
Posición particular del
limpiaparabrisas delantero
F Menos de un minuto después de
haber quitado el contacto, accio-
ne el mando del limpiaparabrisas
para posicionar las escobillas en
el centro del parabrisas (posición
mantenimiento).
Sustitución de una escobilla
F Levante el brazo, después suelte
la escobilla y desmóntela.
F Monte la nueva escobilla y abata
el brazo.
Observación: la escobilla más corta
se monta en el brazo del limpiapara-
brisas del lado derecho del vehículo.
Para colocar las escobillas, ponga
el contacto y acc ione el mando
del limpiaparabrisas.
FUNCIÓN MODO ECONOMÍA
Después de parar el motor, llave en
posición accesorios, ciertas funcio-
nes (limpiaparabrisas, elevalunas,
luces de techo, autorradio, etc.) sola-
mente se pueden utilizar durante un
acumulado de treinta minutos, con el
in de no descargar la batería.
Una vez pasados estos treinta mi-
nutos, el mensaje "Modo economía
activo" aparece en la pantalla mul-
tifunción y las funciones activas se
ponen en vigilancia.
Para volver a utilizar de manera
inmediata estas funciones, hay que
arrancar el motor y dejar que gire
unos segundos.
Una batería descargada
no permite poner en
marcha el motor.
FUNCIÓN DESLASTRADO
Vehículo en marcha, ciertas funcio-
nes (climatización, luneta trasera
térmica, sistema de calefacción del
habitáculo de los vehículos Diesel,
etc), pueden ser neutralizadas tem-
poralmente, en función del estado de
carga de la batería.
La reactivación de las funciones neu-
tralizadas es automática, en cuanto
la carga de la batería lo permita.
Observación : con riesgo de des-
carga de la batería, las funciones
neutralizadas se pueden reactivar
manualmente .

154
15-03-2004
155
15-03-2004
LAS INFORMACIONES PRÁCTICAS
BATERÍA
Para recargar la batería con
un cargador de batería :
- desconecte la batería,
- respete las instrucciones de utili- zación dadas por el fabricante del
cargador,
- conecte la batería empezando por el borne (-),
- compruebe la limpieza de los bor- nes y de los terminales. Si están
cubiertos de sulfato (depósito blan-
quecino o verdoso), desmóntelos y
límpielos.
Para arrancar con otra batería
auxiliar:
- conecte el cable rojo en los bornes (+) de las dos baterías,
- conecte un extremo del cable ver- de o negro al borne (-) de la batería
auxiliar,
- conecte el otro extremo del cable verde o negro en un punto de
masa del vehículo averiado, lo
más lejos posible de la batería.
Accione el arranque, deje girar el
motor.
Espere a que vuelva al ralentí y des-
conecte los cables. - Antes de desconectar
la batería, debe esperar
2 minutos después de
quitar el contacto.
- No desconecte los terminales
estando el motor en marcha.
- No recargue las baterías sin haber desconectado los termi-
nales.
- Cierre las lunas y la tapa de ocultación del techo antes de
desconectar la batería. Si las
lunas y la tapa no funcionan
normalmente después de ha-
ber conectado la batería, debe
reiniciarlas (ver capítulo "Reini-
ciación de los elevalunas eléc-
tricos" y "Techo panorámico").
- Después de volver a conectar la batería, ponga el contacto y es-
pere 1 minuto antes de arrancar,
con el in de permitir la iniciación
de los sistemas electrónicos. No
obstante, si después de esta lige-
ra manipulación, subsisten lige-
ras perturbaciones, consulte en
un Punto de Servicio PEUGEOT.
Se aconseja, cuando deje esta-
cionado el vehículo más de un
mes, desconectar la batería.

156
15-03-2004
157
15-03-2004
LAS INFORMACIONES PRÁCTICAS
Sin elevación (las cuatro ruedas
en el suelo)
Siempre debe utilizar una barra de
remolcado.
El anillo amovible de remolcado está
situado en el guarnecido derecho del
maletero.
Por la parte delantera :
F Suelte la tapa empujando en la
parte inferior de ésta,
F Enrosque el anillo amovible de
remolcado hasta el tope. Por la parte trasera :
F
Suelte la parte superior de la tapa
con la ayuda de una moneda,
F Enrosque el anillo amovible de
remolcado hasta el tope.
Con elevación (2 ruedas en el
suelo solamente)
Es preferible levantar el vehículo
con la ayuda de un útil de elevación
profesional. Particularidades de la caja de
cambios automática
Cuando se remolca con las cuatro
ruedas en el suelo, es imperativo
respetar las reglas siguientes :
- palanca selectora en posición N,
- remolque el vehículo a una veloci-
dad inferior a 50 km/h en un reco-
rrido limitado a 50 Km. máximo.
- no añada aceite en la caja de cambios.
En un remolcado motor
parado, no hay asistencia
de frenos ni de dirección.
REMOLCAR SU VEHÍCULO

156
15-03-2004
157
15-03-2004
LAS INFORMACIONES PRÁCTICAS
Consejos de conducción
Reparto de las cargas : reparta la
carga en el remolque para que los
objetos más pesados se encuentren
lo más próximo posible al eje y que el
peso en la lecha sea lo más próximo
posible al autorizado, sin, no obstan-
te sobrepasarlo.
Refrigeración : remolcar un remol-
que en cuesta aumenta la tempera-
tura del líquido de refrigeración.
Al estar accionada eléctricamente
la ventilación, su capacidad de re-
frigeración no depende del régimen
motor.
Al contrario, utilice una velocidad de
caja de cambio elevada para bajar
el régimen motor y reduzca su ve-
locidad.
La carga máxima remolcable en
pendiente prolongada depende de
la inclinación de la pendiente y de la
temperatura exterior.
En todos los casos, esté atento a la
temperatura del líquido de refrigera-
ción.
En caso de encenderse el testigo de
alerta, detenga el vehículo y pare el
motor lo antes posible. Neumáticos :
veriique la presión
de los neumáticos del vehículo que
remolca y del remolque, respetando
las presiones de inlado recomenda-
das.
Frenos : remolcar aumenta la dis-
tancia de frenada.
Iluminación : veriique la señaliza-
ción eléctrica del remolque.
Viento lateral : tenga en cuenta el
aumento de la sensibilidad con el
viento. ENGANCHAR UN
REMOLQUE, UNA
CARAVANA, UN BARCO...
Utilice exclusivamente los engan-
ches originales PEUGEOT que han
sido probados y homologados a la
concepción de su vehículo.
El montaje de este dispositivo debe
efectuarse en un Punto de Servicio
PEUGEOT.
Su vehículo está, esencialmente,
concebido para el transporte de per-
sonas y maletas pero también puede
remolcar un remolque.
La conducción con remolque so-
mete al vehículo a circular con so-
licitudes más importantes y exige a
su conductor prestar una atención
especial.
La densidad del aire disminuye con
la altitud, reduciendo así las presta-
ciones del motor.
Por encima de los 1 000 metros de
altura reduzca la carga máxima re-
molcable en un 10 % y así sucesiva-
mente cada 1 000 metros de altitud.
La función de ayuda al estaciona-
miento trasero se neutralizará auto-
máticamente en caso de enganchar
un remolque.

158
15-03-2004
159
15-03-2004
LAS INFORMACIONES PRÁCTICAS
DESMONTAJE DE LA
SOBREMOQUETA

Para el desmontaje de la sobremo-
queta lado conductor, retroceda el
asiento al máximo y desenrosque
las ijaciones.
Para el montaje, posicione la so-
bremoqueta y ponga las ijaciones
empujándolas.
MONTAR LAS BARRAS DE
TECHO
Para instalar las barras de techo
transversales, respete su posiciona-
miento.
Está materializado por marcas en
cada una de las barras longitudinales.
Utilice los accesorios homologados
por PEUGEOT respetando las con-
signas de montaje del fabricante.
Peso máximo autorizado en la
baca de techo, para una altura de
carga que no sobrepase 40 cm (ex-
cepto porta-bicicletas) : 100 kg.
Si la altura sobrepasa 40 cm, adap-
tar la velocidad del vehículo en fun-
ción del peril de la carretera, con
el in de no deteriorar las barras de
techo y las ijaciones del techo.

158
15-03-2004
159
15-03-2004
LAS INFORMACIONES PRÁCTICASKIT PANTALLA OCIO
Este conjunto de vídeo permitirá
a los pasajeros traseros pasar un
agradable momento durante la di-
fusión de su película o de su juego
preferido, gracias a la conexión de
un reproductor DVD o de una vídeo
consola en el soporte central, monta-
do entre los asientos delanteros.
El kit pantalla ocio está formado por :- un monitor color LCD 16/9
ª 7 pul-
gadas, orientables según los tres
ejes,
- dos cascos estéreo HF sin cable,
- un pie desmontable,
- tres tomas audio/vídeo en el piso ijo y en la guantera.
El monitor y el pie se pueden des-
montar y se pueden guardar cada
uno en su propia funda de protec-
ción.
El kit pantalla ocio acepta todo tipo
de función audio/vídeo, compatible
con PAL/NTSC, como : un reproduc-
tor DVD, una cámara de vídeo, una
vídeo consola, ...
Estas funciones se conectan en las
tres tomas audio/vídeo AV1 de la
guantera o AV2 del piso ijo. La cara superior del monitor está for-
mado por los mandos siguientes :
1
- Tecla "POWER" para encender/
apagar el monitor.
2 - Tecla "FUNC" para seleccionar la
fuente de entrada AV1 o AV2.
3 - Tecla "WIDE" para seleccionar el
formato de la pantalla (normal,
pantalla completa, ancha, tipo
cine).
4 - Tecla "MENÚ" para seleccionar
los menús y los reglajes.
5 - Teclas " 5" y " 6" para modiicar
los reglajes.
Pulsando las teclas 4 y 5, Ud. puede
regular la luminosidad, el contraste,
los colores, ...
Para verlo más detallado, remítase a
los manuales de utilización "Toma en
mano kit vídeo" y "Monitor color LCD
7 pulgadas VMA8582".

160
15-03-2004
161
15-03-2004
LAS INFORMACIONES PRÁCTICAS
Los diferentes mandos están incor-
porados en los cascos :
A - Emplazamiento de las dos pilas
LR03.
B - Botón marcha/parada del casco.
C - Testigo asociado a marcha/
parada.
D - Moleta de reglaje de la frecuen-
cia adecuada.
E - Moleta de reglaje del volumen
del casco.
Para un uso óptimo del casco, debe
ajustar su talla a su morfología,
encontrar la frecuencia adecuada
girando la moleta D, y regular su vo-
lumen girando la moleta E.
