LAS INFORMACIONES PRÁCTICAS
BATERÍA
Para recargar la batería con un
cargador de batería :
- desconecte la batería,
- respete las instrucciones de utili- zación dadas por el fabricante del
cargador,
- conecte la batería empezando por el borne (-),
- compruebe la limpieza de los bor- nes y de los terminales. Si están
cubiertos de sulfato (depósito blan-
quecino o verdoso), desmóntelos y
límpielos.
Para arrancar con otra batería
auxiliar :
- conecte el cable rojo a los bornes (+) de las dos baterías,
- conecte un extremo del cable ver- de o negro al borne (-) de la batería
auxiliar,
- conecte el otro extremo del cable verde o negro en un punto de masa
del vehículo averiado, lo más lejos
posible de la batería.
Accione el motor de arranque, deje
girar el motor.
Espere a que vuelva al ralentí y des-

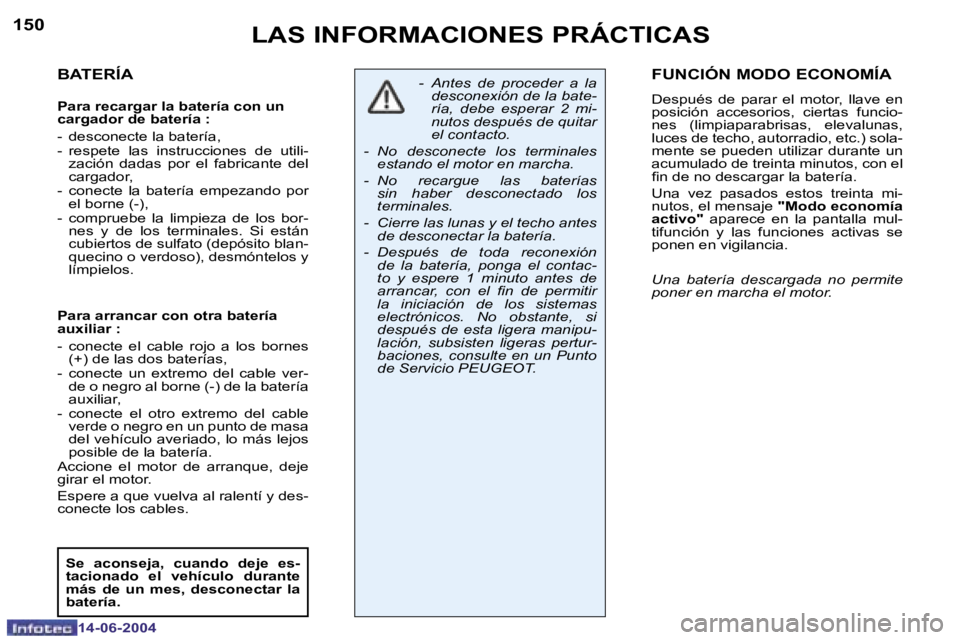

conecte los cables. - Antes de proceder a la
desconexión de la bate-
ría, debe esperar 2 mi-
nutos después de quitar
el contacto.
- No desconecte los terminales estando el motor en marcha.
- No recargue las baterías sin haber desconectado los
terminales.
- Cierre las lunas y el techo antes de desconectar la batería.
- Después de toda reconexión de la batería, ponga el contac-
to y espere 1 minuto antes de
arrancar, con el in de permitir
la iniciación de los sistemas
electrónicos. No obstante, si
después de esta ligera manipu-
lación, subsisten ligeras pertur-
baciones, consulte en un Punto
de Servicio PEUGEOT.
Se aconseja, cuando deje es-
tacionado el vehículo durante
más de un mes, desconectar la
batería.
FUNCIÓN MODO ECONOMÍA
Después de parar el motor, llave en
posición accesorios, ciertas funcio-
nes (limpiaparabrisas, elevalunas,
luces de techo, autorradio, etc.) sola-
mente se pueden utilizar durante un
acumulado de treinta minutos, con el
in de no descargar la batería.
Una vez pasados estos treinta mi-
nutos, el mensaje "Modo economía
activo" aparece en la pantalla mul-
tifunción y las funciones activas se
ponen en vigilancia.
Una batería descargada no permite
poner en marcha el motor.

150
14-06-2004
151
14-06-2004
LAS INFORMACIONES PRÁCTICASMONTAR LOS ALTAVOCES
El pre-equipamiento permite montar :
- altavoces de 165 mm de diámetro en las puertas delanteras,
- altavoces de 130 mm de diámetro en las puertas traseras,
- tweeters de 22,5 mm de diámetro en los guarnecidos de los retrovi-
sores. Conexión de los conectores
A1 : -
A2 : -
A3 : -
A4 : -
A5 : -
A6 : (+) Después del contacto
A7 : (+) Permanente
A8 : Masa
B1 : (+) Altavoz trasero derecho
B2 : (-) Altavoz trasero derecho
B3 : (+) Altavoz delantero derecho
y tweeter
B4 : (-) Altavoz delantero derecho y tweeter
B5 : (+) Altavoz delantero izquierdo y tweeter
B6 : (-) Altavoz delantero izquierdo y tweeter
B7 : (+) Altavoz trasero izquierdo
B8 : (-) Altavoz trasero izquierdo
Antes de instalar un au-
torradio o unos altavoces
en su vehículo, consulte
en un Punto de Servicio
PEUGEOT.
MONTAR UN AUTORRADIO
En su vehículo dispone de origen de
un pre-equipamiento de radio :
- antena de techo,
- cable coaxial de antena,
- antiparasitario de base,
- alimentación de los altavoces delanteros,
- alimentación de los altavoces tra- seros y tweeters,
- 2 conectores 8 vías.

152
14-06-2004
153
14-06-2004
LAS INFORMACIONES PRÁCTICAS
Anilla delantera Anilla trasera 206 SW
REMOLCAR SU VEHÍCULO
Con elevación (dos ruedas en el
suelo únicamente)
Es preferible levantar el vehículo
con un medio de elevación para las
ruedas.
Sin elevación (cuatro ruedas en el
suelo)
Debe utilizar siempre una barra de
remolcado.Nunca se debe utilizar la
traviesa del radiador.
Particularidades de las cajas de
cambio automáticas
Cuando se remolca, con las cuatro
ruedas en el suelo, es imperativo
respetar las reglas siguientes :
- palanca de cambio en posición N,
- remolque el vehículo a una veloci- dad inferior a 50 km./h en un reco-
rrido límite de 50 km. máximo,
- no añada aceite en la caja de cambios. Anilla trasera berlina
Berlina
Por la parte delantera o trasera
Enganche la barra de remolcado en
las anillas de remolcado. 206 SW
Por la parte delantera
, enganche
la barra de remolcado en la anilla de
remolcado.
Por la parte trasera :
- quite la tapa con una moneda,
- atornille la anilla de remolcado (situada en la caja de acondiciona-
miento del gato) hasta el tope.

152
14-06-2004
153
14-06-2004
LAS INFORMACIONES PRÁCTICAS
ENGANCHAR UN
REMOLQUE, UNA
CARAVANA, UN BARCO...
Utilice exclusivamente los engan-
ches originales PEUGEOT que han
sido probados y homologados a la
concepción de su vehículo.
El montaje de este dispositivo debe
efectuarse en un Punto de Servicio
PEUGEOT.
Su vehículo está, esencialmente,
concebido para el transporte de per-
sonas y maletas pero también puede
remolcar un remolque.
La conducción con remolque somete
al vehículo a circular con solicitudes
más importantes y exige a su con-
ductor prestar una atención especial.
La densidad del aire disminuye con
la altitud, reduciendo así las pres-
taciones del motor. Por encima de
los 1 000 metros de altura reduzca
la carga máxima remolcable en un
10 % y así sucesivamente cada
1 000 metros de altitud.
Consejos de conducción
Reparto de las cargas : reparta la
carga en el remolque para que los
objetos más pesados se encuentren
lo más próximo posible al eje y que el
peso en la lanza sea lo más próximo
posible al autorizado, sin, no obstan-
te sobrepasarlo.
Refrigeración : remolcar un remol-
que en cuesta aumenta la tempera-
tura del líquido de refrigeración.
Al estar accionada eléctricamente
la ventilación, su capacidad de re-
frigeración no depende del régimen
motor.
Al contrario, utilice una velocidad de
caja de cambio elevada para bajar
el régimen motor y reduzca su ve-
locidad.
La carga máxima remolcable en
pendiente prolongada depende de
la inclinación de la pendiente y de la
temperatura exterior. En todos los casos, esté atento a
la temperatura del líquido de refri-
geración.
En caso de encenderse el testigo de
alerta, detenga el vehículo y pare el
motor lo antes posible.
Neumáticos :
veriique la presión de
los neumáticos del vehículo que re-
molca y del remolque, respetando las
presiones de inlado recomendadas.
Frenos : remolcar aumenta la dis-
tancia de frenada.
Iluminación : veriique la señaliza-
ción eléctrica del remolque.
Viento lateral : tenga en cuenta el
aumento de la sensibilidad con el
viento.

154
14-06-2004
155
14-06-2004
Desmontaje de la
sobremoqueta
Para el desmontaje de la sobremo-
queta lado conductor, retroceda el
asiento al máximo y retire las ija-
ciones.
Para el montaje, posicione la so-
bremoqueta y ponga las ijaciones
girando un cuarto de vuelta.
MONTAR BARRAS DE TECHO
(206 SW)
Para instalar las barras de techo
transversales, respete su posiciona-
miento.
Está señalado por marcas en cada
una de las barras longitudinales.
Utilice los accesorios homologados
por PEUGEOT respetando las con-
signas de montaje del fabricante.Peso máximo autorizado en
baca de techo, para una altura
de carga que no sobrepase los
40 cm. (excepto porta-bicicle-
tas) : 75 kg.
Si la altura sobrepasa los
40 cm., adapte la velocidad de
su vehículo en función del peril
de la carretera, a in de no dete-
riorar las barras de techo.
LAS INFORMACIONES PRÁCTICAS

154
14-06-2004
155
14-06-2004
LAS INFORMACIONES PRÁCTICAS

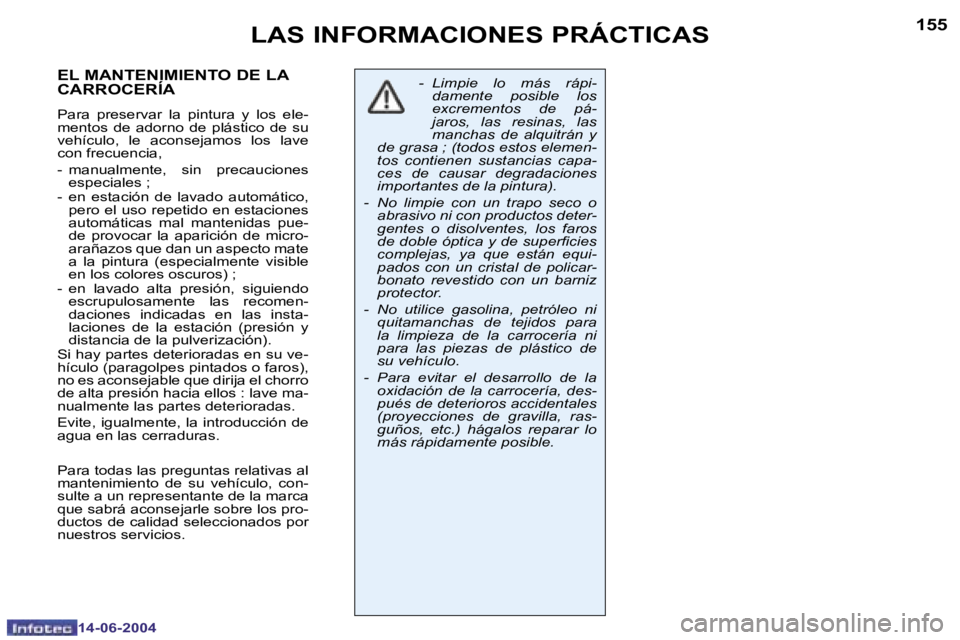

- Limpie lo más rápi-damente posible los
excrementos de pá-
jaros, las resinas, las
manchas de alquitrán y
de grasa ; (todos estos elemen- tos contienen sustancias capa-
ces de causar degradaciones
importantes de la pintura).
- No limpie con un trapo seco o abrasivo ni con productos deter-
gentes o disolventes, los faros
de doble óptica y de supericies
complejas, ya que están equi-
pados con un cristal de policar-
bonato revestido con un barniz
protector.
- No utilice gasolina, petróleo ni quitamanchas de tejidos para
la limpieza de la carrocería ni
para las piezas de plástico de
su vehículo.
- Para evitar el desarrollo de la oxidación de la carrocería, des-
pués de deterioros accidentales
(proyecciones de gravilla, ras-
guños, etc.) hágalos reparar lo
más rápidamente posible.EL MANTENIMIENTO DE LA
CARROCERÍA
Para preservar la pintura y los ele-
mentos de adorno de plástico de su
vehículo, le aconsejamos los lave
con frecuencia,
- manualmente, sin precauciones especiales ;
- en estación de lavado automático, pero el uso repetido en estaciones
automáticas mal mantenidas pue-
de provocar la aparición de micro-
arañazos que dan un aspecto mate
a la pintura (especialmente visible
en los colores oscuros) ;
- en lavado alta presión, siguiendo escrupulosamente las recomen-
daciones indicadas en las insta-
laciones de la estación (presión y
distancia de la pulverización).
Si hay partes deterioradas en su ve-
hículo (paragolpes pintados o faros),
no es aconsejable que dirija el chorro
de alta presión hacia ellos : lave ma-
nualmente las partes deterioradas.
Evite, igualmente, la introducción de
agua en las cerraduras.
Para todas las preguntas relativas al
mantenimiento de su vehículo, con-
sulte a un representante de la marca
que sabrá aconsejarle sobre los pro-
ductos de calidad seleccionados por
nuestros servicios.

156
14-06-2004
LAS INFORMACIONES PRÁCTICAS
LOS ACCESORIOS 206
Utilice para su PEUGEOT únicamen-
te los accesorios y piezas originales
homologados por la marca.
Estos accesorios y piezas se han
adaptado a su PEUGEOT después
de haber sido probados y aprobados
en iabilidad y seguridad, cosa que
PEUGEOT no puede garantizar para
otros productos.
La Red le propone una amplia gama
de accesorios originales, homologa-
dos por PEUGEOT. Todos ellos se
beneician de la garantía PEUGEOT :
Seguridad : Alarmas antirrobo, gra-
bado de lunas, antirrobos de ruedas,
triángulos de preseñalización, boti-
quín, chaleco alta seguridad, ...
Protección : Fundas compatibles
con los airbags laterales (berlina y
206 SW), alfombras, depósitos de
maletero, …
Comunicación : Radioteléfono, kit
manos libres, sistema de guiado
embarcado, cargadores CD, autorra-
dios, altavoces, embellecedor auto-
rradio, bandeja trasera equipada con
4 altavoces (berlina), ... Personalización :
Llantas de alumi-
nio, embellecedores, techo corredizo*,
faros antiniebla delanteros, faldillas,
delector de portón trasero (berlina),
escape deportivo, embellecedor de
frontal de aluminio y madera, umbrales
de puertas, kit carrocería, ensancha-
dores de aletas, volante bi-color, ...
* para el montaje de un techo co- rredizo, es imperativo utilizar úni-
camente los productos originales
PEUGEOT.
Confort : Reposabrazos central,
bandeja escritorio, protección asien-
to pasajero, porta latas, porta CDs o
cassettes, consola de radioteléfono,
delectores de puertas, acondiciona-
miento bajo bandeja (berlina), ...
Ocio : Enganche de remolque, ba-
rras de techo, maleteros de techo,
porte-skis, porta-bicicletas**, cade-
nas para la nieve, ...
** No montar el porta bicicletas en el delector del portón trasero o en la
luneta trasera.
Niños : Realce y asientos para ni-
ños, asiento Kiddy Isoix, persianas
parasol, ...
Productos de mantenimiento : Lí-
quido lavaparabrisas, productos de
limpieza y de mantenimiento interior
y exterior, ...
Empresa : Kit de transformación en
vehículo de sociedad, ... Antes de instalar un acce-
sorio eléctrico en su vehí-
culo, consulte en un Punto
de Servicio PEUGEOT.

157
14-06-2004

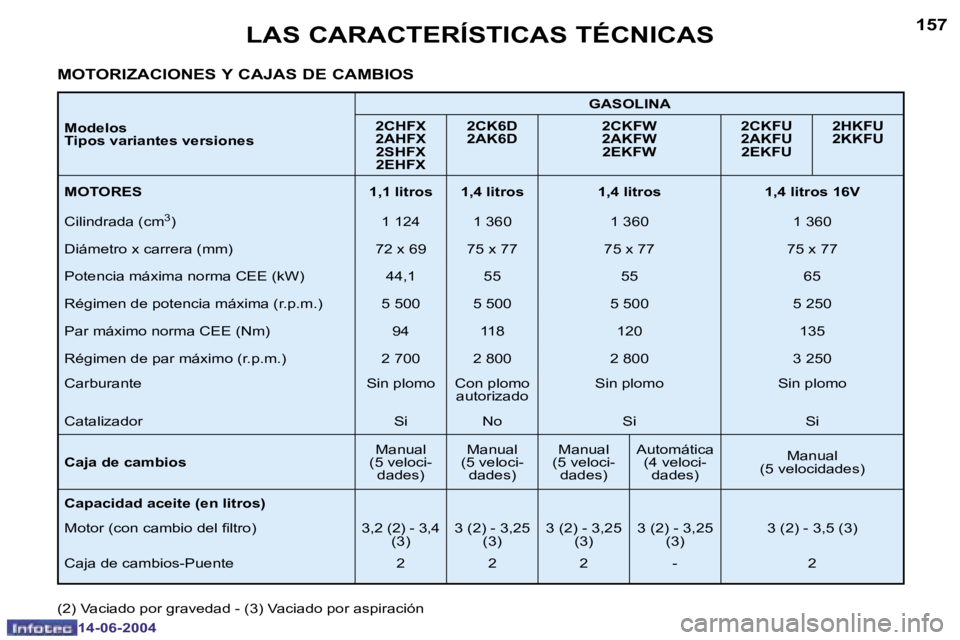

LAS CARACTERÍSTICAS TÉCNICAS
Modelos
Tipos variantes versionesGASOLINA
2CHFX
2AHFX 2SHFX
2EHFX 2CK6D
2AK6D
2CKFW
2AKFW
2EKFW 2CKFU
2AKFU
2EKFU 2HKFU
2KKFU
MOTORES 1,1 litros 1,4 litros 1,4 litros 1,4 litros 16V
Cilindrada (cm
3) 1 124 1 360 1 360 1 360
Diámetro x carrera (mm) 72 x 69 75 x 77 75 x 77 75 x 77
Potencia máxima norma CEE (kW) 44,1 55 55 65
Régimen de potencia máxima (r.p.m.) 5 500 5 500 5 500 5 250
Par máximo norma CEE (Nm) 94 118 120 135
Régimen de par máximo (r.p.m.) 2 700 2 800 2 800 3 250
Carburante Sin plomo Con plomo autorizadoSin plomo Sin plomo
Catalizador Si No Si Si
Caja de cambios Manual
(5 veloci- dades) Manual
(5 veloci- dades) Manual
(5 veloci- dades) Automática
(4 veloci- dades) Manual
(5 velocidades)
Capacidad aceite (en litros)
Motor (con cambio del iltro) 3,2 (2) - 3,4 (3)3 (2) - 3,25
(3) 3 (2) - 3,25
(3) 3 (2) - 3,25
(3) 3 (2) - 3,5 (3)
Caja de cambios-Puente 2 2 2 - 2
MOTORIZACIONES Y CAJAS DE CAMBIOS
(2) Vaciado por gravedad - (3) Vaciado por aspiración
