COMPROBACIONES PERIODICAS
6-2
1. Caja de fusibles y relés
2. Batería
3. Varilla medidora del aceite del motor
4. Tapadera del aceite del motor
5. Depósito del líquido frenos
6. Tapadera del depósito del líquido
limpiaparabrisas
7. Filtro de aire
8. Tapadera del radiador
G010C01HP-GYT
COMPARTIMIENTO DE MOTOR (MOTOR DE DIESEL (2,9 CRDi)
9. Varilla de medición del nivel del liquido de lacaja de la transmisión automática(Si está instalado)
10. Filtro de combustible
11. Depósito del líquido de la dirección asistida
12. Depósito de expansión del refrigerante
G010C02HP
12 3 4
5
6 7 8 9 11 121
10 PRECAUCIÓN: Al revisar o realizar el mantenimiento del motor, maneje las herramientas y los objetospesados con precaución para evitar dañar lacubierta de plástico del mismo.

COMPROBACIONES PERIODICAS 6-3
G020A01A-AYT
COMPROBACIONES GENERALES Compartimento del motor
Lo siguiente deberá ser verificado regularmente:
o Nivel y condición del aceite del motor
o Nivel de aceite de la caja de cambios y condición
o Nivel del depósito de líquido de frenos
o Nivel de líquido refrigerante
o Nivel de líquido del lavaparabrisas
o Estado de la correa de distribución
o Estado de los manguitos del circuito de refrigeración
o Estado del elemento de filtración de aire
o Estado del sistema de escape
o Pérdidas de líquidos (por encima o bajo otros componentes)
o Nivel de líquido de la servodirección. o Estado de la pintura e indicios de corrosión
o Pérdidas de líquidos
o Condición de los cierres de puertas, capot y
porta equipajes
o Estado y presión de aire de las ruedas (incluyendo la de repuesto)
G020B01A-AYT
Exterior del vehículo
Mensualmente deberán realizarse las siguientes
comprobaciones:
o Aspecto y condiciones generales
o Estado de las ruedas y de sus tuercas de fijación
o Condiciones del sistema de escape de gas- es
o Condiciones y funcionamiento del alumbrado
o Estado del cristal del parabrisas
o Estado de las escobillas del limpia parabrisas G020C01A-AYT
Interior del vehículo Los siguientes aspectos deberán ser sometidos
a comprobación cada vez que conduzca el vehículo:
o Funcionamiento del alumbrado
o Funcionamiento del limpia parabrisas
o Calefacción, antihielo y aire acondicionado (si existiera)
o Estado y funcionamiento de la dirección
o Retrovisores, estado y ajuste
o Funcionamiento de las luces intermitentes de giro
o Funcionamiento del pedal del acelerador
o Estado de los frenos, incluyendo el de estacionamiento
o Funcionamiento de la caja de cambio, incluyendo el pedal del embrague
o Funcionamiento de la transmisión automática, incluyendo el del mecanismo de estacionamiento
o Control y funcionamiento de los sistemas de ajuste de los asientos
o Condiciones y funcionamiento de los cinturones de seguridad
o Funcionamiento de los parasoles Si se observara que algún componente no
funciona o parece no funcionar debidamente,pida la asistencia de su Servicio Oficial Hyundai.
G030A01A-AYT

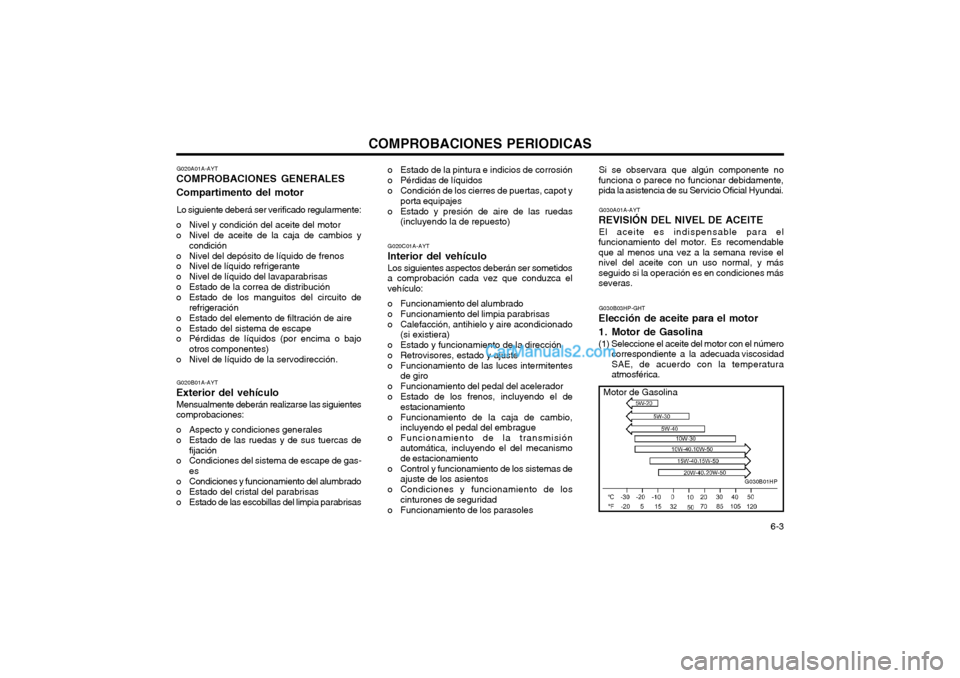

REVISIÓN DEL NIVEL DE ACEITE
El aceite es indispensable para el
funcionamiento del motor. Es recomendableque al menos una vez a la semana revise elnivel del aceite con un uso normal, y másseguido si la operación es en condiciones másseveras.
G030B03HP-GHT
Elección de aceite para el motor
1. Motor de Gasolina
(1) Seleccione el aceite del motor con el número correspondiente a la adecuada viscosidad SAE, de acuerdo con la temperaturaatmosférica.
Motor de Gasolina
G030B01HP

COMPROBACIONES PERIODICAS
6-4
Motor de Diesel
G030C01A-AYT

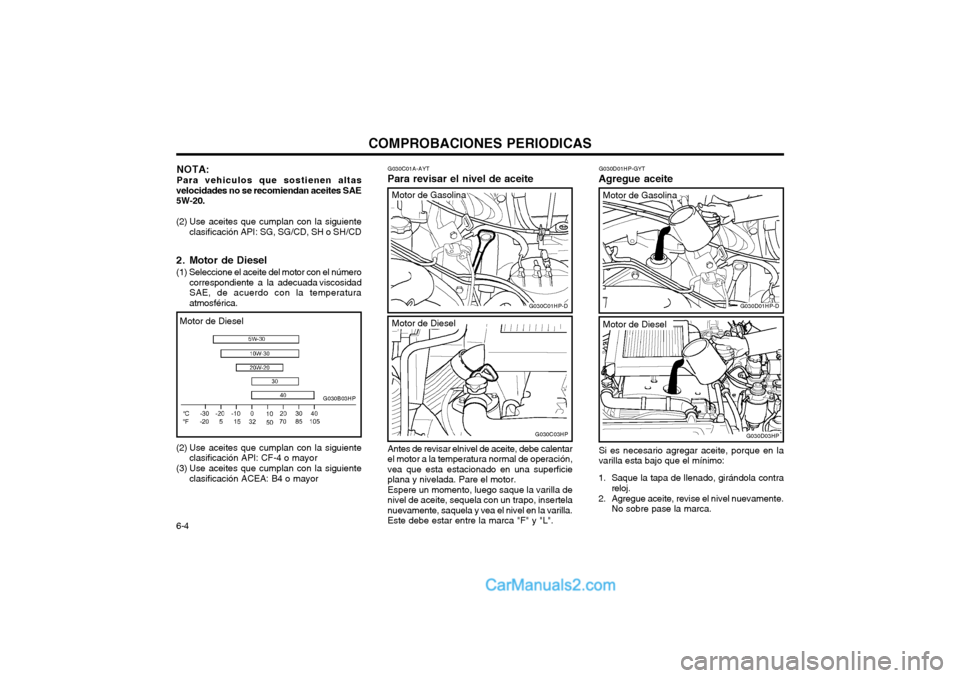

Para revisar el nivel de aceite G030D01HP-GYT
Agregue aceite
Antes de revisar elnivel de aceite, debe calentar el motor a la temperatura normal de operación,vea que esta estacionado en una superficieplana y nivelada. Pare el motor.Espere un momento, luego saque la varilla denivel de aceite, sequela con un trapo, insertelanuevamente, saquela y vea el nivel en la varilla.Este debe estar entre la marca "F" y "L". Si es necesario agregar aceite, porque en lavarilla esta bajo que el mínimo:
1. Saque la tapa de llenado, girándola contra reloj.
2. Agregue aceite, revise el nivel nuevamente. No sobre pase la marca.
NOTA: Para vehiculos que sostienen altas
velocidades no se recomiendan aceites SAE 5W-20.
(2) Use aceites que cumplan con la siguiente clasificación API: SG, SG/CD, SH o SH/CD
G030B03HP
Motor de Diesel
2. Motor de Diesel
(1) Seleccione el aceite del motor con el númerocorrespondiente a la adecuada viscosidad SAE, de acuerdo con la temperaturaatmosférica.
(2) Use aceites que cumplan con la siguiente clasificación API: CF-4 o mayor
(3) Use aceites que cumplan con la siguiente clasificación ACEA: B4 o mayor
G030C01HP-D
Motor de Gasolina
G030C03HP
G030D01HP-D
G030D03HP
Motor de Diesel
Motor de Gasolina

COMPROBACIONES PERIODICAS 6-5
G050D01HP-AHT
Para sustituir el líquido refrigerante
El líquido refrigerante deberá ser cambiado en
los intervalos especificados en el Pasaporte de Servicio.
PRECAUCIÓN: El líquido refrigerante puede dañar el
acabado de pintura de su automóvil. Si usted derrama líquido sobre su superficie, lávelo afondo con agua limpia.
1. Aparque el vehículo sobre suelo nivelado, active el freno de estacionamiento y abra la tapa del radiador estando éste frío.
2. Asegúrese que el recipiente de recogida del líquido usado está bien situado. Abra el grifode vaciado del radiador. Permita la salidatotal del líquido refrigerante y despuésasegúrese de que ha cerrado bien el grifode vaciado.
3. Consulte la Sección 9 para conocer la capacidad del sistema refrigerante de suvehículo. Siguiendo las instrucciones delfabricante que aparecen en el depósito delrefrigerante, vierta la cantidad adecuada derefrigerante para motores en el radiador.
G050C01A-AYT

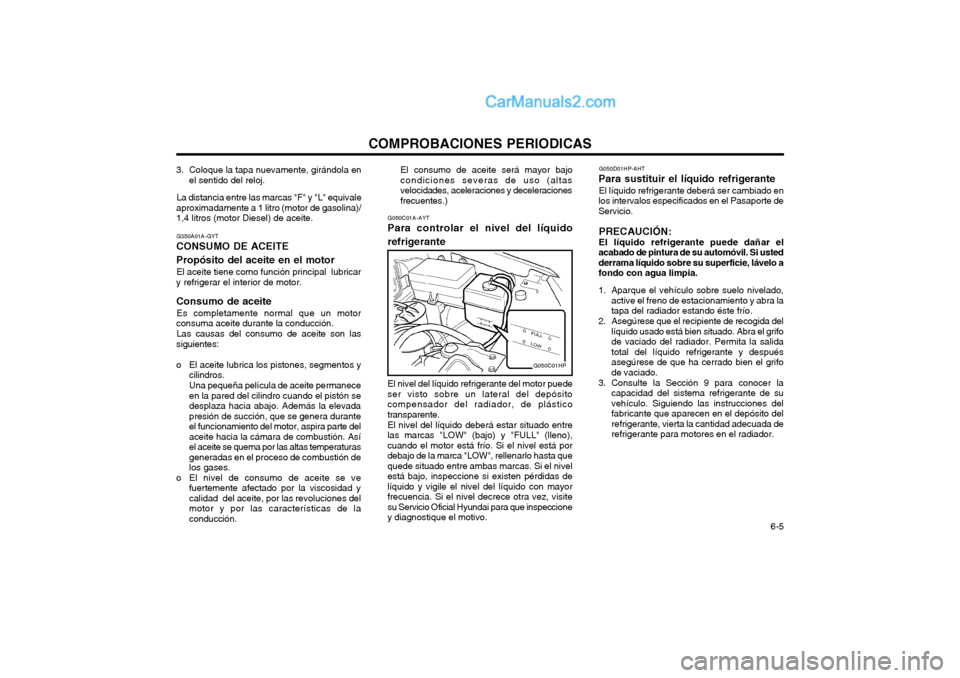

Para controlar el nivel del líquido refrigerante
El nivel del líquido refrigerante del motor puede
ser visto sobre un lateral del depósito compensador del radiador, de plásticotransparente.
El nivel del líquido deberá estar situado entre
las marcas "LOW" (bajo) y "FULL" (lleno),cuando el motor está frío. Si el nivel está pordebajo de la marca "LOW", rellenarlo hasta quequede situado entre ambas marcas. Si el nivelestá bajo, inspeccione si existen pérdidas delíquido y vigile el nivel del líquido con mayorfrecuencia. Si el nivel decrece otra vez, visitesu Servicio Oficial Hyundai para que inspeccioney diagnostique el motivo.
G050C01HP
G350A01A-GYT
CONSUMO DE ACEITE Propósito del aceite en el motor El aceite tiene como función principal lubricar
y refrigerar el interior de motor. Consumo de aceite
Es completamente normal que un motor
consuma aceite durante la conducción.
Las causas del consumo de aceite son las
siguientes:
o El aceite lubrica los pistones, segmentos y cilindros. Una pequeña película de aceite permanece en la pared del cilindro cuando el pistón sedesplaza hacia abajo. Además la elevadapresión de succión, que se genera duranteel funcionamiento del motor, aspira parte delaceite hacia la cámara de combustión. Asíel aceite se quema por las altas temperaturasgeneradas en el proceso de combustión delos gases.
o El nivel de consumo de aceite se ve fuertemente afectado por la viscosidad ycalidad del aceite, por las revoluciones delmotor y por las características de laconducción.
3. Coloque la tapa nuevamente, girándola en
el sentido del reloj.
La distancia entre las marcas "F" y "L" equivale
aproximadamente a 1 litro (motor de gasolina)/1,4 litros (motor Diesel) de aceite. El consumo de aceite será mayor bajocondiciones severas de uso (altasvelocidades, aceleraciones y deceleracionesfrecuentes.)

COMPROBACIONES PERIODICAS 6-7
G090A01HP-GYT

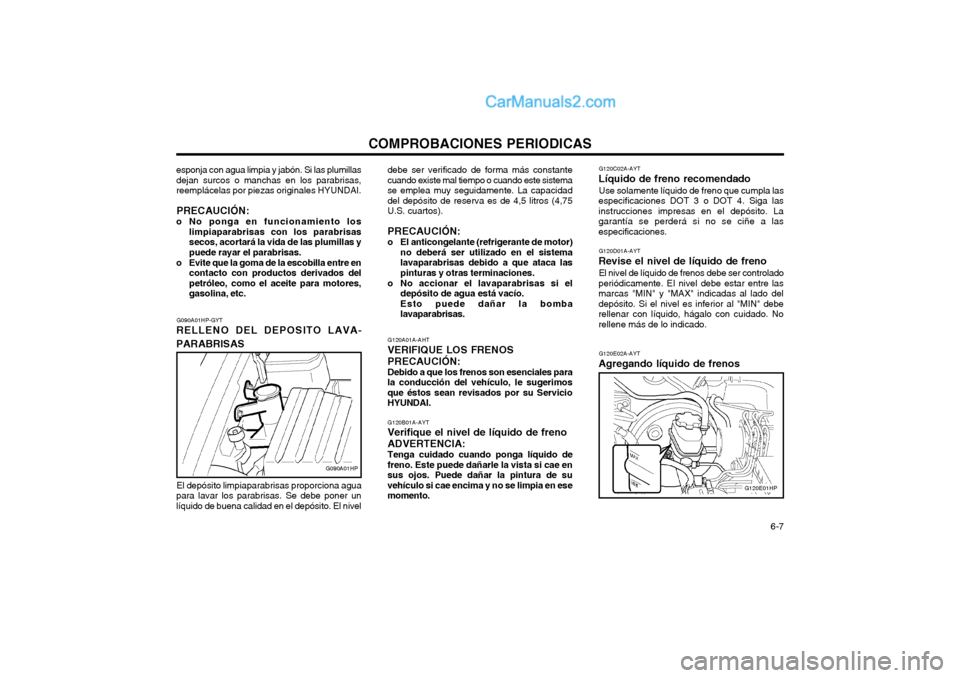

RELLENO DEL DEPOSITO LAVA- PARABRISAS
G090A01HP
esponja con agua limpia y jabón. Si las plumillas dejan surcos o manchas en los parabrisas,reemplácelas por piezas originales HYUNDAI.
PRECAUCIÓN:
o No ponga en funcionamiento los limpiaparabrisas con los parabrisassecos, acortará la vida de las plumillas ypuede rayar el parabrisas.
o Evite que la goma de la escobilla entre en contacto con productos derivados delpetróleo, como el aceite para motores,gasolina, etc.
El depósito limpiaparabrisas proporciona agua
para lavar los parabrisas. Se debe poner unlíquido de buena calidad en el depósito. El nivel debe ser verificado de forma más constantecuando existe mal tiempo o cuando este sistemase emplea muy seguidamente. La capacidaddel depósito de reserva es de 4,5 litros (4,75U.S. cuartos).
PRECAUCIÓN:
o El anticongelante (refrigerante de motor) no deberá ser utilizado en el sistemalavaparabrisas debido a que ataca laspinturas y otras terminaciones.
o No accionar el lavaparabrisas si el depósito de agua está vacío.Esto puede dañar la bombalavaparabrisas.
G120E02A-AYT
Agregando líquido de frenos
G120E01HP
G120A01A-AHT
VERIFIQUE LOS FRENOS PRECAUCIÓN: Debido a que los frenos son esenciales para
la conducción del vehículo, le sugerimos que éstos sean revisados por su ServicioHYUNDAI.
G120B01A-AYT
Verifique el nivel de líquido de freno
ADVERTENCIA: Tenga cuidado cuando ponga líquido de
freno. Este puede dañarle la vista si cae en sus ojos. Puede dañar la pintura de suvehículo si cae encima y no se limpia en esemomento. G120C02A-AYT
Líquido de freno recomendado
Use solamente líquido de freno que cumpla las
especificaciones DOT 3 o DOT 4. Siga lasinstrucciones impresas en el depósito. Lagarantía se perderá si no se ciñe a lasespecificaciones.
G120D01A-AYT
Revise el nivel de líquido de freno El nivel de líquido de frenos debe ser controlado
periódicamente. EI nivel debe estar entre lasmarcas "MIN" y "MAX" indicadas al lado deldepósito. Si el nivel es inferior al "MIN" deberellenar con líquido, hágalo con cuidado. Norellene más de lo indicado.

COMPROBACIONES PERIODICAS 6-9
4. Cambie el fusible, poniendo uno nuevo delmismo rango en lugar del quemado. En la caja de fusibles encontrará fusibles dereemplazo, de no ser así recurra a suServicio HYUNDAI. Si usted no tiene unfusible de recambio puede sacarlo de algúnotro circuito como el del encendedor, hastaque pueda reponerlo.
PRECAUCIÓN:Un fusible quemado indica que hay algún
problema en el circuito eléctrico. Si ustedcambia un fusible y este se quemanuevamente al conectar algún accesorio, elproblema es grave y debe ser inspeccionadopor su Servicio HYUNDAI. Nunca reemplaceun fusible con otra cosa que no sea unfusible de los amperios correspondientes.Un fusible de mayor capacidad puede causarun daño grave y un incendio.
G200B03Y
Bueno Quemado G230A03A-GYT
NIVEL DEL FLUIDO DE LA SERVODIRECCION
G240A01A-AYT
MANGUITOS DE LA DIRECCIÓN ASISTIDA
Es recomendable realizar una inspección
periódica de los manguitos de la servodirección. Los manguitos deberán ser sustituidos si algúnpunto de su superficie está agrietado, estirado,abombado o desgastado.
Cualquier deterioro de los manguitos puede
ocasionar fallos prematuros. El nivel de líquido de la servodirección debe
ser comprobado diariamente. Para verificar elnivel del líquido de la servodirección, asegúresede que el contacto esté en "OFF", entoncesusted podrá ver si éste se encuentra entre el"MAX" y "MIN" de las marcas de nivel en eldepósito.
NOTA: Un chirrido producido por la bomba de la
servodirección puede escucharse, después de arrancar el motor en condiciones deoperación muy frías (bajo -20°C). En estecaso, si el ruido para durante elcalentamiento, esto es normal, este ruido esproducido por el fluido cuando opera encondiciones muy frías.
Fluido recomendado: Utilice aceite de tipo PSF-3. NOTA: No arranque el motor cuando el depósito de
la servodirección esta vacío.G230A01HP
NOTA: Véase la página 6-14 para consultas
referentes a la descripción del panel de fusibles.
G230A02HP
Motor de Gasolina
Motor de Diesel

COMPROBACIONES PERIODICAS 6-11
G270A02Y-AYT

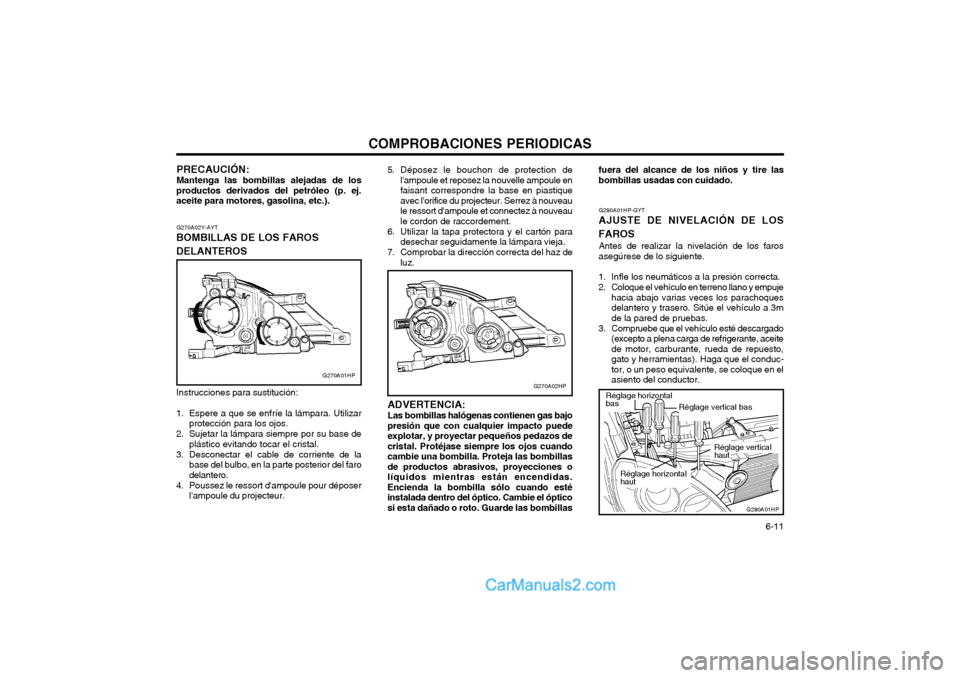

BOMBILLAS DE LOS FAROS DELANTEROS Instrucciones para sustitución:
1. Espere a que se enfríe la lámpara. Utilizar protección para los ojos.
2. Sujetar la lámpara siempre por su base de plástico evitando tocar el cristal.
3. Desconectar el cable de corriente de la base del bulbo, en la parte posterior del faro delantero.
4. Poussez le ressort d'ampoule pour déposer l'ampoule du projecteur.
G270A01HPG270A02HP
G290A01HP-GYT
AJUSTE DE NIVELACIÓN DE LOS FAROS Antes de realizar la nivelación de los faros
asegúrese de lo siguiente.
1. Infle los neumáticos a la presión correcta.
2. Coloque el vehículo en terreno llano y empuje hacia abajo varias veces los parachoques delantero y trasero. Sitúe el vehículo a 3mde la pared de pruebas.
3. Compruebe que el vehículo esté descargado (excepto a plena carga de refrigerante, aceitede motor, carburante, rueda de repuesto,
gato y herramientas). Haga que el conduc-tor, o un peso equivalente, se coloque en elasiento del conductor.
ADVERTENCIA: Las bombillas halógenas contienen gas bajo
presión que con cualquier impacto puede explotar, y proyectar pequeños pedazos decristal. Protéjase siempre los ojos cuandocambie una bombilla. Proteja las bombillasde productos abrasivos, proyecciones olíquidos mientras están encendidas.Encienda la bombilla sólo cuando esté
instalada dentro del óptico. Cambie el ópticosi esta dañado o roto. Guarde las bombillas
Réglage horizontal bas
G290A01HP
Réglage vertical bas
Réglage horizontal haut Réglage verticalhaut
5. Déposez le bouchon de protection de
l'ampoule et reposez la nouvelle ampoule en faisant correspondre la base en piastiqueavec l'orifice du projecteur. Serrez à nouveaule ressort d'ampoule et connectez à nouveaule cordon de raccordement.
6. Utilizar la tapa protectora y el cartón para desechar seguidamente la lámpara vieja.
7. Comprobar la dirección correcta del haz de luz.
PRECAUCIÓN: Mantenga las bombillas alejadas de los
productos derivados del petróleo (p. ej. aceite para motores, gasolina, etc.). fuera del alcance de los niños y tire lasbombillas usadas con cuidado.

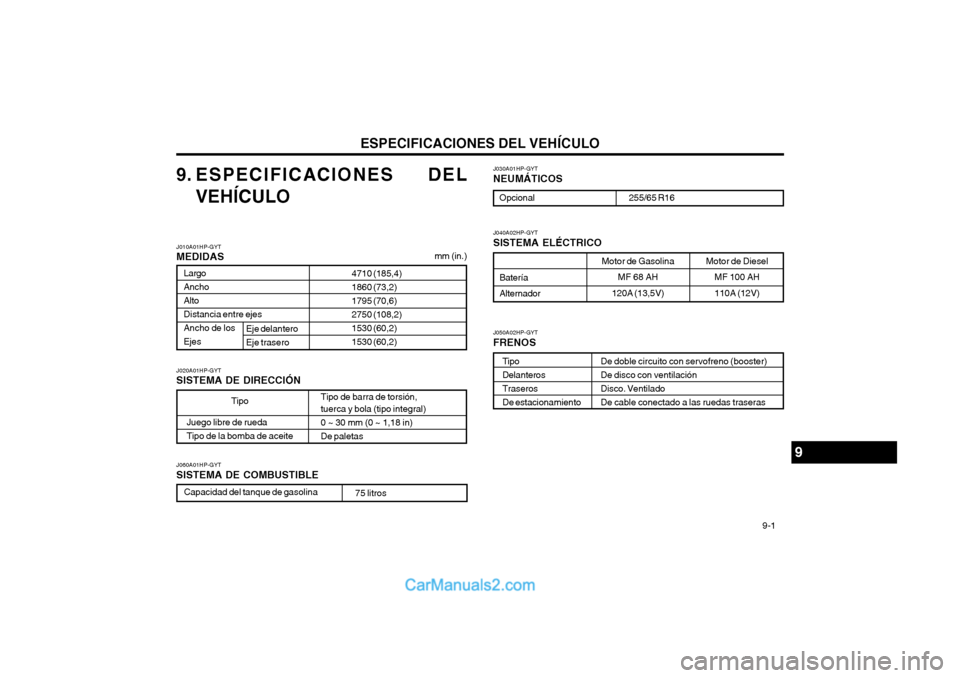

ESPECIFICACIONES DEL VEHÍCULO 9-1
