2004 Hyundai Santa Fe Temperatura

1- 84 COMPONENTES DE SU HYUNDAI
B670E01A-AYT Control de temperatura Este es empleado para conectar y
seleccionar el rango de temperatura deseado.
B670E01O
HSM120HSM119
Nivel Desempañado-Piso
El aire sale por la tobera para desempañar el parabrisas, losdifusores de la zona reposapies, la tobera lateral de desempañado y los difusores laterales. Si el modo "Desempañado-Piso" se selecciona, el A/C se encenderá automáticamente y se pasará al modode aire "fresco". Desempañado
El aire sale por la tobera para
desempañar el parabrisas, la toberalateral de desempañado y los difusores laterales.
Si el modo de "Desempañado" se
selecciona, el A/C se encenderáautomáticamente y se pasará el modo de aire "fresco". Frío Caliente

COMPONENTES DE SU HYUNDAI 1- 85

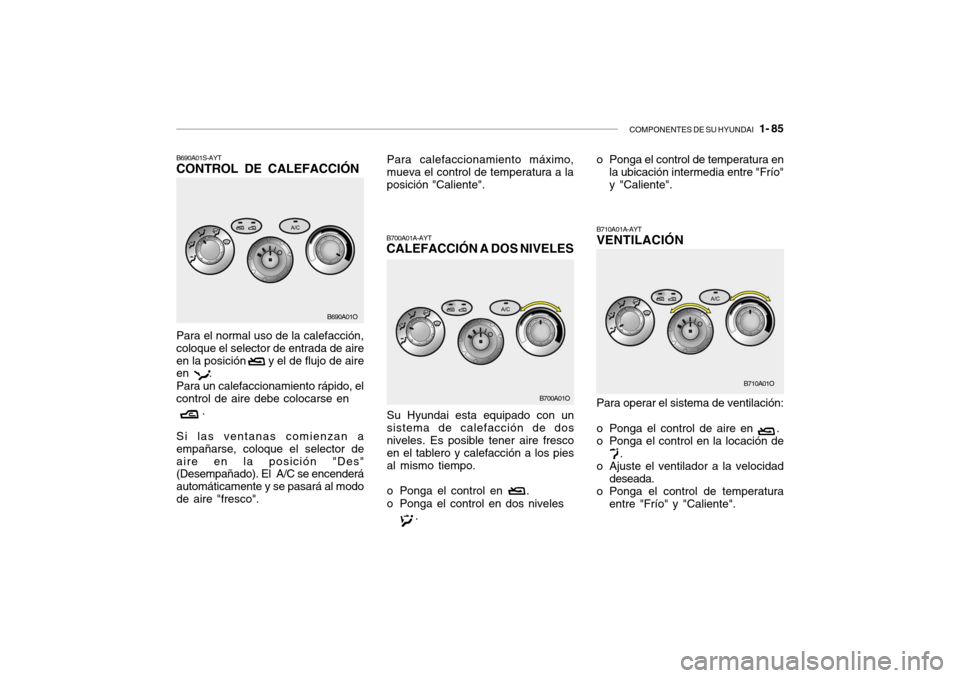

Para el normal uso de la calefacción, coloque el selector de entrada de aireen la posición y el de flujo de aire en . Para un calefaccionamiento rápido, el control de aire debe colocarse en . Si las ventanas comienzan a empañarse, coloque el selector deaire en la posición "Des" (Desempañado). El A/C se encenderá automáticamente y se pasará al modode aire "fresco".
B690A01S-AYT CONTROL DE CALEFACCIÓN
B700A01A-AYT CALEFACCIÓN A DOS NIVELES
Su Hyundai esta equipado con un sistema de calefacción de dosniveles. Es posible tener aire fresco en el tablero y calefacción a los pies al mismo tiempo.
o Ponga el control en .
o Ponga el control en dos niveles .
B690A01O
B700A01OB710A01A-AYT VENTILACIÓN
o Ponga el control de temperatura en
la ubicación intermedia entre "Frío" y "Caliente".
Para operar el sistema de ventilación:
o Ponga el control de aire en .
o Ponga el control en la locación de .
o Ajuste el ventilador a la velocidad
deseada.
o Ponga el control de temperatura
entre "Frío" y "Caliente". B710A01OPara calefaccionamiento máximo, mueva el control de temperatura a la posición "Caliente".

1- 86 COMPONENTES DE SU HYUNDAI

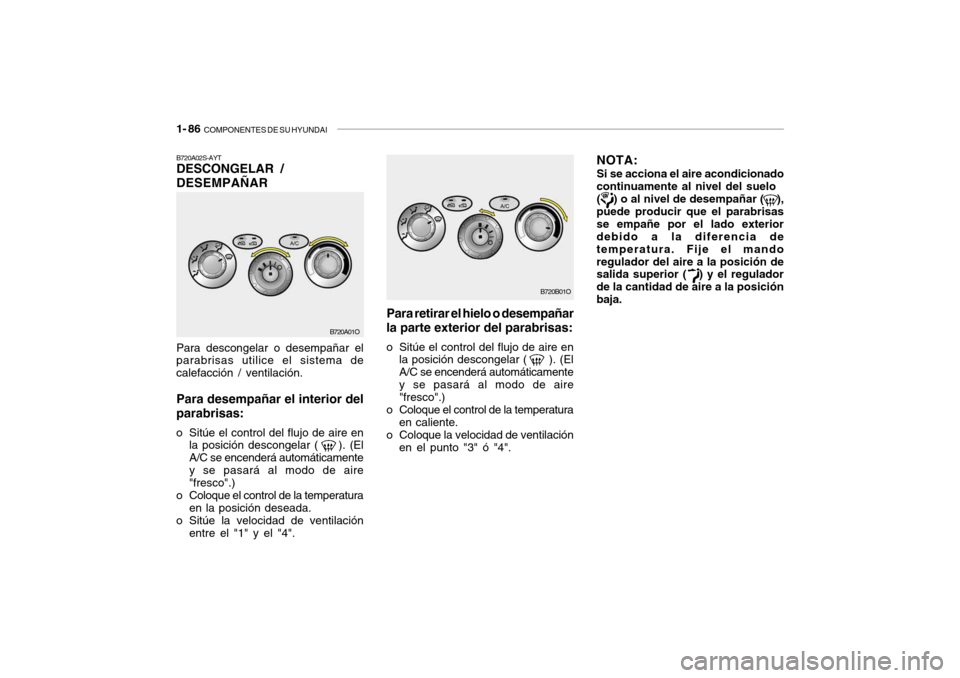

B720A02S-AYT DESCONGELAR / DESEMPAÑAR Para descongelar o desempañar el parabrisas utilice el sistema de calefacción / ventilación. Para desempañar el interior del parabrisas:
o Sitúe el control del flujo de aire en la posición descongelar ( ). (El A/C se encenderá automáticamentey se pasará al modo de aire "fresco".)
o Coloque el control de la temperatura en la posición deseada.
o Sitúe la velocidad de ventilación entre el "1" y el "4". Para retirar el hielo o desempañar
la parte exterior del parabrisas:
o Sitúe el control del flujo de aire en la posición descongelar ( ). (El A/C se encenderá automáticamentey se pasará al modo de aire "fresco".)
o Coloque el control de la temperatura en caliente.
o Coloque la velocidad de ventilación en el punto "3" ó "4".
B720A01O
B720B01ONOTA:
Si se acciona el aire acondicionado
continuamente al nivel del suelo
( ) o al nivel de desempañar ( ),
puede producir que el parabrisas se empañe por el lado exterior debido a la diferencia de temperatura. Fije el mandoregulador del aire a la posición de salida superior ( ) y el regulador de la cantidad de aire a la posiciónbaja.

1- 88 COMPONENTES DE SU HYUNDAI
B740C01A-AYT Deshumedeciendo
o Ponga la toma de aire en " ".
o Ponga el control de temperatura en
"Frío". ("Frío" proporciona un máximo de enfriamiento. La temperatura puede moderarse juntocon el control de "Caliente".)
o Ajuste el control del ventilador a la
velocidad deseada. Para un mayorenfriamiento, ponga la velocidad del ventilador en una de las mas altas o temporalmente seleccione" ".
Para deshumedecer:
o Accione el ventilador.
o Conecte el A/C por intermedio de su switch, la luz testigo A/C debe prenderse al mismo tiempo.
o Ponga el selector de aire en .
o Escoja el selector de flujo en .
o Conecte el ventilador a la velocidad deseada. Para una acción mas rápido, ponga el ventilador a altavelocidad.
o Regule la temperatura para que aumente al rango deseado. B740C01O

COMPONENTES DE SU HYUNDAI 1- 89
B970A01Y-AYT SISTEMA DE CONTROL AUTOMÁTICO DE CALEFACC- IÓN Y REFRIGERACIÓN (CLIMATIZADOR)(Si está instalado) Su Hyundai está provisto de un sistema de control automático de calefacción y refrigeración, que se encarga de realizar los controlesadecuados para lograr la temperatura fijada por usted.
B970B01O
12 3 45
67 89 1 0
B970B01O-GYT Controles de calefacción y refrigeración
1. Botón pulsador de control de temperatura
2. Interruptor AUTO (Control Automático)
3. Ventanilla indicadora
4. Interruptor de control de flujo de aire
5. Interruptor de control del ventilador 6. Interruptor OFF (Desconectar)
7. Interruptor del aire acondicionado
8. Interruptor de control de la toma
de aire/ Interruptor del sistema de purificactón de aire (Si está instalado)
9. Interruptor del desempañador
10. Interruptor de ambiente

1- 90 COMPONENTES DE SU HYUNDAI
HSM502
B970C02O-GYT Funcionamiento automático temperatura aumentará a unmáximo de 32°C (90°F) manteniendo pulsado este botón.Cada vez que lo presione, hará que la temperatura incremente 0,5°C (1°F). La temperatura se reducirá aun mínimo de 17°C (62°F) manteniendo pulsado este botón. Cada vez que lo presione, haráque la temperatura decrezca 0,5°C (1°F).
NOTA: Si se ha descargado o
desconectado la batería, la indicación de la temperatura se conmutará a grados centígrados.
Se trata de una condición normal,
y puede reajustar la indicación dela temperatura de grados centígrados a grados Fahrenheitcomo sigue; Pulse el botón "TEMP" durante un
mínimo de 3 segundos mientras mantiene pulsado, al mismo tiempo, el botón " AMB ". Estavisualización muestra que la temperatura es ajustada en grados centígrados o Fahrenheit (°C

°F
o °F

°C).

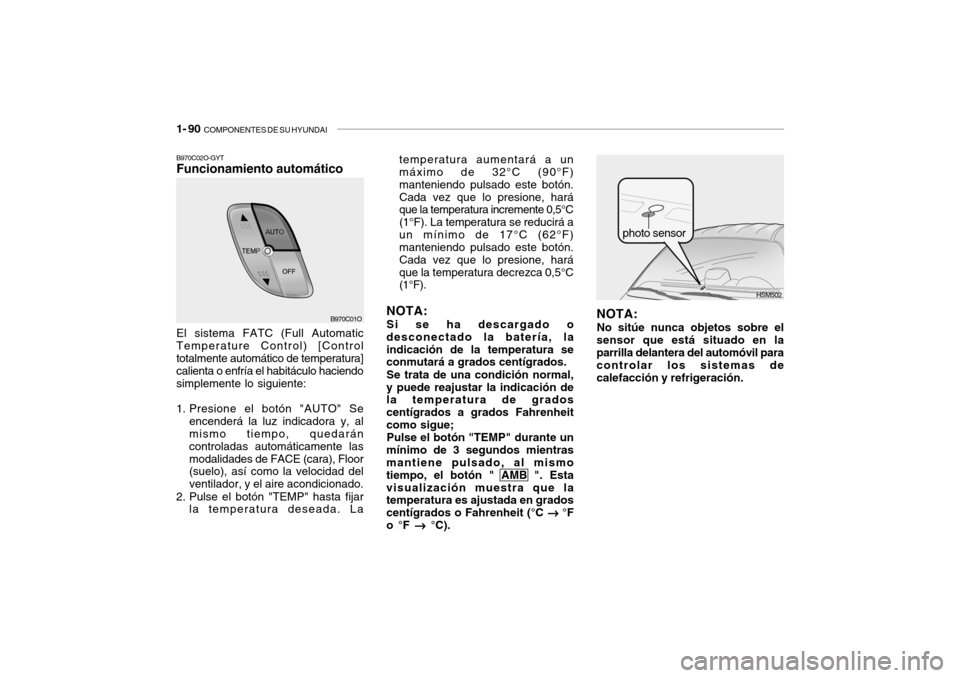

El sistema FATC (Full AutomaticTemperature Control) [Controltotalmente automático de temperatura] calienta o enfría el habitáculo haciendo simplemente lo siguiente:
1. Presione el botón "AUTO" Se
encenderá la luz indicadora y, al mismo tiempo, quedarán controladas automáticamente lasmodalidades de FACE (cara), Floor (suelo), así como la velocidad del ventilador, y el aire acondicionado.
2. Pulse el botón "TEMP" hasta fijar la temperatura deseada. La NOTA:
No sitúe nunca objetos sobre el
sensor que está situado en laparrilla delantera del automóvil para controlar los sistemas de calefacción y refrigeración. photo sensor
B970C01O

COMPONENTES DE SU HYUNDAI 1- 91

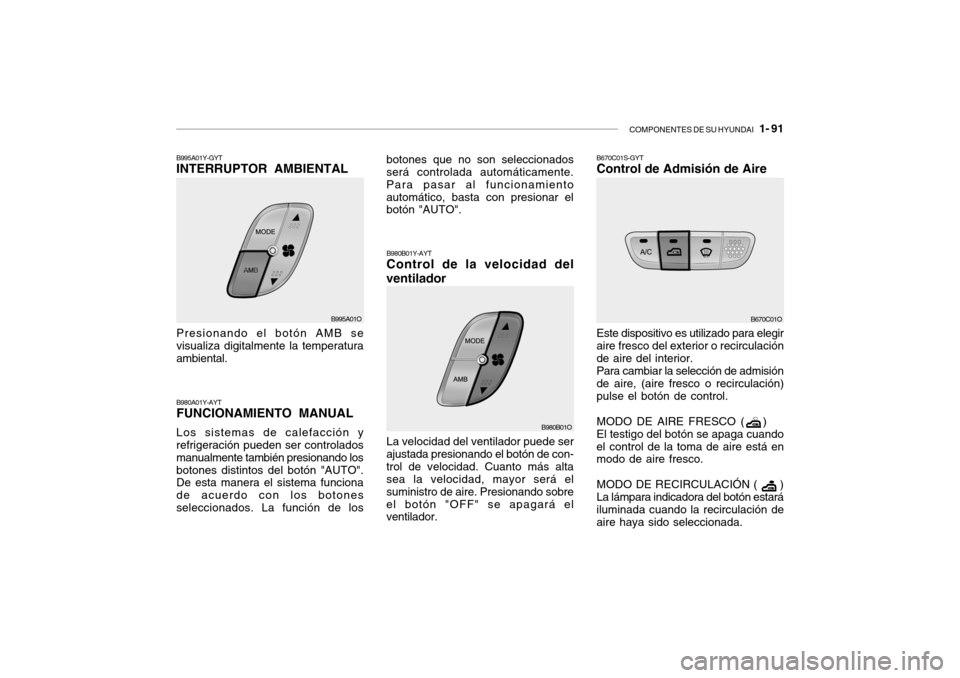

B980A01Y-AYT FUNCIONAMIENTO MANUAL Los sistemas de calefacción y refrigeración pueden ser controlados manualmente también presionando losbotones distintos del botón "AUTO". De esta manera el sistema funciona de acuerdo con los botonesseleccionados. La función de los B980B01Y-AYT Control de la velocidad del
ventilador B670C01S-GYTControl de Admisión de Aire Este dispositivo es utilizado para elegir aire fresco del exterior o recirculaciónde aire del interior.Para cambiar la selección de admisiónde aire, (aire fresco o recirculación)pulse el botón de control. MODO DE AIRE FRESCO ( ) El testigo del botón se apaga cuandoel control de la toma de aire está en modo de aire fresco. MODO DE RECIRCULACIÓN ( ) La lámpara indicadora del botón estará iluminada cuando la recirculación de aire haya sido seleccionada.
B995A01O
B995A01Y-GYT INTERRUPTOR AMBIENTAL Presionando el botón AMB se visualiza digitalmente la temperaturaambiental.B670C01O
B980B01O
La velocidad del ventilador puede ser
ajustada presionando el botón de con- trol de velocidad. Cuanto más alta sea la velocidad, mayor será el suministro de aire. Presionando sobreel botón "OFF" se apagará el ventilador.
botones que no son seleccionadosserá controlada automáticamente. Para pasar al funcionamientoautomático, basta con presionar el botón "AUTO".

1- 94 COMPONENTES DE SU HYUNDAI
B740D01Y-AYT Consejos para la utilización
o Si al entrar al vehículo, éste está caliente, abra las ventanas por unosminutos para que salga el aire caliente.
o Cuando use el aire acondicionado, mantenga cerradas las ventanaspara que el aire caliente no entre en el automóvil.
o Cuando tenga que conducir despacio o en tráfico pesado,reduzca a una marcha inferior. Esto incrementa la velocidad del motorque a su vez, aumenta la velocidad del compresor del aire acondicionado.
o Cuando conduzca en subidas
prolongadas, o fuertes, desconecteel aire acondicionado, para evitar sobrecalentar el motor.
o Durante los meses de invierno o cuando no use el aire acondicionadopor largos períodos de tiempo, enciéndalo por unos pocos minutosde vez en cuando. Esto le ayudará a que los lubricantes del compresor circulen y que todo el sistema semantenga en excelentes condiciones de funcionamiento.

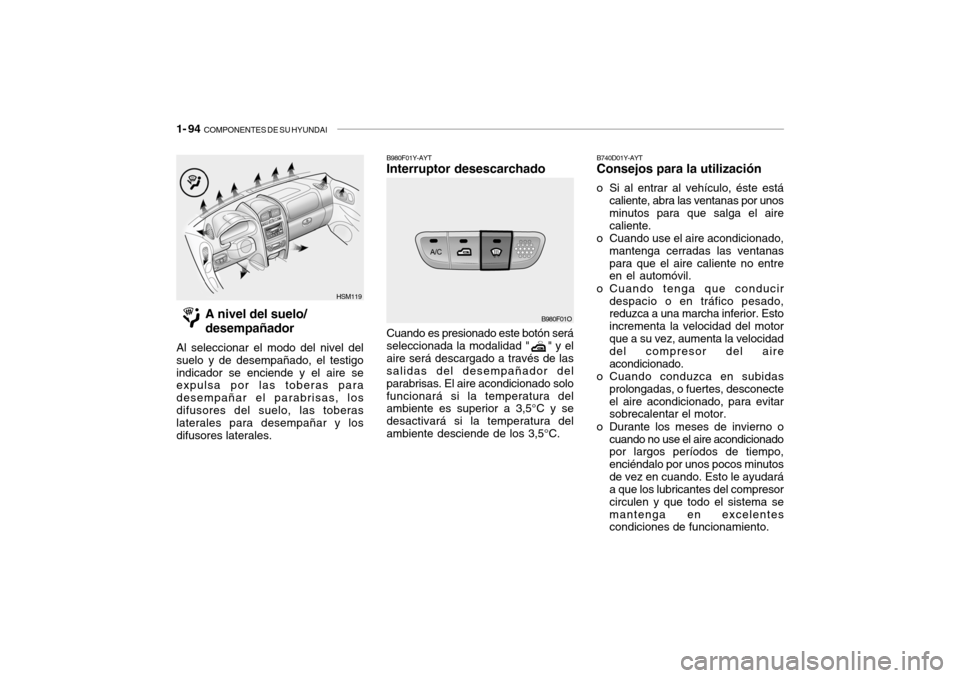

HSM119 B980F01Y-AYT Interruptor desescarchado Cuando es presionado este botón será seleccionada la modalidad " " y elaire será descargado a través de las salidas del desempañador del parabrisas. El aire acondicionado solofuncionará si la temperatura del ambiente es superior a 3,5°C y se desactivará si la temperatura delambiente desciende de los 3,5°C.
B980F01O
A nivel del suelo/ desempañador
Al seleccionar el modo del nivel del suelo y de desempañado, el testigoindicador se enciende y el aire se expulsa por las toberas para desempañar el parabrisas, losdifusores del suelo, las toberas laterales para desempañar y los difusores laterales.
