2004.5 PEUGEOT 206 Manual de utilização (in Portuguese)

18 -
31-01-2005
19
-
31-01-2005
1. Luz avisadora de cinto de segurança
desapertado *
2. Luz avisadora de neutralização
do airbag passageiro *
3. Luz avisadora de airbags
4. Luz avisadora de faróis de nevoeiro
dianteiros
5. Luz avisadora do sistema antibloqueio
de rodas (ABS)
6. Luz avisadora de luz de nevoeiro
traseira
7. Indicador de pisca-pisca esquerdo
8. Conta-quilómetros totalizador,
indicador de manutenção e indicador
do nível de óleo do motor 9.
Indicador de pisca-pisca direito
10. Luz avisadora de autodiagnóstico
do motor
11. Luz avisadora de máximos
12. Luz avisadora de travão de mão, do
nível de líquido de travões e de mau
funcionamento do REF
13. Luz avisadora de médios
14. Luz avisadora de carga da bateria
15. Luz avisadora de pressão e de
temperatura do óleo do motor
16. Indicador de temperatura de óleo do
motor
17. Botão do conta-quilómetros totalizador 18.
Luz avisadora de alerta centralizado
(STOP)
19. Velocímetro
20. Indicador de temperatura do líquido
de arrefecimento
21. Conta-rotações
22. Botão do reóstato de iluminação
23. Indicador de nível de combustível
24. Luz avisadora de reserva
de combustível
25. Luz avisadora do controlo dinâmico
de estabilidade (ESP/ASR)

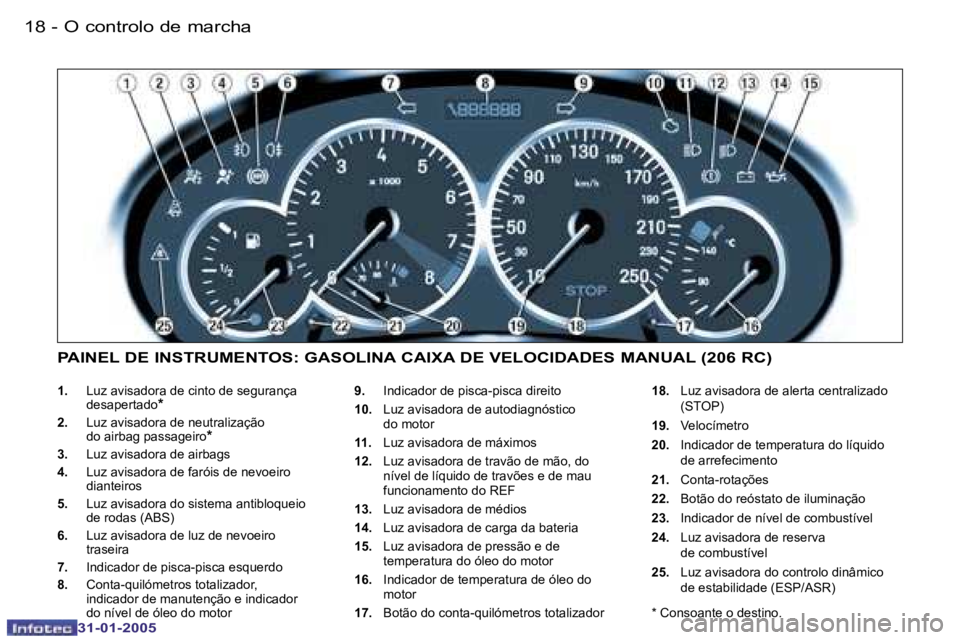

PAINEL DE INSTRUMENTOS: GASOLINA CAIXA DE VELOCIDADES MANUAL (206 R C)
* Consoante o destino.
O controlo de marcha

18 -
31-01-2005
19
-
31-01-2005
1. Luz avisadora de cinto de segurança
desapertado*
2. Luz avisadora de neutralização
do airbag passageiro*
3. Luz avisadora de airbags
4. Luz avisadora de faróis de nevoeiro
dianteiros
5. Luz avisadora do sistema antibloqueio
de rodas (ABS)
6. Luz avisadora de luz de nevoeiro
traseira
7. Indicador de pisca-pisca esquerdo
8. Conta-quilómetros totalizador,
indicador de manutenção e indicador
do nível de óleo motor 9.
Indicador de pisca-pisca direito
10.
Luz avisadora de autodiagnóstico do motor
11. Luz avisadora de máximos
12. Luz avisadora de travão de mão, do
nível de líquido de travões e de mau
funcionamento do REF
13. Luz avisadora de médios
14. Luz avisadora de carga da bateria
15. Luz avisadora de pressão e
de temperatura do óleo do motor
16. Programas de funcionamento
17. Indicador de relação da caixa
de velocidades 18.
Botão do conta-quilómetros totalizador
19.
Luz avisadora de alerta centralizado (STOP)
20. Velocímetro
21. Indicador de temperatura do líquido
de arrefecimento
22. Conta-rotações
23. Botão do reóstato de iluminação
24. Indicador de nível de combustível
25. Luz avisadora de reserva
de combustível
26. Luz avisadora do controlo dinâmico
de estabilidade (ESP/ASR)

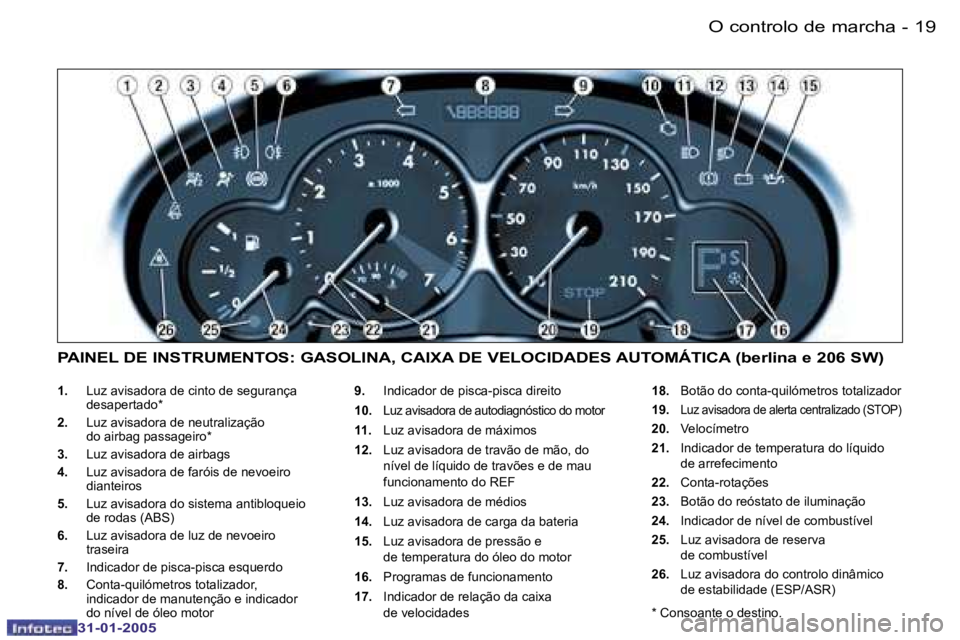

PAINEL DE INSTRUMENTOS: GASOLINA, CAIXA DE VELOCIDA DES AUTOMÁTICA (berlina e 206 SW)
* Consoante o destino.
O controlo de marcha

20 -
31-01-2005
21
-
31-01-2005
AS LUZES AVISADORAS
Uma luz de alerta permanentemente
acesa ou piscando com o motor em
marcha, indica um defeito de funcio-
namento do órgão correspondente.
O acender de certas luzes avisado-
ras pode ser acompanhado por um
sinal sonoro e por uma mensagem
no ecrã multifunções. Não descure
este aviso e consulte o mais rapi-
damente possível um Represen-
tante Autorizado PEUGEOT.
Se o avisador de alerta centralizado,
STOP, se acender com o veículo em
circulação, a paragem é imperativa.
Parar o veículo nas melhores condi-
ções de segurança.
Luz avisadora de
alerta centralizado
(STOP)
Funciona simultaneamente com a
luz avisadora:
-
pressão e temperatura do óleo do motor,- nível mínimo do líquido de arrefeci-
mento,
- travão de mão,
- nível mínimo do líquido dos travões,
-
defeito no sistema electrónico de travagemAcoplado com o indicador de tempe-
ratura do líquido de arrefecimento.
A paragem é obrigatória se piscar
com o motor em funcionamento.
Consultar um Representante Autori-
zado PEUGEOT.
Luz avisadora de
pressão e de temperatura
do óleo do motor
Funciona simultaneamente com a
luz avisadora de alerta centralizado
(STOP).
A paragem é obrigatória.
Indica:
- uma pressão de óleo insuiciente ou
- uma falta de óleo no sistema de lubriicação. Completar o nível,
- uma temperatura de óleo muito elevada. O acender da luz avisa-
dora é acompanhado por um sinal
sonoro. Para baixar a temperatura
do óleo, reduzir a velocidade.
Consultar um Representante Autori-
zado PEUGEOT.
Luz avisadora do nível
mínimo do líquido de
arrefecimento, motor
Diesel
Acoplado com a luz avisadora de
alerta centralizado (STOP).
A paragem é obrigatória.
Esperar o arrefecimento do motor
para completar o nível.
O circuito de arrefecimento está sob
pressão.
Em caso de necessidade e para evitar quais-
quer riscos de queimaduras , desenroscar o
tampão duas voltas para diminuir a pressão.
Quando a pressão diminuir, retirar o
tampão e completar o nível.
Consultar um Representante Autori-
zado PEUGEOT.
Luz avisadora do
sistema antibloqueio
de rodas (ABS)
Acende-se sempre que se liga a ignição
durante alguns segundos.
Quando a luz avisadora permanece acesa
ou acende-se para além de 12 km/h, indica
um mau funcionamento do sistema ABS.
O veículo conserva, contudo, uma tra-
vagem clássica com assistência.
O acendimento desta luz avisadora
acompanhado por um sinal sonoro epor
uma mensagem no ecrã multifunções,
indica uma anomalia no sistema ABS.
Consultar um Ponto Serviço PEUGEOT.
Luz avisadora de travão
de estacionamento, de
nível mínimo do líquido
de travões e de defeito
no sistema de Repartição
Electrónica de Travagem (REF)
Em conjunto com a luz avisadora de
alerta centralizada (STOP).
Indica:
-
que o travão de estacionamento está
apertado ou mal desapertado
- uma diminuição excessiva do líquido de travões (se a luz avisadora permanecer
acesa mesmo com o travão desapertado),
- um defeito do sistema de Repartição
Electrónica de Travagem (REF), se ace-
so simultaneamente com a luz avisadora
de ABS.
A paragem é obrigatória.
Consultar um Representante Autori-
zado PEUGEOT.
O controlo de marcha

20 -
31-01-2005
21
-
31-01-2005
Luz avisadora do
sistema de controlo
dinâmico de estabilidade
(ESP/ASR)
Acende-se sempre que se liga a igni-
ção durante alguns segundos.
Com o motor a funcionar e o veículo
em andamento, pisca quando se ac-
tiva o sistema.
Acende-se de forma contínua acom-
panhado por uma mensagem no ecrã
multifunções, quando é neutralizado.
Se a luz avisadora permanece acesa,
com o motor a trabalhar e o veículo
em andamento, consultar um Ponto
Serviço PEUGEOT.
Luz avisadora de carga
da bateria
Indica:
- um funcionamento defeituoso no circuito de carga,
- terminais da bateria ou do motor de arranque desapertados,
- correia do alternador rebentada ou frouxa,
- alternador defeituoso.
Consultar um Representante Autori-
zado PEUGEOT.
Luz avisadora de
autodiagnóstico do
motor (consoante a versão)
Acende sempre que se liga a ignição
durante alguns segundos.
O acendimento com o motor a funcionar
assinala um mau funcionamento do
sistema de injecção, da ignição ou da
despoluição.
Se a luz avisadora piscar, há risco de
destruição do catalisador nos moto-
res a gasolina.
Consultar um Ponto Serviço PEUGEOT.
Pré-aquecimento motor
Diesel
Esperar a extinção da luz
avisadora antes de arrancar.
Se a temperatura for suiciente, a luz
avisadora acende durante menos de
um segundo e pode arrancar imedia-
tamente.
Alerta saturação FAP (Diesel)
Um sinal sonoro e uma mensagem
no ecrã multifunções indicam o en-
tupimento do iltro diesel (FAP), é
um princípio de saturação do iltro
de partículas devido a condições de
utilização urbana excepcionalmente
prolongadas: velocidade reduzida,
grandes engarrafamentos, ...
A im de regenerar o iltro, é acon-
selhável rolar desde que possível,
assim que as condições de circula-
ção o permitam, a uma velocidade de
60 km/h ou mais, durante pelo menos
cinco minutos até que a mensagem
desapareça. Se o defeito persistir,
consultar rapidamente um Represen-
tante autorizado PEUGEOT.
Luz avisadora de
nível mínimo de
combustível
Ao primeiro acendimento indica que
restam pelo menos 50 km de autono-
mia. (Capacidade do depósito: cerca
de 50 litros).
Luz indicadora de
presença de água no
iltro de gasóleo*
O acendimento desta luz, acompa-
nhdo por um sinal sonoro e por uma
mensagem no ecrã multifunções,
indica um risco de deterioração do
sistema de injecção.
Consultar rapidamente um Repre-
sentante Autorizado PEUGEOT.
Alerta do nível aditivo de
gasóleo (Diesel)
Um sinal sonoro e uma mensagem
no ecrã multifunções indicam um ní-
vel mínimo de aditivo de gasóleo. É
necessário efectuar um ajuste deste
aditvo, consultar rapidamente um Re-
presentante autorizado PEUGEOT.
O controlo de marcha

22 -
31-01-2005
23
-
31-01-2005
Luz avisadora de cinto
não apertado*
Ao ligar a ignição a luz avisa-
dora acende se o condutor
não tiver apertado o seu cinto.
Para além de 20 km/h e durante cerca
de dois minutos, a luz avisadora pisca
acompanhada por um sinal sonoro
de intensidade crescente e por uma
mensagem no ecrã multifunções. Esta
luz permanecerá acesa enquanto o
condutor não apertar o cinto.
Luz avisadora de
neutralização do airbag
passageiro*
O acender desta luz avisadora acom-
panhado por pela mensagem no ecrã
multifunções, indica a neutralização
do airbag passageiro.
A luz avisadora permanece acesa
enquanto o airbag passageiro não
for neutralizado.
Em todos os casos, se a luz avisadora
piscar, consultar um Representante
Autorizado PEUGEOT.
Luz avisadora de airbags
A luz avisadora acende durante
alguns segundos ao ligar a ig-
nição.
O acender desta luz avisadora com o
motor em funcionamento, acompanhado
por um sinal sonoro e por uma mensa-
gem no ecrã multifunções, indica um
mau funcionamento dos airbags.
Consultar um Representante Autori-
zado PEUGEOT.
Indicador de temperatura do
líquido de arrefecimento
- ponteiro na zona (A), a temperatu-
ra está correcta,
- ponteiro na zona (B), a tempera-
tura está demasiado alta. A luz de
alerta centralizado STOP pisca.
A paragem é obrigatória.
Consultar um Representante Autori-
zado PEUGEOT.
Indicador de temperatura do
óleo do motor
Com o motor a trabalhar, indica a
temperatura do óleo:
- ponteiro na zona (C), a temperatu-
ra está correcta,
- ponteiro na zona (D), a temperatura
está demasiado alta. Para diminuir
a temperatura do óleo, reduzir a
velocidade.
* Consoante o destino.
O controlo de marcha

22 -
31-01-2005
23
-
31-01-2005
Luz avisadora de cinto
não apertado*
Ao ligar a ignição a luz avisa-
dora acende se o condutor
não tiver apertado o seu cinto.
Para além de 20 km/h e durante cerca
de dois minutos, a luz avisadora pisca
acompanhada por um sinal sonoro
de intensidade crescente e por uma
mensagem no ecrã multifunções. Esta
luz permanecerá acesa enquanto o
condutor não apertar o cinto.
Luz avisadora de
neutralização do airbag
passageiro*
O acender desta luz avisadora acom-
panhado por pela mensagem no ecrã
multifunções, indica a neutralização
do airbag passageiro.
A luz avisadora permanece acesa
enquanto o airbag passageiro não
for neutralizado.
Em todos os casos, se a luz avisadora
piscar, consultar um Representante
Autorizado PEUGEOT.
Luz avisadora de airbags
A luz avisadora acende durante
alguns segundos ao ligar a ig-
nição.
O acender desta luz avisadora com o
motor em funcionamento, acompanhado
por um sinal sonoro e por uma mensa-
gem no ecrã multifunções, indica um
mau funcionamento dos airbags.
Consultar um Representante Autori-
zado PEUGEOT.
Indicador de temperatura do
líquido de arrefecimento
- ponteiro na zona (A), a temperatu-
ra está correcta,
- ponteiro na zona (B), a tempera-
tura está demasiado alta. A luz de
alerta centralizado STOP pisca.
A paragem é obrigatória.
Consultar um Representante Autori-
zado PEUGEOT.
Indicador de temperatura do
óleo do motor
Com o motor a trabalhar, indica a
temperatura do óleo:
- ponteiro na zona (C), a temperatu-
ra está correcta,
- ponteiro na zona (D), a temperatura
está demasiado alta. Para diminuir
a temperatura do óleo, reduzir a
velocidade.
* Consoante o destino.
O controlo de marcha

22 -
31-01-2005
23
-
31-01-2005
Ecrã de visualização das
posições da alavanca
selectora da caixa de
velocidades automática Testemunhos da caixa de
velocidades automática
Park
(estacionamento)
Reverse (Marcha atrás)
Neutral (Ponto morto)
Drive (Condução)
Modo manual: 1ª relação engatada
2ª relação engatada
3ª relação engatada
4ª relação engatadaLuz avisadora de "Desporto"
Acende com a selecção do
programa "DESPORTO" .
Luz avisadora de "NEVE"
Acende com a selecção do
programa "NEVE".
Anomalia de funcionamento
Se as luzes avisadoras Desporto e
Neve piscam, acompanhadas por um
sinal sonoro e por uma mensagem no
ecrã multifunções. Consultar um re-
presentante Autorizado PEUGEOT.
O controlo de marcha

24 -
31-01-2005
25
-
31-01-2005

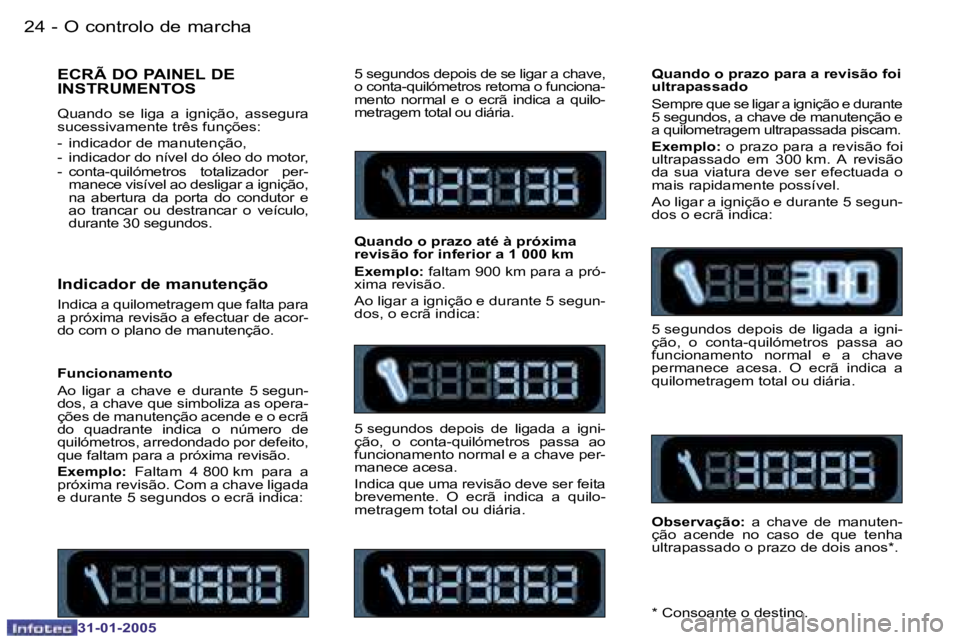

Indicador de manutenção
Indica a quilometragem que falta para
a próxima revisão a efectuar de acor-
do com o plano de manutenção. 5 segundos depois de se ligar a chave,
o conta-quilómetros retoma o funciona-
mento normal e o ecrã indica a quilo-
metragem total ou diária.
Quando o prazo até à próxima
revisão for inferior a 1 000 km
Exemplo:
faltam 900 km para a pró-
xima revisão.
Ao ligar a ignição e durante 5 segun-
dos, o ecrã indica:
5 segundos depois de ligada a igni-
ção, o conta-quilómetros passa ao
funcionamento normal e a chave per-
manece acesa.
Indica que uma revisão deve ser feita
brevemente. O ecrã indica a quilo-
metragem total ou diária. Quando o prazo para a revisão foi
ultrapassado
Sempre que se ligar a ignição e durante
5 segundos, a chave de manutenção e
a quilometragem ultrapassada piscam.
Exemplo:
o prazo para a revisão foi
ultrapassado em 300 km. A revisão
da sua viatura deve ser efectuada o
mais rapidamente possível.
Ao ligar a ignição e durante 5 segun-
dos o ecrã indica:
ECRÃ DO PAINEL DE
INSTRUMENTOS
Quando se liga a ignição, assegura
sucessivamente três funções:
- indicador de manutenção,
- indicador do nível do óleo do motor,
- conta-quilómetros totalizador per- manece visível ao desligar a ignição,
na abertura da porta do condutor e
ao trancar ou destrancar o veículo,
durante 30 segundos.
5 segundos depois de ligada a igni-
ção, o conta-quilómetros passa ao
funcionamento normal e a chave
permanece acesa. O ecrã indica a
quilometragem total ou diária.
Observação: a chave de manuten-
ção acende no caso de que tenha
ultrapassado o prazo de dois anos*.
* Consoante o destino.
Funcionamento
Ao ligar a chave e durante 5 segun-
dos, a chave que simboliza as opera-
ções de manutenção acende e o ecrã
do quadrante indica o número de
quilómetros, arredondado por defeito,
que faltam para a próxima revisão.
Exemplo:
Faltam 4 800 km para a
próxima revisão. Com a chave ligada
e durante 5 segundos o ecrã indica:
O controlo de marcha
