DÉ PRIORIDAD A LA SEGURIDAD
1
DÉ PRIORIDAD A LA SEGURIDAD ......................................................... 1-1
U5PWS1.book Page 1 Wednesday, July 10, 2002 4:31 PM

1
1-1
SAU00021
1-DÉ PRIORIDAD A LA SEGURIDAD

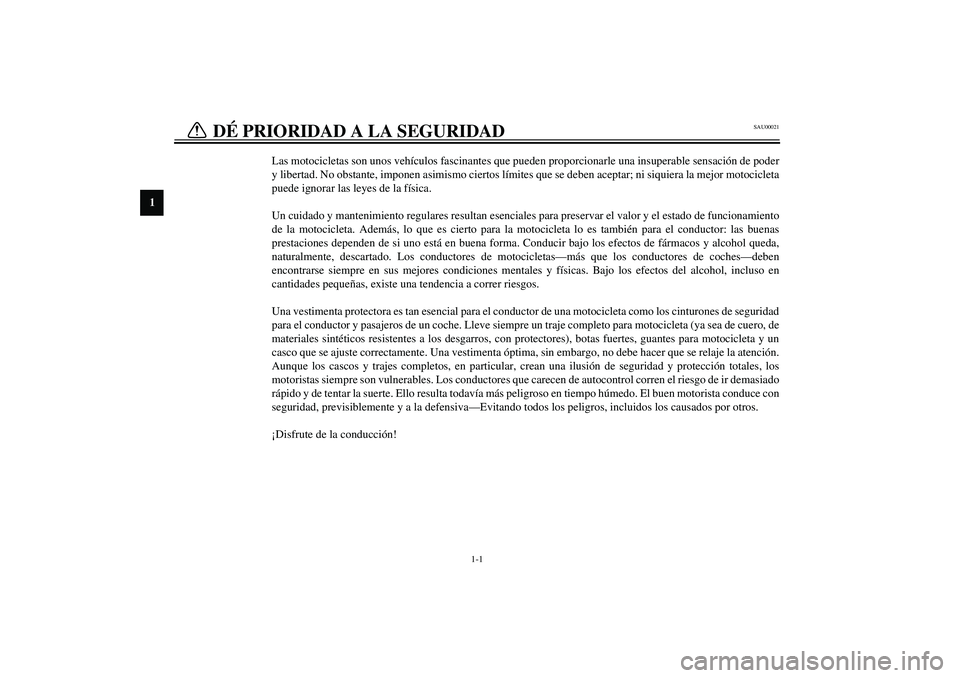

Las motocicletas son unos vehículos fascinantes que pueden proporcionarle una insuperable sensación de poder
y libertad. No obstante, imponen asimismo ciertos límites que se deben aceptar; ni siquiera la mejor motocicleta
puede ignorar las leyes de la física.
Un cuidado y mantenimiento regulares resultan esenciales para preservar el valor y el estado de funcionamiento
de la motocicleta. Además, lo que es cierto para la motocicleta lo es también para el conductor: las buenas
prestaciones dependen de si uno está en buena forma. Conducir bajo los efectos de fármacos y alcohol queda,
naturalmente, descartado. Los conductores de motocicletas—más que los conductores de coches—deben
encontrarse siempre en sus mejores condiciones mentales y físicas. Bajo los efectos del alcohol, incluso en
cantidades pequeñas, existe una tendencia a correr riesgos.
Una vestimenta protectora es tan esencial para el conductor de una motocicleta como los cinturones de seguridad
para el conductor y pasajeros de un coche. Lleve siempre un traje completo para motocicleta (ya sea de cuero, de
materiales sintéticos resistentes a los desgarros, con protectores), botas fuertes, guantes para motocicleta y un
casco que se ajuste correctamente. Una vestimenta óptima, sin embargo, no debe hacer que se relaje la atención.
Aunque los cascos y trajes completos, en particular, crean una ilusión de seguridad y protección totales, los
motoristas siempre son vulnerables. Los conductores que carecen de autocontrol corren el riesgo de ir demasiado
rápido y de tentar la suerte. Ello resulta todavía más peligroso en tiempo húmedo. El buen motorista conduce con
seguridad, previsiblemente y a la defensiva—Evitando todos los peligros, incluidos los causados por otros.
¡Disfrute de la conducción!
U5PWS1.book Page 1 Wednesday, July 10, 2002 4:31 PM

DESCRIPCIÓN
2
Izquierda ......................................................................................................... 2-1
Derecha........................................................................................................... 2-2
Mandos e instrumentos................................................................................... 2-3
U5PWS1.book Page 1 Wednesday, July 10, 2002 4:31 PM

2-1
2
SAU00026

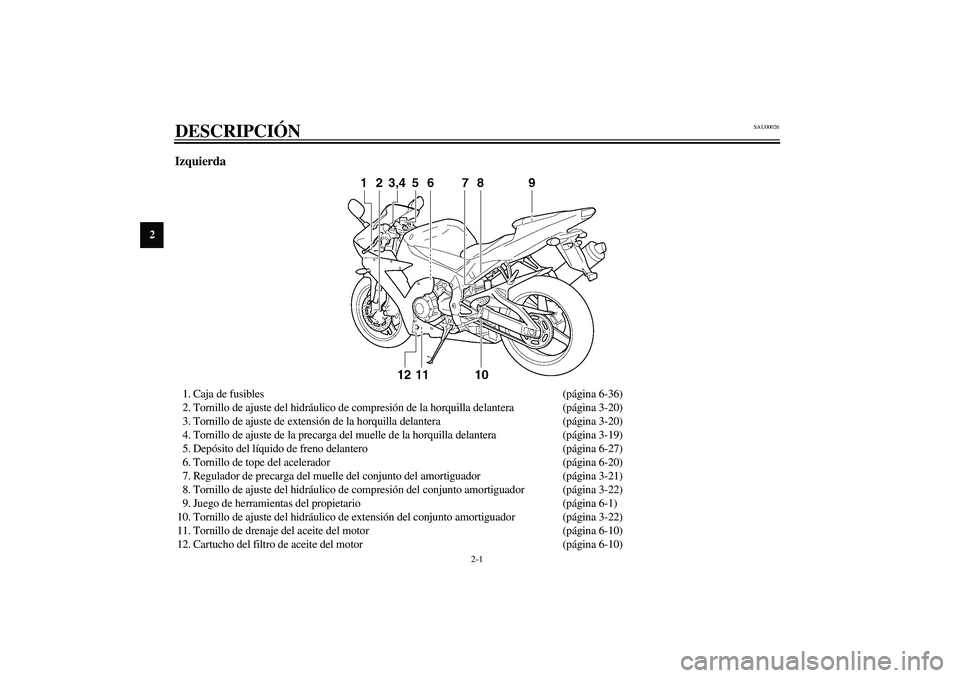

2-DESCRIPCIÓN Izquierda1. Caja de fusibles (página 6-36)
2. Tornillo de ajuste del hidráulico de compresión de la horquilla delantera (página 3-20)
3. Tornillo de ajuste de extensión de la horquilla delantera (página 3-20)
4. Tornillo de ajuste de la precarga del muelle de la horquilla delantera (página 3-19)
5. Depósito del líquido de freno delantero (página 6-27)
6. Tornillo de tope del acelerador (página 6-20)
7. Regulador de precarga del muelle del conjunto del amortiguador (página 3-21)
8. Tornillo de ajuste del hidráulico de compresión del conjunto amortiguador (página 3-22)
9. Juego de herramientas del propietario (página 6-1)
10. Tornillo de ajuste del hidráulico de extensión del conjunto amortiguador (página 3-22)
11. Tornillo de drenaje del aceite del motor (página 6-10)
12. Cartucho del filtro de aceite del motor (página 6-10)
U5PWS1.book Page 1 Wednesday, July 10, 2002 4:31 PM

DESCRIPCIÓN
2-2
2

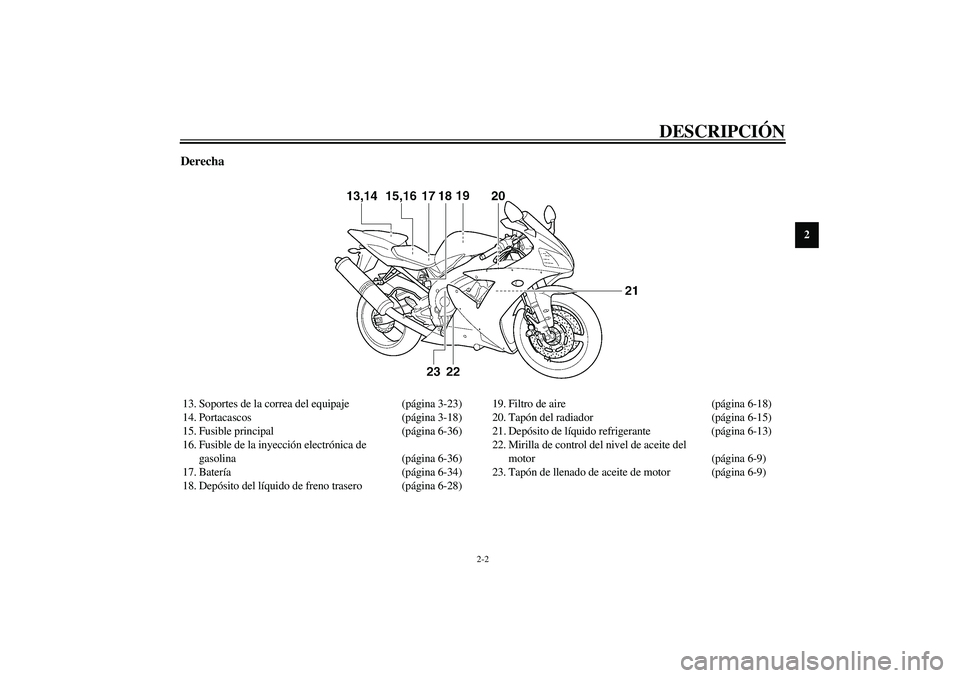

Derecha13. Soportes de la correa del equipaje (página 3-23)
14. Portacascos (página 3-18)
15. Fusible principal (página 6-36)
16. Fusible de la inyección electrónica de
gasolina (página 6-36)
17. Batería(página 6-34)
18. Depósito del líquido de freno trasero (página 6-28)19. Filtro de aire (página 6-18)
20. Tapón del radiador (página 6-15)
21. Depósito de líquido refrigerante (página 6-13)
22. Mirilla de control del nivel de aceite del
motor (página 6-9)
23. Tapón de llenado de aceite de motor (página 6-9)
U5PWS1.book Page 2 Wednesday, July 10, 2002 4:31 PM

DESCRIPCIÓN
2-3
2

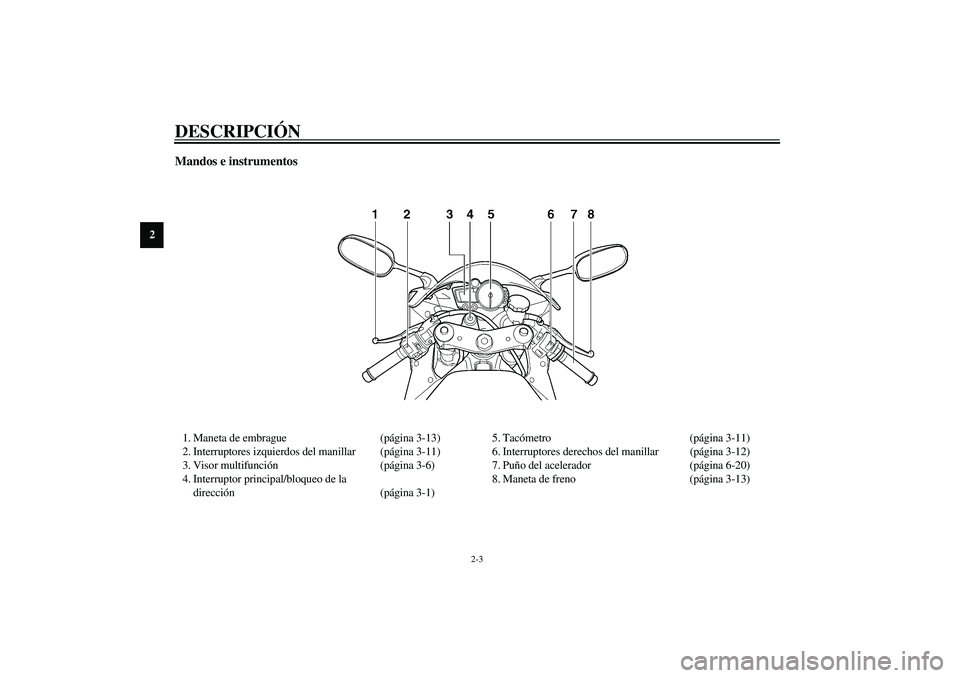

Mandos e instrumentos1. Maneta de embrague (página 3-13)
2. Interruptores izquierdos del manillar (página 3-11)
3. Visor multifunción(página 3-6)
4. Interruptor principal/bloqueo de la
dirección(página 3-1)5. Tacómetro (página 3-11)
6. Interruptores derechos del manillar (página 3-12)
7. Puño del acelerador (página 6-20)
8. Maneta de freno (página 3-13)
U5PWS1.book Page 3 Wednesday, July 10, 2002 4:31 PM

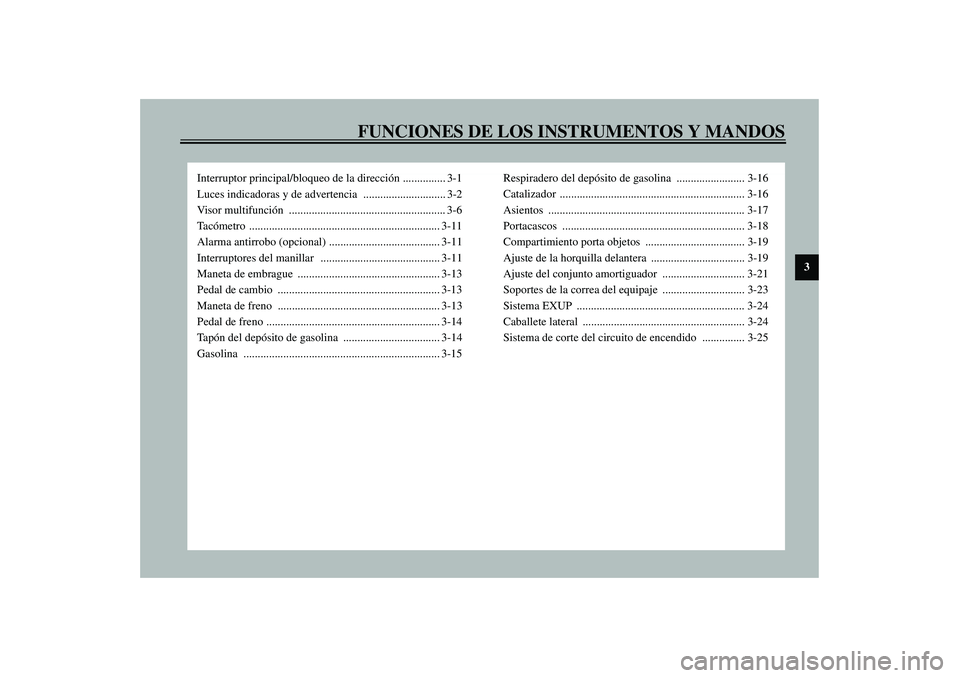

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
Interruptor principal/bloqueo de la dirección ............... 3-1
Luces indicadoras y de advertencia ............................. 3-2
Visor multifunción ....................................................... 3-6
Ta cómetro ................................................................... 3-11
Alarma antirrobo (opcional) ....................................... 3-11
Interruptores del manillar .......................................... 3-11
Maneta de embrague .................................................. 3-13
Pedal de cambio ......................................................... 3-13
Maneta de freno ......................................................... 3-13
Pedal de freno ............................................................. 3-14
Ta pón del depósito de gasolina .................................. 3-14
Gasolina ..................................................................... 3-15Respiradero del depósito de gasolina ........................ 3-16
Catalizador ................................................................. 3-16
Asientos ..................................................................... 3-17
Portacascos ................................................................ 3-18
Compartimiento porta objetos ................................... 3-19
Ajuste de la horquilla delantera ................................. 3-19
Ajuste del conjunto amortiguador ............................. 3-21
Soportes de la correa del equipaje ............................. 3-23
Sistema EXUP ........................................................... 3-24
Caballete lateral ......................................................... 3-24
Sistema de corte del circuito de encendido ............... 3-25
U5PWS1.book Page 1 Wednesday, July 10, 2002 4:31 PM

3-1
3
SAU00027

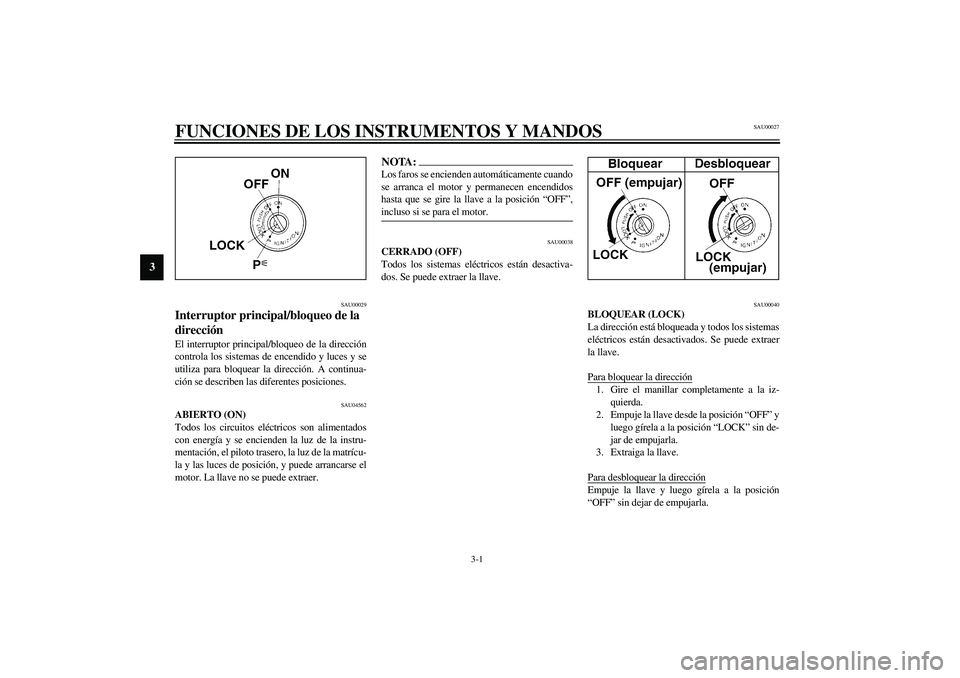

3-FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU00029
Interruptor principal/bloqueo de la
dirección El interruptor principal/bloqueo de la dirección
controla los sistemas de encendido y luces y se
utiliza para bloquear la dirección. A continua-
ción se describen las diferentes posiciones.
SAU04562
ABIERTO (ON)
Todos los circuitos eléctricos son alimentados
con energía y se encienden la luz de la instru-
mentación, el piloto trasero, la luz de la matrícu-
la y las luces de posición, y puede arrancarse el
motor. La llave no se puede extraer.
NOTA:_ Los faros se encienden automáticamente cuando
se arranca el motor y permanecen encendidos
hasta que se gire la llave a la posición “OFF”,
incluso si se para el motor. _
SAU00038
CERRADO (OFF)
Todos los sistemas eléctricos están desactiva-
dos. Se puede extraer la llave.
SAU00040
BLOQUEAR (LOCK)
La dirección está bloqueada y todos los sistemas
eléctricos están desactivados. Se puede extraer
la llave.
Para bloquear la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave desde la posición “OFF” y
luego gírela a la posición “LOCK” sin de-
jar de empujarla.
3. Extraiga la llave.
Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
