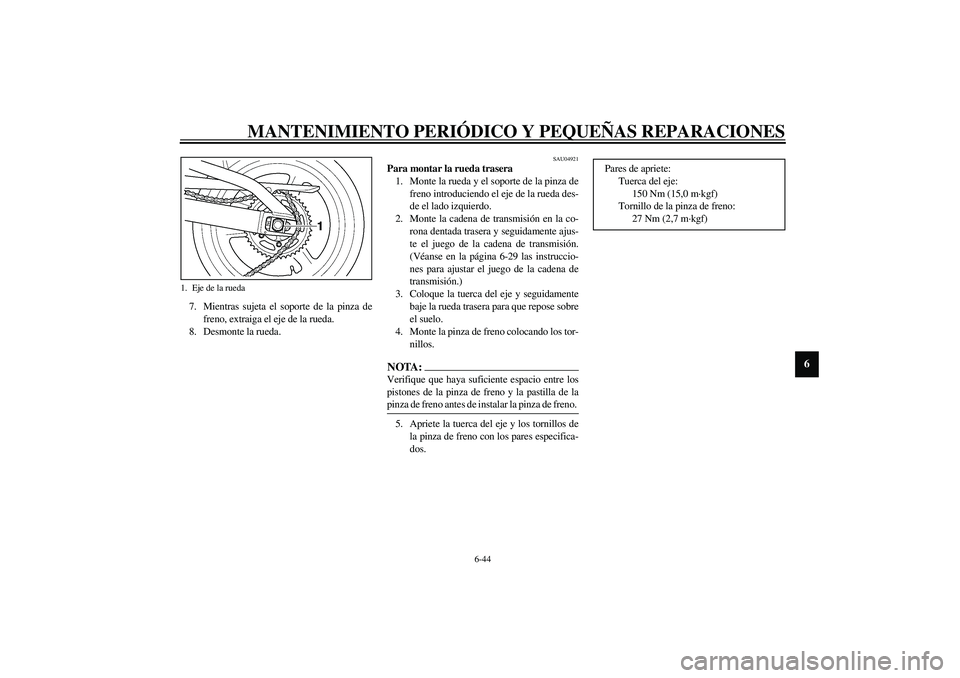

7. Mientras sujeta el soporte de la pinza de
freno, extraiga el eje de la rueda.
8. Desmonte la rueda.
SAU04921
Para montar la rueda trasera
1. Monte la rueda y el soporte de la pinza de
freno introduciendo el eje de la rueda des-
de el lado izquierdo.
2. Monte la cadena de transmisión en la co-
rona dentada trasera y seguidamente ajus-
te el juego de la cadena de transmisión.
(Véanse en la página 6-29 las instruccio-
nes para ajustar el juego de la cadena de
transmisión.)
3. Coloque la tuerca del eje y seguidamente
baje la rueda trasera para que repose sobre
el suelo.
4. Monte la pinza de freno colocando los tor-
nillos.NOTA:_ Verifique que haya suficiente espacio entre los
pistones de la pinza de freno y la pastilla de la
pinza de freno antes de instalar la pinza de freno. _5. Apriete la tuerca del eje y los tornillos de
la pinza de freno con los pares especifica-
dos.
1. Eje de la rueda
Pares de apriete:
Tuerca del eje:
150 Nm (15,0 m·kgf)
Tornillo de la pinza de freno:
27 Nm (2,7 m·kgf)
U5PWS1.book Page 44 Wednesday, July 10, 2002 4:31 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-45
6
SAU03087

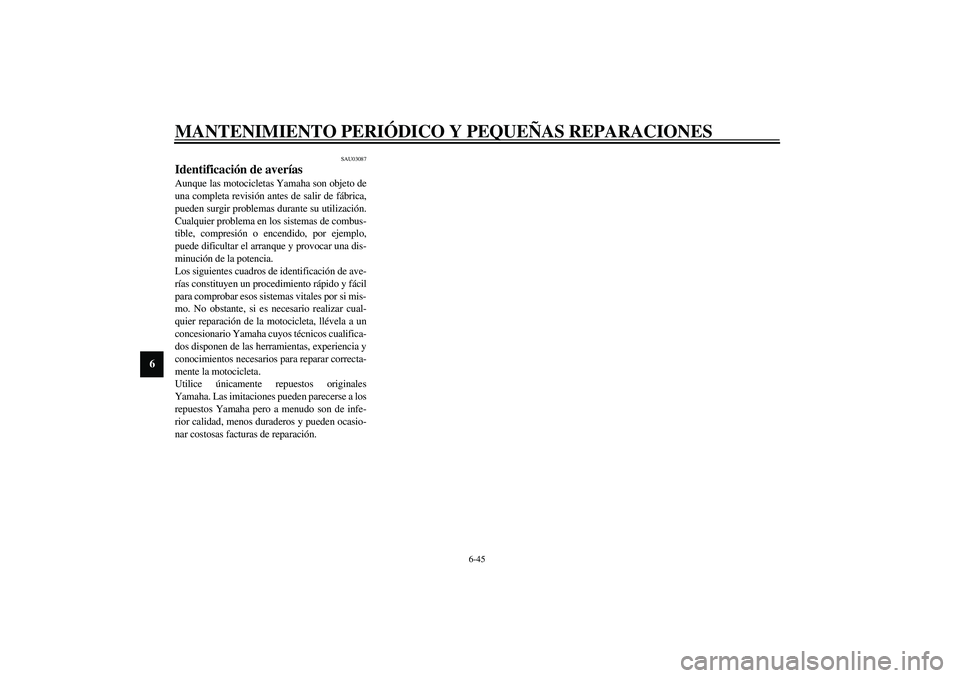

Identificación de averías Aunque las motocicletas Yamaha son objeto de
una completa revisión antes de salir de fábrica,
pueden surgir problemas durante su utilización.
Cualquier problema en los sistemas de combus-
tible, compresión o encendido, por ejemplo,
puede dificultar el arranque y provocar una dis-
minución de la potencia.
Los siguientes cuadros de identificación de ave-
rías constituyen un procedimiento rápido y fácil
para comprobar esos sistemas vitales por si mis-
mo. No obstante, si es necesario realizar cual-
quier reparación de la motocicleta, llévela a un
concesionario Yamaha cuyos técnicos cualifica-
dos disponen de las herramientas, experiencia y
conocimientos necesarios para reparar correcta-
mente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecerse a los
repuestos Yamaha pero a menudo son de infe-
rior calidad, menos duraderos y pueden ocasio-
nar costosas facturas de reparación.U5PWS1.book Page 45 Wednesday, July 10, 2002 4:31 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-46
6
SAU02990

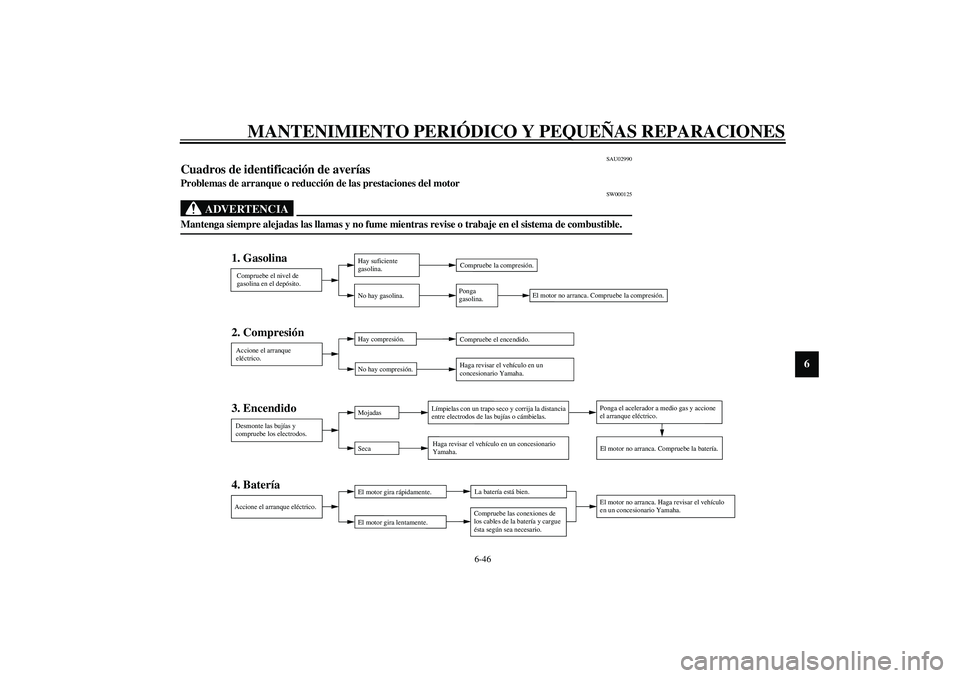

Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motor
SW000125
ADVERTENCIA
_ Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible. _
CT-1AS
2. Compresión
3. Encendido
4. Batería 1. Gasolina
Hay suficiente
gasolina.
No hay gasolina.Compruebe la compresión.
Ponga
gasolina.
Accione el arranque
eléctrico.Hay compresión.
No hay compresión.Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Desmonte las bujías y
compruebe los electrodos.Mojadas
SecaLímpielas con un trapo seco y corrija la distancia
entre electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario
Yamaha.Ponga el acelerador a medio gas y accione
el arranque eléctrico.
El motor no arranca. Compruebe la batería.
Accione el arranque eléctrico.El motor gira rápidamente.
El motor gira lentamente.La batería está bien.
Compruebe las conexiones de
los cables de la batería y cargue
ésta según sea necesario.
El motor no arranca. Compruebe la compresión.
El motor no arranca. Haga revisar el vehículo
en un concesionario Yamaha.
Compruebe el nivel de
gasolina en el depósito.
U5PWS1.book Page 46 Wednesday, July 10, 2002 4:31 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-47
6
Recalentamiento del motor
SW000070
ADVERTENCIA
_

No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y vapor calientes
y provocar graves lesiones. Espere hasta que se haya enfriado el motor.


Después de quitar el tornillo de retención del tapón del radiador coloque un trapo grueso, como una toalla, sobre él; luego gire lentamente
el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el
silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
_CT-2ASNOTA:_ Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquido refrigerante re-
comendado lo antes posible. _
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto. El nivel de líquido refrigerante está
bajo. Verifique si existen fugas en
el sistema de refrigeración.
No hay
fugas.Hay una
fuga.
Haga revisar y reparar el sistema
de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se recalienta de nuevo
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.
U5PWS1.book Page 47 Wednesday, July 10, 2002 4:31 PM

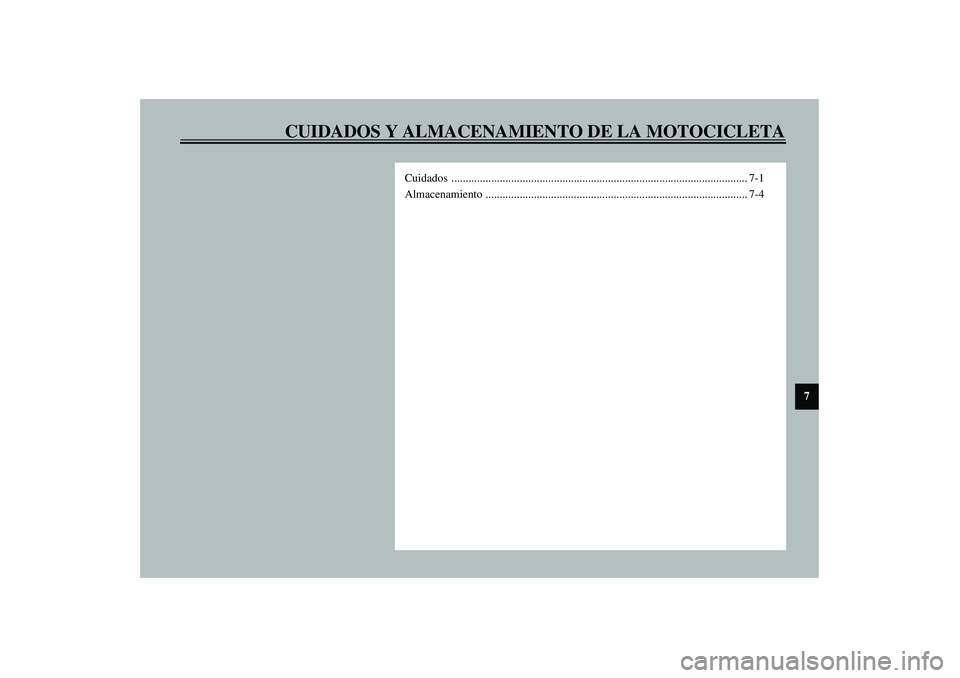

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7
Cuidados ........................................................................................................ 7-1
Almacenamiento ............................................................................................ 7-4
U5PWS1.book Page 1 Wednesday, July 10, 2002 4:31 PM

7-1
7
SAU04525

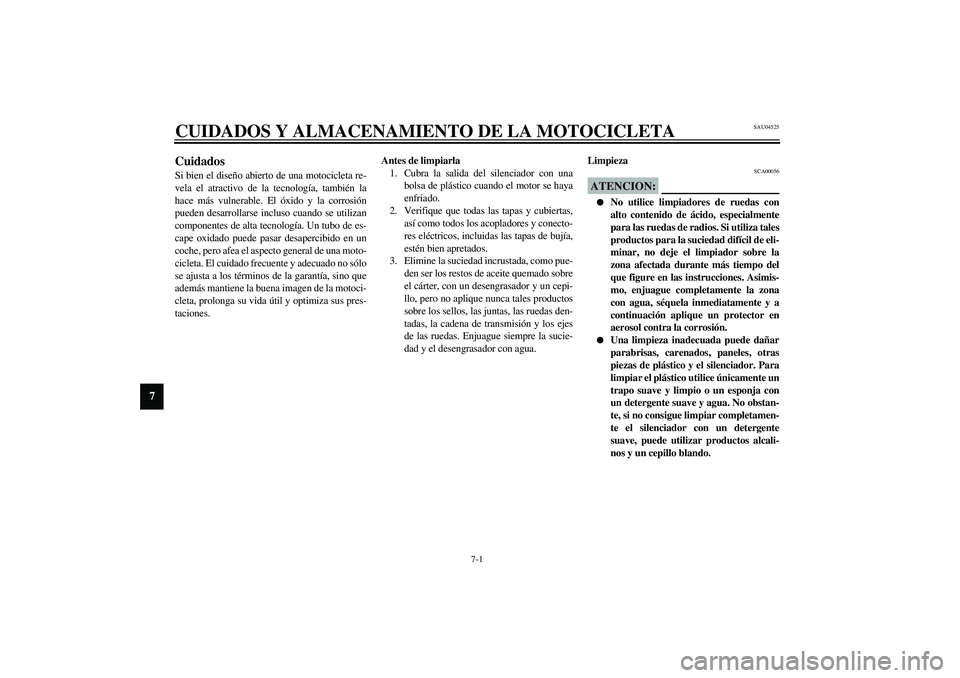

7-CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETACuidados Si bien el diseño abierto de una motocicleta re-
vela el atractivo de la tecnología, también la
hace más vulnerable. El óxido y la corrosión
pueden desarrollarse incluso cuando se utilizan
componentes de alta tecnología. Un tubo de es-
cape oxidado puede pasar desapercibido en un
coche, pero afea el aspecto general de una moto-
cicleta. El cuidado frecuente y adecuado no sólo
se ajusta a los términos de la garantía, sino que
además mantiene la buena imagen de la motoci-
cleta, prolonga su vida útil y optimiza sus pres-
taciones.Antes de limpiarla
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se haya
enfriado.
2. Verifique que todas las tapas y cubiertas,
así como todos los acopladores y conecto-
res eléctricos, incluidas las tapas de bujía,
estén bien apretados.
3. Elimine la suciedad incrustada, como pue-
den ser los restos de aceite quemado sobre
el cárter, con un desengrasador y un cepi-
llo, pero no aplique nunca tales productos
sobre los sellos, las juntas, las ruedas den-
tadas, la cadena de transmisión y los ejes
de las ruedas. Enjuague siempre la sucie-
dad y el desengrasador con agua.Limpieza
SCA00056
ATENCION:_

No utilice limpiadores de ruedas con
alto contenido de ácido, especialmente
para las ruedas de radios. Si utiliza tales
productos para la suciedad difícil de eli-
minar, no deje el limpiador sobre la
zona afectada durante más tiempo del
que figure en las instrucciones. Asimis-
mo, enjuague completamente la zona
con agua, séquela inmediatamente y a
continuación aplique un protector en
aerosol contra la corrosión.


Una limpieza inadecuada puede dañar
parabrisas, carenados, paneles, otras
piezas de plástico y el silenciador. Para
limpiar el plástico utilice únicamente un
trapo suave y limpio o un esponja con
un detergente suave y agua. No obstan-
te, si no consigue limpiar completamen-
te el silenciador con un detergente
suave, puede utilizar productos alcali-
nos y un cepillo blando.
U5PWS1.book Page 1 Wednesday, July 10, 2002 4:31 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7

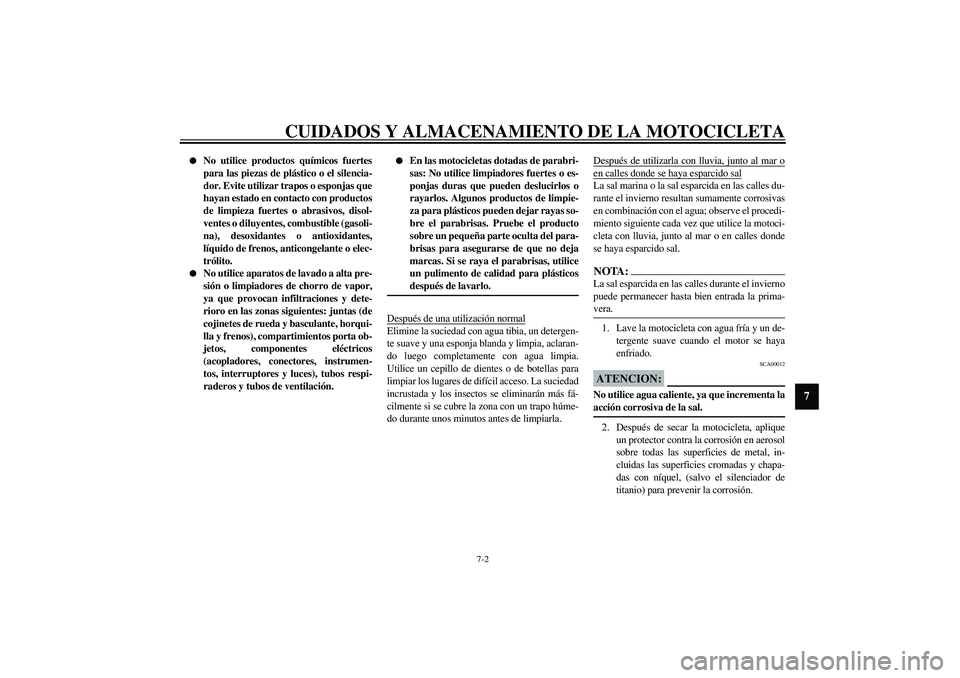

No utilice productos químicos fuertes
para las piezas de plástico o el silencia-
dor. Evite utilizar trapos o esponjas que
hayan estado en contacto con productos
de limpieza fuertes o abrasivos, disol-
ventes o diluyentes, combustible (gasoli-
na), desoxidantes o antioxidantes,
líquido de frenos, anticongelante o elec-
trólito.


No utilice aparatos de lavado a alta pre-
sión o limpiadores de chorro de vapor,
ya que provocan infiltraciones y dete-
rioro en las zonas siguientes: juntas (de
cojinetes de rueda y basculante, horqui-
lla y frenos), compartimientos porta ob-
jetos, componentes eléctricos
(acopladores, conectores, instrumen-
tos, interruptores y luces), tubos respi-
raderos y tubos de ventilación.


En las motocicletas dotadas de parabri-
sas: No utilice limpiadores fuertes o es-
ponjas duras que pueden deslucirlos o
rayarlos. Algunos productos de limpie-
za para plásticos pueden dejar rayas so-
bre el parabrisas. Pruebe el producto
sobre un pequeña parte oculta del para-
brisas para asegurarse de que no deja
marcas. Si se raya el parabrisas, utilice
un pulimento de calidad para plásticos
después de lavarlo.
_Después de una utilización normalElimine la suciedad con agua tibia, un detergen-
te suave y una esponja blanda y limpia, aclaran-
do luego completamente con agua limpia.
Utilice un cepillo de dientes o de botellas para
limpiar los lugares de difícil acceso. La suciedad
incrustada y los insectos se eliminarán más fá-
cilmente si se cubre la zona con un trapo húme-
do durante unos minutos antes de limpiarla.Después de utilizarla con lluvia, junto al mar o
en calles donde se haya esparcido salLa sal marina o la sal esparcida en las calles du-
rante el invierno resultan sumamente corrosivas
en combinación con el agua; observe el procedi-
miento siguiente cada vez que utilice la motoci-
cleta con lluvia, junto al mar o en calles donde
se haya esparcido sal.NOTA:_ La sal esparcida en las calles durante el invierno
puede permanecer hasta bien entrada la prima-
vera. _1. Lave la motocicleta con agua fría y un de-
tergente suave cuando el motor se haya
enfriado.
SCA00012
ATENCION:_ No utilice agua caliente, ya que incrementa la
acción corrosiva de la sal. _2. Después de secar la motocicleta, aplique
un protector contra la corrosión en aerosol
sobre todas las superficies de metal, in-
cluidas las superficies cromadas y chapa-
das con níquel, (salvo el silenciador de
titanio) para prevenir la corrosión.
U5PWS1.book Page 2 Wednesday, July 10, 2002 4:31 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7

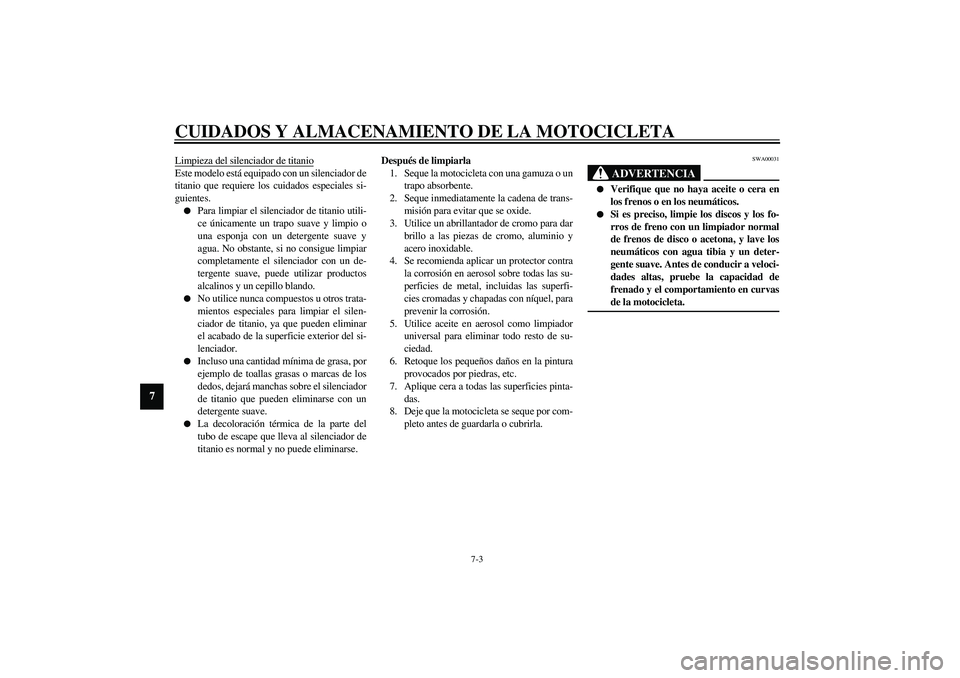

Limpieza del silenciador de titanioEste modelo está equipado con un silenciador de
titanio que requiere los cuidados especiales si-
guientes.

Para limpiar el silenciador de titanio utili-
ce únicamente un trapo suave y limpio o
una esponja con un detergente suave y
agua. No obstante, si no consigue limpiar
completamente el silenciador con un de-
tergente suave, puede utilizar productos
alcalinos y un cepillo blando.


No utilice nunca compuestos u otros trata-
mientos especiales para limpiar el silen-
ciador de titanio, ya que pueden eliminar
el acabado de la superficie exterior del si-
lenciador.


Incluso una cantidad mínima de grasa, por
ejemplo de toallas grasas o marcas de los
dedos, dejará manchas sobre el silenciador
de titanio que pueden eliminarse con un
detergente suave.


La decoloración térmica de la parte del
tubo de escape que lleva al silenciador de
titanio es normal y no puede eliminarse.Después de limpiarla
1. Seque la motocicleta con una gamuza o un
trapo absorbente.
2. Seque inmediatamente la cadena de trans-
misión para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar
brillo a las piezas de cromo, aluminio y
acero inoxidable.
4. Se recomienda aplicar un protector contra
la corrosión en aerosol sobre todas las su-
perficies de metal, incluidas las superfi-
cies cromadas y chapadas con níquel, para
prevenir la corrosión.
5. Utilice aceite en aerosol como limpiador
universal para eliminar todo resto de su-
ciedad.
6. Retoque los pequeños daños en la pintura
provocados por piedras, etc.
7. Aplique cera a todas las superficies pinta-
das.
8. Deje que la motocicleta se seque por com-
pleto antes de guardarla o cubrirla.
SWA00031
ADVERTENCIA
_

Verifique que no haya aceite o cera en
los frenos o en los neumáticos.


Si es preciso, limpie los discos y los fo-
rros de freno con un limpiador normal
de frenos de disco o acetona, y lave los
neumáticos con agua tibia y un deter-
gente suave. Antes de conducir a veloci-
dades altas, pruebe la capacidad de
frenado y el comportamiento en curvas
de la motocicleta.
_
U5PWS1.book Page 3 Wednesday, July 10, 2002 4:31 PM
