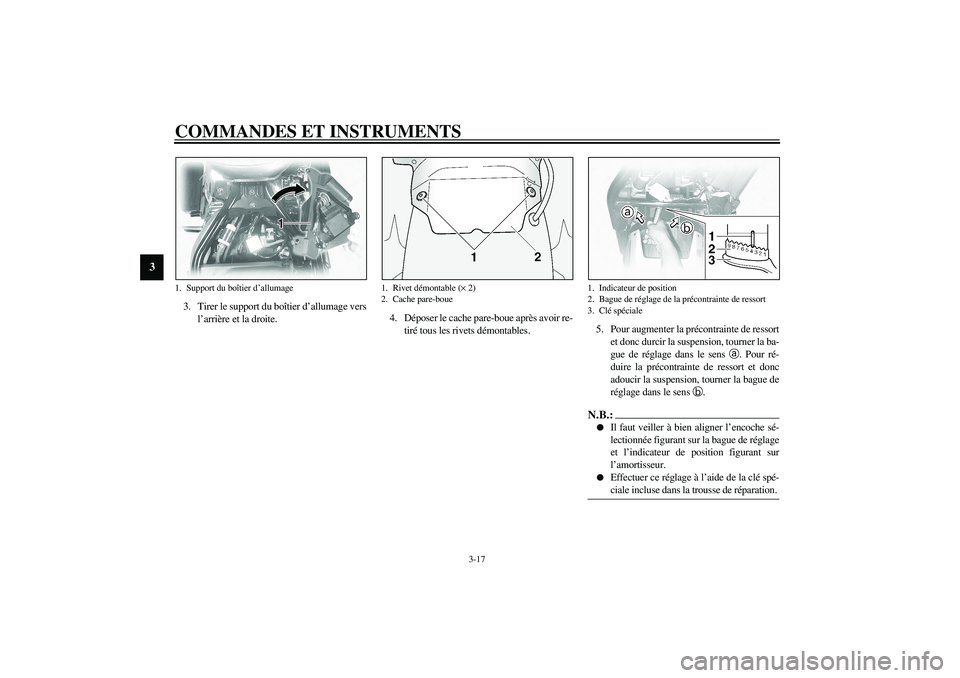

COMMANDES ET INSTRUMENTS
3-17
3
3. Tirer le support du boîtier d’allumage vers
l’arrière et la droite.4. Déposer le cache pare-boue après avoir re-
tiré tous les rivets démontables.5. Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la ba-
gue de réglage dans le sens
a. Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens
b.
N.B.:_

Il faut veiller à bien aligner l’encoche sé-
lectionnée figurant sur la bague de réglage
et l’indicateur de position figurant sur
l’amortisseur.


Effectuer ce réglage à l’aide de la clé spé-
ciale incluse dans la trousse de réparation.
_
1. Support du boîtier d’allumage
1. Rivet démontable (× 2)
2. Cache pare-boue
1. Indicateur de position
2. Bague de réglage de la précontrainte de ressort
3. Clé spéciale
U5KSF4.book Page 17 Wednesday, October 2, 2002 11:17 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
CE-21F
CE-07FFWA00012
AVERTISSEMENT
_ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent.

NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.


Ne pas transporter d’objet mal fixé qui
pourrait se détacher.


Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.


Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.


Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
_
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg225 kPa
(2,25 kgf/cm
2,
2,25 bar)225 kPa
(2,25 kgf/cm
2,
2,25 bar)
De 90 kg à
maximale225 kPa
(2,25 kgf/cm
2,
2,25 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
Charge maximale* 197 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
U5KSF4.book Page 14 Wednesday, October 2, 2002 11:17 AM

CARACTÉRISTIQUES
8-3
8
Charge maximale* 197 kg
Pression de gonflage
(contrôlée les pneus froids)
Jusqu’à 90 kg*
avant 225 kPa (2,25 kgf/cm
2, 2,25 bar)
arrière 225 kPa (2,25 kgf/cm2, 2,25 bar)
De 90 kg à maximale*
avant 225 kPa (2,25 kgf/cm2, 2,25 bar)
arrière 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Poids total du pilote, du passager, du chargement et des accessoires
Roues
Avant
type Roue à rayons
taille 16 M/C × MT 3,00
Arrière
type Roue à rayons
taille 15 M/C × MT 4,50
Freins
Avant
type Double disque
commande Main droite
liquide DOT 4
Arrière
type Monodisque
commande Pied droit
liquide DOT 4Suspension
Avant Fourche télescopique
Arrière Bras oscillant (suspension à liaison)
Ressort/amortisseur
Avant Ressort hélicoïdal / amortisseur
hydraulique
Arrière Ressort hélicoïdal / amortisseur
hydro-pneumatique, précontrainte
de ressort réglable
Débattement de roue
Avant 140 mm
Arrière 113 mm
Partie électrique
Système d’allumage Boîtier d’allumage électronique
(T.C.I.)
Système de charge
type Alternateur avec rotor à aimantation
permanente
puissance standard 14 V, 305 W à 5.000 tr/mn
Batterie
modèle GT14B-4
voltage, capacité12 V, 12 Ah
Type de phareAmpoule halogène
F_5ks_Spec.fm Page 3 Wednesday, October 2, 2002 2:47 PM
