Überprüfung des
Kraftstoffsystems
@ Benzin ist leicht entzündlich und explosiv. Ein
Feuer oder eine Explosion können ernsthafte
Verletzungen oder den Tod zur Folge haben.
Den Motor abschalten. Nicht rauchen. Vermei-
den Sie es Benzin zu verschütten.
@
Das Kraftstoffsystem auf Lecks, Risse oder
Fehlfunktionen kontrollieren. Wird ein Problem
gefunden, die notwendige Reparatur durchführen
oder, falls erforderlich, das betreffende Teil erset-
zen. Muß eine Reparatur durchgeführt werden,
wenden Sie sich an einen Yamaha Vertragshänd-
ler.
Kontrollieren:

Vergaser auf Lecks.

Kraftstoffpumpe auf Fehlfunktion oder Lecks.
Kraftstofftank auf Wasser oder Verunreinigung.

Kraftstofftank auf Beschädigung, Risse oder
Lecks.

Kraftstoffschlauch-Verbindungsstück auf Un-
dichtigkeit.

Den Rumpf auf Risse oder andere Beschädi-
gung hin überprüfen.

Kraftstoffilter auf Undichtigkeit.

Kraftstoffhahn auf Undichtigkeit.

Rückschlagventil der Belüftung auf Undichtig-
keit.

Kraftstoff-Tankdeckel auf Beschädigung.
@ Ein Versäumnis nach Kraftstofflecks Aus-
schau zu halten und diese zu reparieren kann
Feuer oder Explosion zur Folge haben.
@
SJU01383
Revisión del sistema de
combustible
@ La gasolina es altamente inflamable y explosi-
va. Un incendio o una explosión pueden pro-
vocar lesiones graves o mortales. Pare el mo-
tor. No fume. Evite derramar gasolina.
@
Compruebe si existen fugas, grietas o anoma-
lías en el sistema de combustible. Si detecta
cualquier problema, efectúe las reparaciones o
las sustituciones necesarias. Si requiere repara-
ción, consulte a un concesionario Yamaha.
Comprobar:

Fugas en el carburador.

Anomalías o fugas en la bomba de combusti-
ble.

Presencia de agua o suciedad en el depósito
de combustible.

Daños, grietas o fugas en el depósito de com-
bustible.

Fugas en la junta del tubo de combustible.

Grietas u otros daños en el tubo de combusti-
ble.

Fugas en el filtro de combustible.

Fugas en la llave de paso de combustible.

Fugas en la válvula de retención del respira-
dero.

Daños en el tapón de llenado del depósito de
combustible.
@ La falta de comprobar y reparar cualquier
fuga de combustible puede provocar un incen-
dio o explosión.
@
UGU582A0.book Page 22 Friday, August 30, 2002 11:22 AM

4-23
F
FJU01953

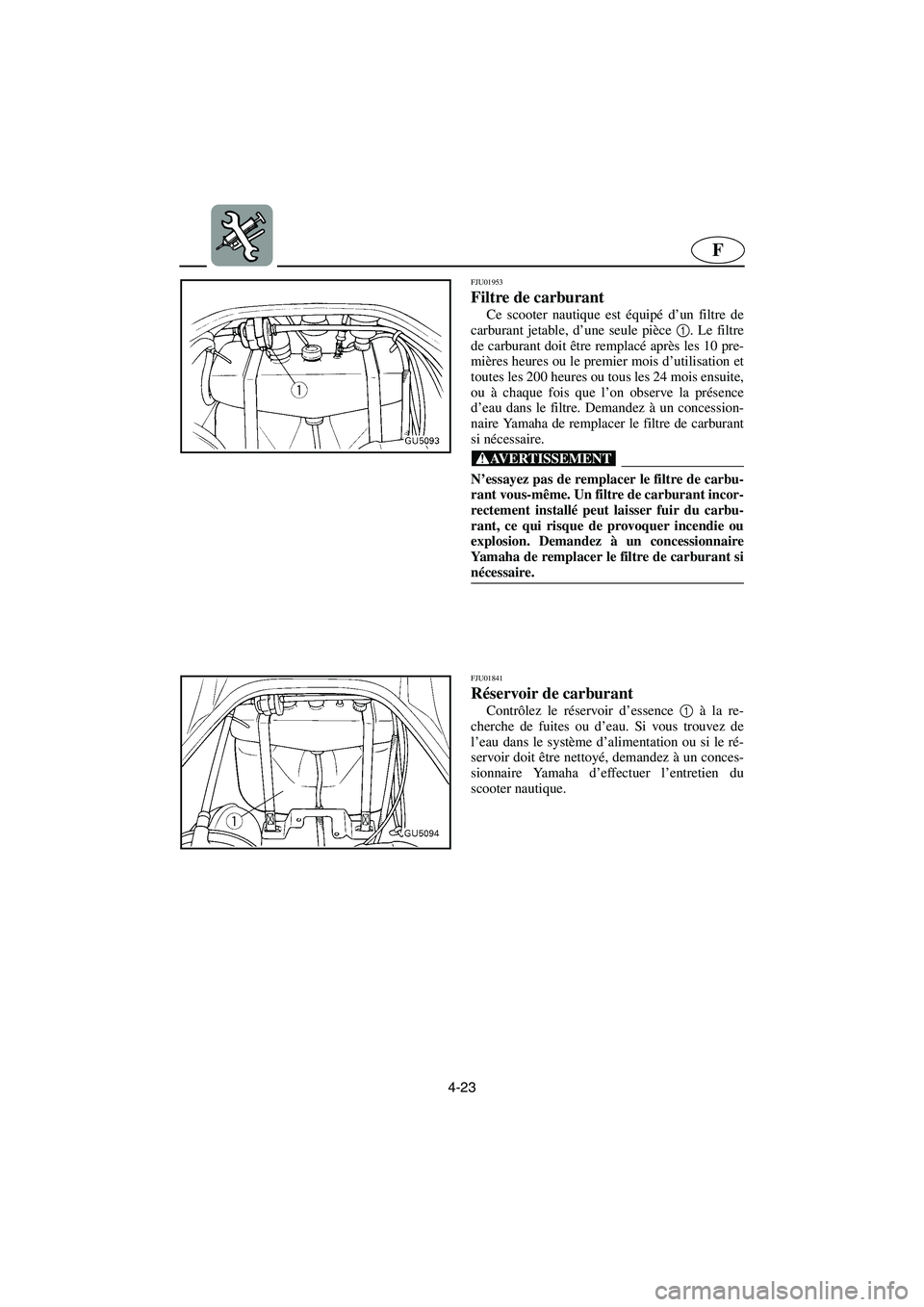

Filtre de carburant
Ce scooter nautique est équipé d’un filtre de
carburant jetable, d’une seule pièce 1
. Le filtre
de carburant doit être remplacé après les 10 pre-
mières heures ou le premier mois d’utilisation et
toutes les 200 heures ou tous les 24 mois ensuite,
ou à chaque fois que l’on observe la présence
d’eau dans le filtre. Demandez à un concession-
naire Yamaha de remplacer le filtre de carburant
si nécessaire.
@ N’essayez pas de remplacer le filtre de carbu-
rant vous-même. Un filtre de carburant incor-
rectement installé peut laisser fuir du carbu-
rant, ce qui risque de provoquer incendie ou
explosion. Demandez à un concessionnaire
Yamaha de remplacer le filtre de carburant si
nécessaire.
@
FJU01841
Réservoir de carburant
Contrôlez le réservoir d’essence 1
à la re-
cherche de fuites ou d’eau. Si vous trouvez de
l’eau dans le système d’alimentation ou si le ré-
servoir doit être nettoyé, demandez à un conces-
sionnaire Yamaha d’effectuer l’entretien du
scooter nautique.
UGU582A0.book Page 23 Friday, August 30, 2002 11:22 AM

4-24
ESD
GJU01953
Kraftstoffilter
Dieses Wasserfahrzeug ist mit einem Einweg-
Kraftstoffilter aus einem Stück ausgestattet 1
.
Der Kraftstoffilter sollte nach den ersten 10 Be-
triebsstunden oder nach dem ersten Betriebsmo-
nat gewechselt werden und danach alle
200 Stunden oder 24 Monate, oder falls Wasser
im Filter vorgefunden wird. Lassen Sie den Kraft-
stoffilter von einem Yamaha Vertragshändler er-
setzen, wenn es nötig wird.
@ Versuchen Sie nicht den Kraftstoffilter selbst
zu ersetzen. Durch einen fehlerhaft installier-
ten Filter kann Benzin austreten, was zu Feuer
oder Explosion führen kann. Lassen Sie den
Kraftstoffilter von einem Yamaha Vertrags-
händler ersetzen, falls es nötig wird.
@
GJU01841
Kraftstofftank
Den Kraftstofftank 1
auf Undichtigkeit oder
Wasser im Tank kontrollieren. Falls Wasser im
Kraftstofftank vorgefunden wird oder wenn der
Kraftstofftank gesäubert werden muß, lassen Sie
das Wasserfahrzeug von einem Yamaha Vertrags-
händler warten.
SJU01953
Filtro de combustible
Esta moto de agua está provista de un filtro de
combustible de una pieza y desechable 1
. El fil-
tro de combustible se debe cambiar después de
las primeras 10 horas o el primer mes de funcio-
namiento y, posteriormente, cada 200 horas o
24 meses, o siempre que se encuentre agua en el
filtro. Haga cambiar el filtro de combustible en
un concesionario Yamaha si es preciso.
@ No trate de cambiar el filtro de combustible
usted mismo. Un filtro de combustible instala-
do incorrectamente puede perder gasolina,
con el consiguiente riesgo de incendio o explo-
sión. Haga cambiar el filtro de combustible en
un concesionario Yamaha si es preciso.
@
SJU01841
Depósito de combustible
Compruebe el depósito de combustible 1
para ver si presenta fugas o contiene agua. Si de-
tecta agua en el sistema de combustible o si es
necesario limpiar el depósito, lleve la moto de
agua a un concesionario Yamaha.
UGU582A0.book Page 24 Friday, August 30, 2002 11:22 AM

4-25
F

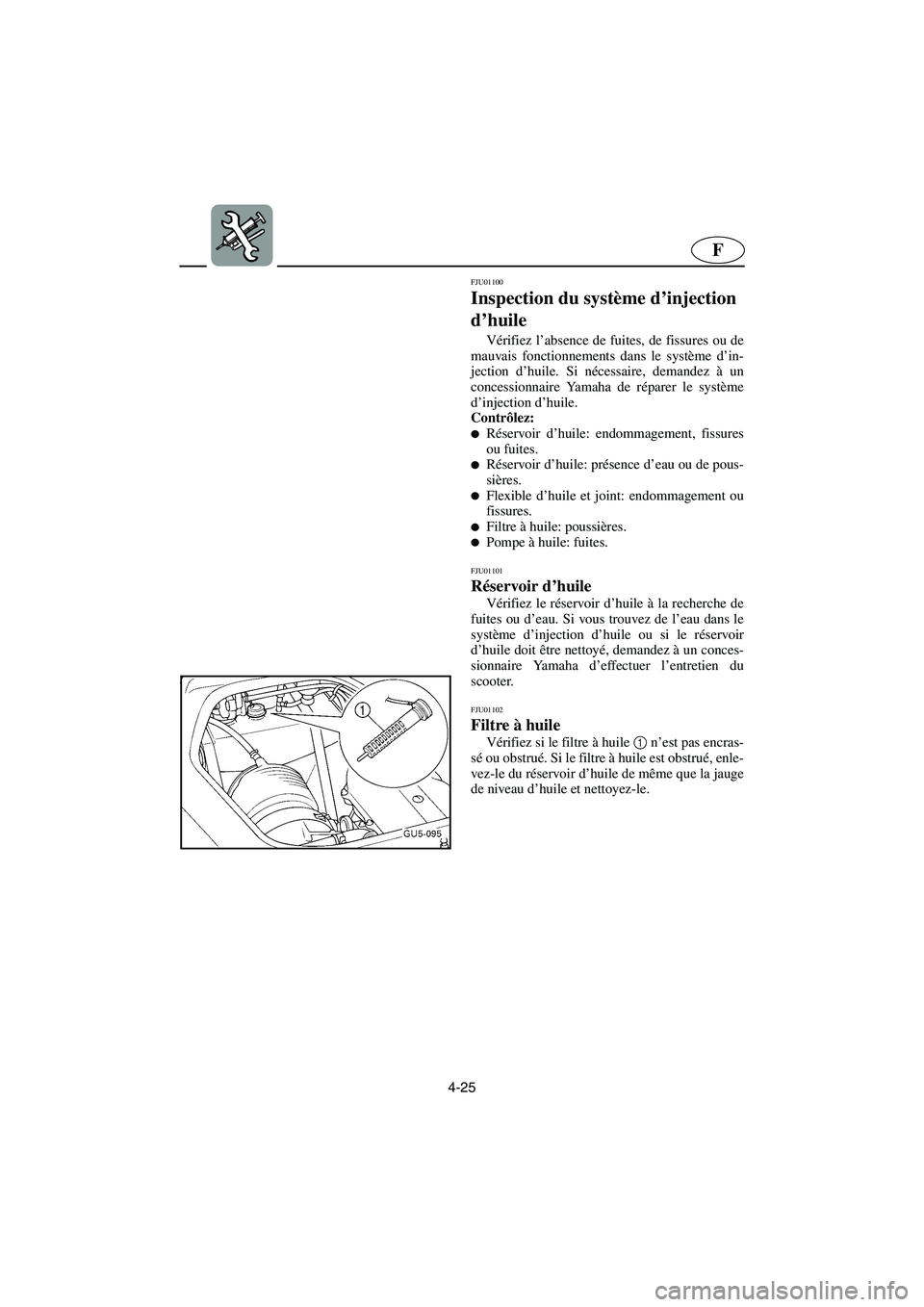

FJU01100
Inspection du système d’injection
d’huile
Vérifiez l’absence de fuites, de fissures ou de
mauvais fonctionnements dans le système d’in-
jection d’huile. Si nécessaire, demandez à un
concessionnaire Yamaha de réparer le système
d’injection d’huile.
Contrôlez:

Réservoir d’huile: endommagement, fissures
ou fuites.

Réservoir d’huile: présence d’eau ou de pous-
sières.

Flexible d’huile et joint: endommagement ou
fissures.

Filtre à huile: poussières.
Pompe à huile: fuites.
FJU01101
Réservoir d’huile
Vérifiez le réservoir d’huile à la recherche de
fuites ou d’eau. Si vous trouvez de l’eau dans le
système d’injection d’huile ou si le réservoir
d’huile doit être nettoyé, demandez à un conces-
sionnaire Yamaha d’effectuer l’entretien du
scooter.
FJU01102
Filtre à huile
Vérifiez si le filtre à huile 1
n’est pas encras-
sé ou obstrué. Si le filtre à huile est obstrué, enle-
vez-le du réservoir d’huile de même que la jauge
de niveau d’huile et nettoyez-le.
UGU582A0.book Page 25 Friday, August 30, 2002 11:22 AM

4-26
ESD
GJU01100
Überprüfung des
Öleinspritzsystems
Das Öleinspritzsystem auf Lecks, Risse oder
Fehlfunktionen kontrollieren. Lassen Sie das
Öleinspritzsystem von einem Yamaha Vertrags-
händler reparieren, falls dies nötig wird.
Kontrollieren:

Öltank auf Beschädigung, Risse oder Lecks.

Öltank auf Wasser oder Verunreinigung.
Ölschlauch und Verbindungsstück auf Beschä-
digung oder Risse.

Ölfilter auf Schmutz.
Ölpumpe auf Lecks.
GJU01101
Öltank
Den Öltank auf Undichtigkeit oder Wasser im
Tank kontrollieren. Falls Wasser im Öltank vorge-
funden wird, oder wenn der Öltank gesäubert
werden muß, lassen Sie das Wasserfahrzeug von
einem Yamaha Vertragshändler warten.
GJU01102
Ölfilter
Den Ölfilter 1
auf Schmutz und Verstopfungen
kontrollieren. Ist der Ölfilter verstopft, nehmen Sie
ihn zusammen mit dem Ölstandsensor aus dem
Öltank heraus, und säubern Sie ihn.
SJU01100
Revisión del sistema de inyección
de aceite
Compruebe si existen fugas, grietas o anoma-
lías en el sistema de inyección de aceite. Haga
reparar el sistema de inyección de aceite en un
concesionario Yamaha si es preciso.
Comprobar:

Daños, grietas o fugas en el depósito de acei-
te.

Presencia de agua o suciedad en el depósito
de aceite.

Daños o grietas en e tubo de aceite y la junta.

Suciedad en el filtro de aceite.

Fugas en la bomba de aceite.
SJU01101
Depósito de aceite
Compruebe si el depósito de aceite presenta
fugas o contiene agua. Si detecta agua en el siste-
ma de inyección de aceite o si es necesario lim-
piar el depósito, lleve la moto de agua a un con-
cesionario Yamaha.
SJU01102
Filtro de aceite
Compruebe si el filtro de aceite 1
está sucio
u obstruido. Si el filtro de aceite está obstruido,
extráigalo del depósito junto con el medidor de
nivel de aceite y límpielo.
UGU582A0.book Page 26 Friday, August 30, 2002 11:22 AM

4-27
F
FJU01897

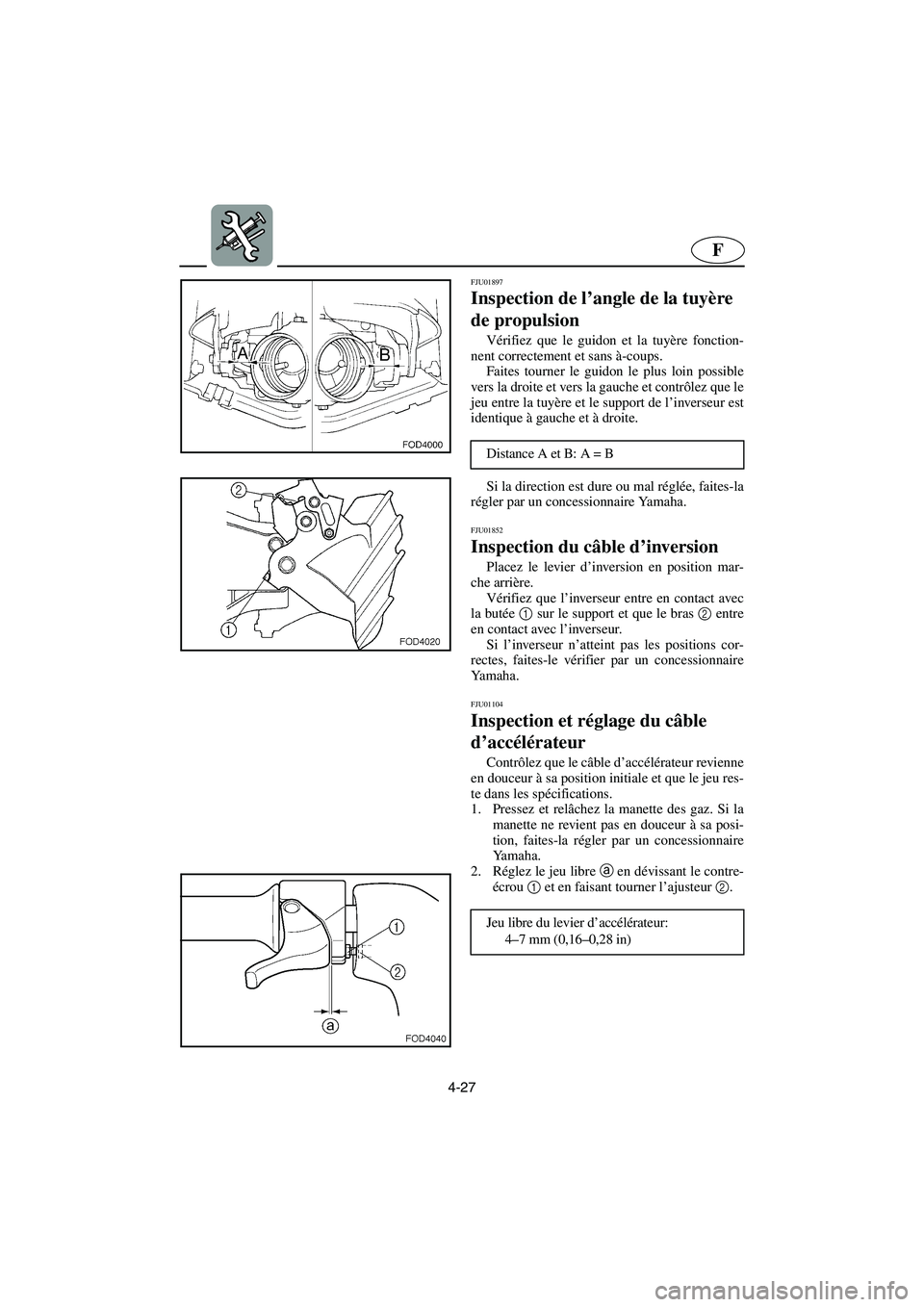

Inspection de l’angle de la tuyère
de propulsion
Vérifiez que le guidon et la tuyère fonction-
nent correctement et sans à-coups.
Faites tourner le guidon le plus loin possible
vers la droite et vers la gauche et contrôlez que le
jeu entre la tuyère et le support de l’inverseur est
identique à gauche et à droite.
Si la direction est dure ou mal réglée, faites-la
régler par un concessionnaire Yamaha.
FJU01852
Inspection du câble d’inversion
Placez le levier d’inversion en position mar-
che arrière.
Vérifiez que l’inverseur entre en contact avec
la butée 1
sur le support et que le bras 2
entre
en contact avec l’inverseur.
Si l’inverseur n’atteint pas les positions cor-
rectes, faites-le vérifier par un concessionnaire
Ya m a h a .
FJU01104
Inspection et réglage du câble
d’accélérateur
Contrôlez que le câble d’accélérateur revienne
en douceur à sa position initiale et que le jeu res-
te dans les spécifications.
1. Pressez et relâchez la manette des gaz. Si la
manette ne revient pas en douceur à sa posi-
tion, faites-la régler par un concessionnaire
Ya m a h a .
2. Réglez le jeu libre a
en dévissant le contre-
écrou 1
et en faisant tourner l’ajusteur 2
. Distance A et B: A = B
Jeu libre du levier d’accélérateur:
4–7 mm (0,16–0,28 in)
UGU582A0.book Page 27 Friday, August 30, 2002 11:22 AM

4-28
ESD
GJU01897

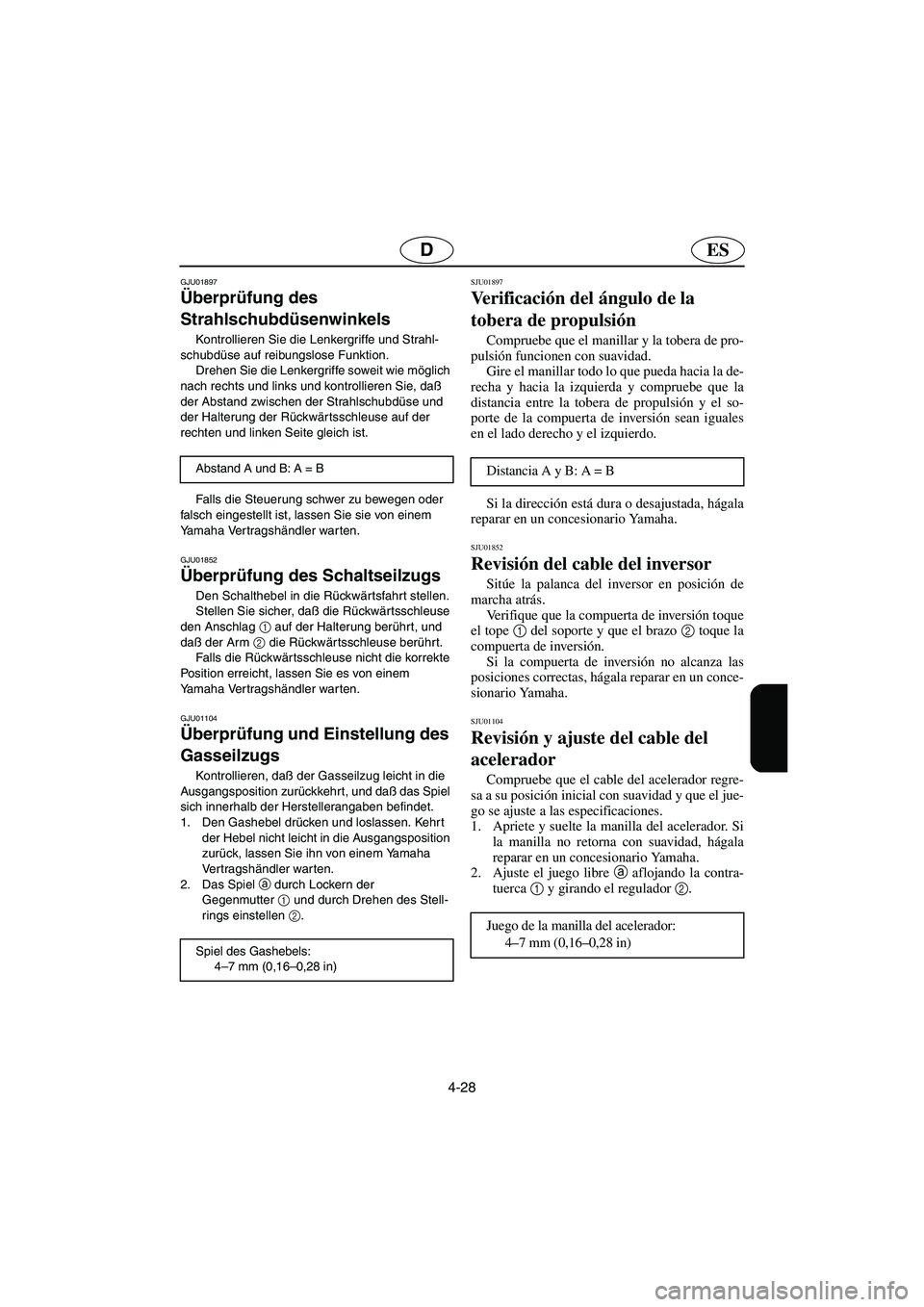

Überprüfung des
Strahlschubdüsenwinkels
Kontrollieren Sie die Lenkergriffe und Strahl-
schubdüse auf reibungslose Funktion.
Drehen Sie die Lenkergriffe soweit wie möglich
nach rechts und links und kontrollieren Sie, daß
der Abstand zwischen der Strahlschubdüse und
der Halterung der Rückwär tsschleuse auf der
rechten und linken Seite gleich ist.
Falls die Steuerung schwer zu bewegen oder
falsch eingestellt ist, lassen Sie sie von einem
Yamaha Vertragshändler warten.
GJU01852
Überprüfung des Schaltseilzugs
Den Schalthebel in die Rückwär tsfahrt stellen.
Stellen Sie sicher, daß die Rückwärtsschleuse
den Anschlag 1
auf der Halterung berührt, und
daß der Arm 2
die Rückwärtsschleuse berührt.
Falls die Rückwärtsschleuse nicht die korrekte
Position erreicht, lassen Sie es von einem
Yamaha Vertragshändler warten.
GJU01104
Überprüfung und Einstellung des
Gasseilzugs
Kontrollieren, daß der Gasseilzug leicht in die
Ausgangsposition zurückkehrt, und daß das Spiel
sich innerhalb der Herstellerangaben befindet.
1. Den Gashebel drücken und loslassen. Kehrt
der Hebel nicht leicht in die Ausgangsposition
zurück, lassen Sie ihn von einem Yamaha
Ver tragshändler warten.
2. Das Spiel a
durch Lockern der
Gegenmutter1
und durch Drehen des Stell-
rings einstellen2
. Abstand A und B: A = B
Spiel des Gashebels:
4–7 mm (0,16–0,28 in)
SJU01897
Verificación del ángulo de la
tobera de propulsión
Compruebe que el manillar y la tobera de pro-
pulsión funcionen con suavidad.
Gire el manillar todo lo que pueda hacia la de-
recha y hacia la izquierda y compruebe que la
distancia entre la tobera de propulsión y el so-
porte de la compuerta de inversión sean iguales
en el lado derecho y el izquierdo.
Si la dirección está dura o desajustada, hágala
reparar en un concesionario Yamaha.
SJU01852
Revisión del cable del inversor
Sitúe la palanca del inversor en posición de
marcha atrás.
Verifique que la compuerta de inversión toque
el tope 1
del soporte y que el brazo 2
toque la
compuerta de inversión.
Si la compuerta de inversión no alcanza las
posiciones correctas, hágala reparar en un conce-
sionario Yamaha.
SJU01104
Revisión y ajuste del cable del
acelerador
Compruebe que el cable del acelerador regre-
sa a su posición inicial con suavidad y que el jue-
go se ajuste a las especificaciones.
1. Apriete y suelte la manilla del acelerador. Si
la manilla no retorna con suavidad, hágala
reparar en un concesionario Yamaha.
2. Ajuste el juego libre
a aflojando la contra-
tuerca 1
y girando el regulador 2
. Distancia A y B: A = B
Juego de la manilla del acelerador:
4–7 mm (0,16–0,28 in)
UGU582A0.book Page 28 Friday, August 30, 2002 11:22 AM

4-29
F
FJU01842

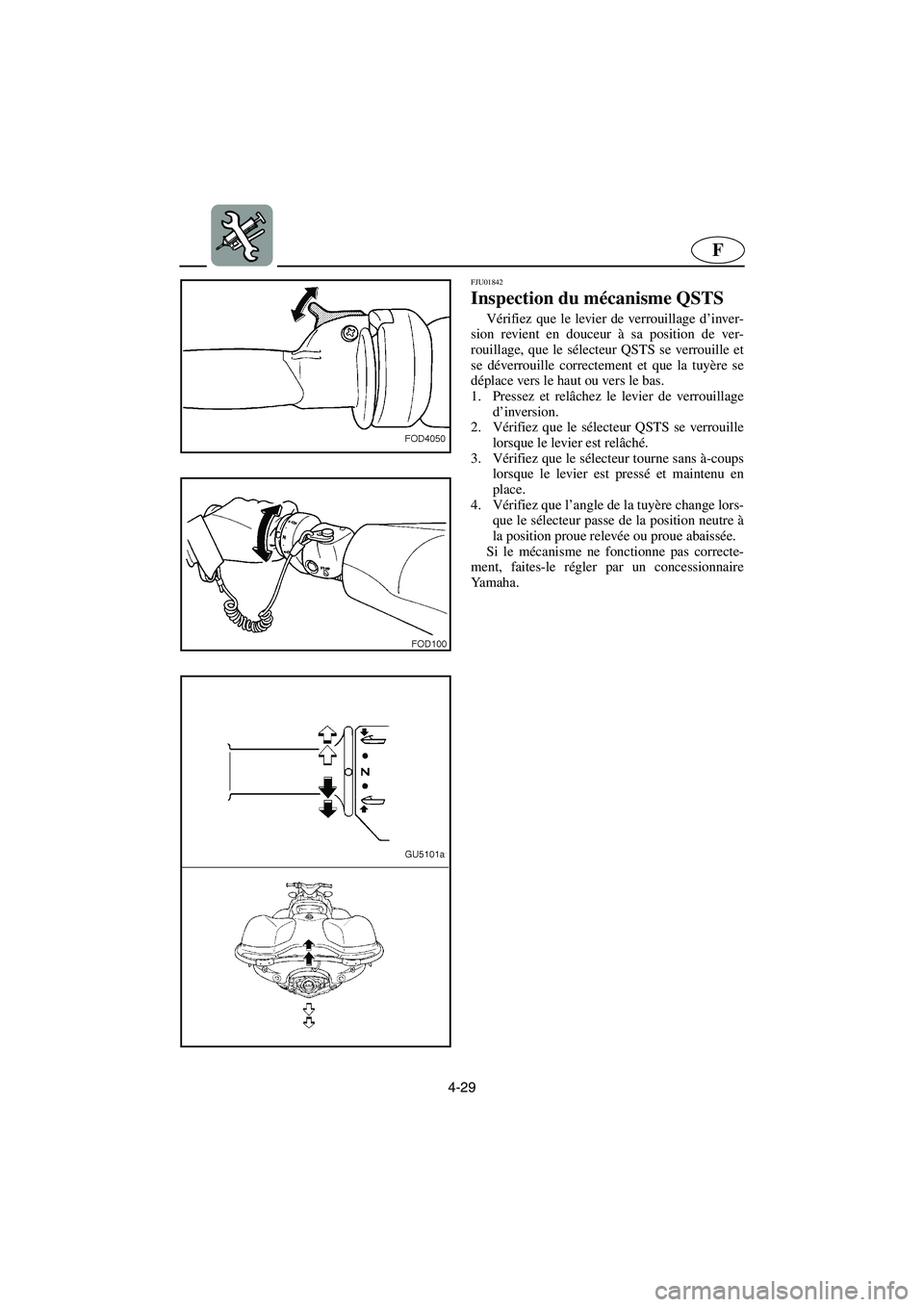

Inspection du mécanisme QSTS
Vérifiez que le levier de verrouillage d’inver-
sion revient en douceur à sa position de ver-
rouillage, que le sélecteur QSTS se verrouille et
se déverrouille correctement et que la tuyère se
déplace vers le haut ou vers le bas.
1. Pressez et relâchez le levier de verrouillage
d’inversion.
2. Vérifiez que le sélecteur QSTS se verrouille
lorsque le levier est relâché.
3. Vérifiez que le sélecteur tourne sans à-coups
lorsque le levier est pressé et maintenu en
place.
4. Vérifiez que l’angle de la tuyère change lors-
que le sélecteur passe de la position neutre à
la position proue relevée ou proue abaissée.
Si le mécanisme ne fonctionne pas correcte-
ment, faites-le régler par un concessionnaire
Ya m a h a .
UGU582A0.book Page 29 Friday, August 30, 2002 11:22 AM
