Cuadro de mantenimiento periódico
El siguiente cuadro contiene directrices generales para realizar el mantenimiento periódico. No
obstante, según las condiciones de utilización

Page 195 of 250

YAMAHA GP1300R 2003 Notices Demploi (in French) 4-26
ESD
GJU18890

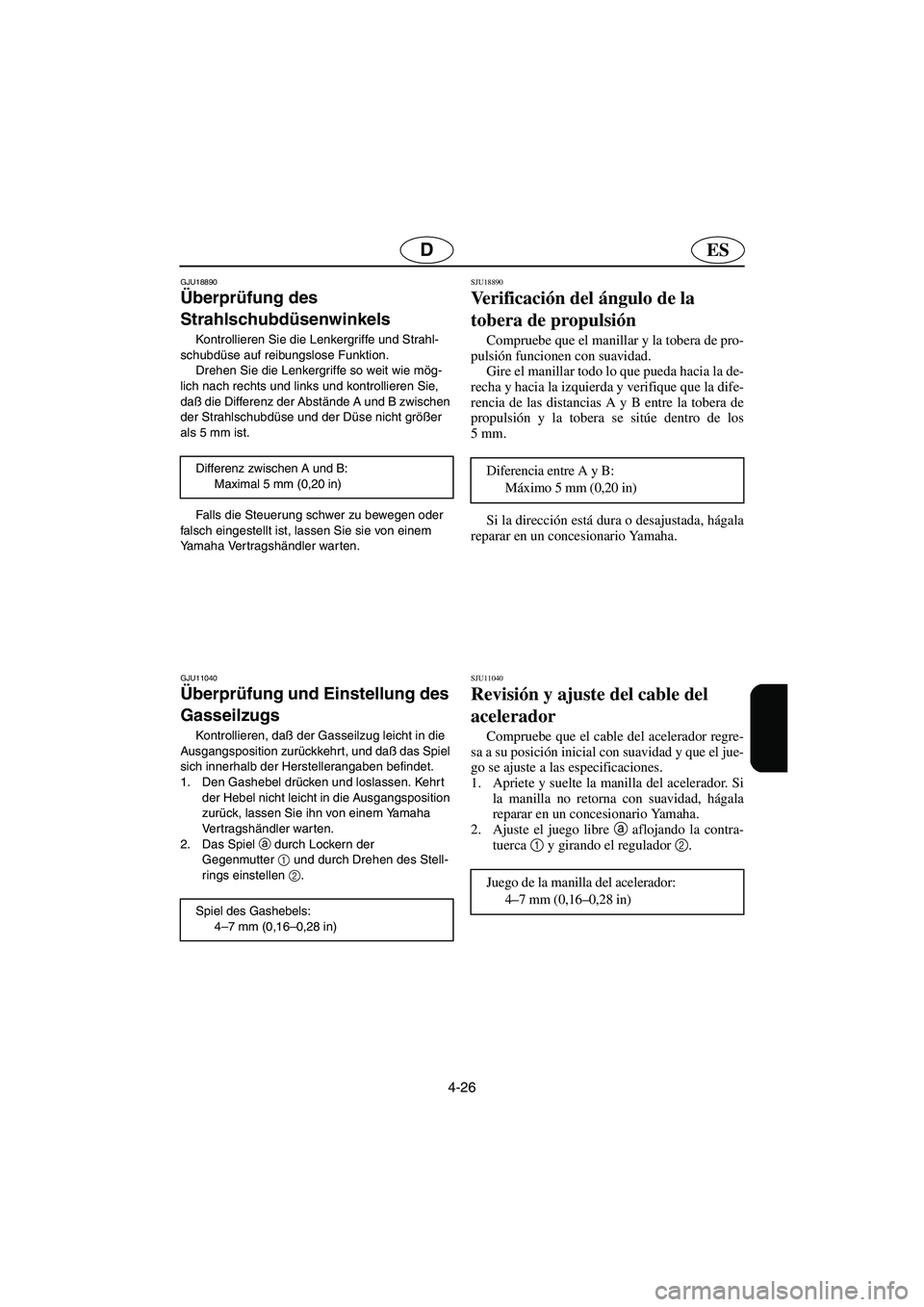

Überprüfung des
Strahlschubdüsenwinkels
Kontrollieren Sie die Lenkergriffe und Strahl-
schubdüse auf reibungslose Funktion.
Drehen Sie die Lenkergriffe so weit wie mög-
lic

4-26
ESD
GJU18890
Überprüfung des
Strahlschubdüsenwinkels
Kontrollieren Sie die Lenkergriffe und Strahl-
schubdüse auf reibungslose Funktion.
Drehen Sie die Lenkergriffe so weit wie mög-
lich nach rechts und links und kontrollieren Sie,
daß die Differenz der Abstände A und B zwischen
der Strahlschubdüse und der Düse nicht größer
als 5 mm ist.
Falls die Steuerung schwer zu bewegen oder
falsch eingestellt ist, lassen Sie sie von einem
Yamaha Vertragshändler warten. Differenz zwischen A und B:
Maximal 5 mm (0,20 in)
GJU11040
Überprüfung und Einstellung des
Gasseilzugs
Kontrollieren, daß der Gasseilzug leicht in die
Ausgangsposition zurückkehrt, und daß das Spiel
sich innerhalb der Herstellerangaben befindet.
1. Den Gashebel drücken und loslassen. Kehrt
der Hebel nicht leicht in die Ausgangsposition
zurück, lassen Sie ihn von einem Yamaha
Ver tragshändler warten.
2. Das Spiel a
durch Lockern der
Gegenmutter1
und durch Drehen des Stell-
rings einstellen2
.
Spiel des Gashebels:
4–7 mm (0,16–0,28 in)
SJU18890
Verificación del ángulo de la
tobera de propulsión
Compruebe que el manillar y la tobera de pro-
pulsión funcionen con suavidad.
Gire el manillar todo lo que pueda hacia la de-
recha y hacia la izquierda y verifique que la dife-
rencia de las distancias A y B entre la tobera de
propulsión y la tobera se sitúe dentro de los
5mm.
Si la dirección está dura o desajustada, hágala
reparar en un concesionario Yamaha. Diferencia entre A y B:
Máximo 5 mm (0,20 in)
SJU11040
Revisión y ajuste del cable del
acelerador
Compruebe que el cable del acelerador regre-
sa a su posición inicial con suavidad y que el jue-
go se ajuste a las especificaciones.
1. Apriete y suelte la manilla del acelerador. Si
la manilla no retorna con suavidad, hágala
reparar en un concesionario Yamaha.
2. Ajuste el juego libre
a aflojando la contra-
tuerca 1
y girando el regulador 2
.
Juego de la manilla del acelerador:
4–7 mm (0,16–0,28 in)
UF1G80A0.book Page 26 Thursday, December 19, 2002 4:18 PM

Page 199 of 250

YAMAHA GP1300R 2003 Notices Demploi (in French) 4-30
ESD
GJU11061
Säuberung und Einstellung der
Zündkerzen
Die Zündkerze ist ein wichtiger Bestandteil des
Motors und ist leicht zu überprüfen. Der Zustand
der Zündkerze kann etwas über den

4-30
ESD
GJU11061
Säuberung und Einstellung der
Zündkerzen
Die Zündkerze ist ein wichtiger Bestandteil des
Motors und ist leicht zu überprüfen. Der Zustand
der Zündkerze kann etwas über den Zustand des
Motors aussagen. Wenn zum Beispiel das Porzel-
lan der Mittelelektrode sehr weiß ist, könnte dies
ein Leck im Lufteinlaß, oder ein Vergaserproblem
in diesem Zylinder bedeuten. Versuchen Sie
nicht, Probleme selbst zu diagnostizieren. Lassen
Sie Ihr Wasserfahrzeug von einem Yamaha-Ver-
tragshändler warten.
Entfernen und überprüfen Sie die Zündkerzen
regelmäßig. Hitze und Ablagerungen lassen die
Zündkerze langsam abnutzen und erodieren.
Weist die Elektrode zuviel Erosion auf oder lagert
sich zuviel Kohlenstoff oder anderes ab, ersetzen
Sie die Zündkerze mit einer anderen Zündkerze
der vorgeschriebenen Sorte.
Den Elektrodenabstand a
mit einer Fühlerleh-
re messen, bevor die Zündkerze eingebaut wird.
Die Zündkerzen ersetzen oder ggf. den Elektro-
denabstand vorschriftsmäßig einstellen.
Um die Zündkerze einzubauen:
1. Die Dichtungsoberfläche säubern.
2. Jeglichen Schmutz von den Zündkerzenge-
winden abwischen.
3. Die Zündkerze bis zum richtigen Drehmoment
festziehen. Standard Zündkerze: BR8ES-11
Elektrodenabstand:
1,0–1,1 mm (0,039–0,043 in)
Anzugsdrehmoment der Zündkerze:
25 N·m (2,5 kgf·m, 18 ft·lb)
SJU11061
Limpieza y ajuste de las bujías
La bujía es un componente importante del
motor y resulta fácil de revisar. El estado de una
bujía puede ser indicativo del estado del motor.
Por ejemplo, si la porcelana del electrodo central
está muy blanca, puede indicar una fuga de aire
de admisión o un problema de carburación en ese
cilindro. No trate de diagnosticar ningún proble-
ma usted mismo. Haga reparar la moto de agua
en un concesionario Yamaha.
Desmonte y revise las bujías periódicamente;
el calor y la acumulación de residuos deterioran
y desgastan lentamente las bujías. Si el desgaste
del electrodo o la acumulación de carbonilla y
otros residuos son excesivos, cambie la bujía por
una nueva del tipo especificado.
Mida la distancia entre electrodos de la
bujía
a con una galga de espesores antes de ins-
talar la bujía. Cambie las bujías o ajuste la dis-
tancia entre electrodos al valor especificado se-
gún sea necesario.
Para instalar la bujía:
1. Limpie la superficie de la junta.
2. Elimine la suciedad de la rosca de la bujía.
3. Enrosque la bujía con el par de apriete co-
rrecto. Bujía estándar: BR8ES-11
Distancia entre electrodos:
1,0–1,1 mm (0,039–0,043 in)
Par de apriete de la bujía:
25 N·m (2,5 kgf·m, 18 ft·lb)
UF1G80A0.book Page 30 Thursday, December 19, 2002 4:18 PM

Page 201 of 250

YAMAHA GP1300R 2003 Notices Demploi (in French) 4-32
ESD
HINWEIS:@ Jegliches Wasser auf der Zündkerze oder im
Zündkerzenstecker abwischen, bevor Sie den
Zündkerzenstecker einbauen. Den Zündker-
zenstecker nach unten drücken, bis es klickt.

4-32
ESD
HINWEIS:@ Jegliches Wasser auf der Zündkerze oder im
Zündkerzenstecker abwischen, bevor Sie den
Zündkerzenstecker einbauen. Den Zündker-
zenstecker nach unten drücken, bis es klickt.
Steht beim Einbau einer neuen Zündkerze kein
Drehmomentschlüssel zur Verfügung, gilt als
Richtlinie für den richtigen Anzugsdrehmoment
die Zündkerze um eine 1/4 bis 1/2 Drehung fe-
ster einzuschrauben, nachdem sie von Hand
festgezogen wurde. Lassen Sie die Zündkerze
so bald wie möglich auf den richtigen Drehmo-
ment mit einem Drehmomentschlüssel einstel-
len.
@
@ Achten Sie sorgfältig darauf, die Isolierung
beim Aus- oder Einbau einer Zündkerze nicht
zu beschädigen. Durch eine beschädigte Iso-
lierung könnten Funken entweichen und dies
könnte zu Explosion oder Feuer führen.
@
GJU20111
Schmierstellen
Um sich bewegende Teile reibungslos dauer-
haft gleiten und rotieren zu lassen, tragen Sie
wasserfestes Schmiermittel auf diese auf.
Empfohlenes wasserfestes Schmiermittel:
Yamaha Marine Fett/Yamaha Fett A
Gasseilzug (Lenkergriffende)
Den Gashebel ziehen und die Dichtung abneh-
men 1
. Ein Rostschutzmittel auf die äußere
Ummantelung sprühen. Die Dichtung wieder
gut einsetzen.
NOTA:@ Elimine el agua que pueda haber en la bujía o
en el interior de la tapa de bujía antes de colo-
car ésta. Presione la tapa de bujía hacia abajo
hasta que encaje.
Si no dispone de una llave dinamométrica
para instalar una bujía nueva, una buena esti-
mación del par de apriete correcto es entre 1/4
y 1/2 de vuelta después de apretarla a mano.
Haga ajustar la bujía al par de apriete correcto
lo antes posible con una llave dinamométrica.
@
@ Procure no dañar el aislador cuando desmon-
te o monte una bujía. Con un aislador dañado
se pueden producir fugas de chispas, con el
consiguiente riesgo de explosión o incendio.
@
SJU20111
Puntos de engrase
Para mantener el deslizamiento o rotación
suave de las piezas móviles, aplíqueles una capa
fina de grasa hidrófuga.
Grasa hidrófuga recomendada:
Grasa marina de Yamaha/
Yamaha Grease A
Cable del acelerador (extremo del manillar)
Tire de la manilla del acelerador y extraiga la
junta 1
. Aplique un antioxidante al cable ex-
terior. Coloque de nuevo la junta firmemente.
UF1G80A0.book Page 32 Thursday, December 19, 2002 4:18 PM

Page 206 of 250

YAMAHA GP1300R 2003 Notices Demploi (in French) 4-37
F
FJU19710
Inspection de la batterie
Vérifiez le niveau de l’électrolyte et contrôlez
que les câbles positif et négatif sont bien fixés.
@ L’électrolyte de la batterie est un produi

Page 207 of 250

YAMAHA GP1300R 2003 Notices Demploi (in French) 4-38
ESD
GJU19710
Überprüfung der Batterie
Den Batteriesäurestand überprüfen und si-
cherstellen, daß die Minus- und Plus-Kabel gut
befestigt sind.
@ Batteriesäure ist giftig und gefährli

4-38
ESD
GJU19710
Überprüfung der Batterie
Den Batteriesäurestand überprüfen und si-
cherstellen, daß die Minus- und Plus-Kabel gut
befestigt sind.
@ Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verur-
sachen. Batteriesäure enthält Schwefelsäu-
re. Kontakt mit Haut, Augen oder Kleidung
vermeiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Bittererde (Magnesia),
geschlagene rohe Eier oder Pflanzenöl ein-
nehmen. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser aus-
spülen und sofort den Arzt rufen.
Batterien erzeugen explosive Gase. Fun-
ken, offenes Feuer, Zigaretten usw. außer
Reichweite halten. Wird die Batterie in ei-
nem abgeschlossenen Raum verwendet,
oder geladen, stellen Sie sicher, daß er gut
belüftet ist. Tragen Sie bei Arbeiten in der
Nähe von Batterien immer einen Augen-
schutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.
Es ist sicherzustellen, daß der Entlüfter-
schlauch an die Batterie angeschlossen
wird. Durch einen beschädigten, blockier-
ten oder nicht richtig angeschlossenen Ent-
lüfterschlauch könnte sie Feuer fangen
oder explodieren.
@
@ Achten Sie sorgfältig darauf, die Batterie
nicht auf die Seite zu legen.
Stellen Sie sicher, daß Sie die Batterie aus
dem Batteriefach herausnehmen, wenn Sie
Batteriesäure nachfüllen oder die Batterie
aufladen.
@
SJU19710
Revisión de la batería
Compruebe el nivel del electrólito de la bate-
ría y verifique que los cables negativo y positivo
estén firmemente sujetos.
@ El electrólito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de
agua o leche. Seguidamente ingerir magne-
sia, huevo batido o aceite vegetal. Llamar a
un médico inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, llamas,
cigarrillos, etc. Si va a utilizar o cargar la
batería en un espacio cerrado, verifique
que esté bien ventilado. Protéjase siempre
los ojos cuando trabaje cerca de una bate-
ría.
MANTÉNGALA FUERA DEL ALCAN-
CE DE LOS NIÑOS.
Asegúrese de conectar el tubo respiradero
a la batería. Podría producirse un incendio
o una explosión si dicho tubo está dañado,
obstruido o no está correctamente conecta-
do.
@
@ No tumbe la batería sobre su costado.
No olvide desmontar la batería de su com-
partimento para añadir electrólito o car-
garla.
@
UF1G80A0.book Page 38 Thursday, December 19, 2002 4:18 PM

Page 209 of 250

YAMAHA GP1300R 2003 Notices Demploi (in French) 4-40
ESD
Wiederauffüllen der Batterie:
1. Sicherstellen, daß der Säurestand zwischen
der oberen 1
und unteren 2
Standmarkie-
rung steht.
2. Die Batterie mit destilliertem Wasser auffül-
len,

4-40
ESD
Wiederauffüllen der Batterie:
1. Sicherstellen, daß der Säurestand zwischen
der oberen 1
und unteren 2
Standmarkie-
rung steht.
2. Die Batterie mit destilliertem Wasser auffül-
len, falls nötig.
@ Normales Leitungswasser enthält Mineralien,
die für Batterien schädlich sind. Zum Wieder-
auffüllen der Batterie nur destilliertes Wasser
verwenden.
@
Laden der Batterie:
@ Nicht versuchen die Batterie zu schnell aufzu-
laden. Die Lebensdauer der Batterie könnte
sich dadurch verkürzen.
@
Es wird empfohlen die Batterie von einer
Yamaha-Fachwerkstatt aufladen zu lassen. Falls
Sie die Batterie selbst aufladen, lesen Sie vor
dem Laden aufmerksam die Anweisungen für das
Batterie-Ladegerät durch und befolgen Sie die fol-
genden Punkte.
1. Alle Kappen von den Batterie-Elementen ent-
fernen.
2. Destilliertes Wasser zum vorgeschriebenen
Stand auffüllen, falls der Batteriesäurestand
niedrig ist.
3. Die Ladegeschwindigkeit auf 1,9 Ampere ein-
stellen und die Batterie langsam laden, bis die
explosiven Gase heftig aus den Batterie-Ele-
menten austreten.
Anschließen der Batteriepole:
1. Sicherstellen, daß die Verbindungen korrekt
sind, wenn Sie die Batterie in das Wasser-
fahrzeug einsetzen.
2. Sicherstellen, daß der Entlüfterschlauch rich-
tig angeschlossen und nicht beschädigt oder
blockier t ist.
3. Sicherstellen, daß die Batterie nicht verrut-
schen kann.
1
Plus (+): Rotes Kabel
2
Minus (–): Schwarzes Kabel
3
Entlüfterschlauch
Para rellenar la batería:
1. Verifique que el nivel del electrólito se en-
cuentre entre las marcas 1
de nivel 2
supe-
rior e inferior.
2. Rellene la batería con agua destilada si es
preciso.
@ El agua del grifo contiene minerales que re-
sultan dañinos para una batería. Utilice úni-
camente agua destilada para rellenar la bate-
ría.
@
Para recargar la batería:
@ No intente cargar una batería apresurada-
mente. La duración de la batería podría dis-
minuir.
@
Es recomendable que un concesionario
Yamaha cargue la batería. Si lo hace usted mis-
mo, lea cuidadosamente las instrucciones del
cargador antes de realizar a carga y siga los si-
guientes puntos.
1. Retire todos los tapones de la célula de la ba-
tería.
2. Añada agua destilada hasta el nivel especifi-
cado si el nivel del electrólito estuviera bajo.
3. Ajuste la proporción de carga en 1,9 ampe-
rios y cargue lentamente la batería hasta que
se descarguen los gases explosivos de las cé-
lulas d la batería.
Para conectar los terminales de la batería:
1. Verifique que las conexiones sean correctas
cuando monte la batería en la moto de agua.
2. Verifique que el tubo respiradero esté correc-
tamente acoplado y que no esté roto ni obs-
truido.
3. Verifique que la batería quede bien sujeta.
1
Positivo (+): Cable rojo
2
Negativo (–): Cable negro
3
Tubo respiradero
UF1G80A0.book Page 40 Thursday, December 19, 2002 4:18 PM

Page 213 of 250

YAMAHA GP1300R 2003 Notices Demploi (in French) 4-44
ESD
GJU18250
Auswechseln der Sicherung
Die Sicherung befindet sich im
Elektrokasten1
.
Um die Sicherung auszuwechseln:
1. Die Kappe 2
abnehmen.
2. Die Sicherung 4
mit einer
Ersatzsicherun

Load next 8 pages

Page: < prev 1-10 ... 17-24 25-32 33-40 41-48 49-56 57-64 next >

cooling air bleeding recommended oil towing battery engine oil capacity
