2003 YAMAHA GP1300R ESP

3-4
ESD

Den Tank nicht überfüllen. Hören Sie mit
dem Füllen auf, wenn der Kraftstoffstand
das untere Ende des Einfüllstutzens er-
reicht hat. Nicht den Einfüllstutzen auffül-
len, da sich der Kraftstoff ausdehnt, wenn
er warm wird und dann überlaufen kann.
Wird das Wasserfahrzeug vorübergehend
mit einem vollem Tank stehen gelassen,
darf es nicht direkter Sonnenbestrahlung
ausgesetzt sein. Das Wasserfahrzeug in ei-
nem gut belüfteten Bereich und in waag-
rechter Stellung stehenlassen.

Nach dem Tanken den Tankdeckel gut ver-
schließen.

Falls Sie Benzin hinunterschlucken, zu viel
Benzindämpfe einatmen oder Ihre Augen in
Kontakt mit Benzin gekommen sind, sofort
den Arzt rufen.

Falls Benzin auf Ihre Haut gelangt, dieses
sofort mit Wasser und Seife abwaschen.
Wechseln Sie die Kleidung, falls Benzin
daran gekommen ist.
@
@
Kein verbleites Benzin benutzen. Verbleites
Benzin kann den Katalysator ernsthaft be-
schädigen.

Nur frisches Benzin verwenden, das in sau-
beren Behältern aufbewahrt wurde.
@
Empfohlenes Benzin:
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von
86 (Pumpoktanzahl) = (R+M)/2
90 (Researchoktanzahl)

Evite llenar excesivamente el depósito de
combustible. Deje de añadir combustible
cuando el nivel llegue justo a la parte infe-
rior del tubo de llenado. No llene el tubo de
llenado, ya que el combustible se expande
al calentarse y puede desbordarse. Si va a
dejar temporalmente la moto de agua con
el depósito de combustible lleno, no la deje
al sol. Sitúela en posición horizontal y en
una zona bien ventilada.

Apriete firmemente el tapón de llenado
después de repostar.

Si ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos, acuda inmediatamente al médico.

Si se salpica la piel con gasolina, lávese in-
mediatamente con agua y jabón. Cámbiese
de ropa si se salpica con gasolina.
@
@
No utilice gasolina con plomo. La gasolina
con plomo puede averiar gravemente el ca-
talizador.

Utilice únicamente gasolina nueva que se
haya almacenado en contenedores limpios.
@
Gasolina recomendada:
Gasolina normal sin plomo con un
octanaje mínimo de
86 (octanaje en surtidor) = (R+M)/2
90 (octanaje analizado)
UF1G80A0.book Page 4 Thursday, December 19, 2002 4:18 PM

3-6
ESD
GJU18320
Gasohol
Es gibt zwei Arten von Gasohol: Gasohol, das
Äthanol enthält und das, das Methanol enthält.
Gasohol, das Äthanol enthält, kann verwendet
werden, wenn der Äthanolgehalt nicht über 10%
liegt und der Kraftstoff die Mindestoktanzahl auf-
weist.
Gasohol, das Methanol enthält, wird von
Yamaha nicht empfohlen, da es Schaden am
Kraftstoffsystem oder Motorleistungsprobleme
verursachen kann.
GJU11870
2-Takt-Motoröl
@ Ausschließlich YAMALUBE 2-W Öl verwenden.
Wird irgendein anderes Öl verwendet, können
der Katalysator und andere Motorbestandteile
ernsthaft beschädigt werden.
@
HINWEIS:@ YAMALUBE 2-W wurde für dieses Wasserfahr-
zeug entwickelt und ist von einem Yamaha-Ver-
tragshändler erhältlich.
@
Empfohlene Ölsorte:
Ausschließlich YAMALUBE 2-W Öl
SJU18320
Mezcla de gasolina y alcohol etílico
Existen dos tipos de mezcla de gasolina y al-
cohol etílico: mezcla que contiene etanol, el cual
contiene metanol.
Puede utilizarse una mezcla de gasolina y al-
cohol etílico que contenga etanol si el contenido
de éste no supera el 10% y el combustible cum-
ple con el requisito de octanaje mínimo.
Yamaha no recomienda el uso de mezcla de
gasolina y alcohol etílico, ya que puede dañar el
sistema de combustible u ocasionar problemas
de rendimiento del motor.
SJU11870
Aceite para motores de 2 tiempos
@ Utilice únicamente aceite YAMALUBE 2-W.
El uso de otro aceite puede provocar averías
graves en el catalizador y otros componentes
del motor.
@
NOTA:@ El aceite YAMALUBE 2-W se ha desarrollado
específicamente para esta moto de agua y se pue-
de obtener en un concesionario Yamaha.
@
Aceite de motor recomendado:
Únicamente YAMALUBE 2-W
UF1G80A0.book Page 6 Thursday, December 19, 2002 4:18 PM

3-11
F
FJU13460
Contrôles préalables
FJU13470
Liste de vérification des contrôles préalables
Ava n t d’utiliser ce scooter nautique, effectuez les vérifications de la liste de contrôle suivante. Re-
portez-vous au texte correspondant dans le présent chapitre pour plus de détails sur la manière d’ef-
fectuer ces vérifications.
@ Si l’un des points du contrôle préalable à l’utilisation ne donne pas entière satisfaction, faites-le
vérifier et réparer avant d’utiliser le scooter, pour éviter tout risque d’accident.
@
POC-***
N.B.:@ Les contrôles préalables doivent être soigneusement effectués avant chaque utilisation du scooter.
Cette procédure peut s’exécuter très rapidement. Le temps que vous y consacrez est un investisse-
ment en termes de sécurité et de fiabilité.
@
ELEMENT ACTION PAGE
Compartiment moteur Déposez le siège et le compartiment de rangement avant pour
aérer le compartiment moteur. Contrôlez qu’il n’y a pas de
vapeurs de carburant ni de connexions électriques lâches3-15
Fond de cale Vérifiez et éliminez tous les résidus d’eau et de carburant si
nécessaire3-17
Accélérateur Vérifiez que la manette des gaz revient automatiquement en
position3-23
Système de direction Vérifiez le bon fonctionnement de la direction 3-23
Carburant et huile Vérifiez les niveaux de carburant et d’huile, faites l’appoint si
nécessaire
Vérifiez que les tuyaux et réservoirs ne présentent pas de
fuites3-15
Séparateur d’eau Vérifiez qu’il ne contient pas d’eau, évacuez-la si nécessaire 3-17
Batterie Vérifiez le niveau de l’électrolyte et l’état de charge de la
batterie3-19
Capot Contrôlez que le capot est bien fermé2-11
Siège Contrôlez que le siège est correctement fixé2-9
Coque/Pont Contrôlez l’absence de fissures ou autres dommages dans la
coque et le pont—
Tuyère Vérifiez qu’elle n’est pas obstruée par des débris, éliminez-
les si nécessaire3-25
Extincteur Vérifiez son état et remplacez-le si nécessaire 3-21
Cordon du coupe-circuit du moteur Vérifiez son état et remplacez-le s’il est élimé ou cassé3-25
Contacteurs Vérifiez le fonctionnement du contacteur de démarrage, de
l’interrupteur d’arrêt du moteur et du coupe-circuit de
sécurité du moteur lorsque le scooter est à l’eau3-27
Sortie témoin d’eau de refroidissement Vérifiez que de l’eau s’en écoule lorsque le moteur tourne et
que le scooter est à l’eau3-27
Centre d’information multifonction Contrôlez les indications d’avertissement et contrôlez son
bon fonctionnement3-27
UF1G80A0.book Page 11 Thursday, December 19, 2002 4:18 PM

3-16
ESD
GJU10480
Prüfpunkte vor der
Inbetriebnahme
GJU10500
Motorraum
Vor jeder Benutzung den Motorraum belüften.
Um den Motorraum zu belüften, den Sitz und
das vordere Ablagefach ausbauen. (Sitz siehe
Seite 2-10 und vorderes Ablagefach siehe Seite
2-40.) Lassen Sie den Motorraum einige Minuten
offen, damit eventuelle Kraftstoffdämpfe entwei-
chen können. Kontrollieren Sie auch, ob lose
elektrische Verbindungen vorhanden sind.
@ Ein Versäumnis den Motorraum zu belüften
könnte Feuer oder Explosion zur Folge haben.
Ist ein Kraftstoffleck oder eine lose elektrische
Verbindung vorhanden, den Motor nicht star-
ten.
@
GJU20071
Kraftstoff- und Ölsystem
Vor jeder Benutzung das Kraftstoffsystem auf
Lecks, Risse oder Fehlfunktion überprüfen. (Sie-
he Seite 4-22 zu den Prüfpunkten und den richti-
gen Verfahren.)
1. Den Kraftstoff-Tankdeckel abnehmen, um den
angestauten Druck, der sich im Kraftstofftank
gebildet haben könnte, freizulassen.
2. Den Sitz und das vordere Ablagefach entfer-
nen. (Siehe Seite 2-10 zum Sitz, und Seite 2-40
zum vorderen Ablagefach.)
3. Den Kraftstoffstand und Ölstand in den Tanks
überprüfen und, falls nötig, auffüllen. (Siehe
Seiten 3-8 und 3-10 für Anweisungen zum
Tanken.)
SJU10480
Puntos de comprobación previa a
la navegación
SJU10500
Cámara del motor
Ventile la cámara del motor antes de cada uti-
lización.
Para ventilar la cámara del motor, extraiga el
asiento y el pañol de proa. (Consulte en la página
2-10 y en la página 2-40 las instrucciones relati-
vas al asiento y al pañol de proa respectivamen-
te.) Deje la cámara del motor abierta durante
unos minutos para que se liberen todos los vapo-
res de combustible. Asimismo, compruebe si hay
alguna conexión eléctrica suelta.
@ Si no ventila la cámara del motor puede pro-
ducirse un incendio o una explosión. No
arranque el motor si existe una fuga de com-
bustible o alguna conexión eléctrica está suel-
ta.
@
SJU20071
Sistemas de combustible y engrase
Antes de cada utilización, compruebe si exis-
ten fugas, grietas o anomalías en el sistema de
combustible. (Consulte en la página 4-22 los
puntos de comprobación y los procedimientos
correctos).
1. Quite el tapón del depósito de combustible
para liberar la presión que se haya podido
acumular.
2. Desmonte el asiento y el pañol de proa. (Con-
sulte en la página 2-10 y en la página 2-40 las
instrucciones relativas al asiento y al pañol de
proa respectivamente).
3. Compruebe los niveles de combustible y
aceite en los depósitos y rellénelos si es pre-
ciso. (Consulte las instrucciones de llenado
en las páginas 3-8 y 3-10).
UF1G80A0.book Page 16 Thursday, December 19, 2002 4:18 PM

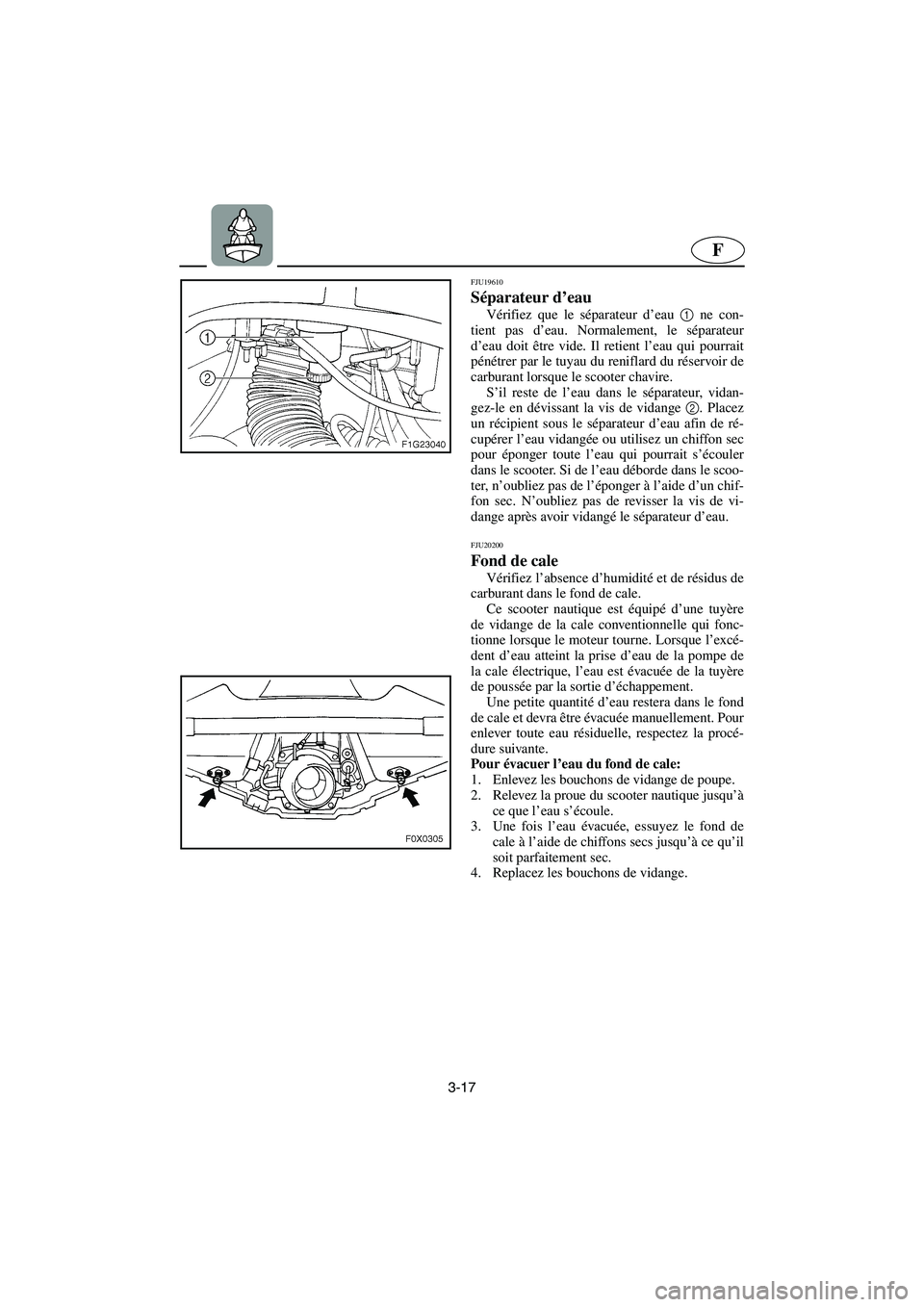

3-17
F
FJU19610
Séparateur d’eau
Vérifiez que le séparateur d’eau 1
ne con-
tient pas d’eau. Normalement, le séparateur
d’eau doit être vide. Il retient l’eau qui pourrait
pénétrer par le tuyau du reniflard du réservoir de
carburant lorsque le scooter chavire.
S’il reste de l’eau dans le séparateur, vidan-
gez-le en dévissant la vis de vidange 2
. Placez
un récipient sous le séparateur d’eau afin de ré-
cupérer l’eau vidangée ou utilisez un chiffon sec
pour éponger toute l’eau qui pourrait s’écouler
dans le scooter. Si de l’eau déborde dans le scoo-
ter, n’oubliez pas de l’éponger à l’aide d’un chif-
fon sec. N’oubliez pas de revisser la vis de vi-
dange après avoir vidangé le séparateur d’eau.
FJU20200
Fond de cale
Vérifiez l’absence d’humidité et de résidus de
carburant dans le fond de cale.
Ce scooter nautique est équipé d’une tuyère
de vidange de la cale conventionnelle qui fonc-
tionne lorsque le moteur tourne. Lorsque l’excé-
dent d’eau atteint la prise d’eau de la pompe de
la cale électrique, l’eau est évacuée de la tuyère
de poussée par la sortie d’échappement.
Une petite quantité d’eau restera dans le fond
de cale et devra être évacuée manuellement. Pour
enlever toute eau résiduelle, respectez la procé-
dure suivante.
Pour évacuer l’eau du fond de cale:
1. Enlevez les bouchons de vidange de poupe.
2. Relevez la proue du scooter nautique jusqu’à
ce que l’eau s’écoule.
3. Une fois l’eau évacuée, essuyez le fond de
cale à l’aide de chiffons secs jusqu’à ce qu’il
soit parfaitement sec.
4. Replacez les bouchons de vidange.
UF1G80A0.book Page 17 Thursday, December 19, 2002 4:18 PM

3-18
ESD
GJU19610
Wasserabscheider
Den Wasserabscheider 1
auf Wasser über-
prüfen. Normalerweise ist der Wasserabscheider
leer. Der Wasserabscheider hält alles Wasser zu-
rück, das durch den Kraftstofftank-Entlüfter-
schlauch hereinkommt, wenn das Wasserfahr-
zeug kentert.
Falls Wasser im Wasserabscheider zurück-
bleibt, lassen Sie es durch Entfernen der Ablaß-
schraube ablaufen 2
. Eine Wanne unter der
Wasserabscheider stellen, um das ablaufende
Wasser aufzufangen, oder einen trockenen Lap-
pen verwenden, um Wasser, das in das Wasser-
fahrzeug laufen könnte, aufzunehmen. Falls Was-
ser in das Wasserfahrzeug dringt, muß es mit
Hilfe eines Lappens aufgewischt werden. Nach-
dem Sie den Wasserabscheider abgelassen ha-
ben, ist die Ablaßschraube wieder einzusetzen.
GJU20200
Bilge
Die Bilge auf Feuchtigkeits- und Kraftstoffrück-
stände überprüfen.
Dieses Wasserfahrzeug ist mit einem konven-
tionellen Düsenunterdruck-Bilgenablaßsystem
und einem elektrischen Bilgenablaßsystem aus-
gestattet. Das elektrische Bilgenablaßsystem wird
bei laufendem Motor betrieben. Gelangt über-
schüssiges Wasser zum Einlaß der elektrischen
Bilgenpumpe, wird das Wasser über den Abgas-
kanal aus der Strahlschubdüse ausgestoßen.
Es wird eine kleine Wassermenge in der Bilge
zurückbleiben, die von Hand entfernt werden soll-
te. Um jegliche Wasserrückstände zu entfernen,
wie folgt vorgehen.
Um das Wasser aus der Bilge abzulassen:
1. Die Ablaßstopfen im Heck herausnehmen.
2. Den Bug des Wasserfahrzeugs hochheben,
bis das Wasser abläuft.
3. Nachdem das Wasser abgelaufen ist, die Bil-
ge mit trockenen Lappen auswischen, um si-
cherzustellen, daß sie gründlich trocken ist.
4. Die Ablaßstopfen einsetzen.
SJU19610
Separador de agua
Compruebe el separador de agua 1
para ver
si contiene agua. Normalmente el separador de
agua está vacío. El separador de agua retiene el
agua que pueda penetrar por el tubo respiradero
del depósito de combustible en caso de la moto
de agua vuelque.
Si hay agua en el separador, vacíelo quitando
el tapón de desagüe 2
. Coloque un recipiente
debajo del separador para recoger el agua o utili-
ce un paño seco para absorber el agua e impedir
que se derrame en la moto de agua. Si se derrama
agua en la moto de agua, elimínela con un paño
seco. Asegúrese de instalar el tornillo de drenaje
después de vaciar el separador de agua.
SJU20200
Sentina
Compruebe si hay restos de humedad y de
combustible en la sentina.
Esta moto de agua está equipada con un siste-
ma convencional de achique de la sentina por va-
cío y un sistema eléctrico. El sistema eléctrico de
achique de la sentina funciona cuando el motor
está en marcha. Cuando el nivel llega a la toma
de la bomba de sentina eléctrica, el agua se eva-
cua por la tobera de propulsión a través del con-
ducto de escape.
En la sentina quedará una pequeña cantidad
de agua que se debe eliminar de forma manual.
Para eliminar los restos de agua, proceda del
modo siguiente.
Para eliminar restos de agua de la sentina:
1. Quite los tapones de achique de popa.
2. Levante la proa de la moto de agua hasta que
se vacíe el agua.
3. Cuando se haya vaciado, limpie la sentina
con trapos secos hasta que esté completa-
mente seca.
4. Coloque los tapones de achique.
UF1G80A0.book Page 18 Thursday, December 19, 2002 4:18 PM

3-20
ESD
@
Sicherstellen, daß die Ablaßstopfen im
Heck fest sitzen, bevor Sie das Wasserfahr-
zeug zu Wasser lassen.

Jegliche Fremdkörper, wie zum Beispiel
Schmutz oder Sand, von den Gewinden der
Ablaßstopfen beseitigen, bevor Sie die Ab-
laßstopfen einsetzen.
@
GJU19690
Batterie
Den Zustand der Batterie und den Batteriesäu-
restand überprüfen.
Kontrollieren, daß die Batteriekabel gut befe-
stigt sind und keine Korrosion an den Batteriepo-
len vorhanden ist.
@
Die Batterie muß immer vollständig geladen
und in gutem Zustand sein. Verlust von
Stromzufuhr durch die Batterie könnte Sie
irgendwo stranden lassen. Das Wasserfahr-
zeug niemals in Betrieb nehmen, wenn die
Batterie nicht genügend Kraft hat, um den
Motor zu starten oder wenn sie irgendwel-
che anderen Anzeichen von verminderter
Leistung aufweist.

Es ist sicherzustellen, daß der Entlüfter-
schlauch an die Batterie angeschlossen
wird. Durch einen beschädigten, blockier-
ten oder nicht richtig angeschlossenen Ent-
lüfterschlauch könnte sie Feuer fangen
oder explodieren.
@
Sicherstellen, daß die Batterie nicht verrut-
schen kann.
1
Plus (+): Rotes Kabel
2
Minus (–): Schwarzes Kabel
3
Entlüfterschlauch
@
Verifique que los tapones de achique de
popa estén bien apretados antes de botar la
moto de agua.

Elimine todo material extraño, suciedad o
arena de las roscas de los tapones de achi-
que antes de colocarlos.
@
SJU19690
Batería
Compruebe el estado de la batería y el nivel
de electrólito.
Compruebe que los cables de la batería estén
bien apretados y que no haya corrosión en los
terminales.
@
La batería debe estar siempre totalmente
cargada y en buen estado. La pérdida de la
energía de la batería puede dejarle tirado.
No utilice nunca la moto de agua si la bate-
ría no dispone de energía suficiente para
arrancar el motor o si muestra cualquier
otro signo de debilidad.

Asegúrese de conectar el tubo respiradero
a la batería. Podría producirse un incendio
o una explosión si dicho tubo está dañado,
obstruido o no está correctamente conecta-
do.
@
Verifique que la batería quede bien sujeta.1
Positivo (+): Cable rojo
2
Negativo (–): Cable negro
3
Tubo respiradero
UF1G80A0.book Page 20 Thursday, December 19, 2002 4:18 PM

3-22
ESD
GJU10550
Feuerlöscher
Kontrollieren, daß ein voller Feuerlöscher an
Bord ist. Der Feuerlöscherbehälter 1
befindet
sich im Batteriefach.
Um den Deckel des Feuerlöscherbehälters zu
öffnen, 2
den Sitz ausbauen und den Deckel ent-
gegen dem Uhrzeigersinn drehen.
Nachdem Sie den Feuerlöscher verstaut ha-
ben, stellen Sie sicher, daß der Behälterdeckel
fest verschlossen ist.
HINWEIS:@
Ziehen Sie die vom Hersteller mitgelieferten
Anleitungen zur Überprüfung des Feuerlö-
schers zu Rate. Den Feuerlöscher immer im
Feuerlöscherbehälter aufbewahren.

Immer einen Feuerlöscher mit an Bord neh-
men. Ein Feuerlöscher gehört nicht zur Stan-
dardausrüstung des Wasserfahrzeugs. Falls
Sie keinen haben, wenden Sie sich an Ihren
Yamaha Vertragshändler oder einen Händler
von Feuerlöschern, um einen zu erwerben, der
die entsprechenden Anforderungen erfüllt.
@
SJU10550
Extintor
Compruebe que haya un extintor lleno a bor-
do. El contenedor del extintor 1
se encuentra en
el compartimento de la batería.
Para abrir la tapa del contenedor del
extintor2
desmonte el asiento y gírela en el
sentido contrario al de las agujas del reloj.
Después de introducir el extintor, verifique
que la tapa del contenedor esté bien apretada.
NOTA:@
Consulte las instrucciones del fabricante para
comprobar el extintor. Guarde siempre el ex-
tintor en su contenedor.

Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla con las especificaciones ade-
cuadas.
@
UF1G80A0.book Page 22 Thursday, December 19, 2002 4:18 PM
