2003 PEUGEOT 206 display

26-05-2003
3LA 206 IN UN COLPO D'OCCHIO
1Airbag conducente
Avvisatore acustico
2 Comando di illuminazione e di indicatori di direzione
3 Comando di disattivazioneairbag passeggero*
4 Comando di disattivazionealzacristalli posteriore
5 Pulsante del controllo dina-mico di stabilitˆ (ESP/ASR)
6 Reostato di illuminazione delquadro strumenti
7 Reostato tergicristallo/lavacristallo/computer dibordo
8 Comando al volantedell'autoradio
9 Comando segnale di emergenza
10 Display multifunzione 11
Diffusori di sbrinamento del parabrezza
12 Diffusori di sbrinamento vetrilaterali
13 Aeratore laterale orientabile
14 Airbag lato passeggero
15 Aeratori centrali orientabili
16 Cassetto portaoggetti
17 Autoradio
18 Comando di riscaldamento,aerazione, climatizzazione e sbrinamento lunotto posteriore e retrovisori
19 Posacenere anteriore
20 Leva del cambio
21 Accendisigari 22
Comando dei retrovisori elettrici
23 Comando dei sedili riscaldabili
24 Comando degli alzacristallielettrici anteriori
25 Freno di stazionamento
26 Comando di apertura delcofano motore
27 Antifurto dello sterzo
28 Scatola dei fusibili
29 Vano portaoggetti
30 Comando di regolazione inaltezza del volante
31 Regolazione in altezza deiproiettori
* Secondo il paese di destinazione.

Precauzioni relative all'airbag passeggero
Vettura dotata di un comando di disattivazione:
Ð disattivare l'air-bag se si siste-
ma un seggiolinoper ba-mbini conschienale
rivolto alla stra-da,
Ð attivare l'airbag quando si tra-sporta un adul-to.
Vettura non dotata di un comando didisattivazione:
Ð non sistemareun seggiolinoper ba-mbinicon schienale
rivolto alla stra-
da sul sedileanteriore pas-seggero.
In tutti i casi, non posare ipiedi o un oggetto qualsiasisul cruscotto.
11 4
5LA 206 IN UN COLPO D'OCCHIO
26-05-2003
non farlo mai girare a regimitroppo elevati.
Non fare mai girare il motorein un ambiente chiuso.
Non modificare in alcun modo l'anti-furto dello sterzo.
Avviamento di un motore abenzina Non premere sull'acceleratore.Azionare il motorino di avvia- mento senza lasciare la chiave,fino a quando il motore cominciaa girare.
Avviamento di unmotore Diesel Non premere sull'acce- leratore.
Girare la chiave in posizione"Marcia" .
la spia non si accende e si pu˜avviare senza aspettare. Se la spia si accende, aspettare che si spenga prima di azionareil motorino di avviamento. Dopo uno spegnimento motore, riportare la chiave sulla posizione
"STOP" prima di riavviare. AIRBAG FRONTALI
Controllo del funzionamento * Secondo paese didestinazione.
Disattivazione dell'airbagpasseggero* Inserire la chiave di contatto nel comando
1e girarla:
Ð posizione "ON": airbag passeg-
gero attivato,
Ð posizione "OFF": airbag pas-
seggero disattivato.
(seconda tacca della chiave), l'ac-censione di questa spia, accompa-gnata da un segnale acustico e dalmessaggio "Airbag passeggero
disattivato" sul display multifun-
zione indica che l'airbag passeg-"OFF" del comando).
La spia rimane accesa per tuttala durata della disattivazione.

Precauzioni relative all'airbag passeggero
Vettura dotata di un comando di disattivazione:
Ð disattivare l'air-bag se si siste-
ma un seggiolinoper ba-mbini conschienale
rivolto alla stra-da,
Ð attivare l'airbag quando si tra-sporta un adul-to.
Vettura non dotata di un comando didisattivazione:
Ð non sistemareun seggiolinoper ba-mbinicon schienale
rivolto alla stra-
da sul sedileanteriore pas-seggero.
In tutti i casi, non posare ipiedi o un oggetto qualsiasisul cruscotto.
11 4
5LA 206 IN UN COLPO D'OCCHIO
26-05-2003
non farlo mai girare a regimitroppo elevati.
Non fare mai girare il motorein un ambiente chiuso.
Non modificare in alcun modo l'anti-furto dello sterzo.
Avviamento di un motore abenzina Non premere sull'acceleratore.Azionare il motorino di avvia- mento senza lasciare la chiave,fino a quando il motore cominciaa girare.
Avviamento di unmotore Diesel Non premere sull'acce- leratore.
Girare la chiave in posizione"Marcia" .
la spia non si accende e si pu˜avviare senza aspettare. Se la spia si accende, aspettare che si spenga prima di azionareil motorino di avviamento. Dopo uno spegnimento motore, riportare la chiave sulla posizione
"STOP" prima di riavviare. AIRBAG FRONTALI
Controllo del funzionamento * Secondo paese didestinazione.
Disattivazione dell'airbagpasseggero* Inserire la chiave di contatto nel comando
1e girarla:
Ð posizione "ON": airbag passeg-
gero attivato,
Ð posizione "OFF": airbag pas-
seggero disattivato.
(seconda tacca della chiave), l'ac-censione di questa spia, accompa-gnata da un segnale acustico e dalmessaggio "Airbag passeggero
disattivato" sul display multifun-
zione indica che l'airbag passeg-"OFF" del comando).
La spia rimane accesa per tuttala durata della disattivazione.

26-05-2003

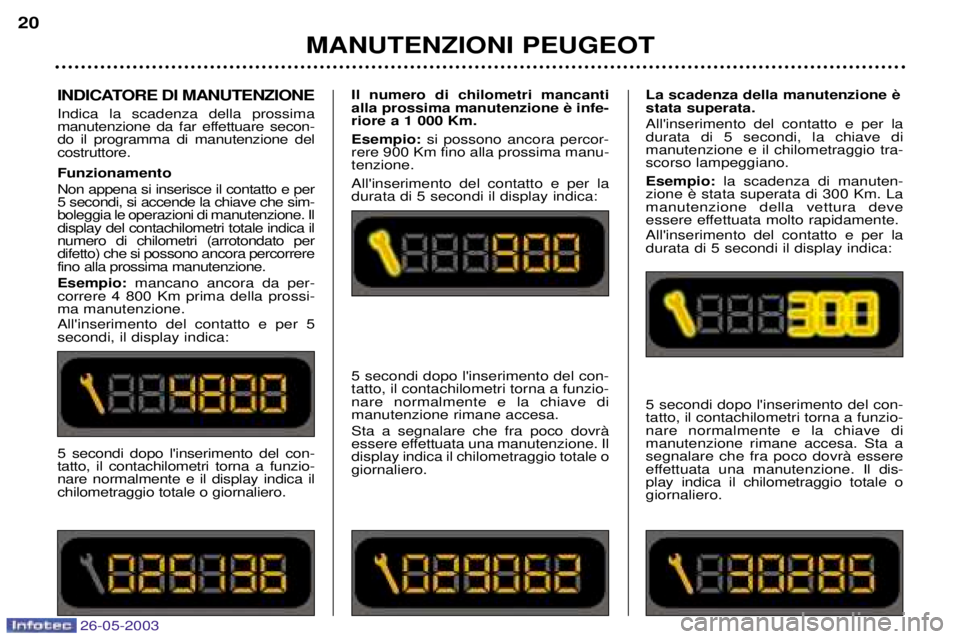

INDICATORE DI MANUTENZIONE Indica la scadenza della prossima
manutenzione da far effettuare secon-do il programma di manutenzione delcostruttore. Funzionamento Non appena si inserisce il contatto e per 5 secondi, si accende la chiave che sim-boleggia le operazioni di manutenzione. Ildisplay del contachilometri totale indica ilnumero di chilometri (arrotondato perdifetto) che si possono ancora percorrerefino alla prossima manutenzione. Esempio:mancano ancora da per-
correre 4 800 Km prima della prossi- ma manutenzione. All'inserimento del contatto e per 5 secondi, il display indica: 5 secondi dopo l'inserimento del con- tatto, il contachilometri torna a funzio-nare normalmente e il display indica ilchilometraggio totale o giornaliero. Il numero di chilometri mancantiriore a 1 000 Km. Esempio:
si possono ancora percor-
rere 900 Km fino alla prossima manu- tenzione. All'inserimento del contatto e per la durata di 5 secondi il display indica: 5 secondi dopo l'inserimento del con- tatto, il contachilometri torna a funzio-nare normalmente e la chiave dimanutenzione rimane accesa. Sta a segnalare che fra poco dovrˆ
essere effettuata una manutenzione. Ildisplay indica il chilometraggio totale ogiornaliero. stata superata. All'inserimento del contatto e per la durata di 5 secondi, la chiave dimanutenzione e il chilometraggio tra-scorso lampeggiano. Esempio:
la scadenza di manuten-
manutenzione della vettura deve
essere effettuata molto rapidamente. All'inserimento del contatto e per la durata di 5 secondi il display indica: 5 secondi dopo l'inserimento del con- tatto, il contachilometri torna a funzio-nare normalmente e la chiave dimanutenzione rimane accesa. Sta asegnalare che fra poco dovrˆ essere
effettuata una manutenzione. Il dis-
play indica il chilometraggio totale ogiornaliero.
MANUTENZIONI PEUGEOT
20

26-05-2003

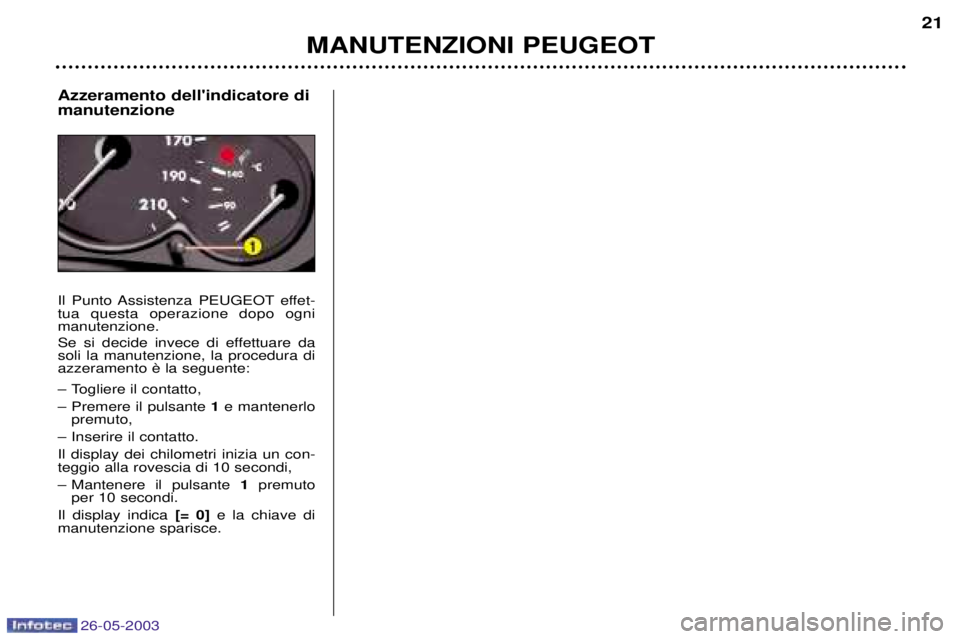

Azzeramento dell'indicatore di manutenzione
Il Punto Assistenza PEUGEOT effet- tua questa operazione dopo ognimanutenzione.
Se si decide invece di effettuare da soli la manutenzione, la procedura di
Ð Togliere il contatto,
Ð Premere il pulsante 1e mantenerlo
premuto,
Ð Inserire il contatto. Il display dei chilometri inizia un con- teggio alla rovescia di 10 secondi,
Ð Mantenere il pulsante 1premuto
per 10 secondi.
Il display indica [= 0]e la chiave di
manutenzione sparisce.
MANUTENZIONI PEUGEOT 21

26-05-2003
CONTROLLO DI MARCIA
32
Spia di freno di stazionamento, dilivello minimo liquidodi freno e di anomalia
del ripartitore elettronico difrenata (REF) Accoppiata con la spia di allarme
centralizzato (STOP). Indica una delle seguenti possibilitˆ:
Ð freno di stazionamento inserito o disinserito male,
Ð livello del liquido dei freni insuffi- ciente (se la spia rimane accesa
Ðun'anomalia del ripartitore elettronico di frenata (REF) se si accende con-temporaneamente alla spia dell'ABS.
é indispensabile fermarsi.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
CONTROLLO DI MARCIA Una spia di allarme accesa in perma- nenza o lampeggiante quando ilmotore gira indica un'anomalia difunzionamento dell'organo interes-sato. L'accensione di alcune spiepu˜ essere accompagnata da unsegnale acustico e da un messaggiosul display multifunzione. Questoavvertimento non deve essere tra-
Punto Assistenza PEUGEOT. accende la spia di allarme centraliz-
Fermare il veicolo nelle migliori con-dizioni di sicurezza.
Spia del sistema di antibloccaggio delleruote (ABS)
Si accende ogni volta che si inserisce il contatto per 3 secondi. Se la spia rimane accesa o che si un'anomalia di funzionamento delsistema ABS. La vettura conserva tuttavia un ser- vofreno classico. pagnata da un segnale acustico e dalmessaggio "Anomalia ABS" sul dis-
play multifunzione.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Spia di temperatura e
d i livello minimo delliquido di raffreddamento
Accoppiata con la spia di allarme
centralizzato (STOP).
é indispensabile fermarsiAspettare che il motore si raffreddiprima di rabboccare.
pressione. In caso di guasto e per evitare di
bruciarsi , svitare il tappo di due giri
per far scendere la pressione. il tappo e completare il livello.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Spia di allarme
centralizzato (STOP) Accoppiata con la spia di "pressione olio motore",
di "temperatura e di livello minimo del
liquido di raffreddamento", di "freno distazionamento", di "livello minimo liqui-do freno" e di "anomalia sistema elet-tronico di frenata".
In caso di lampeggiamento quando il
Rivolgersi ad un Punto Assistenza
PEUGEOT. Spia di pressione e di temperatura dell'oliomotore
Accoppiata alla spia di allarme cen-
tralizzato (STOP).
é indispensabile fermarsi
Indica una delle seguenti possibilitˆ:
Ð pressione dell'olio insufficiente,
Ð mancanza di olio nel circuito di lubrificazione. Completare il livello,
Ð temperatura dell'olio troppo elevata. gnata da un segnale acustico. Perfar scendere la temperatura dell'olio,ridurre la velocitˆ.
Rivolgersi ad un Punto Assistenza
PEUGEOT.

26-05-2003
CONTROLLO DI MARCIA33
Spia di cintura non allacciata*
La spia si accende quando si inserisce il contatto se il conducente non ha allac-ciato la cintura.
Spia di airbag frontali e laterali
La spia si accende per alcuni secondi quando si inserisce il contatto. L'accensione di questa spia quando il motore gira, accompagnata da unsegnale acustico e da un messaggiosul display multifunzione, indica un'ano-malia degli airbag.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Spia di carica della batteria
Indica una delle seguenti possibilitˆ:
Ð anomalia di funzionamento del cir- cuito di carica,
Ð allentamento dei morsetti della batte- ria o del motorino d'avviamento,
Ð allentamento o rottura della cin- ghia dell'alternatore,
Ð guasto dell'alternatore.
Rivolgersi ad un Punto Assistenza PEUGEOT Spia di autodiagnosi motore Si accende ogni volta che si
inserisce il contatto.
Se si accende mentre il motore gira, indica un'anomalia di funzionamento del sistemadi iniezione, di accensione o di disinquina-
mitta catalitica (solo motore a benzina).
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Spia del sistema di controllo dinamicodella stabilitˆ(ESP/ASR)
Si accende per alcuni secondi ogni volta che si inserisce il contatto.
Rivolgersi ad un Punto Assistenza
PEUGEOT se la spia dell'interruttoreESP/ASR lampeggia e se questa spiarimane accesa o si accende quando il marcia, lampeggia in caso di attiva-zione del sistema. Si accende in modo fisso quando si disattiva il sistema.
* Secondo il paese di destinazione.
Spia di presenza d'acqua nel filtro gasolio*
Rivolgersi rapidamente ad un Punto
Assistenza PEUGEOT. Rischio di deterioramento del sistema d'iniezione. Spia di disattivazione dell'airbag passeggero*
pagnata da un segnale acustico e dalmessaggio "Airbag passeggero dis-
attivato" sul display multifunzione.
la spia si accende quando si inserisceil contatto e rimane accesa. In tutti i casi, se la spia lampeggia, rivol-
gersi ad un Punto Assistenza PEUGEOT.
Spia del livello minimo di carburante
La prima volta che si accende, riman- gono almeno 50 Km di autonomia(capienza del serbatoio: circa 50 litri). Preriscaldamento motore Diesel
Aspettare che si spenga la spia prima di avviare il motore.
si accende per meno di un secondo esi pu˜ avviare subito il motore.

26-05-2003
Display situato sul quadro di controllo Dopo l'inserimento del contatto, svolge successivamente tre funzioni:
Ð indicatore di manutenzione (vedi relativo capitolo),
Ð indicatore livello olio motore,
Ð contachilometri (totale o giornaliero).Osservazione:il chilometraggio totale e giornaliero viene visualizzato per trenta secondi quando si interrompe il contatto,
si apre la porta lato conducente e si bloccano o sbloccano le aperture del veicolo. Indicatore livello olio motore All'inserimento del contatto, viene indicato per 10 secondi il livello dell'olio motore, dopo le informazioni sulla manutenzion e.
Massimo d'olio
Rivolgersi rapidamente ad un Punto Assistenza PEUGEOT.
Mancanza d'olioIl lampeggiamento dei sei segmenti e la visualizzazione di "min" indicano una mancanza d'olio che potrebbe danneggiare il motore. mente il livello. Difetto asta livello d'olio Il lampeggiamento dei 6 segmenti indica un difetto dell'asta di livello d'olio.Rischi di deterioramento del motore.
Rivolgersi ad un Punto Assistenza PEUGEOT.
CONTROLLO DI MARCIA 35
