2003 PEUGEOT 206 Manual de utilização (in Portuguese)

26-05-2003
INFORMA‚ÍES PRçTICAS133
Luzes traseiras (berlina, 206 RC) Retirar o parafuso de orelhas.Retirar o bloco de luzes.Premir o espig‹o
Ae desligar a
ficha.Retirar a mousse.Alargar as linguetas Be retirar a
placa porta l‰mpadas. Substituir a l‰mpada defeituosa.
correcta da placa porta l‰mpadas edo bloco de luzes.
Berlina, 206 RC 206 SW
1. Pisca-piscas P 21 W
2. Luz de marcha-atr‡s P 21 W
3. Luzes de stop/m’nimos P 21/5 WLuzes traseiras (206 SW) Libertar a parte superior do forro lateral da mala com o aux’lio deuma moeda; Desapertar os dois parafusos de orelhas, com a chave de rodas senecess‡rio; Retirar o bloco de luzes;
Desligar a ficha; Afastar as linguetas 1e retirar a placa porta l‰mpadas 2;
Substituir a l‰mpada fundida.
Ao montar, voltar a colocar o forro fixando-o em cima.

26-05-2003
INFORMA‚ÍES PRçTICAS
134
Far—is de nevoeiro da frente
H1 55 W Pressionar a tampa de acesso para solt‡-la; Abrir a tampa;Rodar a tampa para extra’-la;Desligar a l‰mpada;Pressionar as duas extremidades l‰mpada.

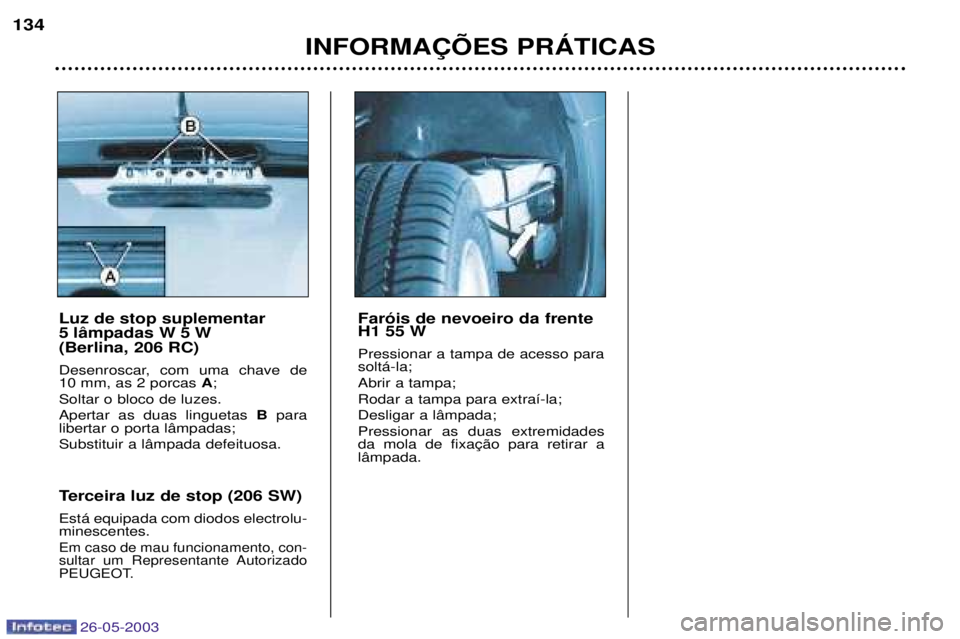

Luz de stop suplementar
5 l‰mpadas W 5 W(Berlina, 206 RC)
Desenroscar, com uma chave de 10 mm, as 2 porcas A;
Soltar o bloco de luzes. Apertar as duas linguetas Bpara
libertar o porta l‰mpadas; Substituir a l‰mpada defeituosa.
Terceira luz de stop (206 SW) Est‡ equipada com diodos electrolu- minescentes.
Em caso de mau funcionamento, con-
sultar um Representante Autorizado
PEUGEOT.

26-05-2003
INFORMA‚ÍES PRçTICAS135
Luz de nevoeiro traseira
P21W Libertar a luz e retirar o conjunto; Rodar a ficha um quarto de volta e retir‡-la; Substituir a l‰mpada. Luzes da placa de matr’cula W5W Inserir uma chave de fendas num dos orif’cios exteriores do transpa-rente; Empurrar para fora para o abrir;Retirar o transparente;Substituir a l‰mpada defeituosa.

26-05-2003
SUBSTITUIR UM FUSêVEL As caixas fus’veis est‹o situadas por baixo do painel de bordo e no
compartimento do motor. Caixa de fus’veis do painel de bordo Desapertar o parafuso um quarto de volta com uma moeda e retirar atampa para aceder aos fus’veis. A
est‹o fixados no interior da tampa da caixa de fus’veis do painel debordo.
INFORMA‚ÍES PRçTICAS
136
Substituir um fus’vel
Antes de se substituir um fus’vel destru’do Ž necess‡rio detectar e eliminar, se poss’vel, as causas do incidente. Os nœmeros dos fus’veis est‹o indicados napr—pria caixa. A.
Substituir sempre um fus’vel defeituoso (leitura segundo o fus’vel) por outro de calibre equivalente.
Bom
A Mau

INFORMA‚ÍES PRçTICAS
138
O circuito elŽctrico do seu ve’culo est‡ conce-bido para funcionar comequipamentos de sŽrieou opcionais.
Antes de instalar outros equipa-mentos ou acess—rios no seu ve’-culo, consultar um Representante
Autorizado PEUGEOT. Certos acess—rios elŽctricos, ou a maneira como s‹o montados,tas no funcionamento do seu ve’-culo, (nos circuitos electr—nicosde comando, no circuito ‡udio eno circuito de carga elŽctrica.)
A PEUGEOT declina qualquer responsabilidade quanto ˆs cus-tas ocasionadas com a repara-funcionamentos resultantes dares n‹o fornecidos e n‹o reco-mendados pela PEUGEOT en‹o instalados segundo as pres-qualquer aparelho cujo consumoseja superior a 10 miliamperes.
*
Autorizado PEUGEOT.
Fus’vel N¡ Intensidade
1* 20 A Grupo motoventilador
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A
5* 70 A
6* Ð N‹o utilizado
7* 30 A
8* Ð N‹o utilizado
Caixa de fus’veis no compartimento do motor Para aceder ˆ caixa situada no compartimento do motor (ao lado da bateria), soltar a tampa.
ou
26-05-2003

26-05-2003
INFORMA‚ÍES PRçTICAS139
Fus’vel N¡ Intensidade

1 10 A Caixa de prŽ-aquecimento (Diesel) - Sonda de ‡gua no gas—leo - Contactor farol de marcha atr‡s - Sensor de velocidade - Deb’metro de ar (Diesel)
2 15 A Electrov‡lvula canister - Bomba de combust’vel
3 10 A Calculador motor ABS/ESP - Contactor de stop ESP
4 10 A Calculador CVA - Calculador motor
5 Ð Livre
6 15 A Far—is de nevoeiro dianteiros
7 20 A Bomba lava-far—is
8 20 A Regulador de alta press‹o de gas—leo - Electrov‡lvula de controlo motor
9 15 A Farol de mŽdios esquerdo
10 15 A Farol de mŽdios direito 11 10 A Farol de m‡ximos esquerdo
12 15 A Farol de m‡ximos direito
13 15 A Avisadores sonoros
14 10 A Bombas lava-vidros dianteiros e traseiros
15 30 A Calculador motor - Deb’metro de ar - Electrov‡lvula de controlo motor - do motor (206 RC) - Electrov‡lvula de admiss‹o de ar vari‡vel do motor (206 RC)
16 30 A RelŽ bomba de ar
17 30 A Limpa-vidros grande e pequena velocidade
18 40 A Ventilador

26-05-2003
SUBSTITUIR UM FUSêVEL As caixas fus’veis est‹o situadas por baixo do painel de bordo e no
compartimento do motor. Caixa de fus’veis do painel de bordo Desapertar o parafuso um quarto de volta com uma moeda e retirar atampa para aceder aos fus’veis. A
est‹o fixados no interior da tampa da caixa de fus’veis do painel debordo.
INFORMA‚ÍES PRçTICAS
136
Substituir um fus’vel
Antes de se substituir um fus’vel destru’do Ž necess‡rio detectar e eliminar, se poss’vel, as causas do incidente. Os nœmeros dos fus’veis est‹o indicados napr—pria caixa. A.
Substituir sempre um fus’vel defeituoso (leitura segundo o fus’vel) por outro de calibre equivalente.
Bom
A Mau

26-05-2003
INFORMA‚ÍES PRçTICAS137
Fus’vel Intensidade

1 15 A Banco aquecido - Sereia de alarme
4 20 A
5 15 A Diagn—stico da caixa de velocidades autom‡tica
6 10 A N’vel do l’quido de arrefecimento - Caixa de velocidades autom‡tica - R‡dio - Sensor de ‰ngulo do volante (ESP)
7 15 A Acess—rios de auto-escola - Alarme Ap—s-Venda
9 30 A Elevadores dos vidros traseiros
10 40 A Desembaciamento do —culo traseiro e do retrovisor
11 15 A Limpa vidro traseiro
12 30 A Elevadores de vidros dianteiros - Tecto de abrir
14 10 A
15 15 A
16 30 A Comandos de trancamento/destrancamento dos acessos
20 10 A Luz de stop direita
21 15 A Luz de stop esquerda - 3» luz de stop
22 20 A Luzes do tecto dianteira e traseira (206 SW) - Leitura de mapas - Luz do porta-luvas - Isqueiro - Tomada de 12 Voltes traseira (206 SW)
S1 Shunt Shunt PARC
