Page 90 of 125
30-06-2003
LA 206 CC IN DETTAGLIO
94
In posizione
"OFF", l'airbag passeg-
gero non si attiverˆ in caso di urto. Non appena si smonta il seggiolino per bambini, mettere il comando del-l'airbag sulla posizione "ON"per
attivare di nuovo l'airbag e garantirela sicurezza del passeggero in casodi urto. Controllo del funzionamento é garantito dall'accensione di una spia, accompagnata da un segnaleacustico e da un messaggio suldisplay multifunzione. Con il contatto inserito (seconda posizione della chiave), l'accensionedi questa spia, accompagnata da unsegnale acustico e dal messaggio"Airbag passeggero disattivato"sul display multifunzione, indica chel'airbag passeggero (posizione "OFF"del comando). AIRBAG LATERALI* Sono integrati nell'armatura dello schienale dei sedili anteriori, latoporta. Si gonfiano indipendentemente l'uno dall'altro, a seconda del lato in cuiavviene l'incidente, per gli urti latera-li che presentano rischi di lesioni altorace, all'addome e alla testa.
Controllo delfunzionamento
é garantito dalla spia luminosa inte-grata nel quadro di controllo. Si accende per sei secondi all'inseri- mento del contatto. Se la spia:
- non si accende all'inserimento del contatto oppure,
- non si spegne dopo sei secondi oppure,
- lampeggia per cinque minuti e poi rimane accesa,
Rivolgersi ad un Punto Assistenza
PEUGEOT. * Secondo la destinazione.
Page 92 of 125
30-06-2003
LA 206 CC IN DETTAGLIO
94
In posizione
"OFF", l'airbag passeg-
gero non si attiverˆ in caso di urto. Non appena si smonta il seggiolino per bambini, mettere il comando del-l'airbag sulla posizione "ON"per
attivare di nuovo l'airbag e garantirela sicurezza del passeggero in casodi urto. Controllo del funzionamento é garantito dall'accensione di una spia, accompagnata da un segnaleacustico e da un messaggio suldisplay multifunzione. Con il contatto inserito (seconda posizione della chiave), l'accensionedi questa spia, accompagnata da unsegnale acustico e dal messaggio"Airbag passeggero disattivato"sul display multifunzione, indica chel'airbag passeggero (posizione "OFF"del comando). AIRBAG LATERALI* Sono integrati nell'armatura dello schienale dei sedili anteriori, latoporta. Si gonfiano indipendentemente l'uno dall'altro, a seconda del lato in cuiavviene l'incidente, per gli urti latera-li che presentano rischi di lesioni altorace, all'addome e alla testa.
Controllo delfunzionamento
é garantito dalla spia luminosa inte-grata nel quadro di controllo. Si accende per sei secondi all'inseri- mento del contatto. Se la spia:
- non si accende all'inserimento del contatto oppure,
- non si spegne dopo sei secondi oppure,
- lampeggia per cinque minuti e poi rimane accesa,
Rivolgersi ad un Punto Assistenza
PEUGEOT. * Secondo la destinazione.
Page 108 of 125
30-06-2003
INFORMAZIONI PRATICHE109
Fusibile N¡AmperaggioFunzioni
1 15 A Riscaldamento sedili - Sirena di allarme
4 20 A Display multifunzione - Calcolatore navigazione - Illuminazione bagagliaio - Autoradio - Calcolatore del tetto a scomparsa
5 15 A Diagnosi cambio automatico
6 10 A Livello liquido di raffreddamento - Cambio automatico - Autoradio - Sensore di angolo del volante (ESP)
7 15 A Accessori autoscuola - Allarme postvendita - Sensore di pioggia
9 30 A Pompa idraulica
10 40 A Sbrinamento retrovisore 11 15 A Tergicristallo
12 30 A Alzacristallo anteriore
14 10 A Modulo servizio motore - Airbags - Comandi al volante
15 15 A
Quadro strumenti - Display multifunzione - Calcolatore navigazione - Climatizzazione - Autoradio
16 30 A Comandi bloccaggio/sbloccaggio porte
20 10 A Luce stop destra
21 15 A Luce stop sinistra - Terza luce di stop
22 20 A Plafoniera anteriore - Illuminazione cassetto ripostiglio - Accendisigari
S1 Shunt Shunt PARC
Page 111 of 125
30-06-2003
INFORMAZIONI PRATICHE
112
BATTERIA Per caricare la batteria con un caricabatteria:
- scollegare la batteria
- rispettare le istruzioni d'uso fornite dal fabbricante del caricatore
- ricollegare la batteria iniziando dal morsetto (-)
- verificare la pulizia dei morsetti e dei terminali. Se sono ossidati (ricoperti di
un deposito biancastro o verdastro), smontarli e pulirli.
Per avviare la vettura utilizzando un'altra batteria.
- collegare il cavo rosso con i morsetti (+) delle due batterie
- collegare un'estremitˆ del cavo verde o nero con il morsetto (-) della batteria aggiuntiva
- collegare l'altra estremitˆ del cavo verde o nero con un punto di massa della vettura in cui la batteria
Azionare l'avviamento, far girare il motore. Aspettare il ritorno al regime minimo e scollegare i cavi. MODO ECONOMIA Dopo l'arresto del motore, quando la chiave ne funzioni (tergicristalli, alzacristalli,plafoniere, autoradio, ecc.) possonoessere usate solo per una durata mas-sima di trenta minuti, per evitare che labatteria si scarichi. Una volta trascorsi questi trenta minuti, sul display multifunzioneappare il messaggio
"Modo econo-
mia attivato" e le funzioni attive ven-
gono messe in stand-by. Se la batteria avviare il motore.

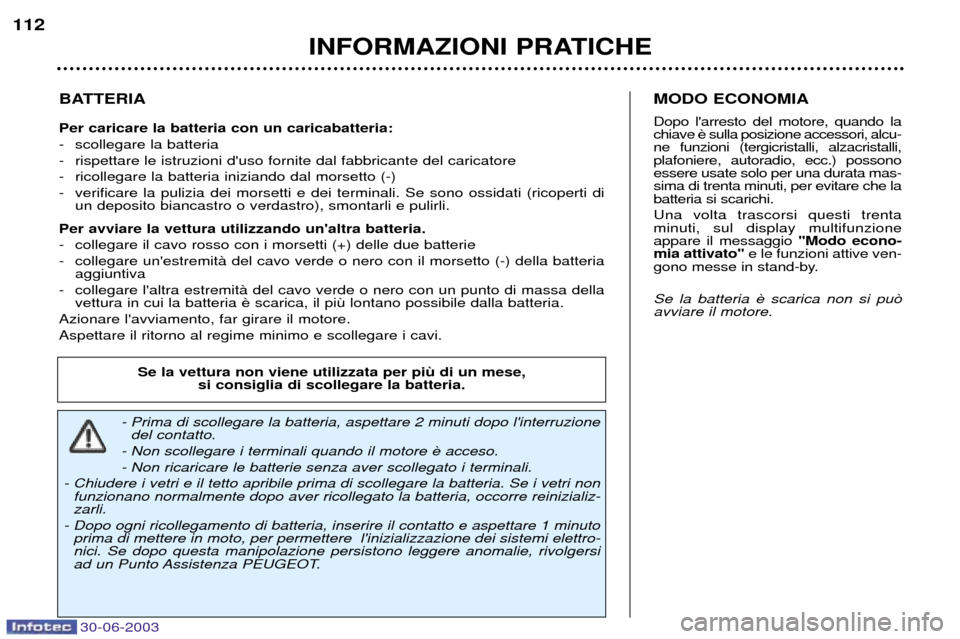

- Prima di scollegare la batteria, aspettare 2 minuti dopo l'interruzione del contatto.
- Non scollegare i terminali quando il motore
- Non ricaricare le batterie senza aver scollegato i terminali.
- Chiudere i vetri e il tetto apribile prima di scollegare la batteria. Se i vetri non funzionano normalmente dopo aver ricollegato la batteria, occorre reinizializ- zarli.
- Dopo ogni ricollegamento di batteria, inserire il contatto e aspettare 1 minuto prima di mettere in moto, per permettere l'inizializzazione dei sistemi elettro-nici. Se dopo questa manipolazione persistono leggere anomalie, rivolgersi
ad un Punto Assistenza PEUGEOT. Se la vettura non viene utilizzata per pi
si consiglia di scollegare la batteria.
