2003 BMW MOTORRAD F 650 GS Instruktionsbok (in Swedish)

1
23
Säkerhetskontroll
2
Checklista
Genomför därför följande kon-
troller före körningen:
– Bränslereserv
– Kopplingshandtagsspel
–Bromstryck
– Bromsvätskenivå fram- och bakhjulsbroms
– ABS-varningslampans funktion
–Drivkedja
– Dämpningsinställning och fjäderförspänning
– Fälgar, ekrar, däckens skick, mönsterdjup och lufttryck
–Last
– Kylvätskenivå
– Belysning – Kontrollera regelbundet
(varje gång du tankar):
– Motoroljenivå (varannan tankning):
–Bromsbelägg
Vänd dig vid problem eller svå-
righeter till din BMW-verkstad.
Där står man alltid gärna till
tjänst.
10R13bks4.book Seite 23 Montag, 22. September 2003 4:02 16

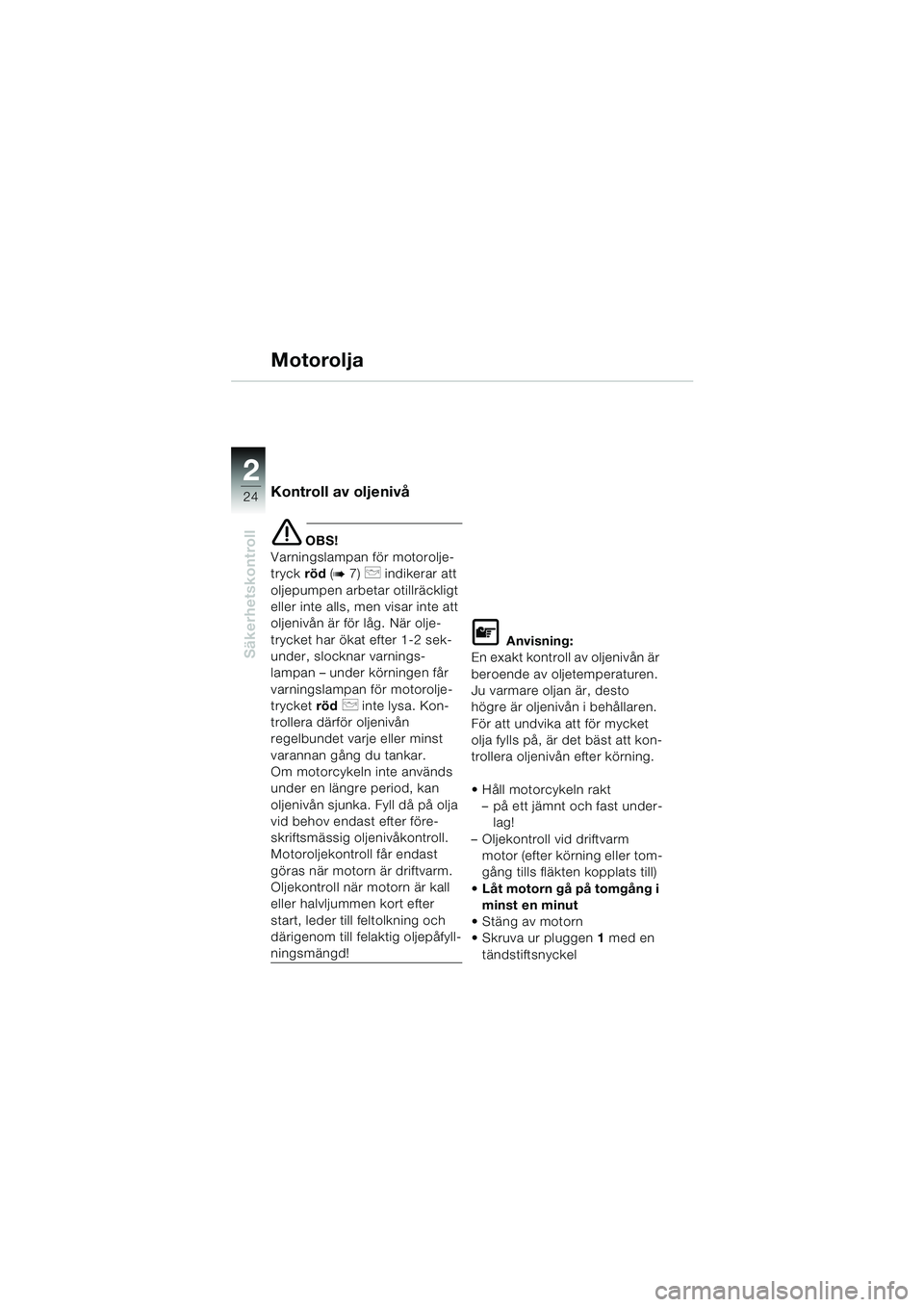

24
Säkerhetskontroll
2
Motorolja
Kontroll av oljenivå
e OBS!
Varningslampan för motorolje-
tryck röd (
b7) p indikerar att
oljepumpen arbetar otillräckligt
eller inte alls, men visar inte att
oljenivån är för låg. När olje-
trycket har ökat efter 1-2 sek-
under, slocknar varnings-
lampan – under körningen får
varningslampan för motorolje-
trycket röd
p inte lysa. Kon-
trollera därför oljenivån
regelbundet varje eller minst
varannan gång du tankar.
Om motorcykeln inte används
under en längre period, kan
oljenivån sjunka. Fyll då på olja
vid behov endast efter före-
skriftsmässig oljenivåkontroll.
Motoroljekontroll får endast
göras när motorn är driftvarm.
Oljekontroll när motorn är kall
eller halvljummen kort efter
start, leder till feltolkning och
därigenom till felaktig oljepåfyll-
ningsmängd!
L Anvisning:
En exakt kontroll av oljenivån är
beroende av oljetemperaturen.
Ju varmare oljan är, desto
högre är oljenivån i behållaren.
För att undvika att för mycket
olja fylls på, är det bäst att kon-
trollera oljenivån efter körning.
 Håll motorcykeln rakt
– på ett jämnt och fast under-lag!
– Oljekontroll vid driftvarm motor (efter körning eller tom-
gång tills fläkten kopplats till)
 Låt motorn gå på tomgång i minst en minut
Stäng av motorn
 Skruva ur pluggen 1 med en
tändstiftsnyckel
10R13bks4.book Seite 24 Montag, 22. September 2003 4:02 16

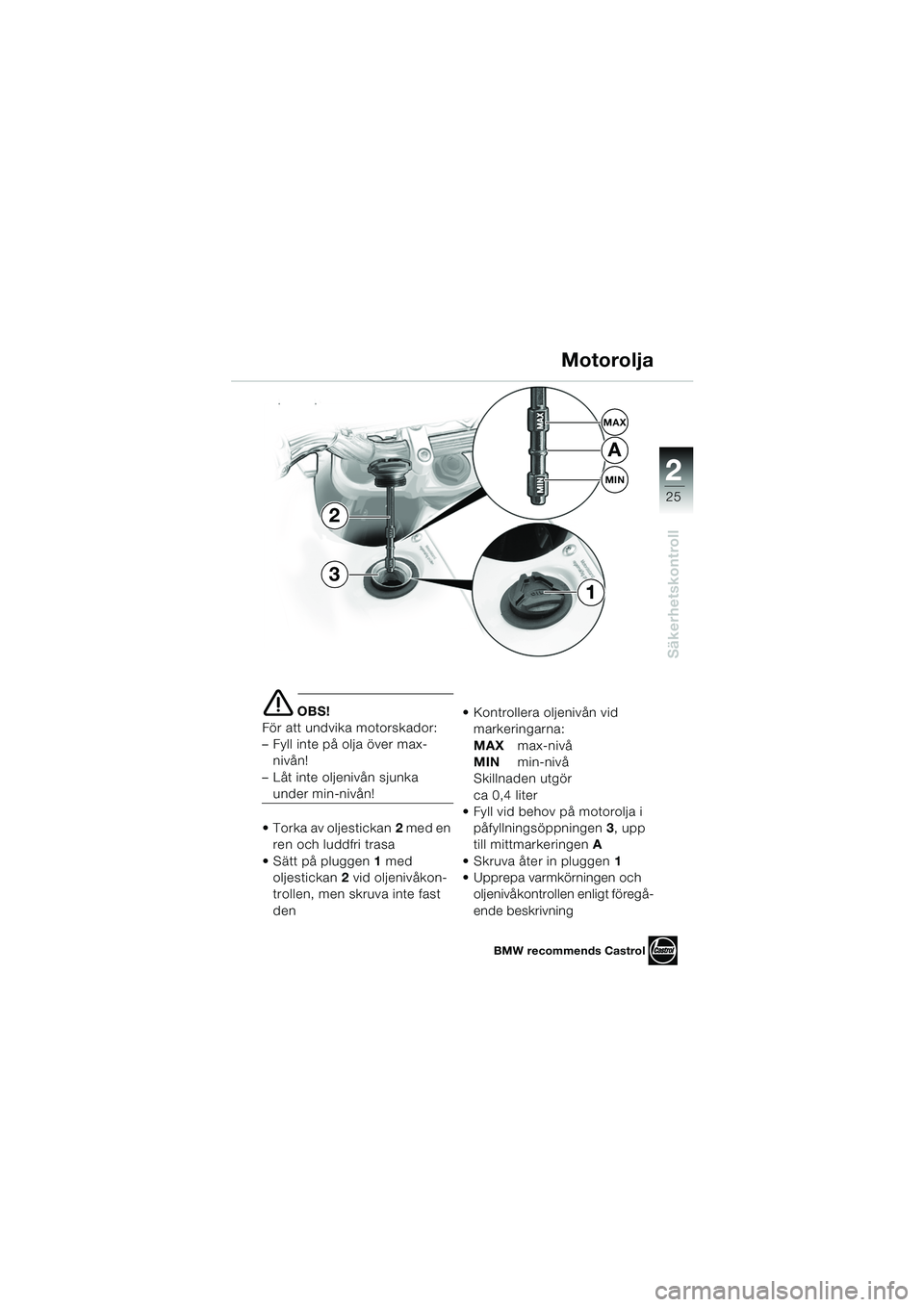

1
25
Säkerhetskontroll
2
e OBS!
För att undvika motorskador:
– Fyll inte på olja över max- nivån!
– Låt inte oljenivån sjunka
under min-nivån!
 Torka av oljestickan 2 med en
ren och luddfri trasa
 Sätt på pluggen 1 med
oljestickan 2 vid oljenivåkon-
trollen, men skruva inte fast
den  Kontrollera oljenivån vid
markeringarna:
MAX max-nivå
MIN min-nivå
Skillnaden utgör
ca 0,4 liter
 Fyll vid behov på motorolja i
påfyllningsöppningen 3, upp
till mittmarkeringen A
 Skruva åter in pluggen 1
 Upprepa varmkörningen och oljenivåkontrollen enligt föregå-
ende beskrivning
1
Motorolja
MAX
A
MIN
BMW recommends Castrol
2
3
10R13bks4.book Seite 25 Montag, 22. September 2003 4:02 16

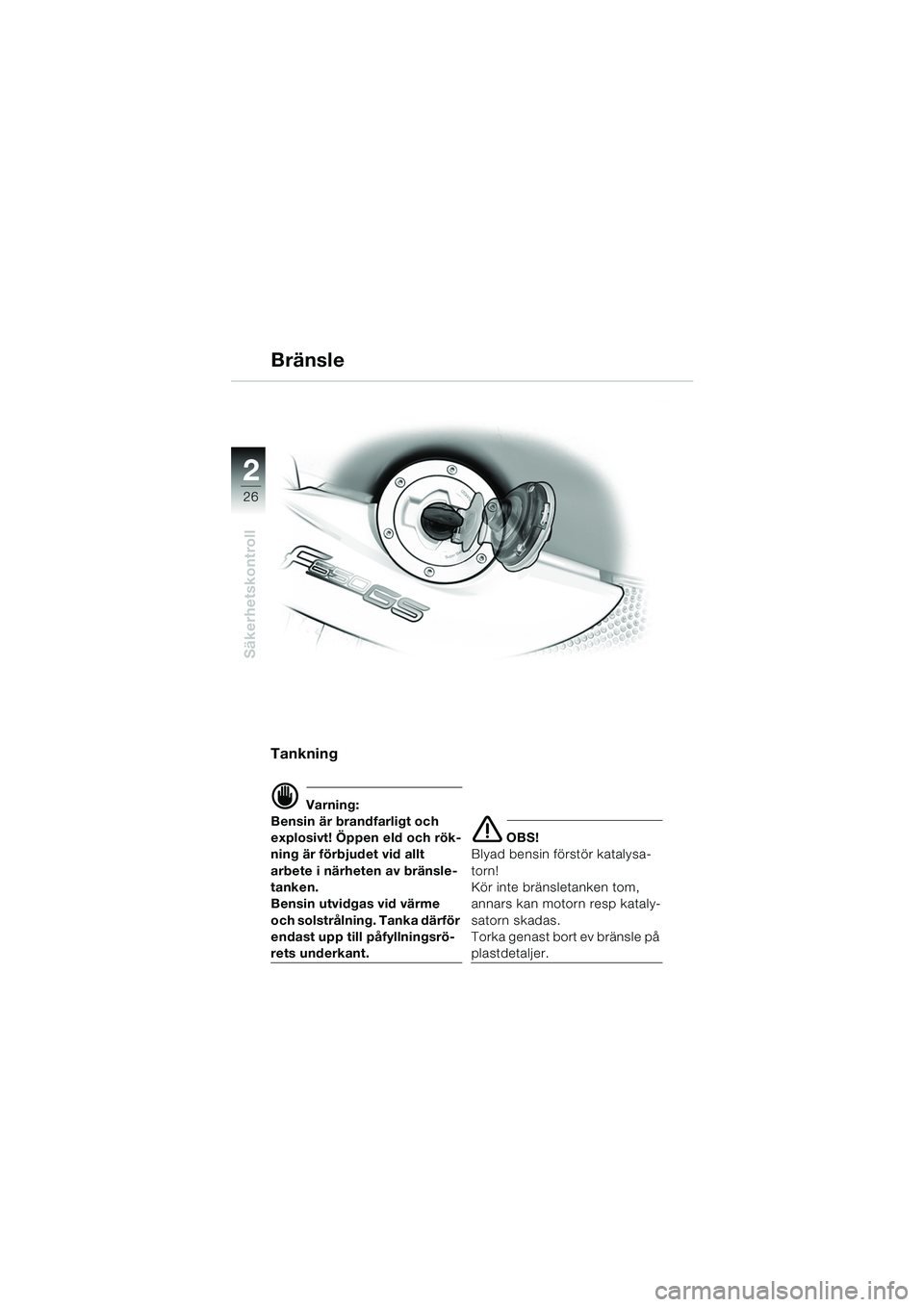

26
Säkerhetskontroll
2
Tankning
d Varning:
Bensin är brandfarligt och
explosivt! Öppen eld och rök-
ning är förbjudet vid allt
arbete i närheten av bränsle-
tanken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
e OBS!
Blyad bensin förstör katalysa-
torn!
Kör inte bränsletanken tom,
annars kan motorn resp kataly-
satorn skadas.
Torka genast bort ev bränsle på
plastdetaljer.
Bränsle
10R13bks4.book Seite 26 Montag, 22. September 2003 4:02 16

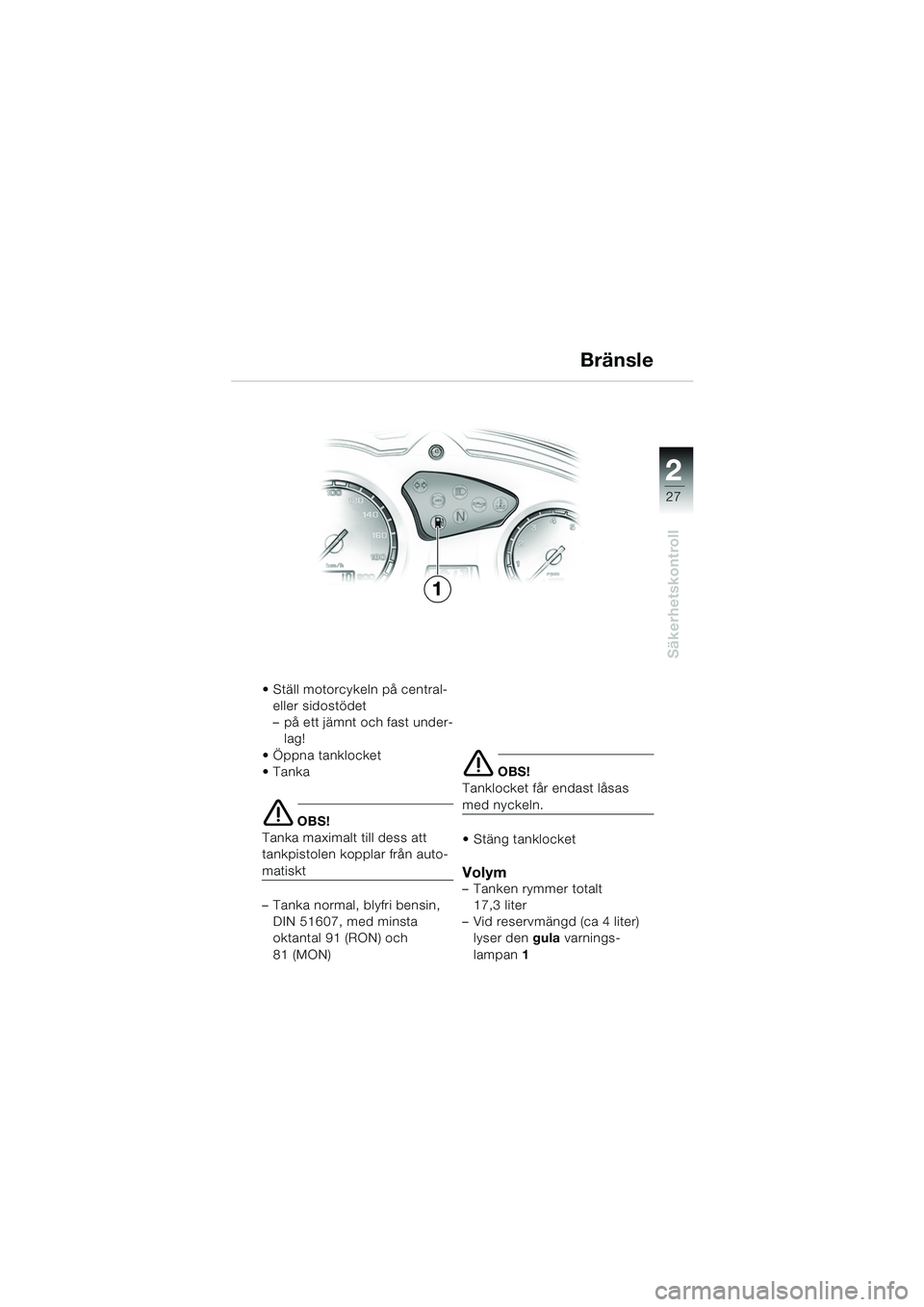

1
27
Säkerhetskontroll
2
 Ställ motorcykeln på central- eller sidostödet
– på ett jämnt och fast under-lag!
 Öppna tanklocket
Tanka
e OBS!
Tanka maximalt till dess att
tankpistolen kopplar från auto-
matiskt
– Tanka normal, blyfri bensin, DIN 51607, med minsta
oktantal 91 (RON) och
81 (MON)
e OBS!
Tanklocket får endast låsas
med nyckeln.
 Stäng tanklocket
Volym– Tanken rymmer totalt 17,3 liter
– Vid reservmängd (ca 4 liter) lyser den gula varnings-
lampan 1
1 Bränsle
10R13bks4.book Seite 27 Montag, 22. September 2003 4:02 16

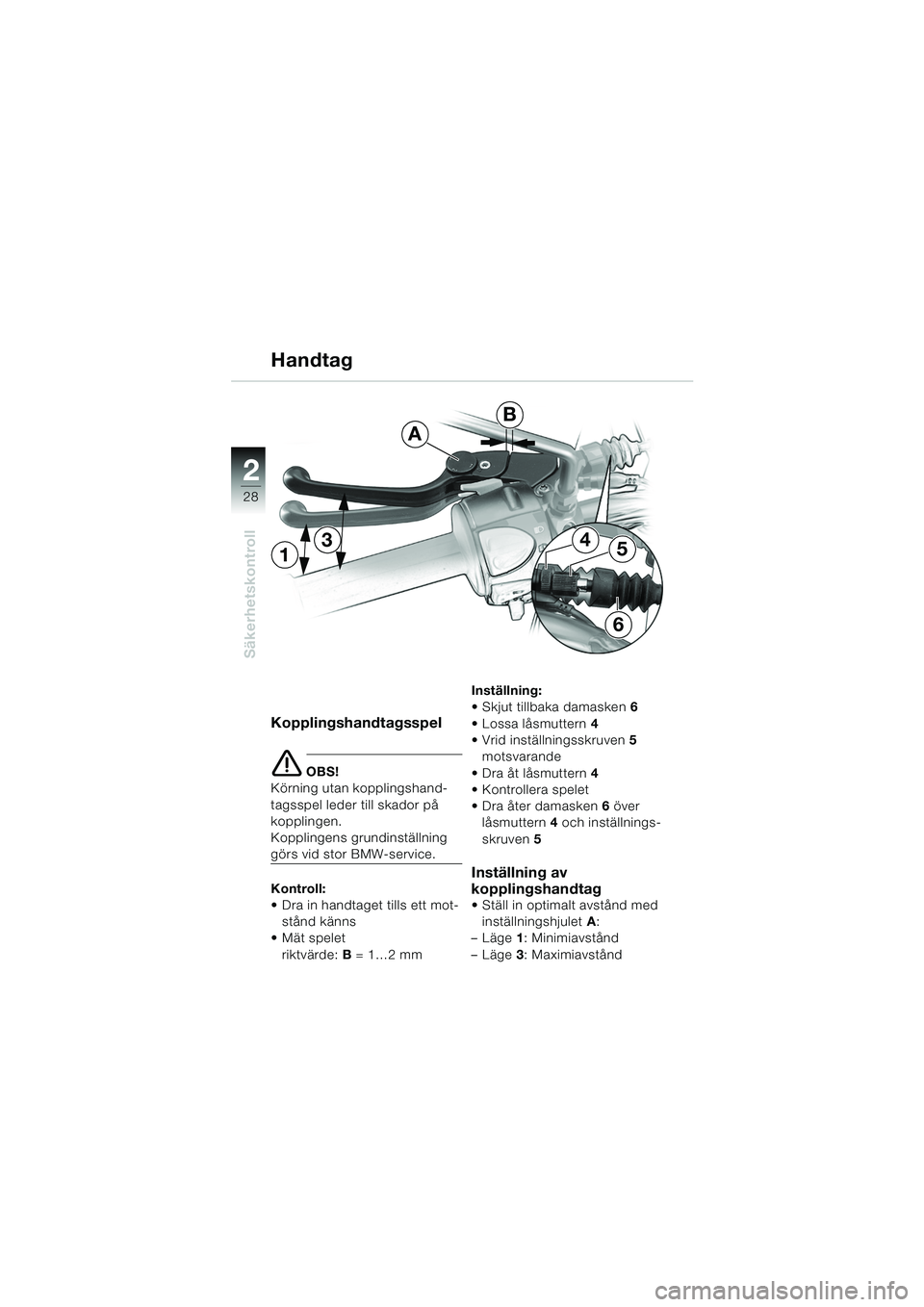

28
Säkerhetskontroll
2
13
6
54
A
B
Kopplingshandtagsspel
e OBS!
Körning utan kopplingshand-
tagsspel leder till skador på
kopplingen.
Kopplingens grundinställning
görs vid stor BMW-service.
Kontroll:
 Dra in handtaget tills ett mot-
stånd känns
 Mät spelet
riktvärde: B = 1…2 mm Inställning:
 Skjut tillbaka damasken
6
 Lossa låsmuttern 4
 Vrid inställningsskruven 5
motsvarande
 Dra åt låsmuttern 4
 Kontrollera spelet
 Dra åter damasken 6 över
låsmuttern 4 och inställnings-
skruven 5
Inställning av
kopplingshandtag
 Ställ in optimalt avstånd med inställningshjulet A:
–Läge 1: Minimiavstånd
–Läge 3: Maximiavstånd
Handtag
10R13bks4.book Seite 28 Montag, 22. September 2003 4:02 16

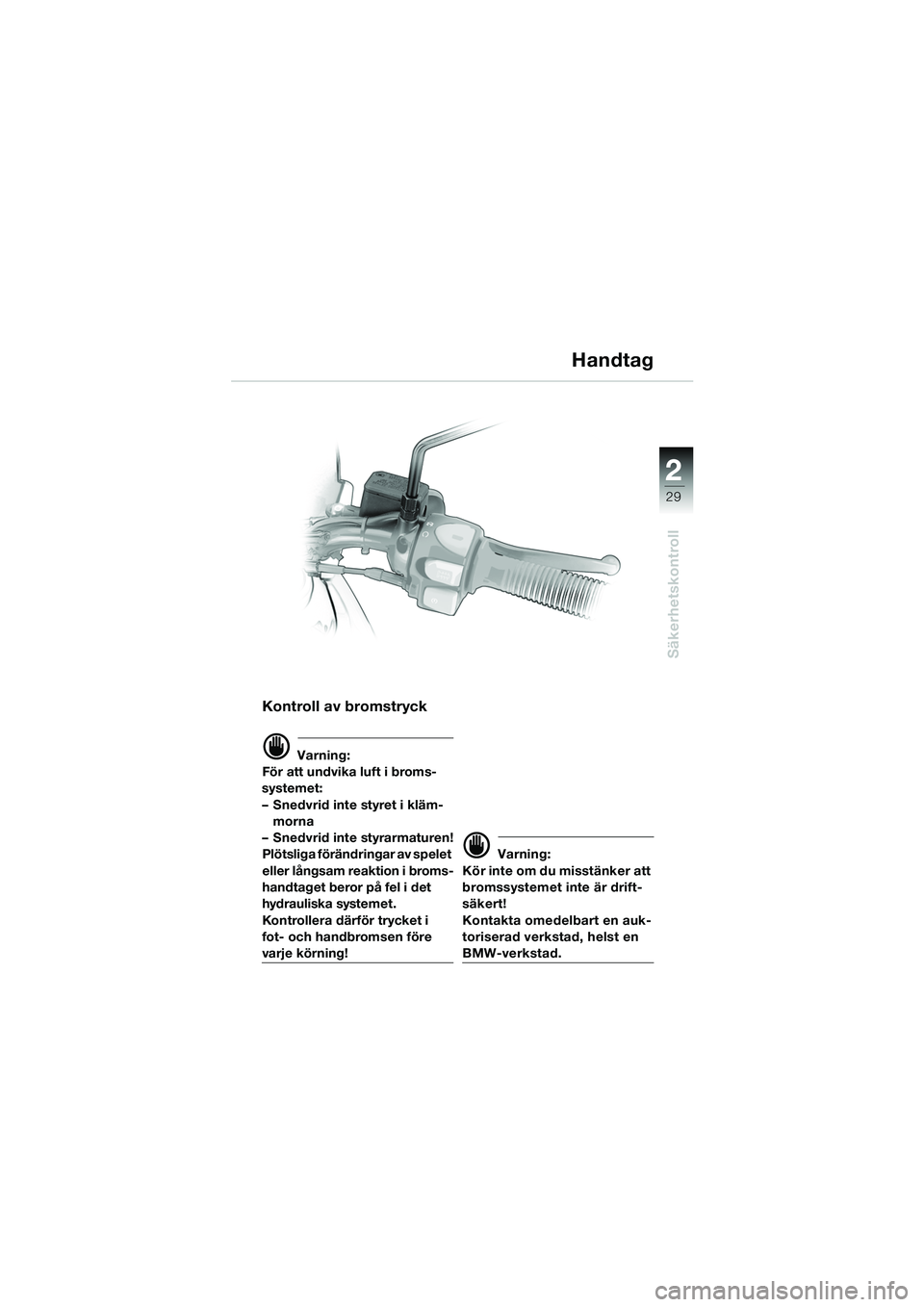

1
29
Säkerhetskontroll
2
Kontroll av bromstryck
d Varning:
För att undvika luft i broms-
systemet:
– Snedvrid inte styret i kläm- morna
– Snedvrid inte styrarmaturen!
Plötsliga förändringar av spelet
eller långsam reaktion i broms-
handtaget beror på fel i det
hydrauliska systemet.
Kontrollera därför trycket i
fot- och handbromsen före
varje körning!
d Varning:
Kör inte om du misstänker att
bromssystemet inte är drift-
säkert!
Kontakta omedelbart en auk-
toriserad verkstad, helst en
BMW-verkstad.
Handtag
10R13bks4.book Seite 29 Montag, 22. September 2003 4:02 16

30
Säkerhetskontroll
2
Arbeten på
bromssystemet
d Varning:
För att garantera bromssyste-
mets driftsäkerhet ska alla
arbeten på bromsarna utföras
av en auktoriserad verkstad
o ch d å h el st a v e n B M W -ve r k -
stad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromshandtaget beror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen och
bromsarnas funktion före
varje körning!
Kör inte om du misstänker att
bromssystemet inte är drifts-
säkert!
Kontakta omedelbart en auk-
toriserad verkstad, helst en
BMW-verkstad.
Bromsar
10R13bks4.book Seite 30 Montag, 22. September 2003 4:02 16
