Översikt och handhavande
1Kontrollampa
blinker vänster/höger
grön
J
2Varningslampa
ABS-kontrollEU röd D
(b65)
3 Kontrollampa
helljus blå
q
4Varningslampa motorolje-
tryck röd
p (b59) 5
Varningslampa kylvätske-
temperatur röd
j (b58)
6 Kontrollampa friläge grön
k
7Varningslampa bränsle-
reserv/vid ca 4 liter bränsle-
reserv gul
m
EUExtrautrustning
( ) Siffror inom parentes b sidhänvisning

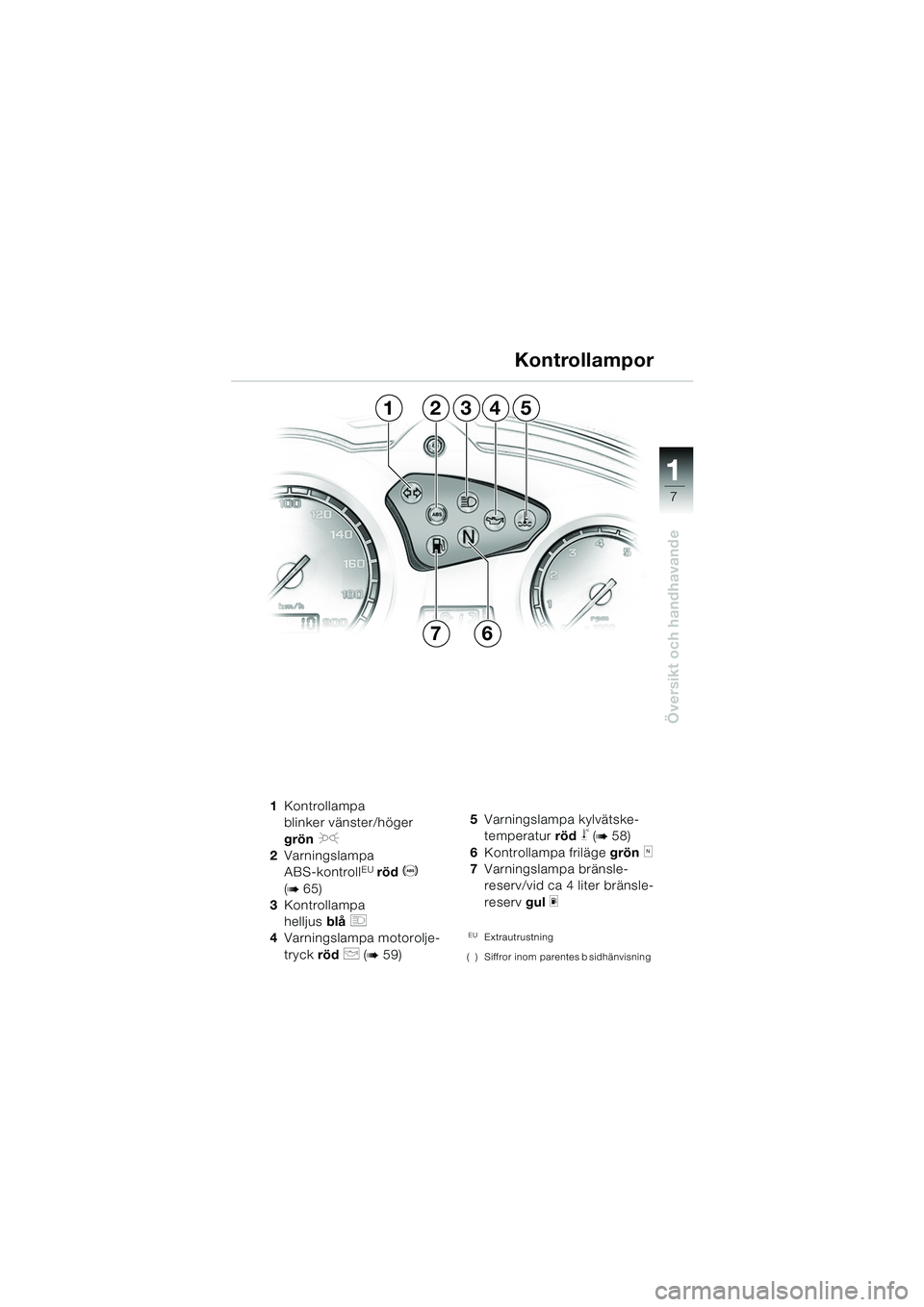

Kontrollampor
13542
76
10r1301s4.fm Seite 7 Dienstag, 30. September 2003 2:49 14

11
8
Översikt och handhavande

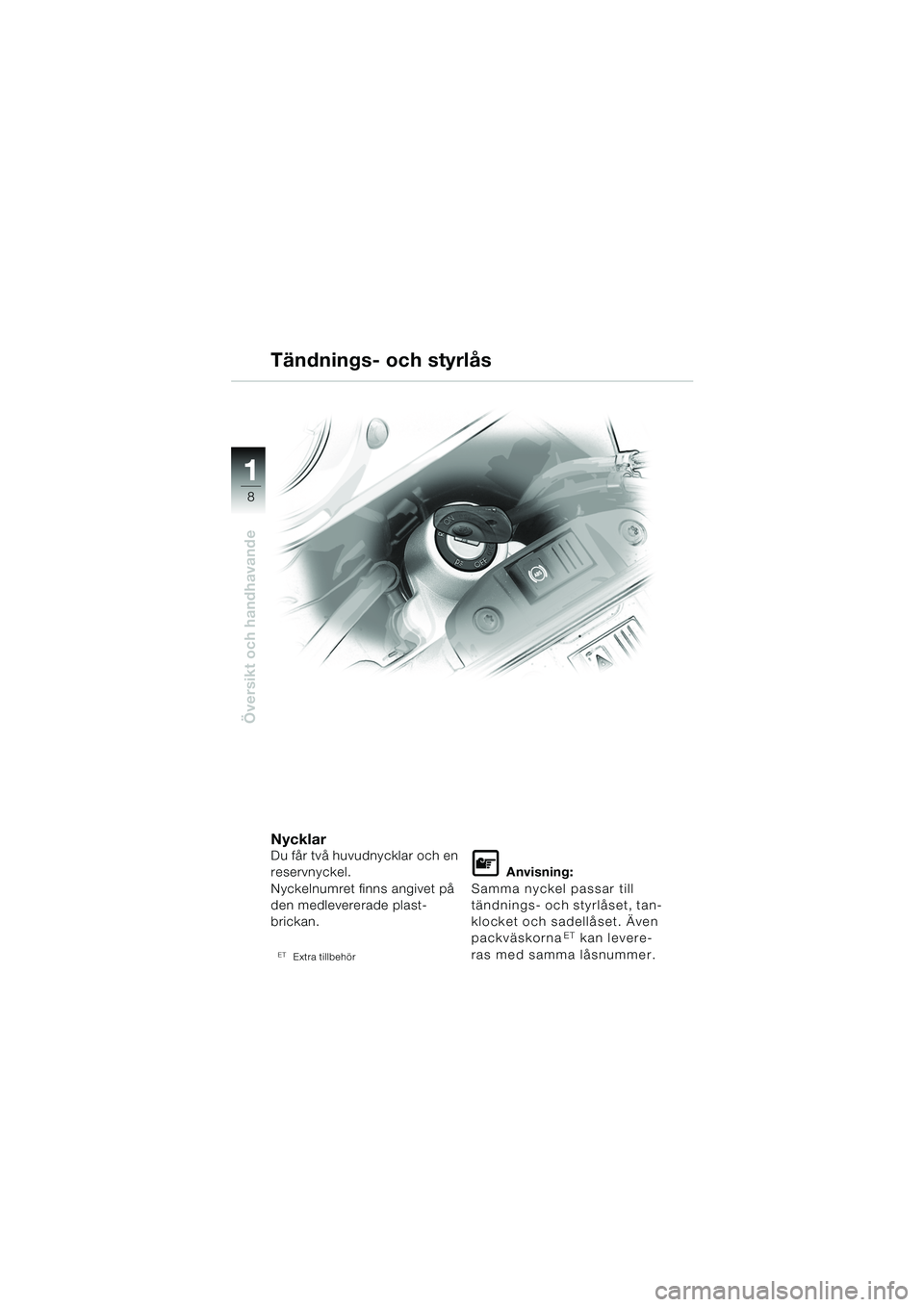

Nycklar
Du får två huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet på
den medlevererade plast-
brickan.
ET Extra tillbehör
L Anvisning:
Samma nyckel passar till
tändnings- och styrlåset, tan-
klocket och sadellåset. Även
packväskorna
ET kan levere-
ras med samma låsnummer.
Tändnings- och styrlås
10R13bks4.book Seite 8 Montag, 22. September 2003 4:02 16

111
9
Översikt och handhavande

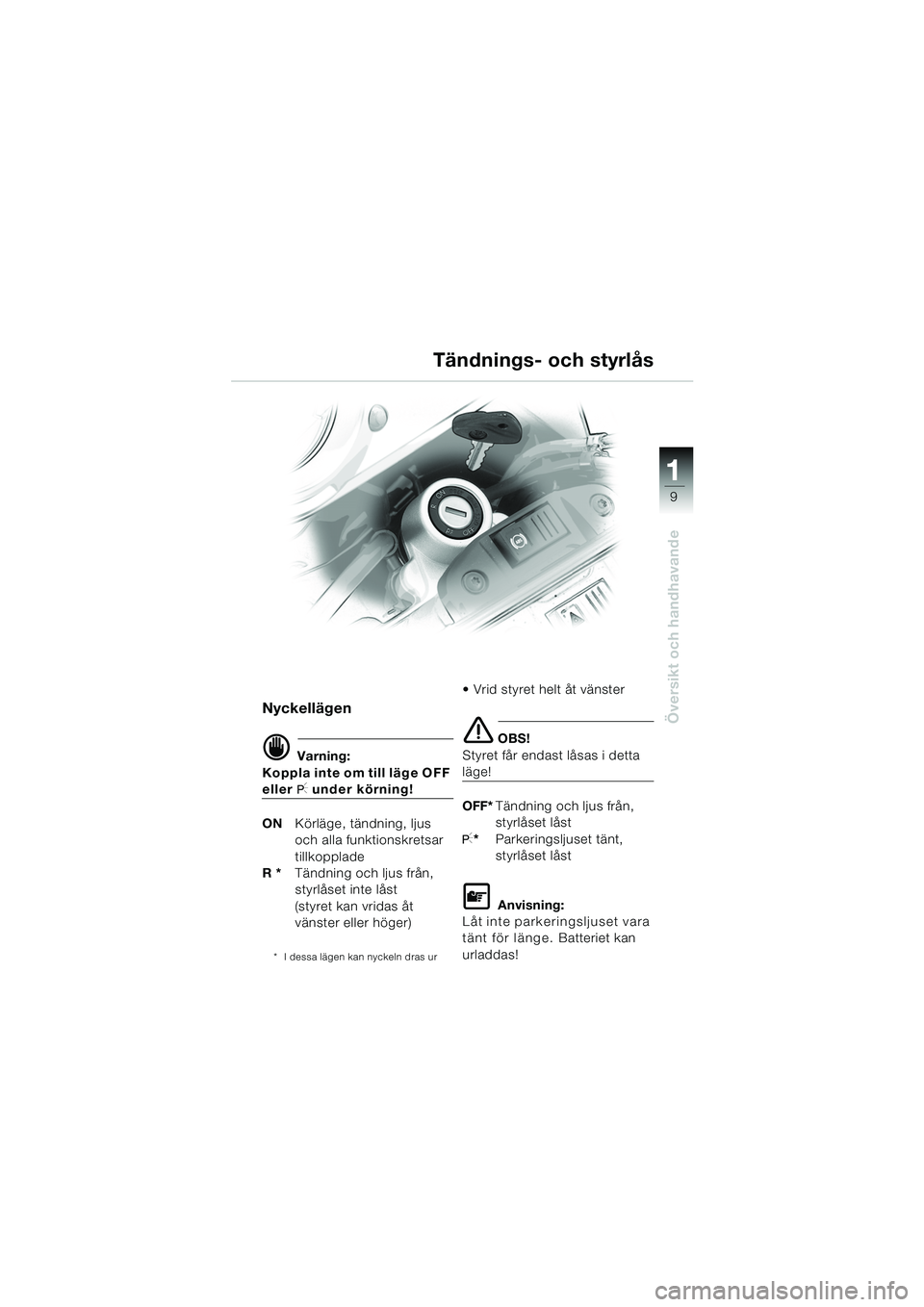

Tändnings- och styrlås
Nyckellägen
d Varning:
Koppla inte om till läge OFF
eller I under körning!
ON Körläge, tändning, ljus
och alla funktionskretsar
tillkopplade
R * Tändning och ljus från,
styrlåset inte låst
(styret kan vridas åt
vänster eller höger)
* I dessa lägen kan nyckeln dras ur
 Vrid styret helt åt vänster
e OBS!
Styret får endast låsas i detta
läge!
OFF* Tändning och ljus från,
styrlåset låst
I* Parkeringsljuset tänt,
styrlåset låst
L Anvisning:
Låt inte parkeringsljuset vara
tänt för länge. Batteriet kan
urladdas!
10R13bks4.book Seite 9 Montag, 22. September 2003 4:02 16

11
10

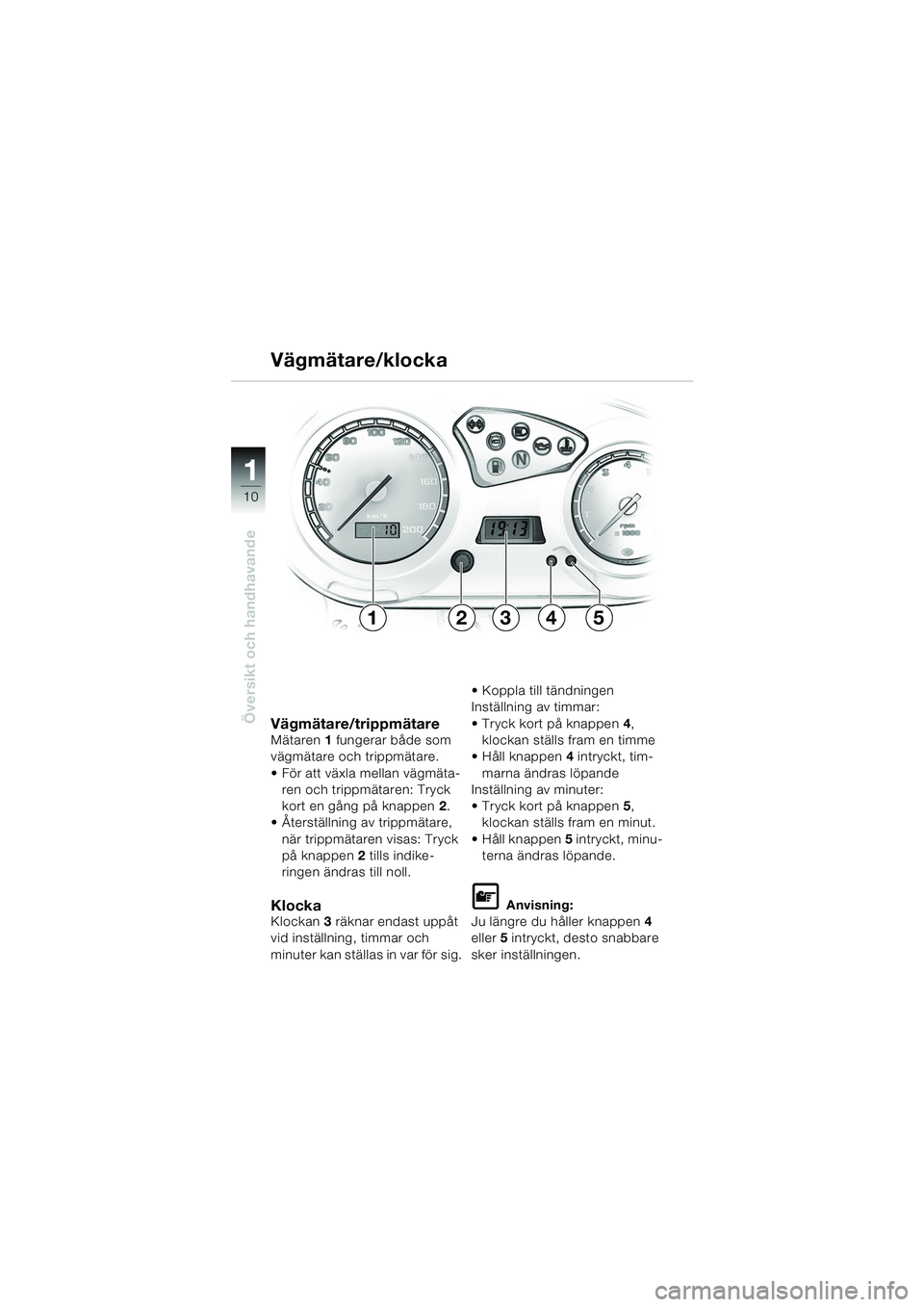

Översikt och handhavandeVägmätare/trippmätareMätaren 1 fungerar både som
vägmätare och trippmätare.
 För att växla mellan vägmäta- ren och trippmätaren: Tryck
kort en gång på knappen 2.
 Återställning av trippmätare,
när trippmätaren visas: Tryck
på knappen 2 tills indike-
ringen ändras till noll.
KlockaKlockan 3 räknar endast uppåt
vid inställning, timmar och
minuter kan ställas in var för sig.  Koppla till tändningen
Inställning av timmar:
 Tryck kort på knappen
4,
klockan ställs fram en timme
 Håll knappen 4 intryckt, tim-
marna ändras löpande
Inställning av minuter:
 Tryck kort på knappen 5,
klockan ställs fram en minut.
 Håll knappen 5 intryckt, minu-
terna ändras löpande.
L Anvisning:
Ju längre du håller knappen 4
eller 5 intryckt, desto snabbare
sker inställningen.
Vägmätare/klocka
12345
10R13bks4.book Seite 10 Montag, 22. September 2003 4:02 16

111
11
Översikt och handhavande

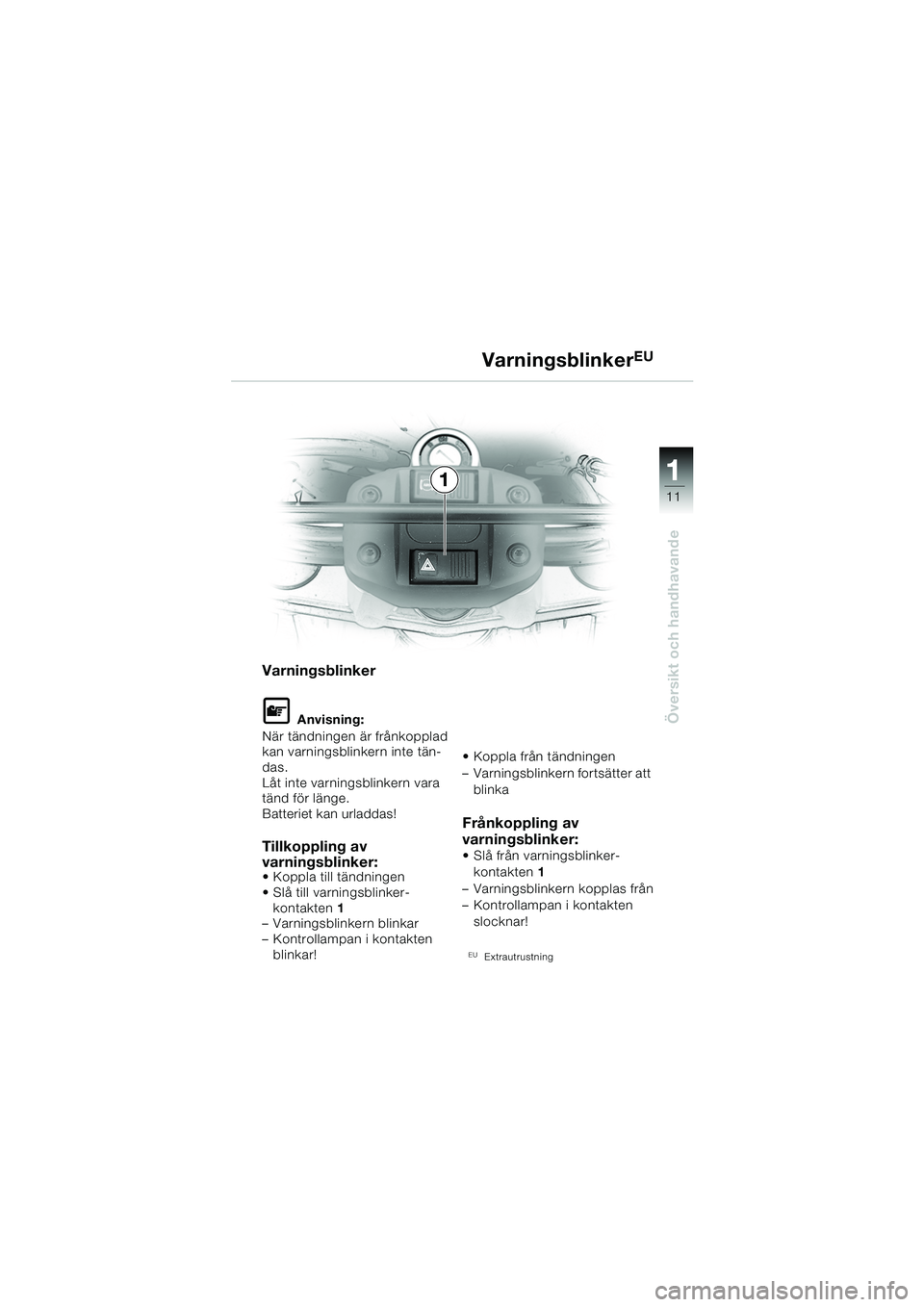

VarningsblinkerEU
Varningsblinker
L Anvisning:
När tändningen är frånkopplad
kan varningsblinkern inte tän-
das.
Låt inte varningsblinkern vara
tänd för länge.
Batteriet kan urladdas!
Tillkoppling av
varningsblinker:
 Koppla till tändningen
 Slå till varningsblinker- kontakten 1
– Varningsblinkern blinkar
– Kontrollampan i kontakten blinkar!  Koppla från tändningen
– Varningsblinkern fortsätter att
blinka
Frånkoppling av
varningsblinker:
 Slå från varningsblinker-kontakten 1
– Varningsblinkern kopplas från
– Kontrollampan i kontakten slocknar!
EUExtrautrustning
1
10R13bks4.book Seite 11 Montag, 22. September 2003 4:02 16

11
12
Översikt och handhavande
1Knapp för ljustuta H
2Hel-/halvljuskontakt
FHelljus
GHalvljus
3 Signalhornsknapp
z
4Blinkerkontakt
YSkjut åt vänster:
Vänster blinker till-
kopplad
WSkjut åt höger:
Höger blinker till-
kopplad
▲Tryck i mittläge:
Vänster/höger blinker
frånkopplad

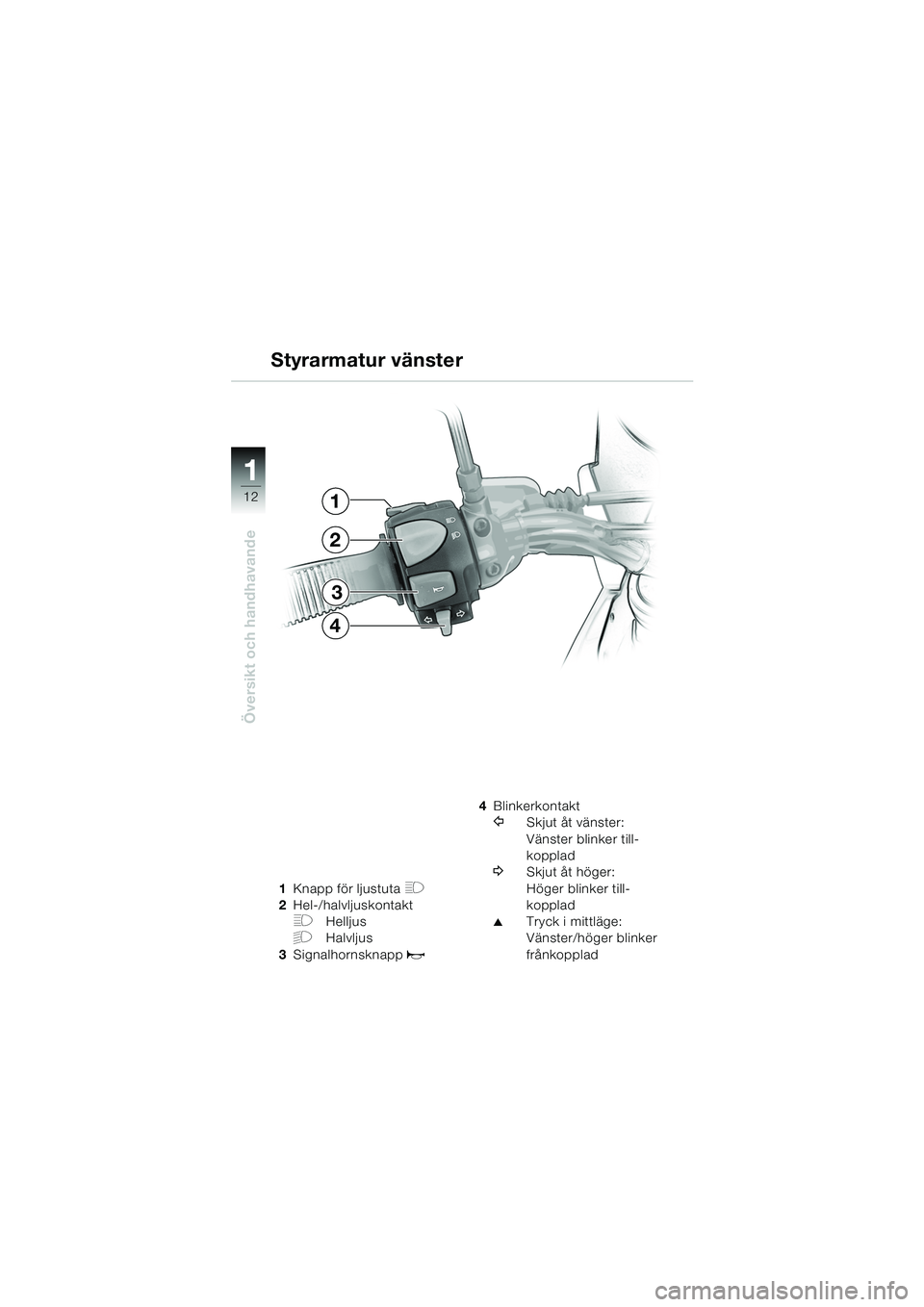

Styrarmatur vänster
1
2
3
4
10R13bks4.book Seite 12 Montag, 22. September 2003 4:02 16

111
13
Översikt och handhavande
5
7
6
5 Nödströmbrytare för tändning (
b56)
Vtändningsström-
kretsen bruten
Utändningsström-
kretsen sluten
6 Kontakt för uppvärmbara
handtag
EU
οvärmefunktion från
50%
 100%
7 Startknapp
y (b57)
( ) Siffror inom parentes b sidhänvisning
EUExtrautrustning
d Varning:
För att undvika luft i broms-
systemet:
 Snedvrid inte styrarmatu- ren!
 Snedvrid inte styret i kläm-
morna!

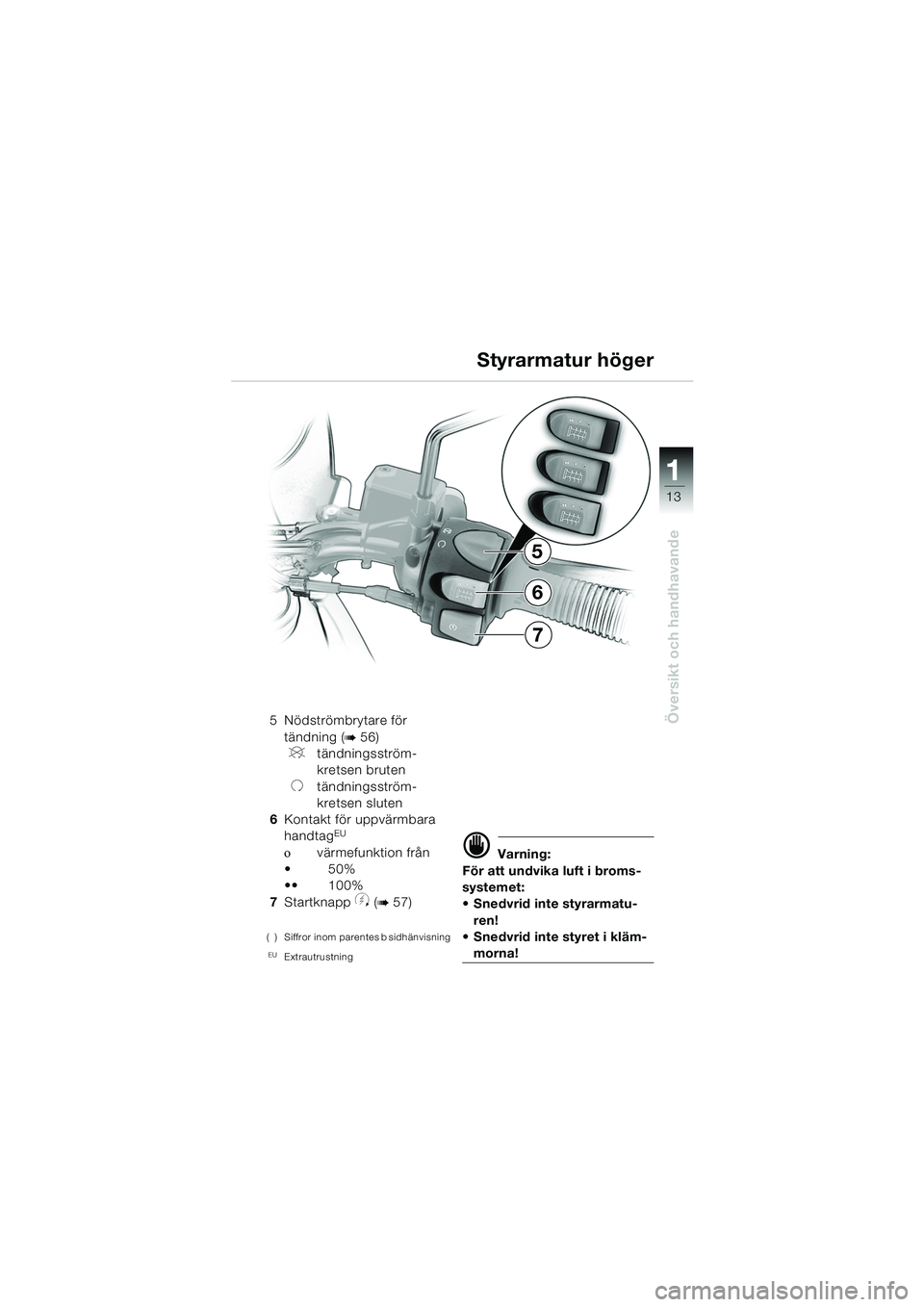

Styrarmatur höger
10R13bks4.book Seite 13 Montag, 22. September 2003 4:02 16

11
14
Översikt och handhavande

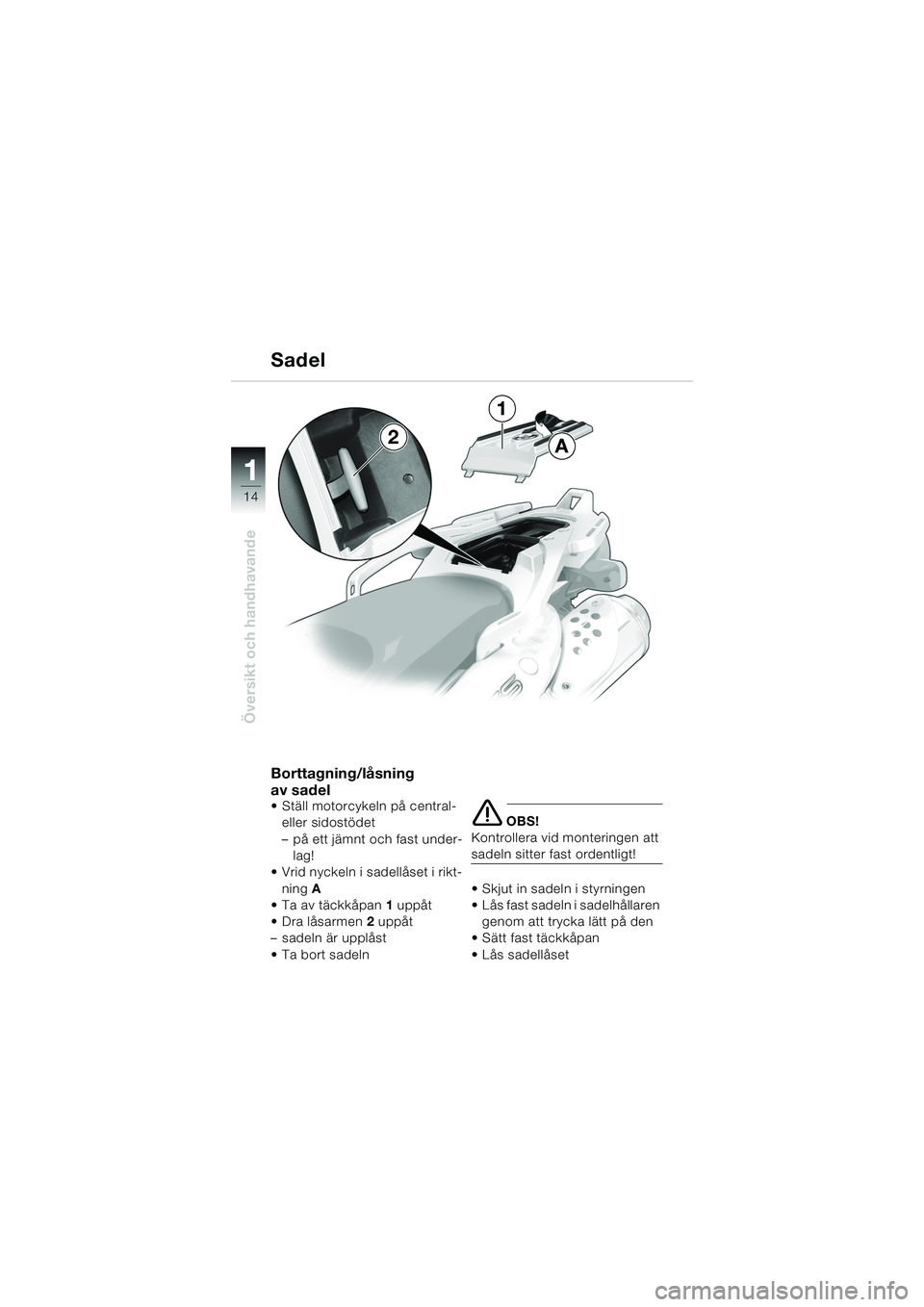

Borttagning/låsning
av sadel
 Ställ motorcykeln på central- eller sidostödet
– på ett jämnt och fast under-
lag!
 Vrid nyckeln i sadellåset i rikt-
ning A
Ta av täckkåpan 1 uppåt
 Dra låsarmen 2 uppåt
– sadeln är upplåst
 Ta bort sadelne OBS!
Kontrollera vid monteringen att
sadeln sitter fast ordentligt!
 Skjut in sadeln i styrningen
 Lås fast sadeln i sadelhållaren genom att trycka lätt på den
 Sätt fast täckkåpan
 Lås sadellåset
Sadel
