Översikt och handhavanded Varning:
Kontrollera att topboxen är
ordentligt monterad, om
motorcykeln har vält omkull!
Topboxen får lastas med max
5kg!
Med topboxen rekommende-
ras en hastighetsbegränsning
på 130 km/h!

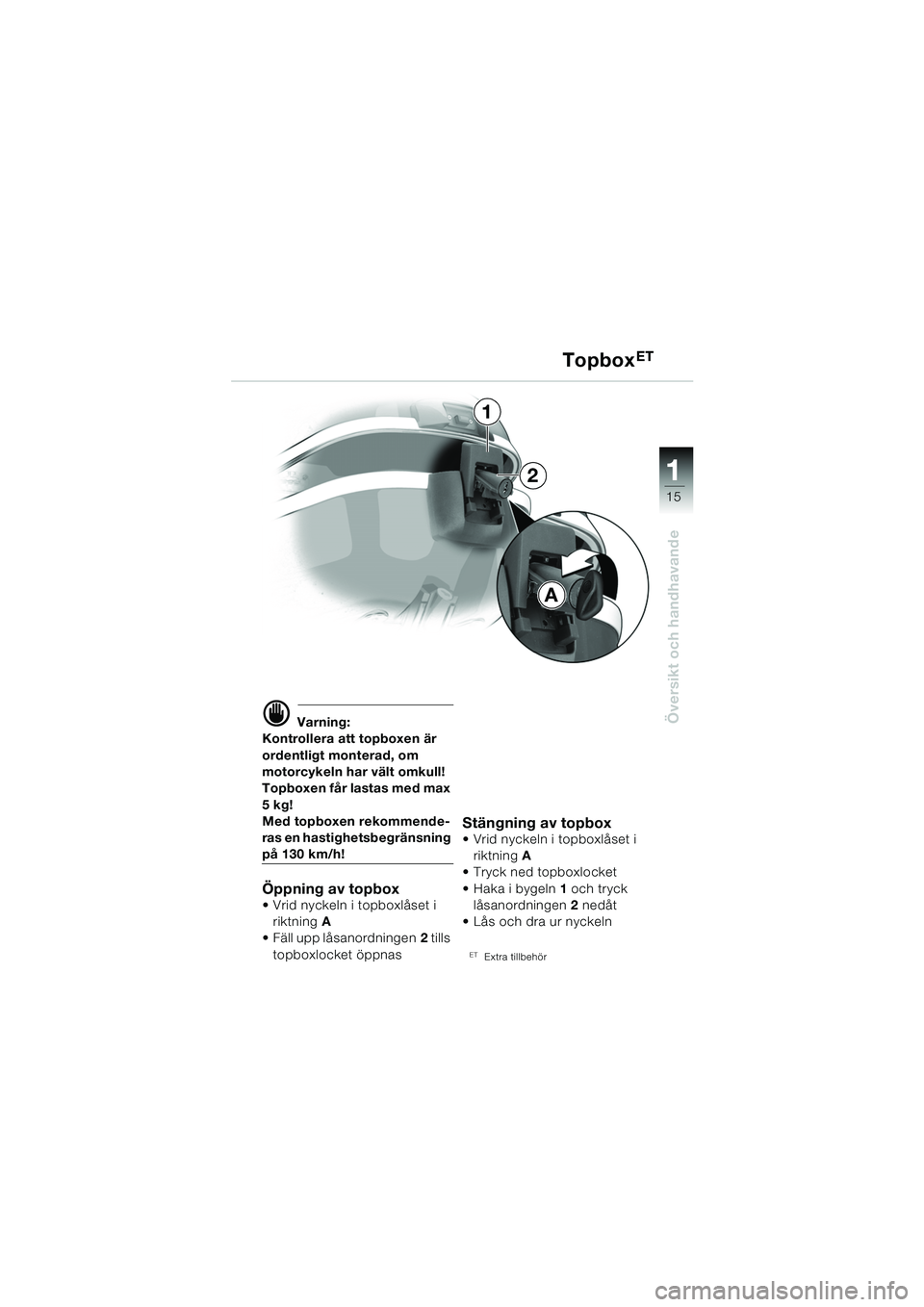

Öppning av topbox Vrid nyckeln i topboxlåset i
riktning A
 Fäll upp låsanordningen 2 tills
topboxlocket öppnas
Stängning av topbox Vrid nyckeln i topboxlåset i riktning A
 Tryck ned topboxlocket
 Haka i bygeln 1 och tryck
låsanordningen 2 nedåt
 Lås och dra ur nyckeln
ET Extra tillbehör
TopboxET
A
2
1
10R13bks4.book Seite 15 Montag, 22. September 2003 4:02 16

11
16
Översikt och handhavande
A
32

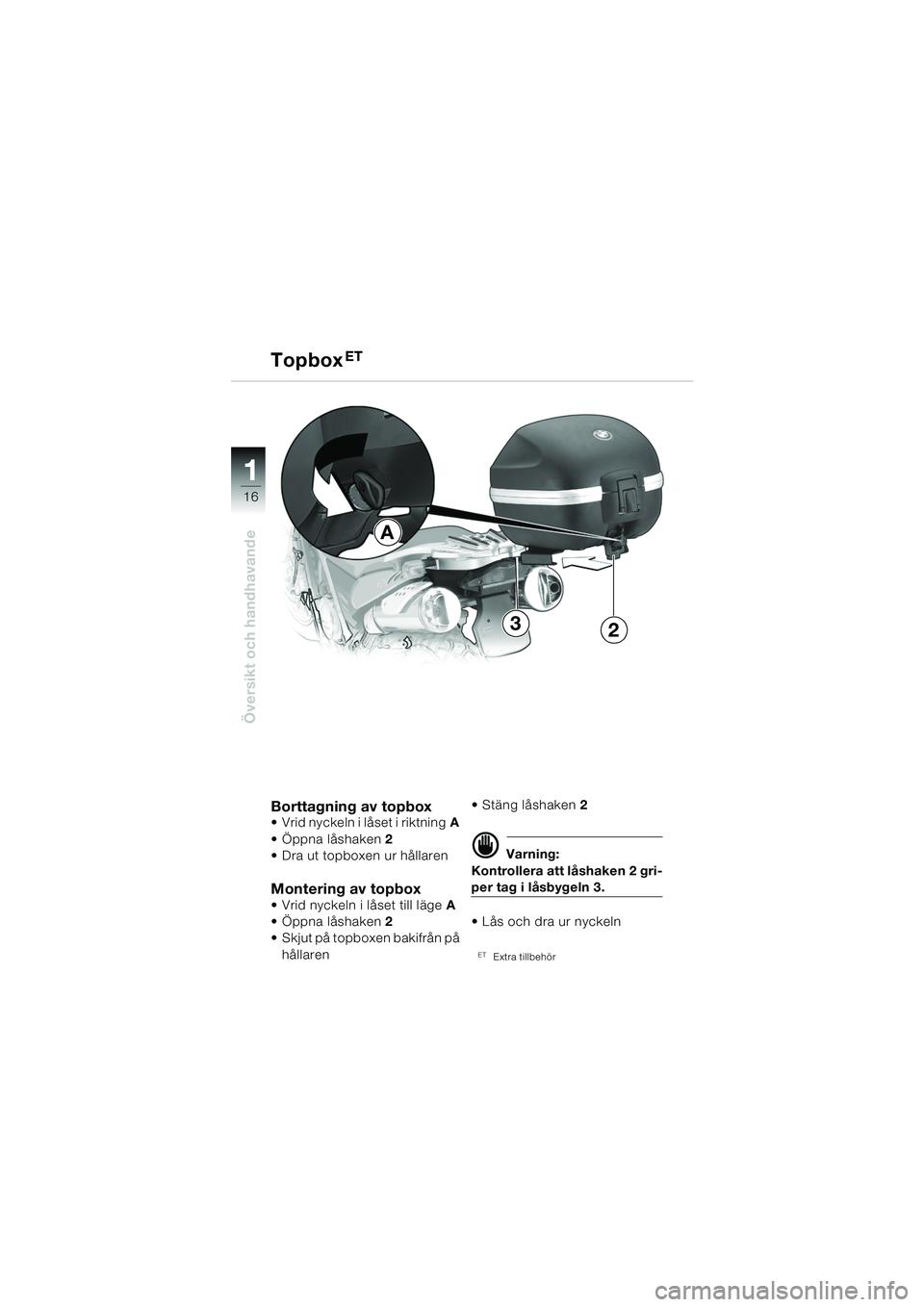

Borttagning av topbox Vrid nyckeln i låset i riktningA
 Öppna låshaken 2
 Dra ut topboxen ur hållaren
Montering av topbox Vrid nyckeln i låset till läge A
 Öppna låshaken 2
 Skjut på topboxen bakifrån på
hållaren Stäng låshaken
2
d Varning:
Kontrollera att låshaken 2 gri-
per tag i låsbygeln 3.
 Lås och dra ur nyckeln
ET Extra tillbehör
TopboxET
10R13bks4.book Seite 16 Montag, 22. September 2003 4:02 16

111
17
Översikt och handhavande
34
1
2
A
d Varning:
Kontrollera att packväskorna
är ordentligt monterade, om
motorcykeln har vält omkull!
Packväskorna får lastas med
max 5 kg vardera!
Med packväskorna rekom-
menderas en hastighetsbe-
gränsning på 130 km/h!

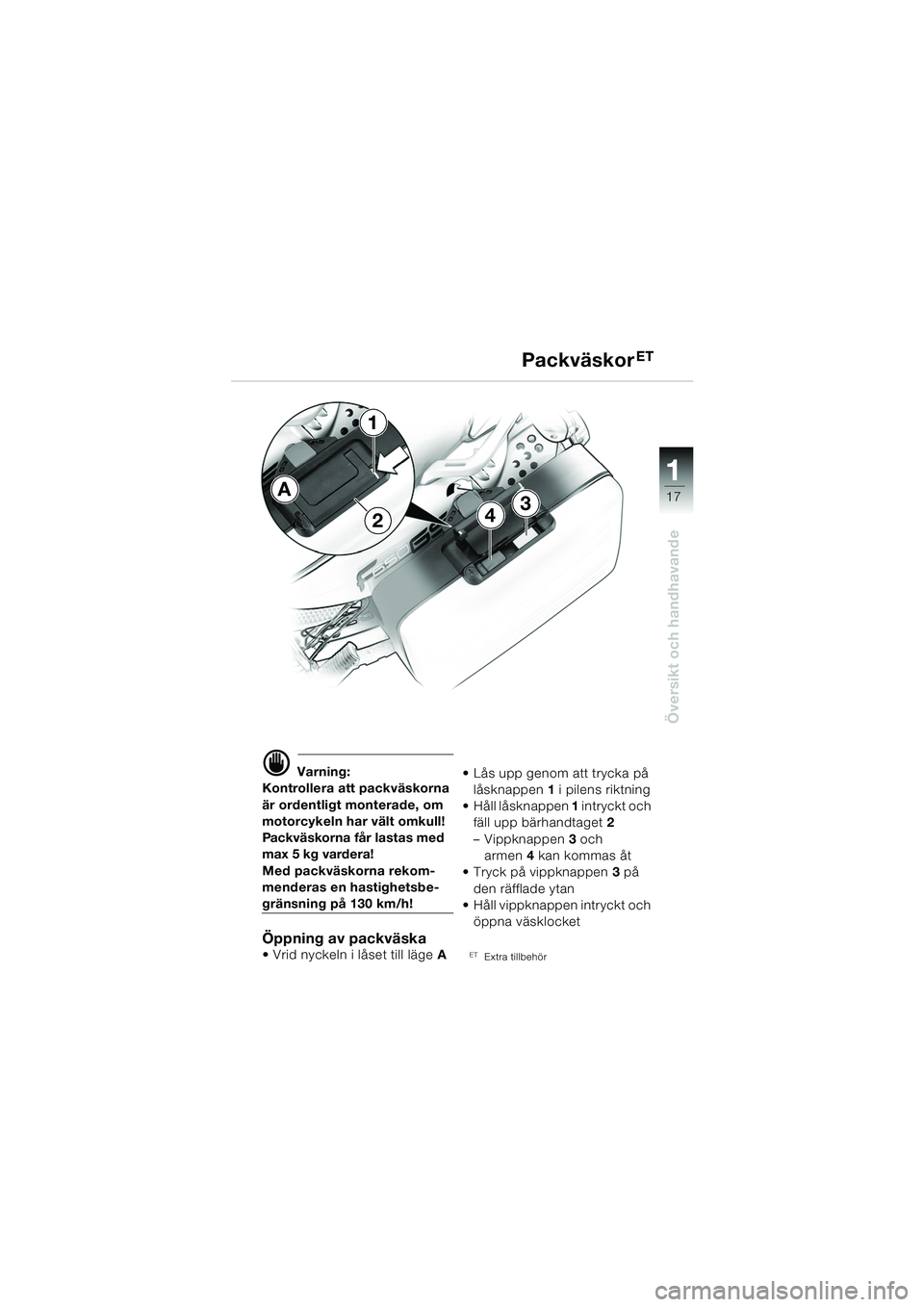

Öppning av packväska• Vrid nyckeln i låset till läge A Lås upp genom att trycka på
låsknappen 1 i pilens riktning
 Håll låsknappen 1 intryckt och
fäll upp bärhandtaget 2
– Vippknappen 3 och
armen 4 kan kommas åt
 Tryck på vippknappen 3 på
den räfflade ytan
 Håll vippknappen intryckt och
öppna väsklocketET Extra tillbehör
PackväskorET
10r1301s4.fm Seite 17 Dienstag, 30. September 2003 2:50 14

11
18
Översikt och handhavande
PackväskorET

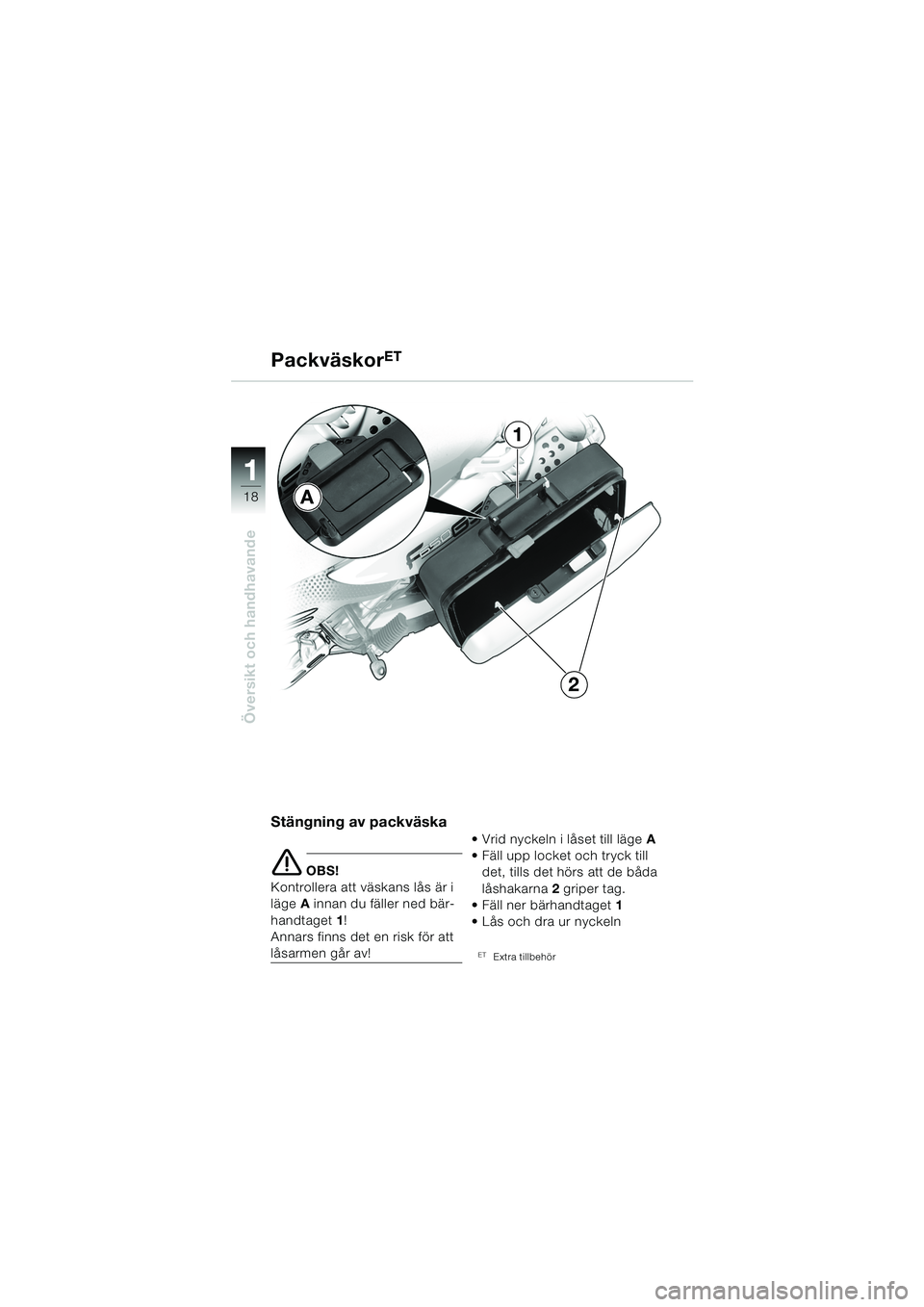

Stängning av packväska
e OBS!
Kontrollera att väskans lås är i
läge A innan du fäller ned bär-
handtaget 1!
Annars finns det en risk för att
låsarmen går av!  Vrid nyckeln i låset till läge
A
 Fäll upp locket och tryck till det, tills det hörs att de båda
låshakarna 2 griper tag.
 Fäll ner bärhandtaget 1
 Lås och dra ur nyckelnET Extra tillbehör
A
1
2
10R13bks4.book Seite 18 Montag, 22. September 2003 4:02 16

111
19
Översikt och handhavande
B
2
3
1
A
B
A

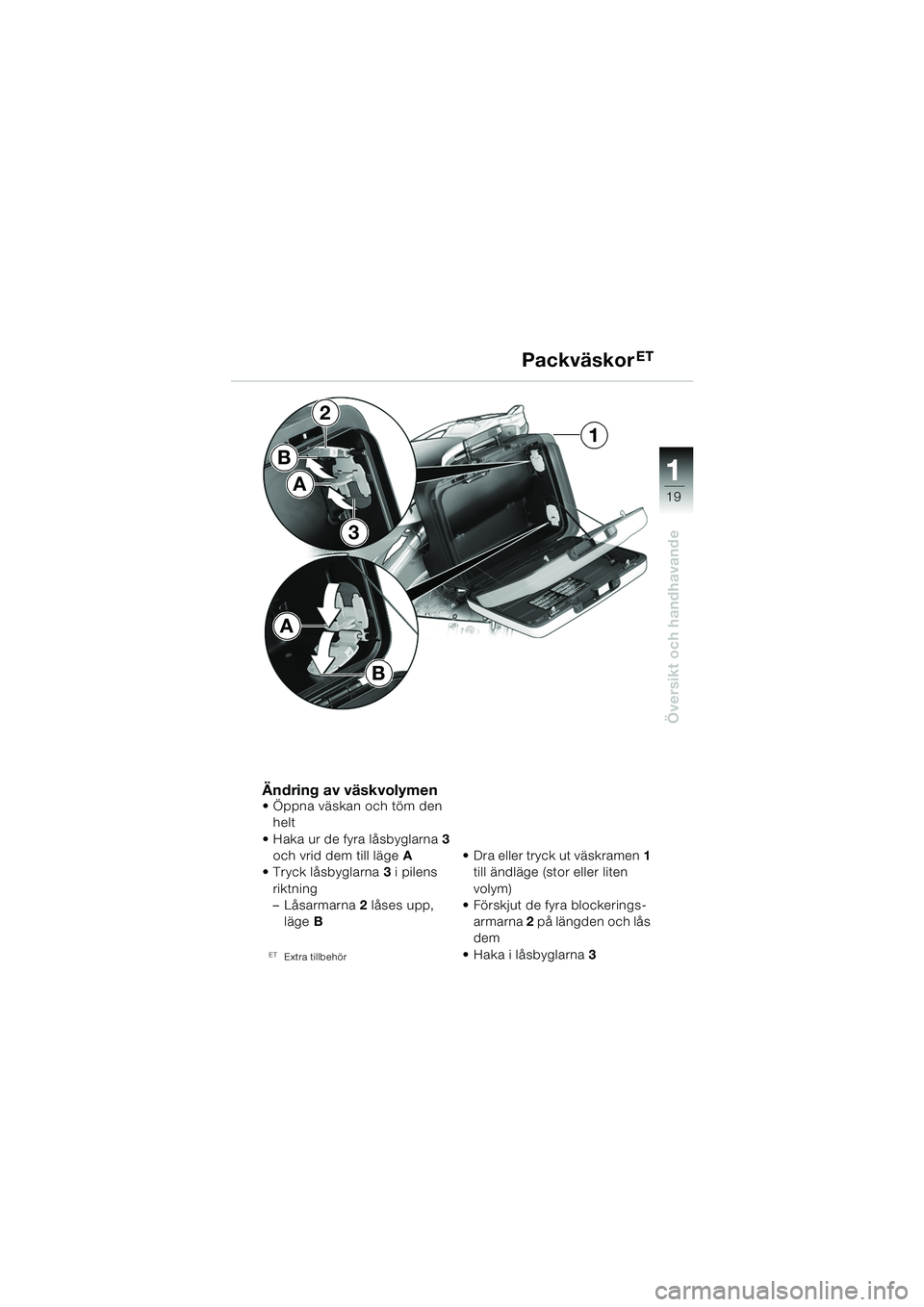

Ändring av väskvolymen Öppna väskan och töm den helt
 Haka ur de fyra låsbyglarna 3
och vrid dem till läge A
 Tryck låsbyglarna 3 i pilens
riktning
– Låsarmarna 2 låses upp,
läge B
ET Extra tillbehör
 Dra eller tryck ut väskramen 1
till ändläge (stor eller liten
volym)
 Förskjut de fyra blockerings-
armarna 2 på längden och lås
dem
 Haka i låsbyglarna 3
PackväskorET
10R13bks4.book Seite 19 Montag, 22. September 2003 4:02 16

11
20
Översikt och handhavande
PackväskorET

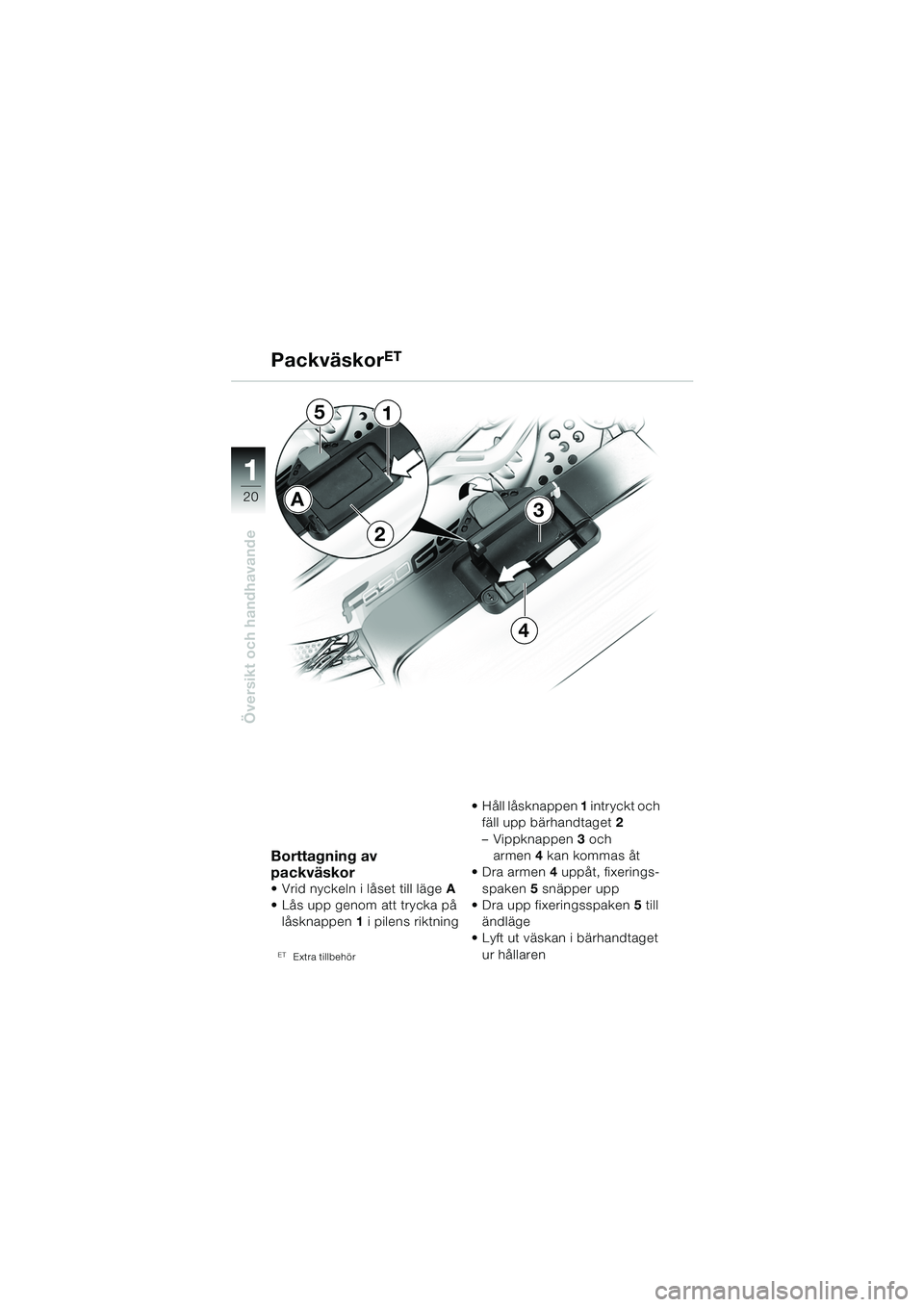

Borttagning av
packväskor
• Vrid nyckeln i låset till läge A
 Lås upp genom att trycka på
låsknappen 1 i pilens riktning
ET Extra tillbehör
 Håll låsknappen 1 intryckt och
fäll upp bärhandtaget 2
– Vippknappen 3 och
armen 4 kan kommas åt
Dra armen 4 uppåt, fixerings-
spaken 5 snäpper upp
 Dra upp fixeringsspaken 5 till
ändläge
 Lyft ut väskan i bärhandtaget
ur hållaren
3
4
5
A
1
2
10r1301s4.fm Seite 20 Dienstag, 30. September 2003 2:51 14

111
21
Översikt och handhavande
PackväskorET

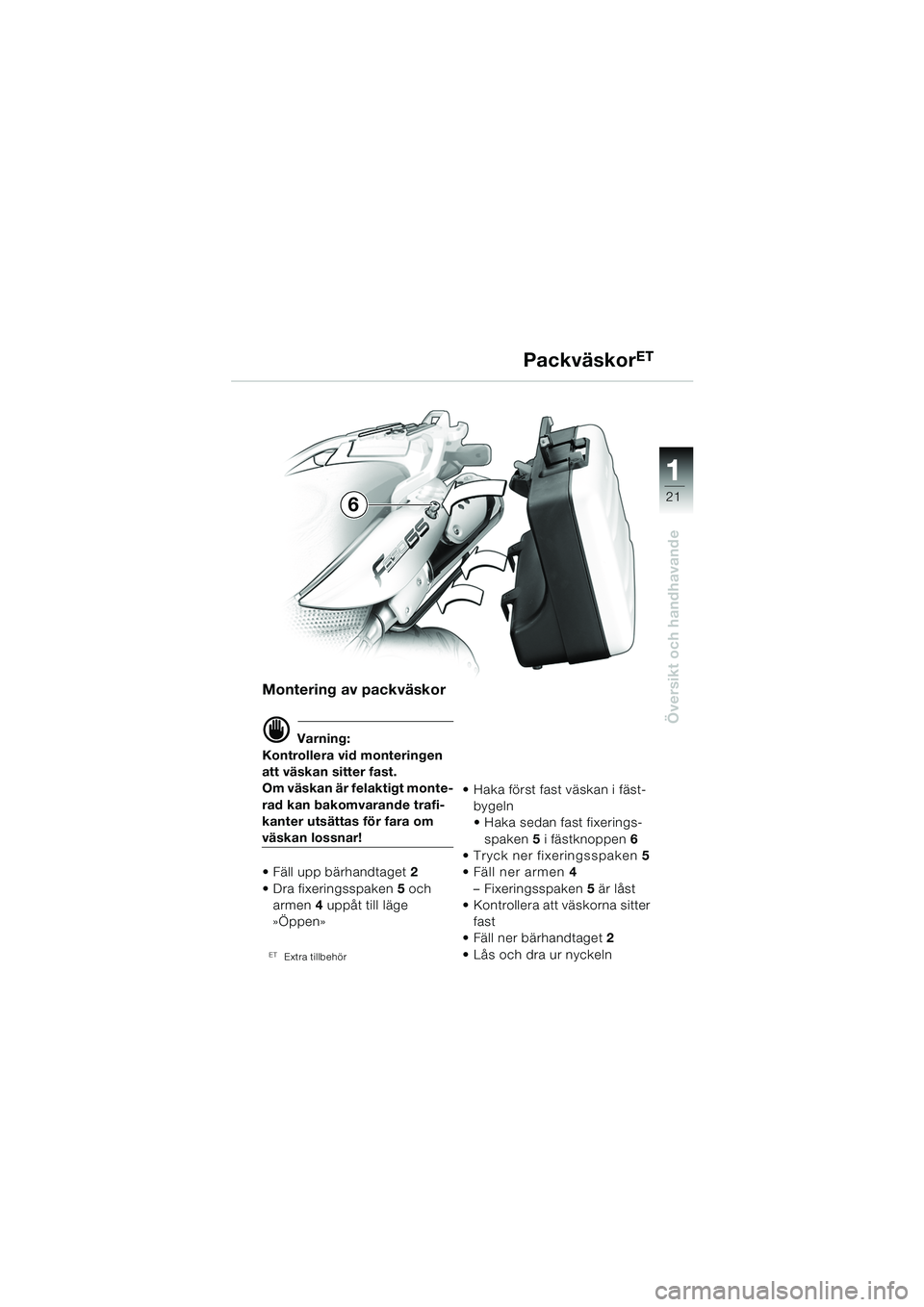

Montering av packväskor
d Varning:
Kontrollera vid monteringen
att väskan sitter fast.
Om väskan är felaktigt monte-
rad kan bakomvarande trafi-
kanter utsättas för fara om
väskan lossnar!
• Fäll upp bärhandtaget 2
 Dra fixeringsspaken 5 och
armen 4 uppåt till läge
»Öppen»
ET Extra tillbehör
 Haka först fast väskan i fäst- bygeln
 Haka sedan fast fixerings-spaken 5 i fästknoppen 6
 Tryck ner fixeringsspaken 5
 Fäll ner armen 4
– Fixeringsspaken 5 är låst
 Kontrollera att väskorna sitter
fast
 Fäll ner bärhandtaget 2
 Lås och dra ur nyckeln
6
10r1301s4.fm Seite 21 Dienstag, 30. September 2003 2:51 14

22
Säkerhetskontroll
2

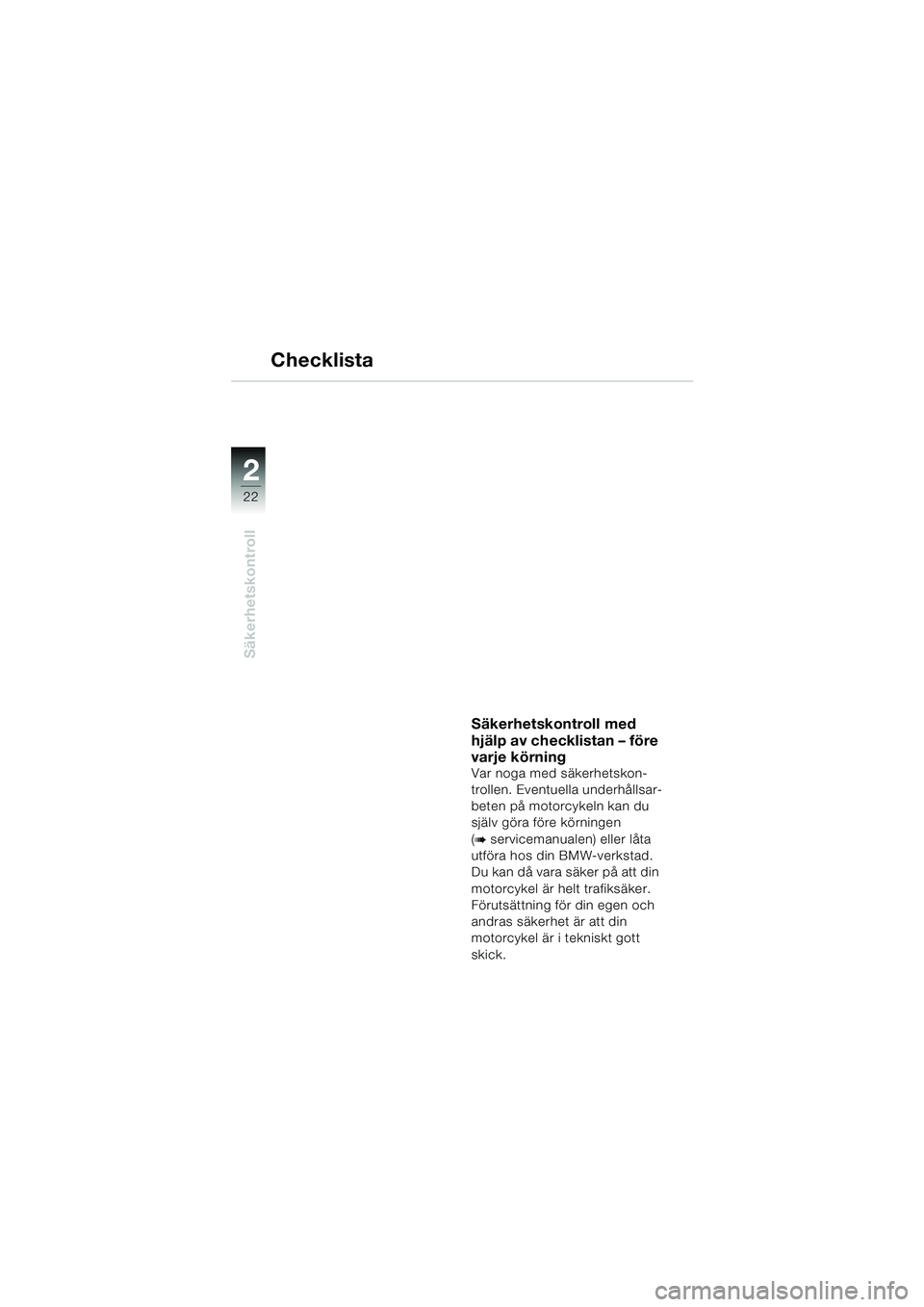

Säkerhetskontroll med
hjälp av checklistan – före
varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten på motorcykeln kan du
själv göra före körningen
(
b servicemanualen) eller låta
utföra hos din BMW-verkstad.
Du kan då vara säker på att din
motorcykel är helt trafiksäker.
Förutsättning för din egen och
andras säkerhet är att din
motorcykel är i tekniskt gott
skick.
Checklista
