2003.5 Peugeot 307 Ръководство за експлоатация (in Bulgarian)


СМЯНА НА КРУШКА
Предни светлини
Забележка :за да достигнете до крушките,
издърпайте прозрачното покритие от дясната страна,
закрепено с два пластмасови болта. Използвайте мек
плат, за да свалите крушките.
1 - Къси светлини (H7-55W),
2 - Дълги светлини (H1-55W), - Предни светлини за мъгла

 Завъртете покритието съответстващо на
повредената крушка на четвърт оборот на ляво и
свалете повредената крушка.
 Изключете съединението.
 Натиснете края на задържащата пружина, за да я
освободите. Сменете крушката.
По време на монтирането се уверете, че
вдлъбнатините са в правилно положение и че
пружината е добре закачена.
 Включете съединението.
 Поставете предпазния капак, насочвайки
стрелката нагоре, след това завъртете на четвърт
оборот на дясно. Стъклата на предните фарове са поликарбонови и са
покрити с предпазен лак.
Не ги почиствайте със сух
или грапав парцал, нито с разтворител или друг
почистващ препарат. Използвайте гъба със сапунена
вода.
4 - Г абарити (W 5 W).
 Дръпнете фасонката назад, извадете крушката и
я сменете
5 - Мигачи (PY 21 W кехлибар).  Завъртете на четвърт оборот блока с крушките и
след това го извадете.
 Сменете крушката.
Забележка : При определени климатични условия
(ниски температури, влажност), наличието на вода
от вътрешната страна на фаровете е нормално ; тя
изчезва няколко минути след запалване на
светлините.
ПОЛЕЗНА ИНФОРМАЦИЯ



Мигачи (WY 5 W кехлибар). Изместете напред покритието
и освободете блока
 Задръжте съединението и
завъртете на четвърт оборот
прозрачното покритие
 Сменете крушка  Задни светлини (лимузина)
1 - Мигачи (P 21 W).
2 - Светлини за заден ход
(P 21 W), дясна страна.
Светлини за мъгла (P 21 W),
дясна страна.
3 - Стопове (P 21W).
4 - Габарити (R 5 W).
Тези пет крушки се сменят от
вътрешната страна на багажника :  повдигнете и закачете мокета
на багажника,
 свалете уплътнението на
прага на багажника, закрепено
с две пластмасови пластини,
 отстранете уплътнението на
багажника, за да достигнете
до крушките,
натиснете езичето и
издърпайте блока с лампи,
 сменете повредената крушка.
При монтиране обратно
уверете
се, че уплътнението е правилно
поставено върху гарнитурата.
ПОЛЕЗНА ИНФОРМАЦИЯ 
Трета стоп светлина
(лимузина) (
крушки W 5 W)
 С помощта на тръбовидния
ключ 10 , отвийте двата
винта за закрепване 1.
 Отстранете блока светлини
избутвайки го навън.
 Стиснете двете езичета 2, за
да освободите блока с крушки.
 Сменете повредената крушка.
 При монтирането, осигурете
правилното поставяне на
уплътнението на носещия
блок на светлините.
Крушките с кехлибарен
цвят пътепоказатели и
мигачи
трябва да се
сменят с крушки със
същите характеристики
и цвят


Мигачи (WY 5 W кехлибар). Изместете напред покритието
и освободете блока
 Задръжте съединението и
завъртете на четвърт оборот
прозрачното покритие
 Сменете крушка  Задни светлини (лимузина)
1 - Мигачи (P 21 W).
2 - Светлини за заден ход
(P 21 W), дясна страна.
Светлини за мъгла (P 21 W),
дясна страна.
3 - Стопове (P 21W).
4 - Габарити (R 5 W).
Тези пет крушки се сменят от
вътрешната страна на багажника :  повдигнете и закачете мокета
на багажника,
 свалете уплътнението на
прага на багажника, закрепено
с две пластмасови пластини,
 отстранете уплътнението на
багажника, за да достигнете
до крушките,
натиснете езичето и
издърпайте блока с лампи,
 сменете повредената крушка.
При монтиране обратно
уверете
се, че уплътнението е правилно
поставено върху гарнитурата.
ПОЛЕЗНА ИНФОРМАЦИЯ 
Трета стоп светлина
(лимузина) (
крушки W 5 W)
 С помощта на тръбовидния
ключ 10 , отвийте двата
винта за закрепване 1.
 Отстранете блока светлини
избутвайки го навън.
 Стиснете двете езичета 2, за
да освободите блока с крушки.
 Сменете повредената крушка.
 При монтирането, осигурете
правилното поставяне на
уплътнението на носещия
блок на светлините.
Крушките с кехлибарен
цвят пътепоказатели и
мигачи
трябва да се
сменят с крушки със
същите характеристики
и цвят


ПОЛЕЗНА ИНФОРМАЦИЯ

Светлина на задния номер ( )
 Пъхнете тънка отверка в една
от дупките на прозрачното
покритие.
 Бутнете в страни за да го
откачите.
 Свалете прозрачното покритие.
 Сменете дефектната крушка.

издърпайте блока с лампи
натискайки двете езичета А,
 сменете повредената крушка.
Забележка : използвайте ако е
необходимо, ключа за демонтиране
на колела, за да извадите
фикстаторите.
При монтиране обратно
уверете
се за правилното монтиране на
блока със светлини и на фара. Трета стоп светлина (комби) (

крушки W 5 W)
 Отстранете внимателно горната
част на уплътнението на капака
на багажника освобождавайки
пластинките от всяка страна,
перпендикулярно на посоката
им на закрепяне.
 Поставете отверка в двата
външни процепа
за да
стиснете двете езичета .
 Бутнете фара навън, като
придържате натиснати езичетата.
 Дръпнете фара навън, като
едновременно го наведете.
 Сменете повредената крушка.
 При монтирането, осигурете
правилното поставяне на
езичетата на фара, както и на
уплътнението на капака на
багажника.
Задни светлини (комби)
1 - Стопове (P 21W).
2 - Габарити (R 5 W).
3 - Мигачи (P 21 W).
4 - Светлини за заден ход
(P 21 W), дясна страна.
Светлини за мъгла (P 21 W), лява страна.
Тези пет крушки се сменят чрез
сваляне на фара :  махнете страничното уплътнение
на багажника, за да достигнете до
блока светлини,
 отстранете фиксатора на фара от
вътрешната страна на багажника,
 отстранете фиксатора на фара от
външната страна на багажника,
 махнете фара,
 освободете куплунга,


ПОЛЕЗНА ИНФОРМАЦИЯ

Светлина на задния номер ( )
 Пъхнете тънка отверка в една
от дупките на прозрачното
покритие.
 Бутнете в страни за да го
откачите.
 Свалете прозрачното покритие.
 Сменете дефектната крушка.

издърпайте блока с лампи
натискайки двете езичета А,
 сменете повредената крушка.
Забележка : използвайте ако е
необходимо, ключа за демонтиране
на колела, за да извадите
фикстаторите.
При монтиране обратно
уверете
се за правилното монтиране на
блока със светлини и на фара. Трета стоп светлина (комби) (

крушки W 5 W)
 Отстранете внимателно горната
част на уплътнението на капака
на багажника освобождавайки
пластинките от всяка страна,
перпендикулярно на посоката
им на закрепяне.
 Поставете отверка в двата
външни процепа
за да
стиснете двете езичета .
 Бутнете фара навън, като
придържате натиснати езичетата.
 Дръпнете фара навън, като
едновременно го наведете.
 Сменете повредената крушка.
 При монтирането, осигурете
правилното поставяне на
езичетата на фара, както и на
уплътнението на капака на
багажника.
Задни светлини (комби)
1 - Стопове (P 21W).
2 - Габарити (R 5 W).
3 - Мигачи (P 21 W).
4 - Светлини за заден ход
(P 21 W), дясна страна.
Светлини за мъгла (P 21 W), лява страна.
Тези пет крушки се сменят чрез
сваляне на фара :  махнете страничното уплътнение
на багажника, за да достигнете до
блока светлини,
 отстранете фиксатора на фара от
вътрешната страна на багажника,
 отстранете фиксатора на фара от
външната страна на багажника,
 махнете фара,
 освободете куплунга,

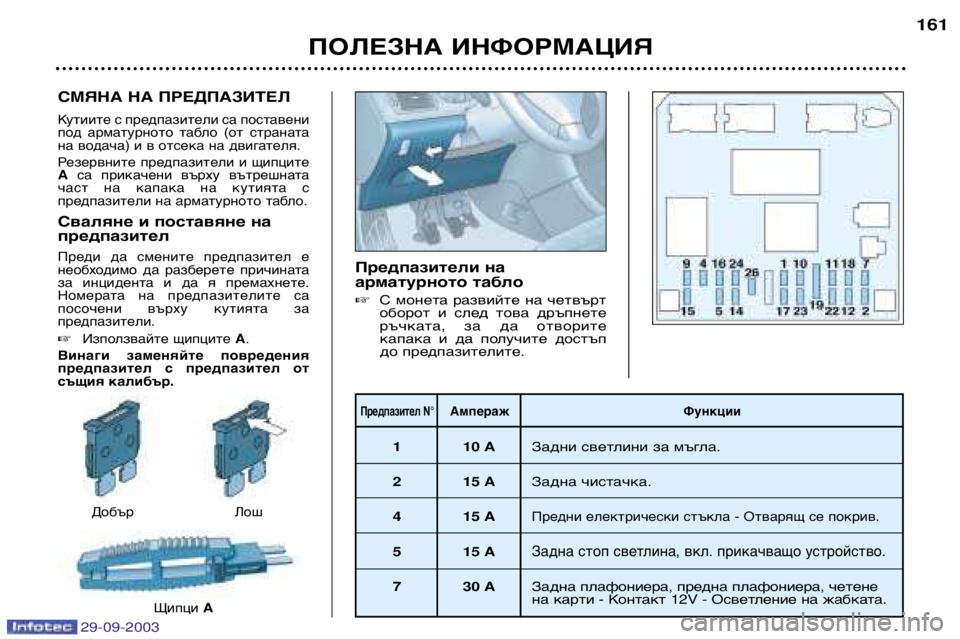

СМЯНА НА ПРЕДПАЗИТЕЛ
Кутиите с предпазители са поставени
под арматурното табло (от страната
на водача) и в отсека на двигателя.
Резервните предпазители и щипците са прикачени върху вътрешната
част на капака на кутията с
предпазители на арматурното табло.
Сваляне и поставяне на предпазител
Преди да смените предпазител е
необходимо да разберете причината
за инцидента и да я премахнете.
Номерата на предпазителите са
посочени върху кутията за
предпазители.  Използвайте щипците
Винаги заменяйте повредения
предпазител с предпазител от
същия калибър.Предпазители на
арматурното табло  С монета развийте на четвърт
оборот и след това дръпнете
ръчката, за да отворите
капака и да получите достъп
до предпазителите.
ПОЛЕЗНА ИНФОРМАЦИЯ
Предпазител N°Ампераж Функции


Задни светлини за мъгла.

 Задна чистачка.


Предни електрически стъкла - Отварящ се покрив.

Задна стоп светлина, вкл. прикачващо устройство.
 0 Задна плафониера, предна плафониера, четене
на карти - Контакт

Осветление на жабката.
Добър
Щипци Лош

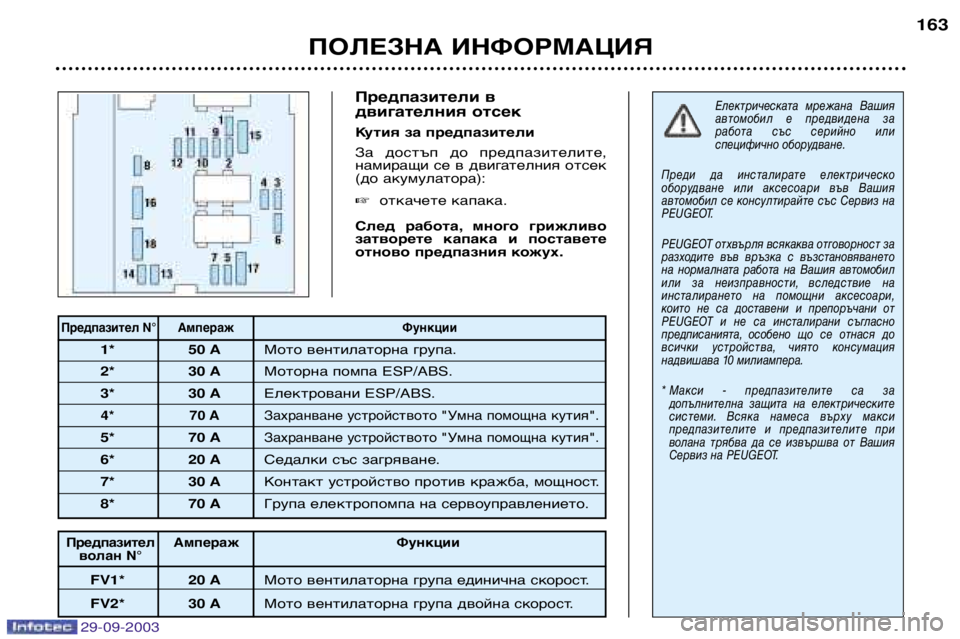

Предпазители в
двигателния отсек
Кутия за предпазители
За достъп до предпазителите,
намиращи се в двигателния отсек
(до акумулатора): откачете капака.
След работа, много грижливо
затворете капака и поставете
отново предпазния кожух.
ПОЛЕЗНА ИНФОРМАЦИЯ
Предпазител N°
Ампераж Функции
 0 Мото вентилаторна група.

 Моторна помпа ESP/ABS.

 Електровани ESP/ABS.
 0 Захранване устройството "Умна помощна кутия".
  0Захранване устройството "Умна помощна кутия".

 Седалки със загряване.

 Контакт устройство против кражба, мощност.

 Група електропомпа на сервоуправлението.
Електрическата мрежана Вашия
автомобил е предвидена за
работа със серийно или
специфично оборудване.
Преди да инсталирате електрическо
оборудване или аксесоари във Вашия
автомобил се консултирайте със Сервиз на
PEUGEOT.
PEUGEOT отхвърля всякаква отговорност за
разходите във връзка с възстановяването
на нормалната работа на Вашия автомобил
или за неизправности, вследствие на
инсталирането на помощни аксесоари,
които не са доставени и препоръчани от
PEUGEOT и не са инсталирани съгласно
предписанията, особено що се отнася до
всички устройства, чиято консумация
надвишава 10 милиампера.
* Макси - предпазителите са за допълнителна защита на електрическите
системи. Всяка намеса върху макси
предпазителите и предпазителите при
волана трябва да се извършва от Вашия
Сервиз на PEUGEOT.
Предпазител Ампераж Функции
волан N°

 Мото вентилаторна група единична скорост.

 Мото вентилаторна група двойна скорост.

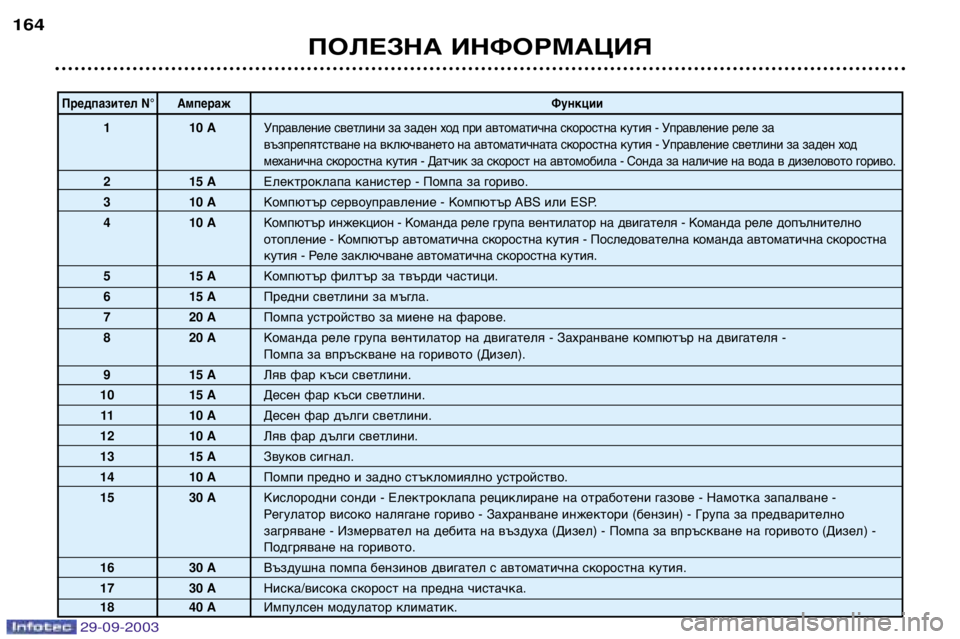

Предпазител N° АмперажФункции

Управление светлини за заден ход при автоматична скоростна кутия - Управление реле за
възпрепятстване на включването на автоматичната скоростна кутия - Управление светлини за заден ход
механична скоростна кутия - Датчик за скорост на автомобила - Сонда за наличие на вода в дизеловото гориво.

Електроклапа канистер - Помпа за гориво.

 Компютър сервоуправление - Компютър ABS или ESP.

 Компютър инжекцион - Команда реле група вентилатор на двигателя - Команда реле допълнително
отопление - Компютър автоматична скоростна кутия - Последователна команда автоматична скоростна
кутия - Реле заключване автоматична скоростна кутия.

 Компютър филтър за твърди частици.

 Предни светлини за мъгла.

 Помпа устройство за миене на фарове.

 Команда реле група вентилатор на двигателя - Захранване компютър на двигателя -
Помпа за впръскване на горивото (Дизел).

 Ляв фар къси светлини.

 Десен фар къси светлини.

 Десен фар дълги светлини.

 Ляв фар дълги светлини.

 Звуков сигнал.


 Помпи предно и задно стъкломиялно устройство.

 Кислородни сонди - Електроклапа рециклиране на отработени газове - Намотка запалване -
Регулатор високо налягане гориво - Захранване инжектори (бензин) - Група за предварително
загряване - Измервател на дебита на въздуха (Дизел) - Помпа за впръскване на горивото (Дизел) -
Подгряване на горивото.
  0 Въздушна помпа бензинов двигател с автоматична скоростна кутия.

 Ниска/висока скорост на предна чистачка.


 Импулсен модулатор климатик.
ПОЛЕЗНА ИНФОРМАЦИЯ
