2002 YAMAHA YZF600 Manuale duso (in Italian)

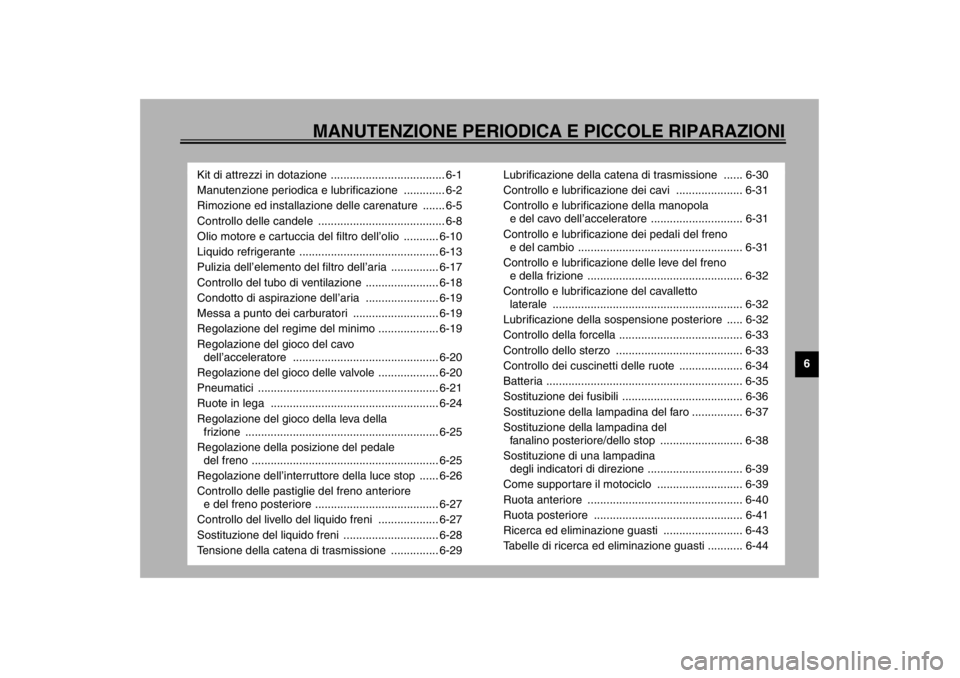

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
Kit di attrezzi in dotazione .................................... 6-1
Manutenzione periodica e lubrificazione ............. 6-2
Rimozione ed installazione delle carenature ....... 6-5
Controllo delle candele ........................................ 6-8
Olio motore e cartuccia del filtro dell’olio ........... 6-10
Liquido refrigerante ............................................ 6-13
Pulizia dell’elemento del filtro dell’aria ............... 6-17
Controllo del tubo di ventilazione ....................... 6-18
Condotto di aspirazione dell’aria ....................... 6-19
Messa a punto dei carburatori ........................... 6-19
Regolazione del regime del minimo ................... 6-19
Regolazione del gioco del cavo
dell’acceleratore .............................................. 6-20
Regolazione del gioco delle valvole ................... 6-20
Pneumatici ......................................................... 6-21
Ruote in lega ..................................................... 6-24
Regolazione del gioco della leva della
frizione ............................................................. 6-25
Regolazione della posizione del pedale
del freno ........................................................... 6-25
Regolazione dell’interruttore della luce stop ...... 6-26
Controllo delle pastiglie del freno anteriore
e del freno posteriore ....................................... 6-27
Controllo del livello del liquido freni ................... 6-27
Sostituzione del liquido freni .............................. 6-28
Tensione della catena di trasmissione ............... 6-29Lubrificazione della catena di trasmissione ...... 6-30
Controllo e lubrificazione dei cavi ..................... 6-31
Controllo e lubrificazione della manopola
e del cavo dell’acceleratore ............................. 6-31
Controllo e lubrificazione dei pedali del freno
e del cambio .................................................... 6-31
Controllo e lubrificazione delle leve del freno
e della frizione ................................................. 6-32
Controllo e lubrificazione del cavalletto
laterale ............................................................ 6-32
Lubrificazione della sospensione posteriore ..... 6-32
Controllo della forcella ....................................... 6-33
Controllo dello sterzo ........................................ 6-33
Controllo dei cuscinetti delle ruote .................... 6-34
Batteria .............................................................. 6-35
Sostituzione dei fusibili ...................................... 6-36
Sostituzione della lampadina del faro ................ 6-37
Sostituzione della lampadina del
fanalino posteriore/dello stop .......................... 6-38
Sostituzione di una lampadina
degli indicatori di direzione .............................. 6-39
Come suppor tare il motociclo ........................... 6-39
Ruota anteriore ................................................. 6-40
Ruota posteriore ............................................... 6-41
Ricerca ed eliminazione guasti ......................... 6-43
Tabelle di ricerca ed eliminazione guasti ........... 6-44
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM

6-1
6
HAU00462
6-MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU00464
La sicurezza è un obbligo del buon motoci-
clista. Le ispezioni, le regolazioni e le lubri-
ficazioni periodiche conserveranno il
mezzo nelle migliori condizioni possibili di
sicurezza e di efficienza. I punti più impor-
tanti relativi ai controlli, alle regolazioni ed
alla lubrificazione sono illustrati nelle pagi-
ne seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione de-
vono venire considerati solo come una
guida generale in condizioni di marcia nor-
mali. POTREBBE ESSERE NECESSARIO
RIDURRE TALE INTERVALLI IN FUNZIO-
NE DELLE CONDIZIONI CLIMATICHE,
DEL TERRENO, DELLA SITUAZIONE GE-
OGRAFICA E DELL’IMPIEGO INDIVIDUA-
LE.
HW000060
AVVERTENZA
_ Se non si ha confidenza con i lavori di
manutenzione del motociclo, farli ese-
guire da un concessionario Yamaha. _
HAU01299

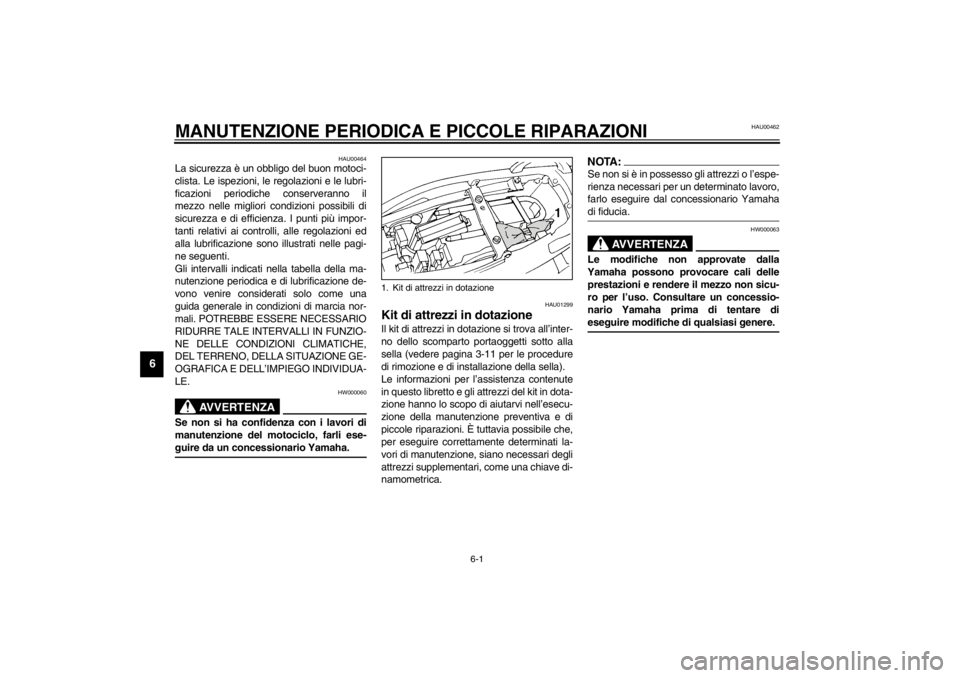

Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova all’inter-
no dello scomparto portaoggetti sotto alla
sella (vedere pagina 3-11 per le procedure
di rimozione e di installazione della sella).
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.
NOTA:_ Se non si è in possesso gli attrezzi o l’espe-
rienza necessari per un determinato lavoro,
farlo eseguire dal concessionario Yamaha
di fiducia. _
HW000063
AVVERTENZA
_ Le modifiche non approvate dalla
Yamaha possono provocare cali delle
prestazioni e rendere il mezzo non sicu-
ro per l’uso. Consultare un concessio-
nario Yamaha prima di tentare di
eseguire modifiche di qualsiasi genere. _
1. Kit di attrezzi in dotazione
H_4tv.book Page 1 Friday, July 27, 2001 5:21 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
HAU03685
Manutenzione periodica e lubrificazione
NOTA:_

I controlli annuali vanno eseguiti una volta all’anno, a meno che in loro vece non si esegua una manutenzione in base ad un
determinato numero di chilometri.


A partire da 50.000 km, ripetere gli intervalli di manutenzione iniziando da 10.000 km.


Affidare ad un concessionario Yamaha l’assistenza delle posizioni evidenziate da un asterisco, in quanto richiede attrezzi, dati e ca-
pacità tecniche particolari.
_CP-03IN. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
1
*Circuito del carburanteVerificare che i tubi flessibili del carburante non siano
fessurati o danneggiati.√√√√ √
2*Filtro benzinaControllare lo stato.√√
3CandeleControllare lo stato.
Pulire e ripristinare la distanza elettrodi.√√
Sostituire.√√
4*ValvoleControlla il gioco valvole.
Regolare.Ogni 40.000 km
5 Elemento filtro ariaPulire.√√
Sostituire.√√
6FrizioneControllare il funzionamento.
Regolare.√√√√√
7*Freno anterioreControllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido.
(Vedere NOTA a pagina 6-4.)√√ √ √ √ √
Sostituire le pastiglie freno. se usurate fino al limite
8*Freno posterioreControllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido.
(Vedere NOTA a pagina 6-4.)√√ √ √ √ √
Sostituire le pastiglie freno. se usurate fino al limite
H_4tv.book Page 2 Friday, July 27, 2001 5:21 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
9
*Tubi frenoVerificare l’assenza di fessurazioni o danneggiamenti.√√√√ √
Sostituire. (Vedere NOTA a pagina 6-4.) Ogni 4 anni
10*RuoteVerificare che non siano disassate e danneggiate.√√√√
11*PneumaticiControllare la profondità del battistrada e che non siano
danneggiati.
Sostituire, se necessario.
Controllare la pressione dell’aria.
Correggerla, se necessario.√√√√ √
12*Cuscinetti ruoteControllare che i cuscinetti non siano allentati o
danneggiati.√√√√
13*ForcelloneControllare il funzionamento e l’assenza di gioco eccessivo.√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 50.000 km
14 Catena di trasmissioneControllare la tensione della catena.
Accertarsi che la ruota posteriore sia allineata correttamente.
Pulire e lubrificare.Ogni 1.000 km e dopo il lavaggio del
motociclo o il suo utilizzo nella pioggia
15*Cuscinetti sterzoControllare il gioco dei cuscinetti e se lo sterzo è duro.√√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 50.000 km
16*Elementi di fissaggio
della parte ciclisticaVerificare che tutti i dadi, i bulloni e le viti siano serrati
correttamente.√√√√ √
17 Cavalletto lateraleControllare il funzionamento.
Lubrificare.√√√√ √
18*Interruttore del
cavalletto lateraleControllare il funzionamento.√√√√√ √
19*ForcellaControllare il funzionamento e l’assenza di perdite d’olio.√√√√
20*Gruppo
dell’ammortizzatoreControllare il funzionamento e l’assenza di perdite d’olio
sull’ammortizzatore.√√√√
21*Fulcri di rotazione del
braccio di rinvio e del
braccio di collegamento
della sospensione
posterioreControllare il funzionamento.√√√√
Lubrificare con grasso a base di sapone di litio.√√ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
H_4tv.book Page 3 Friday, July 27, 2001 5:21 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
HAU03884
NOTA:_

Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo su percorsi molto bagnati o polverosi.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.
Sostituire i tubi flessibili dei freni ogni quattro anni, e se sono fessurati o danneggiati.
_ 22
*CarburatoriControllare il funzionamento dello starter (arricchitore).
Regolare il regime del minimo del motore e la
sincronizzazione.√√√√√ √
23 Olio motoreCambiare.
Controllare il livello dell’olio e l’assenza di perdite d’olio sul
veicolo.√√√√√ √
24Cartuccia del filtro olio
motoreSostituire.√√√
25*Impianto di
raffreddamentoControllare il livello del liquido refrigerante e l’assenza di
perdite di liquido refrigerante sul veicolo. √√√√ √
Cambiare. Ogni 3 anni
26*Interruttori del freno
anteriore e posterioreControllare il funzionamento.√√√√√ √
27 Parti in movimento e caviLubrificare.√√√√ √
28*Luci, segnali ed
interruttoriControllare il funzionamento.
Regolare il faro.√√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
H_4tv.book Page 4 Friday, July 27, 2001 5:21 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU01065
Rimozione ed installazione delle
carenature Le carenature illustrate sopra vanno smon-
tate per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare riferimento a questa sezione tutte le
volte che si deve rimuovere ed installare
una carenatura.
HAU04277

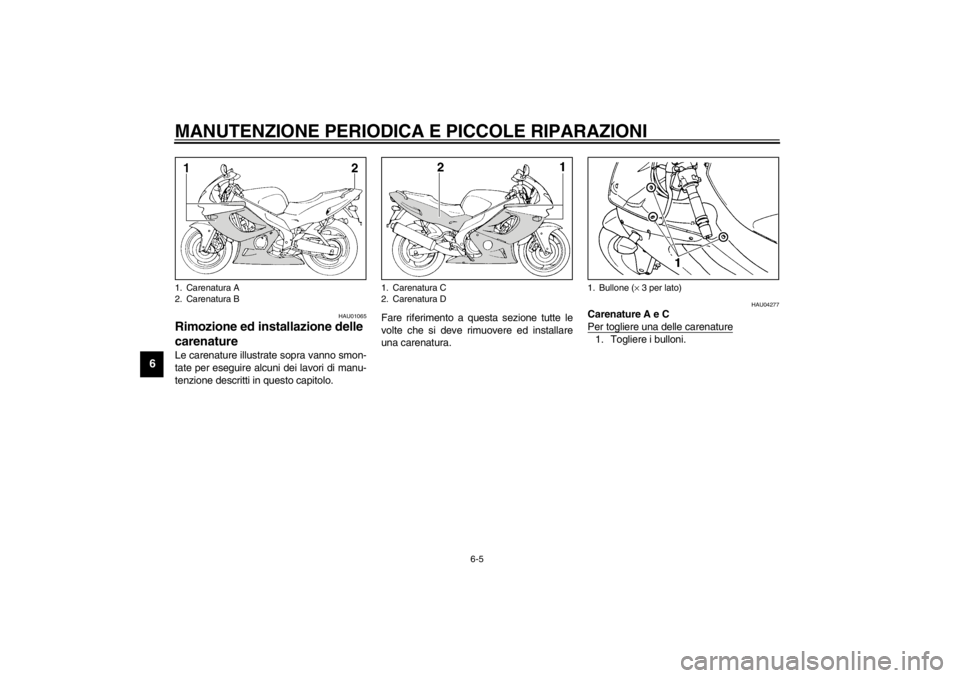

Carenature A e C
Per togliere una delle carenature1. Togliere i bulloni.
1. Carenatura A
2. Carenatura B
1. Carenatura C
2. Carenatura D
1. Bullone (× 3 per lato)
H_4tv.book Page 5 Friday, July 27, 2001 5:21 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
2. Scollegare i connettori degli indicatori
di direzione (e, per la carenatura sini-
stra, anche il connettore della luce au-
siliaria), quindi asportare la
carenatura.
Per installare la carenatura1. Collegare i connettori degli indicatori
di direzione (e, per la carenatura sini-
stra, anche il connettore della luce au-
siliaria).
2. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.
Bullone (× 6) Bullone (× 7)Lato sinistro
Lato destro
1. Bullone (× 5 per lato)
1. Connettore della luce ausiliaria
2. Connettore degli indicatori di direzione (× 2)
H_4tv.book Page 6 Friday, July 27, 2001 5:21 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
HAU03595

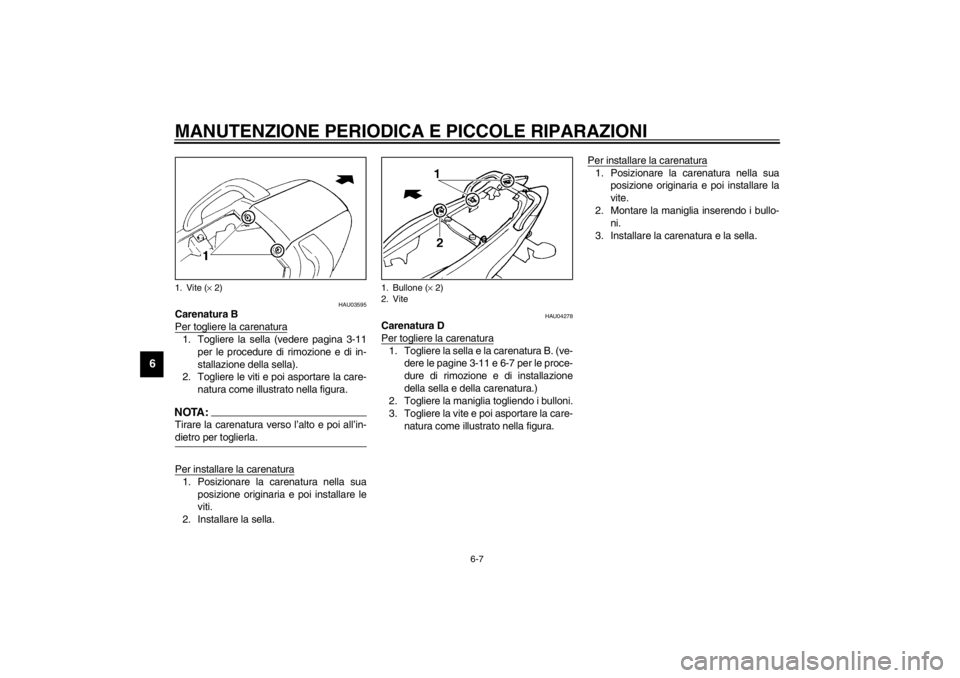

Carenatura B
Per togliere la carenatura1. Togliere la sella (vedere pagina 3-11
per le procedure di rimozione e di in-
stallazione della sella).
2. Togliere le viti e poi asportare la care-
natura come illustrato nella figura.NOTA:_ Tirare la carenatura verso l’alto e poi all’in-
dietro per toglierla. _Per installare la carenatura1. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti.
2. Installare la sella.
HAU04278
Carenatura D
Per togliere la carenatura1. Togliere la sella e la carenatura B. (ve-
dere le pagine 3-11 e 6-7 per le proce-
dure di rimozione e di installazione
della sella e della carenatura.)
2. Togliere la maniglia togliendo i bulloni.
3. Togliere la vite e poi asportare la care-
natura come illustrato nella figura.Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare la
vite.
2. Montare la maniglia inserendo i bullo-
ni.
3. Installare la carenatura e la sella.
1. Vite (× 2)
1. Bullone (× 2)
2. Vite
H_4tv.book Page 7 Friday, July 27, 2001 5:21 PM
