DÊ PRIORIDADE À SEGURANÇA
Os motociclos são veículos fascinantes, que lhe poderão proporcionar uma sensação inigualável de
poder e liberdade. No entanto, estes também impõem certos limites, os quais terá de aceitar; mesmo
o melhor motociclo não ignora a lei da física.
Os cuidados e manutenção regular são essenciais para preservar o valor e as condições de
funcionamento do seu motociclo. Além disso, o que é verdade para o motociclo também é verdade
para o condutor: o bom desempenho depende da boa forma. A condução sob o efeito de medicação,
estupefacientes e álcool está, obviamente, fora de questão. Os condutores de motociclos—mais do
que os condutores de automóveis—têm de estar sempre no seu melhor estado mental e físico.
Mesmo sob a influência de uma pequena quantidade de álcool, existe uma tendência para correr
riscos.
O vestuário de protecção é essencial para o utilizador do motociclo, tal como os cintos de segurança
o são para os condutores e passageiros dos automóveis. Utilize sempre um fato completo para
motociclos (quer em pele quer em materiais sintéticos resistentes ao dilaceramento e com
protectores), botas robustas, luvas próprias para motociclismo e um capacete de tamanho adequado.
A utilização de um óptimo vestuário de protecção não deverá, contudo, encorajar a falta de cuidado.
Apesar dos capacetes e fatos de cobertura total, em particular, criarem uma ilusão de segurança e
protecção total, os motociclistas estarão sempre vulneráveis.
Os condutores com falta de auto-controlo crítico arriscam o excesso de velocidade e têm tendência
para correr riscos. Isto é ainda mais perigoso em tempo de chuva. O bom motociclista conduz com
segurança, previsibilidade e defensivamente—evitando todos os perigos, inclusive os causados por
outros.
Aprecie a sua viagem!
U5KRP1.book Page 1 Monday, January 21, 2002 6:04 PM
Page 10 of 88
2-1
2
PAU00026

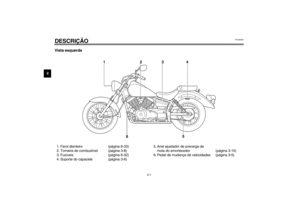

2-DESCRIÇÃO Vista esquerda1. Farol dianteiro (página 6-33)
2. Torneira de combustível (página 3-8)
3. Fusíveis (página 6-32)
4. Suporte do capacete (página 3-9)5. Anel ajustador de precarga da
mola do amortecedor (página 3-10)
6. Pedal de mudança de velocidades (página 3-5)
U5KRP1.book Page 1 Monday, January 21, 2002 6:04 PM
Page 11 of 88
DESCRIÇÃO
2-2
2
Vista direita7. Jogo de ferramentas do proprietário (página 6-1)
8. Bateria (página 6-31)
9. Elemento do filtro de ar (página 6-12)
10. Interruptor principal/bloqueio da direcção(página 3-1)11. Pedal do travão(página 3-6)
12. Elemento do filtro de óleo (página 6-10)
13. Janela de verificação do nível de
óleo do motor (página 6-10)
14. Anel ajustador de precarga da mola do
amortecedor (página 3-10)
U5KRP1.book Page 2 Monday, January 21, 2002 6:04 PM
Page 12 of 88
DESCRIÇÃO
2-3
2

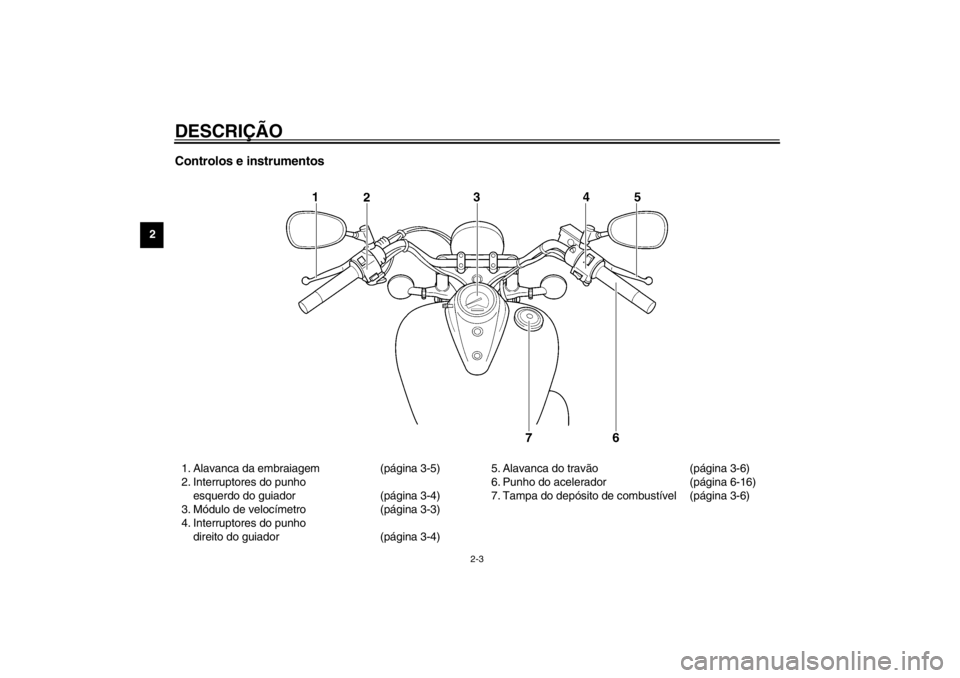

Controlos e instrumentos1. Alavanca da embraiagem (página 3-5)
2. Interruptores do punho
esquerdo do guiador (página 3-4)
3. Módulo de velocímetro (página 3-3)
4. Interruptores do punho
direito do guiador (página 3-4)5. Alavanca do travão(página 3-6)
6. Punho do acelerador (página 6-16)
7. Tampa do depósito de combustível (página 3-6)
U5KRP1.book Page 3 Monday, January 21, 2002 6:04 PM
Page 13 of 88
3-1
3
PAU00027
3-FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
PAU00029
Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas abaixo.
PAU00036
LIGADO (ON)
Todos os sistemas eléctricos recebem
energia e o motor pode ser posto a traba-
lhar. A chave não pode ser retirada.
PAU00038
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
PAU00040
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.

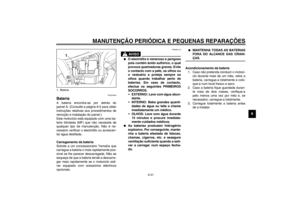

Para bloquear a direcção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF,” em-
purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.
Para desbloquear a direcçãoEmpurre a chave para dentro e rode-a para
“OFF”.
PW000016
AV I S O
_ Nunca rode a chave para “OFF” ou
“LOCK” com o motociclo em movimen-
to, caso contrário os sistemas eléctricos
serão desactivados, o que poderá resul-
tar na perda de controlo ou num aciden-
te. Assegure-se de que o motociclo está
parado antes de rodar a chave para
“OFF” ou “LOCK”. _1. Empurre.
2. Vire.
U5KRP1.book Page 1 Monday, January 21, 2002 6:04 PM
Page 14 of 88
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU01590
(Estacionamento)
A direcção está bloqueada e o farolim tra-
seiro e os mínimos estão ligados, mas to-
dos os outros sistemas eléctricos estão
desligados. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “”.
PCA00043
PRECAUÇÃO:_ Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar. _
PAU03034
Indicadores luminosos e luzes
de advertência
PAU00063
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU00057
Indicador luminoso de mudança de di-
recção “”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU00061
Indicador luminoso de ponto morto
“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU04243
Luz de advertência de problema no mo-
tor “”
Esta luz de advertência acende-se ou fica
intermitente quando um circuito eléctrico de
supervisão do motor apresenta problemas.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o sistema de
auto-diagnóstico.NOTA:_ A luz de advertência acende-se durante al-
guns segundos quando a chave é rodada
para “ON”, mas isto näo indica qualquer
avaria. _

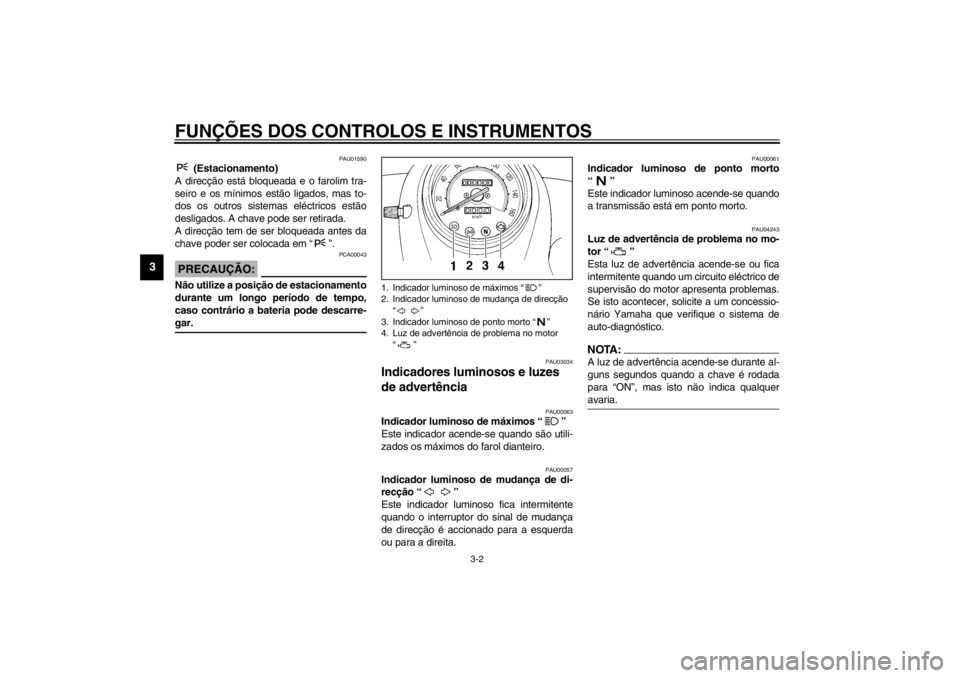

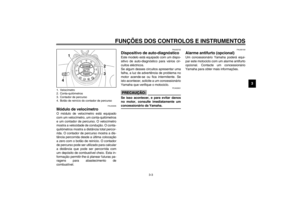

1. Indicador luminoso de máximos “”
2. Indicador luminoso de mudança de direcção
“”
3. Indicador luminoso de ponto morto “”
4. Luz de advertência de problema no motor
“”
U5KRP1.book Page 2 Monday, January 21, 2002 6:04 PM
Page 15 of 88
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
PAU00095

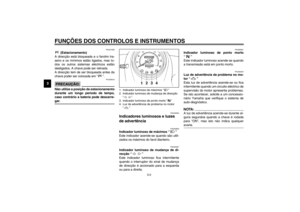

Módulo de velocímetro O módulo de velocímetro está equipado
com um velocímetro, um conta-quilómetros
e um contador de percurso. O velocímetro
mostra a velocidade de condução. O conta-
quilómetros mostra a distância total percor-
rida. O contador de percurso mostra a dis-
tância percorrida desde a última colocação
a zero com o botão de reinício. O contador
de percurso pode ser utilizado para calcular
a distância que pode ser percorrida com
um depósito de combustível cheio. Esta in-
formação permitir-lhe-á planear futuras pa-
ragens para abastecimento de
combustível.
PAU03732
Dispositivo de auto-diagnóstico Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários cir-
cuitos eléctricos.
Se algum desses circuitos apresentar uma
falha, a luz de advertência de problema no
motor acende-se ou fica intermitente. Se
isto acontecer, solicite a um concessionário
Yamaha que verifique o motociclo.
PCA00061
PRECAUÇÃO:_ Se isso acontecer, e para evitar danos
no motor, consulte imediatamente um
concessionário da Yamaha. _
PAU00109
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este motociclo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.

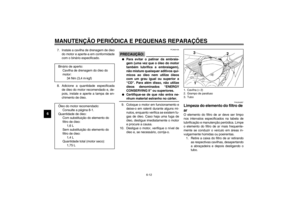

1. Velocímetro
2. Conta-quilómetros
3. Contador de percurso
4. Botão de reinício do contador de percurso
U5KRP1.book Page 3 Monday, January 21, 2002 6:04 PM
Page 16 of 88
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU00118

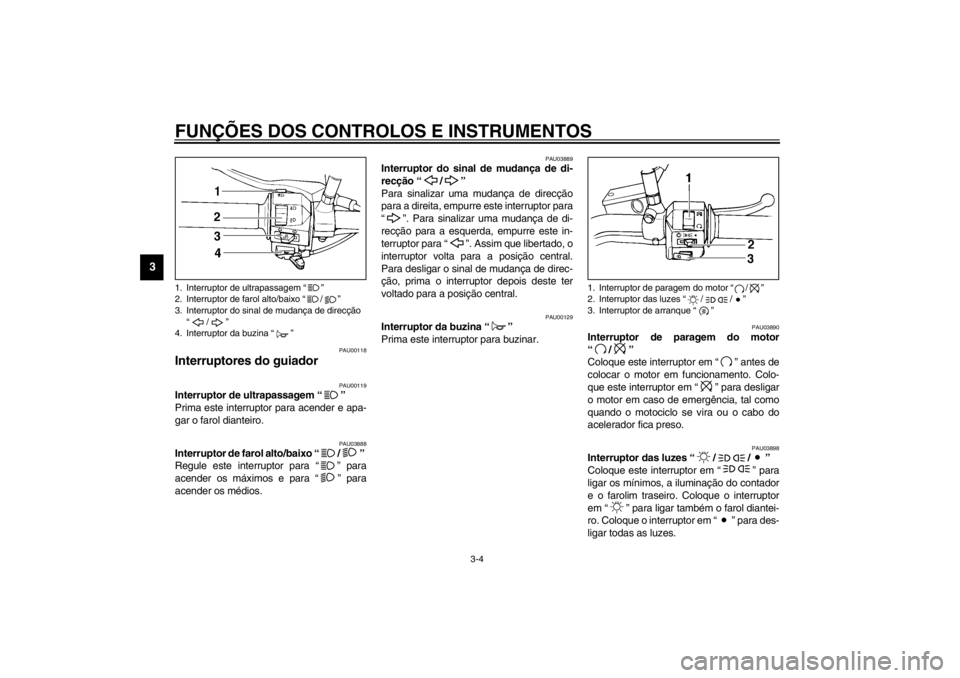

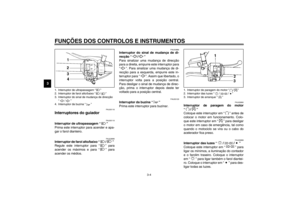

Interruptores do guiador
PAU00119
Interruptor de ultrapassagem “”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU03888
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios.
PAU03889
Interruptor do sinal de mudança de di-
recção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de di-
recção para a esquerda, empurre este in-
terruptor para “”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU00129
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU03890
Interruptor de paragem do motor
“/”
Coloque este interruptor em “” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “” para desligar
o motor em caso de emergência, tal como
quando o motociclo se vira ou o cabo do
acelerador fica preso.
PAU03898
Interruptor das luzes “//”
Coloque este interruptor em “” para
ligar os mínimos, a iluminação do contador
e o farolim traseiro. Coloque o interruptor
em “” para ligar também o farol diantei-
ro. Coloque o interruptor em “” para des-
ligar todas as luzes.
1. Interruptor de ultrapassagem “”
2. Interruptor de farol alto/baixo “/”
3. Interruptor do sinal de mudança de direcção
“/”
4. Interruptor da buzina “”
1. Interruptor de paragem do motor “/”
2. Interruptor das luzes “//”
3. Interruptor de arranque “”
