MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
3. Aguarde alguns minutos até que o
óleo assente e verifique o nível do
óleo através da janela de verificação
situada no lado inferior esquerdo do
cárter.NOTA:_ O óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo. _4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.Mudança do óleo do motor
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar
o óleo do cárter.4. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o binário especificado.
5. Adicione a quantidade especificada
de óleo do motor recomendado e, de-
pois, instale e aperte a tampa de en-
chimento de óleo.1. Janela de verificação do nível de óleo do
motor
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa de enchimento do óleo do motor
1. Cavilha de drenagem do óleo do motorBinário de aperto:
Cavilha de drenagem do óleo do
motor:
43 Nm (4,3 m·kgf)
U5PBP1.book Page 8 Wednesday, January 16, 2002 9:03 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
PC000075*
PRECAUÇÃO:_

Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos ao óleo nem utilize óleos
com um grau igual ou superior a
“CD”. Para além disso, não utilize
óleos denominados “ENERGY
CONSERVING II” ou superiores.


Certifique-se de que não entra ne-
nhum material estranho no cárter.
_
6. Coloque o motor em funcionamento e
deixe-o em ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTA:_ Depois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente. _
PC000067
PRECAUÇÃO:_ Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-
que o veículo. _7. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.NOTA:_ Solicite a um concessionário Yamaha que
substitua o elemento do filtro de óleo quan-
do for necessário. _
PAU04083
Óleo da engrenagem final Antes de cada viagem, deve verificar se a
caixa de engrenagem final apresenta fugas
de óleo. Se for encontrada alguma fuga,
solicite a um concessionário Yamaha que
verifique e repare o motociclo. Além disso,
o nível do óleo da engrenagem final tem de
ser verificado e o óleo mudado como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
PW000066
AV I S O
_

Certifique-se de que não entra ne-
nhum material estranho na caixa de
engrenagem final.


Certifique-se de não vai nenhum
óleo para o pneu ou roda.
_
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Substituição peródica do óleo:
3,0 L
Quantidade total (motor seco):
3,6 L
U5PBP1.book Page 9 Wednesday, January 16, 2002 9:03 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
Verificação do nível do óleo da engrena-
gem final
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.NOTA:_

O nível do óleo da engrenagem final
deve ser verificado com o motor frio.


Durante a verificação do nível do óleo,
certifique-se de que o motociclo está
numa posição totalmente vertical. Uma
ligeira inclinação lateral poderá resultar
numa falsa leitura.
_2. Retire a cavilha de enchimento de
óleo e verifique o nível do óleo na cai-
xa de engrenagem final.
NOTA:_ O nível do óleo deverá estar na borda do
orifício de enchimento. _3. Caso o óleo se encontre abaixo da
borda do orifício de enchimento, adici-
one óleo suficiente do tipo recomen-
dado para corrigir o nível.
Substituição do óleo da engrenagem fi-
nal
1. Coloque um tabuleiro de recolha do
óleo por baixo da caixa de engrena-
gem final para recolher o óleo usado.
2. Retire a cavilha de enchimento do
óleo e a cavilha de drenagem para
drenar o óleo da caixa de engrena-
gem final.
3. Instale a cavilha de drenagem do óleo
da engrenagem final e aperte-a em
conformidade com o binário especifi-
cado.
4. Adicione o óleo da engrenagem final
recomendado até à borda do orifício
de enchimento.
NOTA:_ GL4 é um grau de qualidade. Os óleos da
engrenagem hipoidal com um grau GL5 ou
GL6 também podem ser utilizados. _5. Instale e aperte a cavilha de enchi-
mento de óleo.
6. Verifique se existem fugas de óleo na
caixa de engrenagem final. Se existi-
rem, procure a causa.
1. Cavilha de drenagem do óleo da engrenagem
final
2. Cavilha de enchimento do óleo da
engrenagem final
3. Nível correcto do óleo
Binário de aperto:
Cavilha de drenagem do óleo da
engrenagem final:
23 Nm (2,3 m·kgf)
Óleo da engrenagem final
recomendado:
Óleo da engrenagem hipoidal
SAE 80 (API GL4)
ou óleo da engrenagem hipoidal
multi-grade SAE 80W-90
Quantidade de óleo:
0,2 L
U5PBP1.book Page 10 Wednesday, January 16, 2002 9:03 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
PAU03195*
Limpeza do elemento do filtro de
ar O elemento do filtro de ar deve ser limpo do
modo que se segue nos intervalos especifi-
cados na tabela de lubrificação e manuten-
ção periódica. Limpe o elemento do filtro de
ar mais frequentemente se conduzir o veí-
culo em áreas invulgarmente húmidas ou
poeirentas.

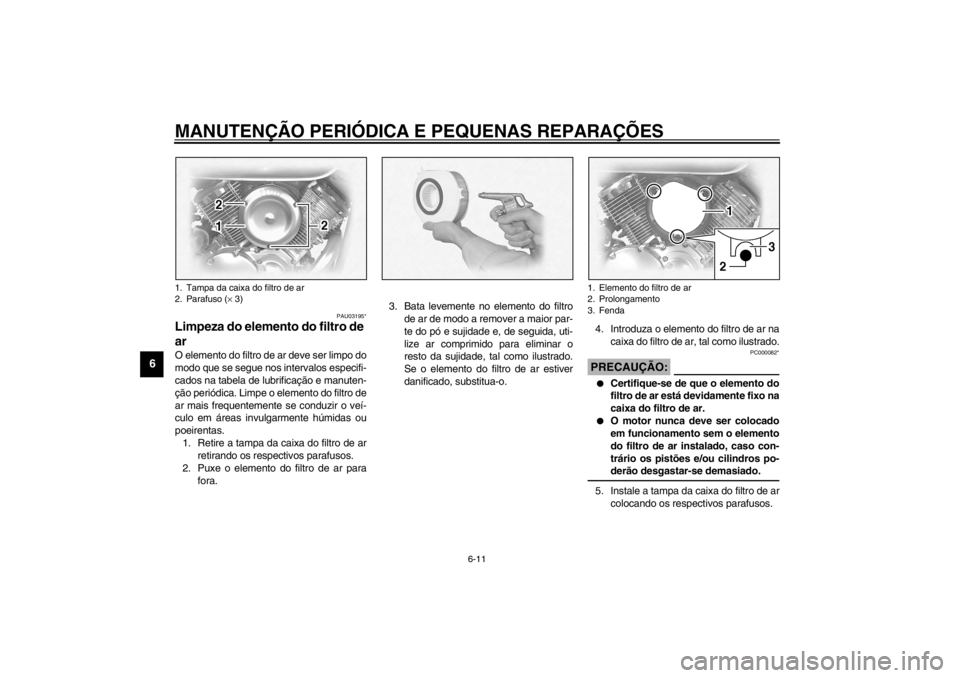

1. Retire a tampa da caixa do filtro de ar
retirando os respectivos parafusos.
2. Puxe o elemento do filtro de ar para
fora.3. Bata levemente no elemento do filtro
de ar de modo a remover a maior par-
te do pó e sujidade e, de seguida, uti-
lize ar comprimido para eliminar o
resto da sujidade, tal como ilustrado.
Se o elemento do filtro de ar estiver
danificado, substitua-o.4. Introduza o elemento do filtro de ar na
caixa do filtro de ar, tal como ilustrado.
PC000082*
PRECAUÇÃO:_

Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.


O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário os pistões e/ou cilindros po-
derão desgastar-se demasiado.
_5. Instale a tampa da caixa do filtro de ar
colocando os respectivos parafusos.
1. Tampa da caixa do filtro de ar
2. Parafuso (× 3)
1. Elemento do filtro de ar
2. Prolongamento
3. Fenda
U5PBP1.book Page 11 Wednesday, January 16, 2002 9:03 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
PAU00630
Ajuste dos carburadores Os carburadores são peças importantes do
motor e exigem um ajuste muito sofistica-
do. Deste modo, muitos dos ajustes refe-
rentes aos carburadores deverão ser
realizados por um concessionário da
Yamaha, quepossui os conhecimentos e
experiência profissional necessários. Con-
tudo, o ajuste descrito na secção que se
segue, pode ser realizado pelo proprietário
como parte da manutenção de rotina.
PC000095
PRECAUÇÃO:_ Os caburadores foram afinados e consi-
deravelmente testados na fábrica da
Yamaha. A alteração destes pontos de
afinação sem conhecimentos técnicos
suficientes pode resultar num fraco de-
sempenho ou em danos no motor. _
PAU01168
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.NOTA:_ É necessário um taquímetro de diagnóstico
para efectuar este ajuste. _1. Prenda o taquímetro ao fio da vela de
ignição.
2. Coloque o motor em funcionamento e
deixe-o aquecer durante alguns minu-
tos a 1.000–2.000 rpm, embalando-o
ocasionalmente a 4.000–5.000 rpm.NOTA:_ O motor está quente quando responde ra-
pidamente ao acelerador. _
3. Verifique a velocidade de ralenti do
motor e, se necessário, regule-a em
conformidade com as especificações
rodando o parafuso de paragem do
acelerador. Para aumentar a velocida-
de de ralenti do motor, rode o parafu-
so na direcção
a. Para reduzir a
velocidade de ralenti do motor, rode o
parafuso na direcção
b.NOTA:_ Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respectivo ajuste. _1. Parafuso de paragem do aceleradorVelocidade de ralenti do motor:
950–1.050 rpm
U5PBP1.book Page 12 Wednesday, January 16, 2002 9:03 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
PAU00635
Ajuste da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
4–6 mm no punho do acelerador. Verifique
periodicamente a folga do cabo do acelera-
dor e, se necessário, solicite a um conces-
sionário Yamaha que a ajuste.
PAU00637
Ajuste da folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evi-
tar que isto ocorra, a folga das válvulas de-
verá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU03362
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar do pneu
A pressão de ar do pneu deverá ser verifi-
cada e, se necessário, ajustada antes de
cada viagem.
PW000082
AV I S O
_

A pressão de ar do pneu deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar do pneu tem de ser
ajustada de acordo com a velocida-
de de condução e o peso total do
condutor, passageiro, carga e
acessórios aprovados para este
modelo.
_C
a. Folga do cabo do aceleradorU5PBP1.book Page 13 Wednesday, January 16, 2002 9:03 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
XVS1100P
CE-07PXVS1100A-01P
CE-07PPWA00012
AV I S O
_ Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções.

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, per-
da de controlo ou graves ferimen-
tos. Certifique-se de que o peso
total do condutor, passageiro, car-
ga e acessórios não excede a carga
máxima especificada para o veícu-
lo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ar
dos pneus antes de cada viagem.
_
Pressão de ar do pneu
(medida con os pneus frios)
Carga* Dianteiro Traseiro
Até 90 kg200 kPa
(2,00 kgf/cm
2,
2,00 bar)225 kPa
(2,25 kgf/cm
2,
2,25 bar)
90 kg–máximo225 kPa
(2,25 kgf/cm
2,
2,25 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
Carga máximo* 200 kg
* Peso total do condutor, do passageiro, da carga e
acessórios
Pressão de ar do pneu
(medida con os pneus frios)
Carga* Dianteiro Traseiro
Até 90 kg225 kPa
(2,25 kgf/cm
2,
2,25 bar)225 kPa
(2,25 kgf/cm
2,
2,25 bar)
90 kg–máximo225 kPa
(2,25 kgf/cm
2,
2,25 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
Carga máximo* 200 kg
* Peso total do condutor, do passageiro, da carga e
acessórios
U5PBP1.book Page 14 Wednesday, January 16, 2002 9:03 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
Verificação dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu apresentar um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que o substitua imediatamente.CE-08PNOTA:_ Os limites de profundidade do piso do pneu
poderão diferir de país para país. Cumpra
sempre os regulamentos locais. _
PW000079
AV I S O
_

Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
_
Informações relativas ao pneus
Este motociclo está equipado com pneus
de câmara de ar.
PW000078
AV I S O
_

Os pneus dianteiro e traseiro de-
vem ser da mesma marca e mode-
lo, caso contrário as características
de condução do motociclo não po-
dem ser garantidas.


Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.
_
1. Flanco do pneu
a. Profundidade do piso do pneuProfundidade mínima do piso
do pneu (dianteiro e traseiro)1,6 mmU5PBP1.book Page 15 Wednesday, January 16, 2002 9:03 AM
