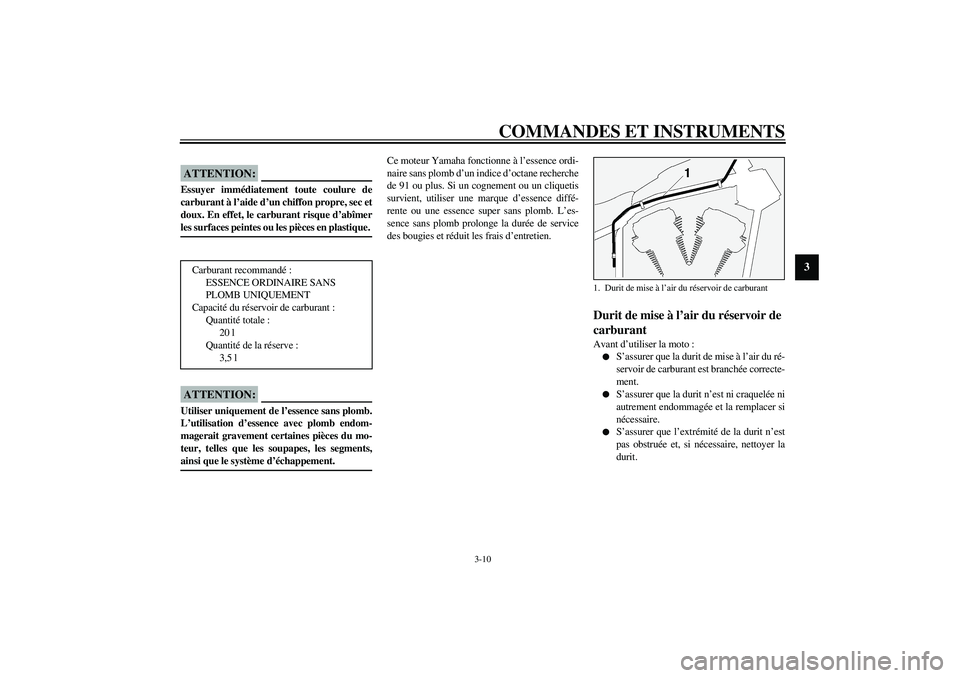

COMMANDES ET INSTRUMENTS
3-10
3
FAU00185
ATTENTION:_ Essuyer immédiatement toute coulure de
carburant à l’aide d’un chiffon propre, sec et
doux. En effet, le carburant risque d’abîmer
les surfaces peintes ou les pièces en plastique. _
FAU04202
FCA00102
ATTENTION:_ Utiliser uniquement de l’essence sans plomb.
L’utilisation d’essence avec plomb endom-
magerait gravement certaines pièces du mo-
teur, telles que les soupapes, les segments,
ainsi que le système d’échappement. _
Ce moteur Yamaha fonctionne à l’essence ordi-
naire sans plomb d’un indice d’octane recherche
de 91 ou plus. Si un cognement ou un cliquetis
survient, utiliser une marque d’essence diffé-
rente ou une essence super sans plomb. L’es-
sence sans plomb prolonge la durée de service
des bougies et réduit les frais d’entretien.
FAU02955
Durit de mise à l’air du réservoir de
carburant Avant d’utiliser la moto :

S’assurer que la durit de mise à l’air du ré-
servoir de carburant est branchée correcte-
ment.


S’assurer que la durit n’est ni craquelée ni
autrement endommagée et la remplacer si
nécessaire.


S’assurer que l’extrémité de la durit n’est
pas obstruée et, si nécessaire, nettoyer la
durit. Carburant recommandé :
ESSENCE ORDINAIRE SANS
PLOMB UNIQUEMENT
Capacité du réservoir de carburant :
Quantité totale :
20 l
Quantité de la réserve :
3,5 l
1. Durit de mise à l’air du réservoir de carburant
F_5ja.book Page 10 Saturday, August 18, 2001 3:02 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
1. Placer la manette du robinet de carburant
sur “ON”.
2. Tourner la clé sur “ON” et s’assurer que le
coupe-circuit du moteur est placé sur
“”.
3. Mettre la boîte de vitesses au point mort.N.B.:_ Quand la boîte de vitesses est mise au point
mort, le témoin de point mort devrait s’allumer.
Si ce n’est pas le cas, il faut faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha. _
4. Ouvrir le starter et refermer tout à fait les
gaz. (Le fonctionnement du starter est ex-
pliqué à la page 3-12.)
5. Appuyer sur le contacteur du démarreur
pour mettre le moteur en marche.N.B.:_ Si le moteur ne se met pas en marche, relâcher le
contacteur du démarreur, puis attendre quelques
secondes avant de faire un nouvel essai. Chaque
essai de mise en marche doit être aussi court que
possible afin d’économiser l’énergie de la batte-
rie. Ne pas actionner le démarreur pendant plus
de 10 secondes d’affilée. _
6. Une fois le moteur mis en marche, refer-
mer à moitié le starter.
FCA00055
ATTENTION:_ Pour prolonger la durée de service du mo-
teur, toujours le faire chauffer avant de dé-
marrer. Ne jamais accélérer à l’excès tant
que le moteur est froid ! _7. Quand le moteur est chaud, refermer le
starter.N.B.:_ Le moteur est chaud lorsqu’il répond normale-
ment à l’accélération le starter étant fermé. _
F_5ja.book Page 2 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU00635
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 4 à 6 mm à la
poignée des gaz. Contrôler régulièrement le jeu
de câble des gaz et, si nécessaire, le faire régler
par un concessionnaire Yamaha.
FAU00637
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie, ce
qui provoque un mauvais mélange carburant-air
ou produit un bruit anormal. Pour éviter ce pro-
blème, il faut faire régler le jeu aux soupapes par
un concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU01848
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la pres-
sion de gonflage des pneus avant chaque utilisa-
tion du véhicule.
a. Jeu de câble des gazF_5ja.book Page 17 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
FAU00681
AVERTISSEMENT
_

Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre illé-
gale.


Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.


La pose d’une rustine sur une chambre
à air crevée n’est pas recommandée. En
cas d’urgence toutefois, réparer la
chambre à air avec le plus grand soin,
puis la remplacer le plus tôt possible
par une pièce de bonne qualité.
_
FAU00685
Roues à rayons Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les roues.

Avant chaque démarrage, il faut s’assurer
que les jantes de roue ne sont pas craque-
lées, qu’elles n’ont pas de saut et ne sont
pas voilées, et il faut contrôler le serrage
des rayons. Si une roue est endommagée
de quelque façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une roue. Il
faut remplacer toute roue déformée ou cra-
quelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés ou
remis en place après démontage. Une roue
mal équilibrée se traduit par un mauvais
rendement, une mauvaise tenue de route et
réduit la durée de service du pneu.


Après avoir remplacé un pneu, éviter de
faire de la vitesse jusqu’à ce que le pneu
soit “rodé” et ait acquis toutes ses caracté-
ristiques.
F_5ja.book Page 20 Saturday, August 18, 2001 3:02 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-37
6
3. Décrocher le porte-ampoule du phare, puis
retirer l’ampoule défectueuse.
FW000119
AVERTISSEMENT
_ Une ampoule de phare devient brûlante rapi-
dement après avoir été allumée. Il faut donc
tenir tout produit inflammable à distance et
attendre qu’elle ait refroidi avant de la tou-
cher. _4. Monter une ampoule de phare neuve et la
fixer à l’aide du porte-ampoule.
FC000105
ATTENTION:_ Ne jamais toucher le verre d’une ampoule de
phare afin de ne pas laisser de résidus grais-
seux. La graisse réduit la transparence du
verre mais aussi la luminosité de l’ampoule,
ainsi que sa durée de service. Nettoyer soi-
gneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’al-
cool ou de diluant pour peinture. _5. Monter la protection d’ampoule de phare,
puis connecter la fiche rapide.
6. Monter l’optique de phare, puis la fixer à
l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau de
phare par un concessionnaire Yamaha.
1. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
F_5ja.book Page 37 Saturday, August 18, 2001 3:02 PM

7-1
7
FAU03708
7-SOIN ET REMISAGE DE LA MOTOSoin Un des attraits incontestés de la moto réside
dans la mise à nu de son anatomie, mais cette
exposition est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître, même
sur des pièces de très bonne qualité. Si un tube
d’échappement rouillé peut passer inaperçu sur
une voiture, l’effet sur une moto est plutôt dis-
gracieux. Un entretien adéquat régulier lui per-
mettra non seulement de conserver son allure et
ses performances et de prolonger sa durée de
service, mais est également indispensable afin
de conserver les droits de la garantie.Avant le nettoyage
1. Après que le moteur a refroidi, couvrir la
sortie des pots d’échappement d’un sachet
en plastique.
2. S’assurer que tous les capuchons, couver-
cles et caches, ainsi que les fiches rapides
et les connecteurs électriques, y compris
les capuchons de bougie, sont fermement
et correctement installés.
3.Éliminer les taches tenaces, telles que de
l’huile carbonisée sur le carter moteur, à
l’aide d’un dégraissant et d’une brosse,
mais ne jamais appliquer de dégraissant
sur les joints, la courroie de transmission
et les axes de roue. Toujours rincer la
crasse et le dégraissant à l’eau.Nettoyage
FCA00010
ATTENTION:_

Éviter de nettoyer les roues, surtout cel-
les à rayons, avec des produits net-
toyants trop acides. S’il s’avère néces-
saire d’utiliser ce type de produit afin
d’éliminer des taches tenaces, veiller à
ne pas l’appliquer plus longtemps que
prescrit. Rincer ensuite abondamment
à l’eau, sécher immédiatement, puis va-
poriser un produit anticorrosion.


Un nettoyage inapproprié risque d’en-
dommager les pièces en plastique, telles
que bulle ou pare-brise, carénages et ca-
ches. Nettoyer les pièces en plastique ex-
clusivement avec des chiffons ou épon-
ges et de l’eau et des détergents doux.
F_5ja.book Page 1 Saturday, August 18, 2001 3:02 PM

8-1
8
FAU01038
8-CARACTÉRISTIQUESCaractéristiques CS-01F
Modèle XV1600A
Dimensions
Longueur hors tout 2.500 mm
Largeur hors tout 980 mm
Hauteur hors tout 1.140 mm
Hauteur de la selle 710 mm
Empattement 1.685 mm
Garde au sol 145 mm
Rayon de braquage minimal 3.200 mm
Poids net (avec pleins d’huile et de
carburant)
332 kg
Moteur
Type de moteur 4 temps, refroidissement par air, sou-
pape en tête (OHV)
Disposition des cylindres 2 cylindres en V
Cylindrée 1.602 cm
3
Alésage × course 95 × 113 mm
Taux de compression 8,3:1
Système de démarrage Démarreur électrique
Système de graissage Carter secHuile moteur
Ty p e
Classification d’huile moteur
recommandée Huile de type API Service, de classe
SE, SF, SG minimum
Quantité
Sans remplacement de
la cartouche du filtre à huile 3,7 l
Avec remplacement de
la cartouche du filtre à huile 4,1 l
Quantité totale (moteur à sec) 5,0 l
-20 -10 0
10 20 30 40
50 ˚C
SAE 10W-30SAE 10W-40SAE 15W-40SAE 20W-40SAE 20W-50
ATTENTION:Veiller à ce que l’huile moteur utilisée ne contienne pas d’additifs
antifriction. Les huiles pour automobiles (portant souvent la dési-
gnation “ENERGY CONSERVINGΙΙ
”) contiennent des additifs
antifriction. Ceux-ci feront patiner l’embrayage et/ou l’embrayage
de démarreur, ce qui provoquera une réduction de la durabilité des
organes et du rendement.
