MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
SAU04408
NOTA:_

El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.


Servicio del freno y el embrague hidráulicos
Compruebe regularmente los niveles de los líquidos de freno y de embrague y corríjalos según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como de la bomba de embrague y los cilindros de des-
embrague, y cambie los líquidos de freno y embrague.
Cambie los tubos de freno y embrague cada cuatro años y siempre que estén agrietados o dañados.
_ 23 Filtro de aceite del motorCambiar.√√√
24
*
Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
25 Piezas móviles y cablesEngrasar.√√√√ √
26
*
Luces, señales e
interruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ Nº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
110203040
U5EAS4.book Page 4 Wednesday, February 20, 2002 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU01777
Desmontaje y montaje del panel El panel que se muestra más arriba debe des-
montarse para poder realizar algunas de las ope-
raciones de mantenimiento que se describen en
este capítulo. Consulte este apartado cada vez
que necesite desmontar y montar el panel.
SAU01691
Panel A
Para desmontar el panel1. Desmonte el asiento. (Véanse en la
página 3-11 las instrucciones para des-
montar y montar el asiento.)
2. Quite el tornillo y seguidamente desmonte
el panel.Para montar el panel
1. Coloque el panel en su posición original y
apriete el tornillo.
2. Monte el asiento.
1. Panel A
1. Tornillo
U5EAS4.book Page 5 Wednesday, February 20, 2002 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU03329
Comprobación de las bujías Las bujías son componentes importantes del
motor y resulta fácil comprobarlas. El calor y
los depósitos de material provocan la erosión
lenta de las bujías, por lo que éstas deben des-
montarse y comprobarse de acuerdo con el cua-
dro de mantenimiento periódico y engrase.
Además, el estado de las bujías puede reflejar el
estado del motor.
Para desmontar una bujía
1. Retire la tapa de bujía.2. Desmonte la bujía como se muestra, con la
llave de bujías incluida en el juego de he-
rramientas del propietario.
Para comprobar las bujías
1. Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuan-
do se utiliza la motocicleta normalmente).
2. Compruebe que todas las bujías del motor
tengan el mismo color.
NOTA:_ Si alguna de las bujías presenta un color clara-
mente diferente, puede que el motor esté averia-
do. No trate de diagnosticar usted mismo estas
averías. En lugar de ello, haga revisar la motoci-
cleta en un concesionario Yamaha. _3. Compruebe la erosión del electrodo y la
acumulación excesiva de carbono u otros
depósitos en cada bujía; cámbiela según
sea necesario.
1. Tapa de bujía (× 4)
1. Llave de bujías
Bujía especificada:
DPR8EA-9 (NGK) o
X24EPR-U9 (DENSO)
U5EAS4.book Page 6 Wednesday, February 20, 2002 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
Para montar una bujía
1. Mida la distancia entre electrodos de la
bujía con una galga y ajústela al valor es-
pecificado según sea necesario.
2. Limpie la superficie de la junta de la bujía
y su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA:_ Si no dispone de una llave dinamométrica, una
buena estimación del par correcto es un 1/4–1/2
vuelta adicional después de apretarla a mano.
No obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible. _4. Coloque la tapa de bujía.
SAU04409
Aceite del motor y filtro de aceite Debe comprobar el nivel de aceite del motor an-
tes de cada utilización. Además, debe cambiar el
aceite y el filtro de aceite según los intervalos
que se especifican en el cuadro de mantenimien-
to periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque la motocicleta sobre el caballete
central.NOTA:_ Verifique que la motocicleta se encuentre en po-
sición vertical para comprobar el nivel de aceite.
Una ligera inclinación hacia el lado puede oca-
sionar una lectura errónea. _2. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.
a. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:
0,8–0,9 mm
Par de apriete:
Bujía:
17,5 Nm (1,75 m·kgf)
U5EAS4.book Page 7 Wednesday, February 20, 2002 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
3. Espere unos minutos para que el aceite se
asiente y seguidamente observe el nivel
por la mirilla de control situada en el lado
inferior derecho del cárter.NOTA:_ El aceite del motor debe situarse entre las mar-
cas de nivel máximo y mínimo. _4. Si el aceite del motor se encuentra por de-
bajo de la marca de nivel mínimo, añada
una cantidad suficiente de aceite del tipo
recomendado hasta que alcance el nivel
correcto.Para cambiar el aceite del motor (con o sin
sustitución del filtro de aceite)
1. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.
2. Coloque una bandeja debajo del motor
para recoger el aceite usado.
3. Retire el tapón de llenado del aceite del
motor y el tornillo de drenaje para vaciar
el aceite del cárter.
NOTA:_ Omita los pasos 4–8 si no va a cambiar el filtro
de aceite. _4. Quite el tornillo de vaciado del filtro de
aceite para vaciarlo.
5. Desmonte la cubierta del filtro de aceite
quitando el tornillo.
1. Tapón de llenado de aceite de motor
2. Mirilla de control del nivel de aceite del motor
3. Marca de nivel máximo
4. Marca de nivel mínimo
1. Tornillo de drenaje del aceite del motor
1. Tornillo de drenaje del filtro de aceite
2. Tornillo
3. Cubierta del filtro de aceite
U5EAS4.book Page 8 Wednesday, February 20, 2002 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6

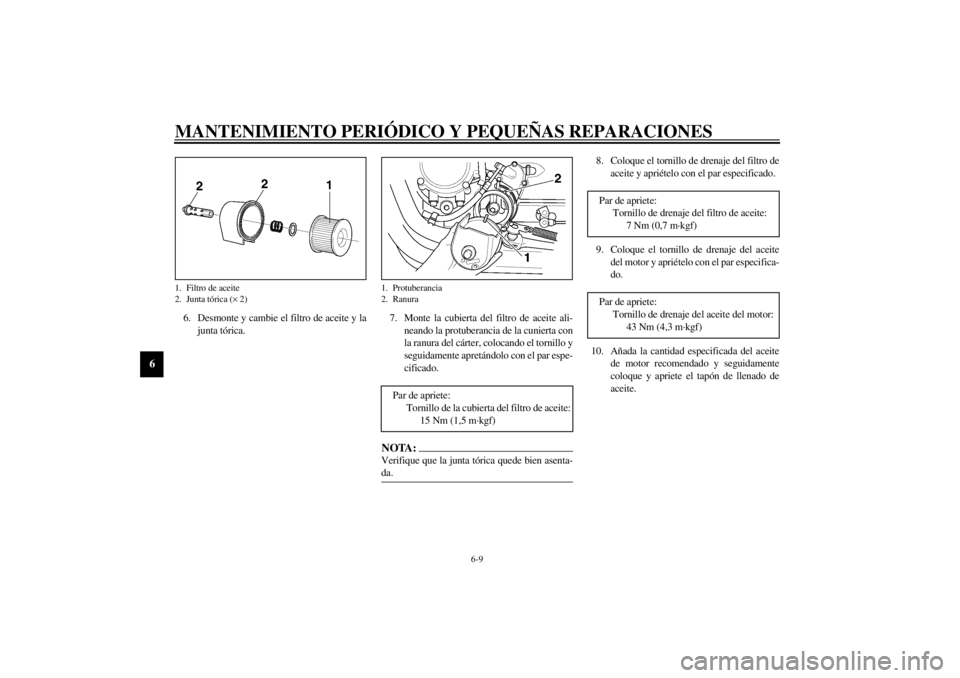

6. Desmonte y cambie el filtro de aceite y la
junta tórica.7. Monte la cubierta del filtro de aceite ali-
neando la protuberancia de la cunierta con
la ranura del cárter, colocando el tornillo y
seguidamente apretándolo con el par espe-
cificado.
NOTA:_ Verifique que la junta tórica quede bien asenta-
da. _
8. Coloque el tornillo de drenaje del filtro de
aceite y apriételo con el par especificado.
9. Coloque el tornillo de drenaje del aceite
del motor y apriételo con el par especifica-
do.
10. Añada la cantidad especificada del aceite
de motor recomendado y seguidamente
coloque y apriete el tapón de llenado de
aceite.
1. Filtro de aceite
2. Junta tórica (× 2)
1. Protuberancia
2. Ranura
Par de apriete:
Tornillo de la cubierta del filtro de aceite:
15 Nm (1,5 m·kgf)
Par de apriete:
Tornillo de drenaje del filtro de aceite:
7 Nm (0,7 m·kgf)
Par de apriete:
Tornillo de drenaje del aceite del motor:
43 Nm (4,3 m·kgf)
U5EAS4.book Page 9 Wednesday, February 20, 2002 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
SCA00105
ATENCION:_

Para evitar que el embrague patine
(puesto que el aceite del motor también
lubrica el embrague), no mezcle ningún
aditivo químico con el aceite ni utilice
aceites de grado “CD” o superior. Ade-
más, no utilice aceites con la etiqueta
“ENERGY CONSERVING II (AHO-
RRO DE ENERGÍA II)” o superior.


Asegúrese de que no penetre ningún
material extraño en el cárter.
_11. Arranque el motor y déjelo al ralentí du-
rante algunos minutos mientras comprue-
ba si existe alguna fuga de aceite. Si pierde
aceite pare inmediatamente el motor y
averigüe la causa.
NOTA:_ Si el nivel de aceite es suficiente, la luz de ad-
vertencia del nivel de aceite del motor debe apa-
garse después de arrancar el motor. _
SC000067
ATENCION:_ Si la luz de aviso de nivel de aceite parpadea o
permanece encendida, pare inmediatamente
el motor y haga revisar el vehículo en un con-
cesionario Yamaha._12. Pare el motor, compruebe el nivel de acei-
te y corríjalo según sea necesario. Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
3,0 L
Con sustitución del filtro de aceite:
3,35 L
Cantidad total (motor en seco):
4,2 L
U5EAS4.book Page 10 Wednesday, February 20, 2002 1:26 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
SAU01070*
Limpieza del filtro de aire Debe limpiar el filtro de aire según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Limpie el filtro de
aire con mayor frecuencia si utiliza el vehículo
en lugares especialmente húmedos o polvorien-
tos.
1. Desmonte el asiento. (Véanse en la
página 3-11 las instrucciones para des-
montar y montar el asiento.)
2. Desmonte el panel A. (Véanse en la
página 6-5 las instrucciones para desmon-
tar y montar el panel.)
3. Desmonte la cubierta de la caja del filtro
de aire quitando los tornillos.4. Extraiga el filtro de aire. 5. Golpee ligeramente el filtro de aire para
eliminar la mayor parte del polvo y la su-
ciedad y, seguidamente, elimine el resto
con aire comprimido como se muestra. Si
el filtro de aire está dañado cámbielo.
6. Introduzca el filtro de aire en su caja.1. Cubierta de la caja del filtro de aire
2. Tornillo (× 4)
1. Filtro de aire
