2002 BMW MOTORRAD K 1200 GT Instruktionsbok (in Swedish)

15
Översikt och handhavande
1
Tillkoppling av systemet Ställ kontakten1 på ON
– Kontrollampan röd 2 i
kontakten lyser
Lagra hastighet  Tryck knappen 3 kort i rikt-
ning SET
– Kontrollampan för hastighets-
reglering gul lyser
L Anvisning:
Den aktuella hastigheten hålls
konstant och lagras.
EUExtrautrustning
HastighetsregleringEU
1
3
2
10k41bks2.book Seite 15 Donnerstag, 24. Juli 2003 9:35 09

16
Översikt och handhavande
1

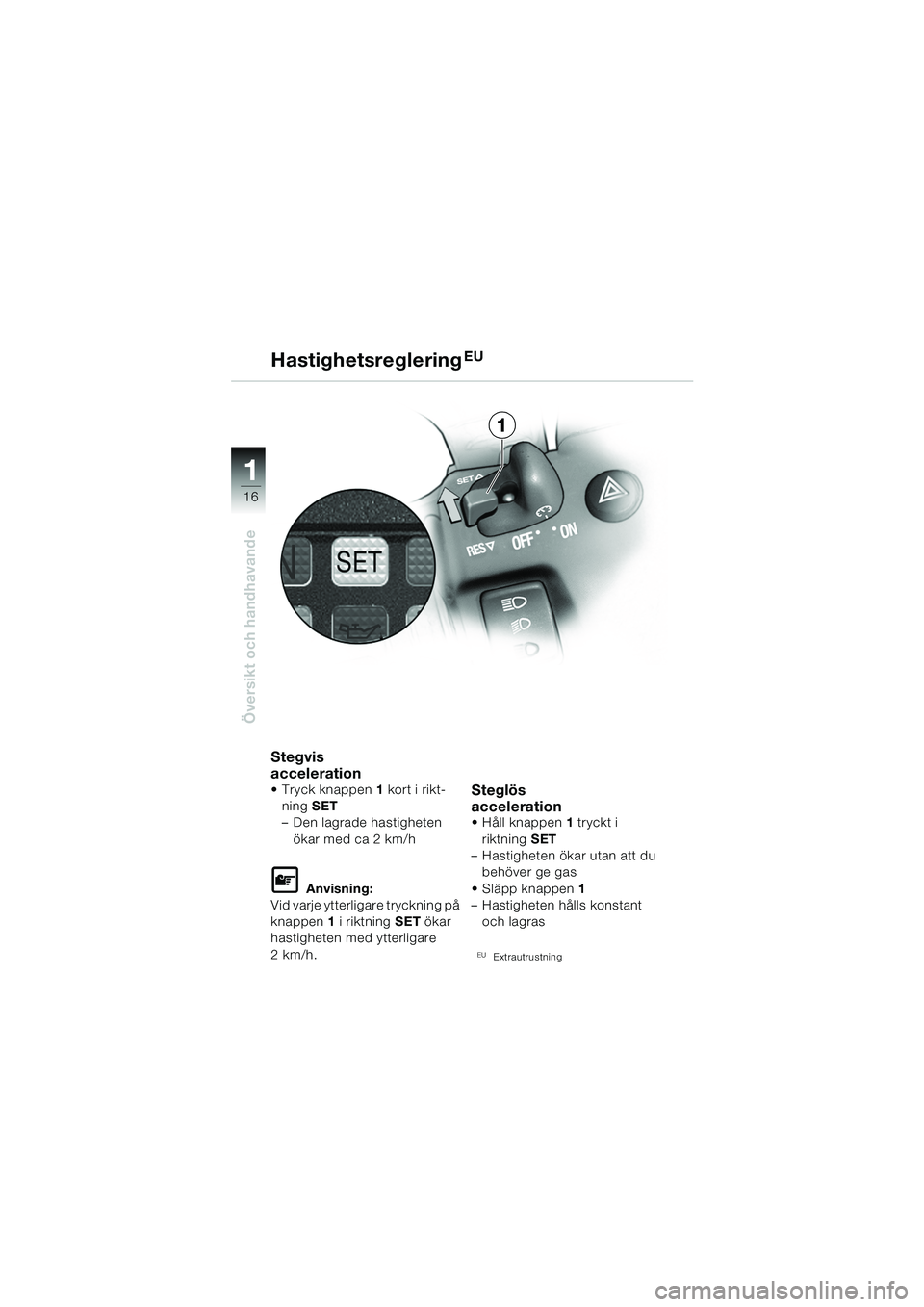

Stegvis
acceleration
 Tryck knappen1 kort i rikt-
ning SET
– Den lagrade hastigheten
ökar med ca 2 km/h
L Anvisning:
Vid varje ytterligare tryckning på
knappen 1 i riktning SET ökar
hastigheten med ytterligare
2km/h.
Steglös
acceleration
 Håll knappen 1 tryckt i
riktning SET
– Hastigheten ökar utan att du behöver ge gas
 Släpp knappen 1
– Hastigheten hålls konstant
och lagras
EUExtrautrustning
HastighetsregleringEU
1
10k41bks2.book Seite 16 Donnerstag, 24. Juli 2003 9:35 09

17
Översikt och handhavande
1

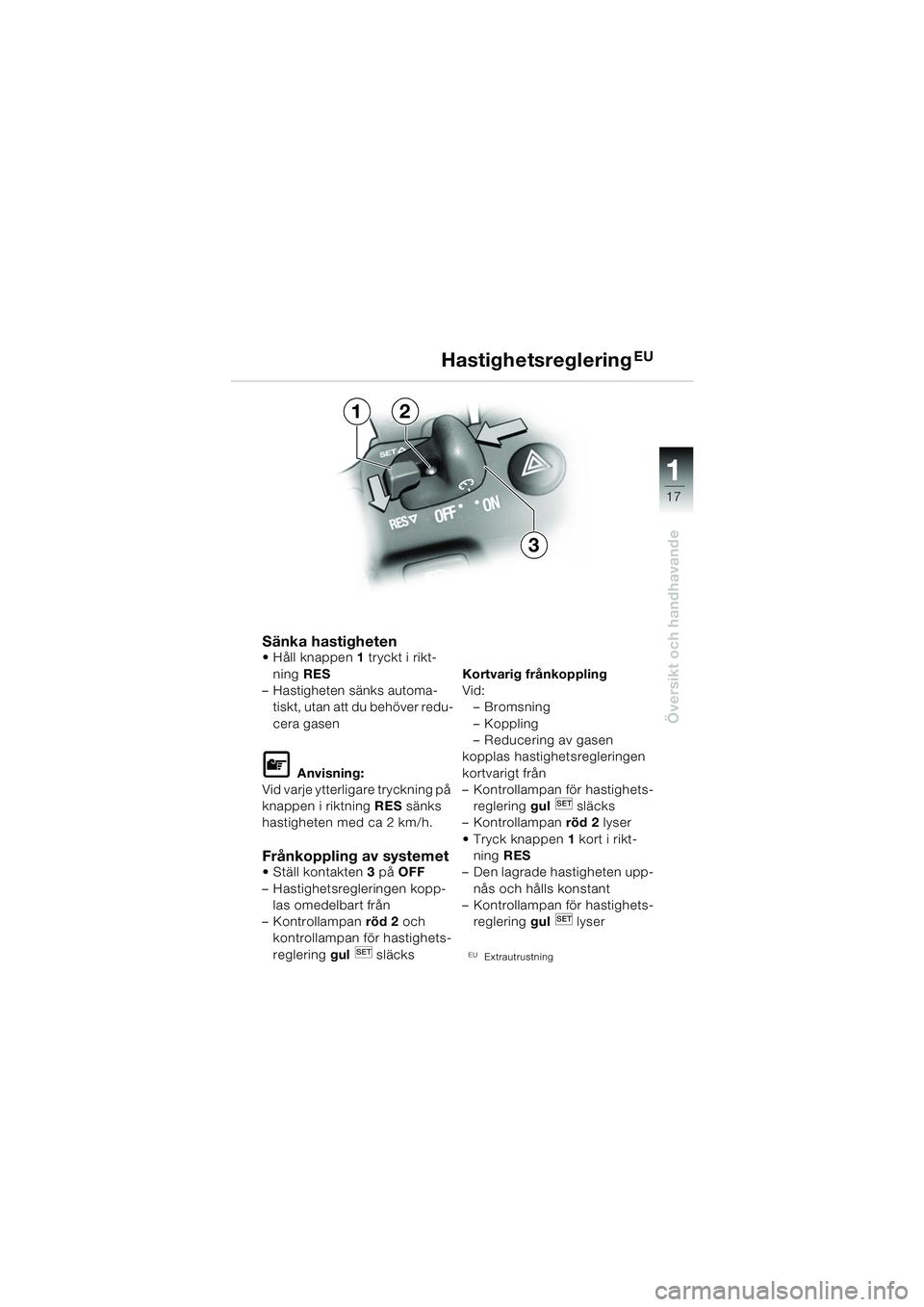

Sänka hastigheten Håll knappen1 tryckt i rikt-
ning RES
– Hastigheten sänks automa- tiskt, utan att du behöver redu-
cera gasen
L Anvisning:
Vid varje ytterligare tryckning på
knappen i riktning RES sänks
hastigheten med ca 2 km/h.
Frånkoppling av systemet Ställ kontakten 3 på OFF
– Hastighetsregleringen kopp- las omedelbart från
– Kontrollampan röd 2 och
kontrollampan för hastighets-
reglering gul släcks Kortvarig frånkoppling
Vid:
–Bromsning
– Koppling
– Reducering av gasen
kopplas hastighetsregleringen
kortvarigt från
– Kontrollampan för hastighets- reglering gul släcks
– Kontrollampan röd 2 lyser
 Tryck knappen 1 kort i rikt-
ning RES
– Den lagrade hastigheten upp-
nås och hålls konstant
– Kontrollampan för hastighets-
reglering gul lyser
EUExtrautrustning
HastighetsregleringEU
1
3
2
10k41bks2.book Seite 17 Donnerstag, 24. Juli 2003 9:35 09

18
Översikt och handhavande
1
Inställning av fotstöd
d Varning:
Vänster och höger fotstöd får
endast ställas in på så sätt att
båda fotstöden antingen står i
det övre eller i det nedre
läget.
Anpassa växelpedalen till det
ändrade fotstödsläget.
e OBS!
Vid sportigt körsätt måste båda
fotstödsplattorna vara inställda i
det övre läget!
d Varning:
Kontrollera ledningarnas
dragning.
Skada inte kablarna.
Insexskruvarna 1 och 2 måste
dras åt med föreskrivet
åtdragningsmoment.
Om ingen momentnyckel
finns tillgänglig ska fotstödet
och växelpedalen ställas in
hos en auktoriserad verkstad,
helst en BMW-verkstad.
10k41bks2.book Seite 18 Donnerstag, 24. Juli 2003 9:35 09

19
Översikt och handhavande
1
Inställning av fotstöd Lossa de tre insexskruvarna 1
 Ställ fotstödet i önskat läge A
eller B
 Dra åt de tre insexskruvarna 1
med åtdragningsmoment
20 Nm
 Anpassa växelpedalen till det
ändrade fotstödsläget
Inställning av växelpedal: Lossa insexskruven 2
 Ställ växelpedalen i önskat
läge C eller D
Dra åt insexskruven 2 med
åtdragningsmoment 8Nm
Inställning av fotstöd
2
AB
D
C1
10k41bks2.book Seite 19 Donnerstag, 24. Juli 2003 9:35 09

20
Översikt och handhavande
1
Borttagning av säte:Vrid nyckeln1 i säteslåset till
läge A och håll kvar den
 Dra sätet bakåt/uppåt till det första låsläget C
Ta bort sätet
– Verktygssatsen kan kommas åt
– Reparationssatsen för slang- lösa däck kan kommas åt
– Säkringarna kan kommas åt
– Kylvätskeexpansionskärlet kan kommas åt
Inställning av säte:– Sätet kan ställas in i två lägen:E = hög D = låg
e OBS!
Kontrollera vid monteringen att
sätet sitter fast ordentligt!
Vrid nyckeln 1 i säteslåset till
läge A och håll kvar den
 Dra sätet bakåt/uppåt till det
första låsläget C
Säte
A
1
B
C
10k41bks2.book Seite 20 Donnerstag, 24. Juli 2003 9:35 09

21
Översikt och handhavande
1

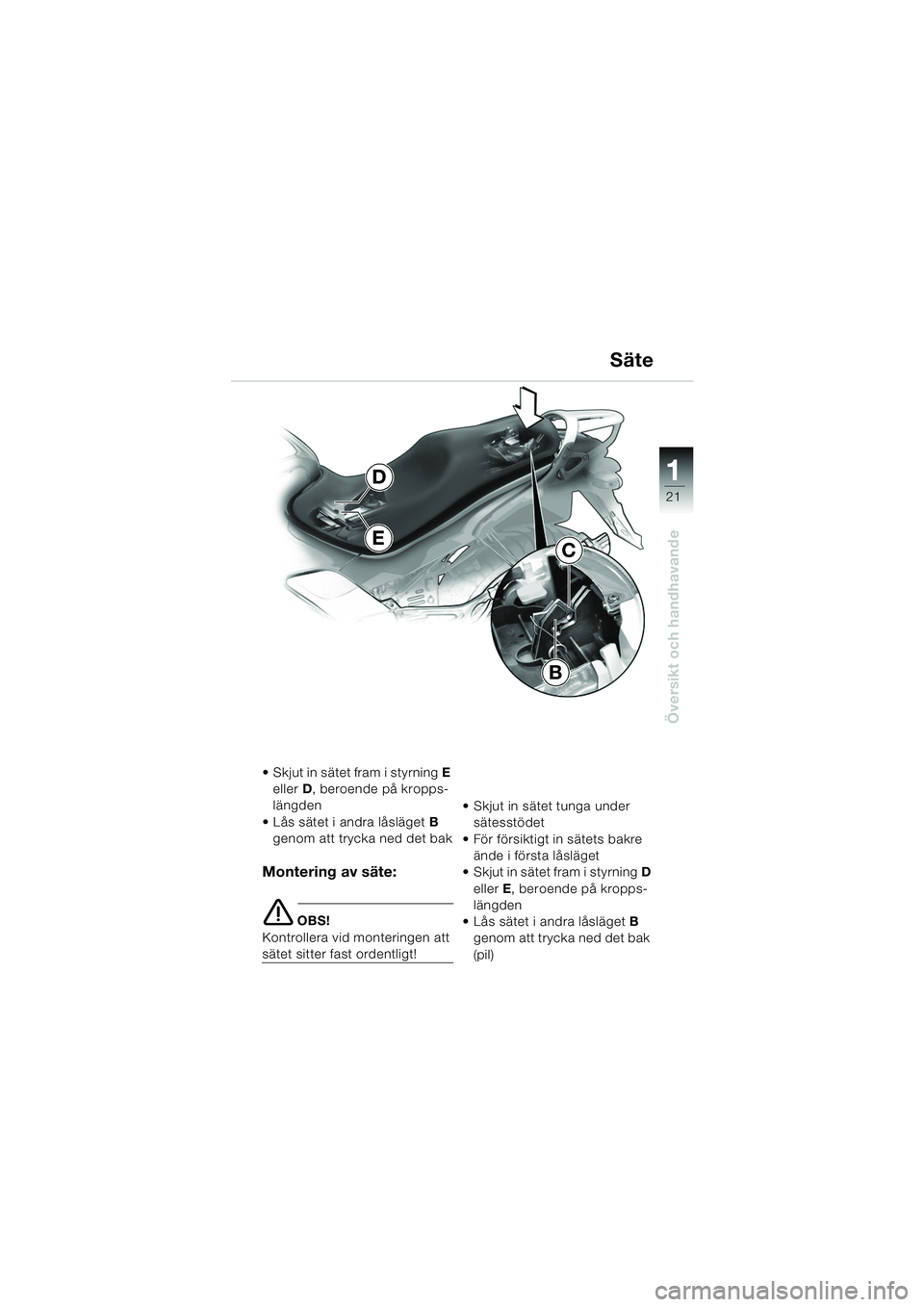

Säte
 Skjut in sätet fram i styrning E
eller D, beroende på kropps-
längden
 Lås sätet i andra låsläget B
genom att trycka ned det bak
Montering av säte:
e OBS!
Kontrollera vid monteringen att
sätet sitter fast ordentligt!  Skjut in sätet tunga under
sätesstödet
 För försiktigt in sätets bakre ände i första låsläget
 Skjut in sätet fram i styrning D
eller E, beroende på kropps-
längden
 Lås sätet i andra låsläget B
genom att trycka ned det bak
(pil)
E
D
B
C
10k41bks2.book Seite 21 Donnerstag, 24. Juli 2003 9:35 09

22
Översikt och handhavande
1

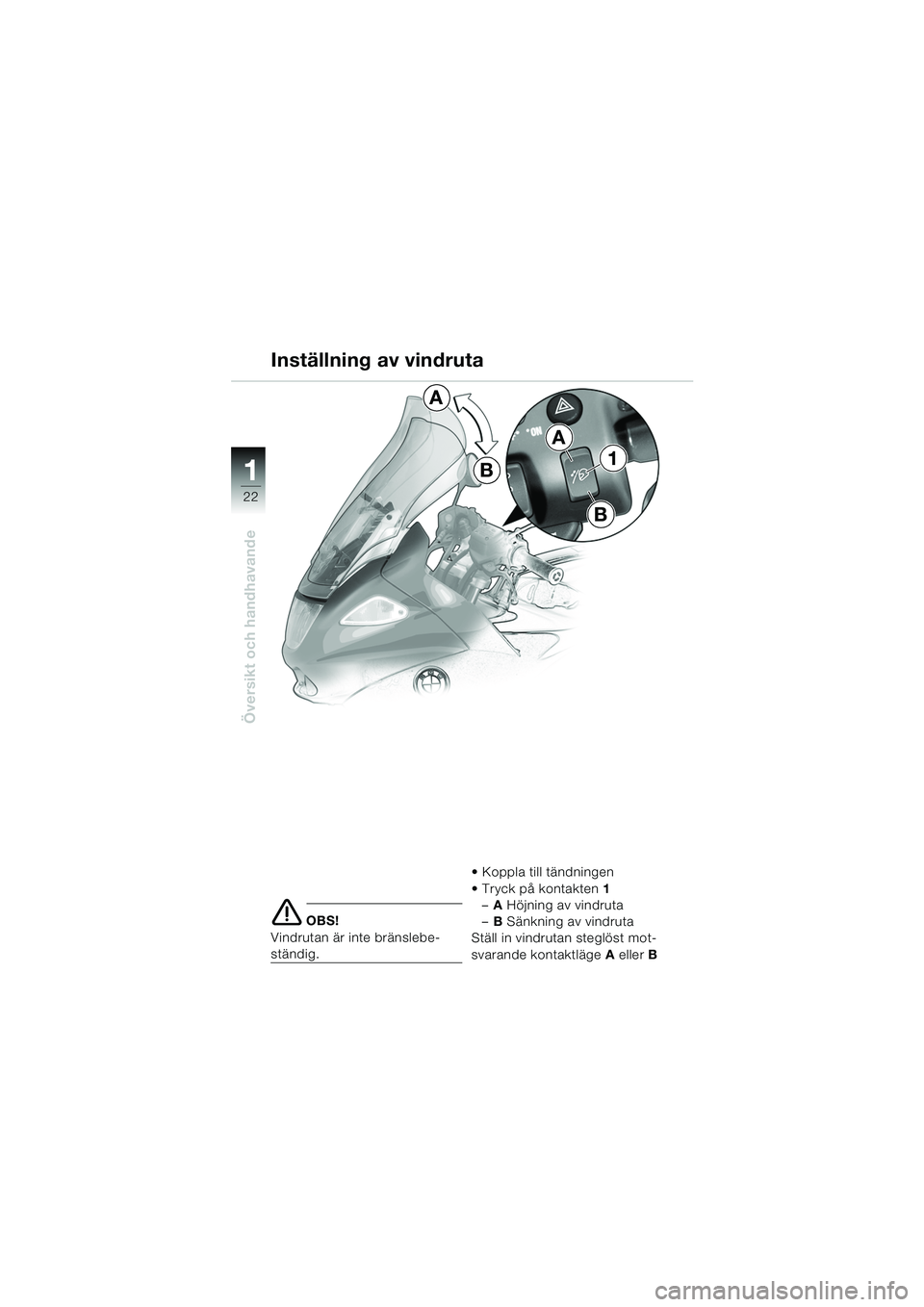

e OBS!
Vindrutan är inte bränslebe-
ständig.  Koppla till tändningen
Tryck på kontakten
1
– A Höjning av vindruta
– B Sänkning av vindruta
Ställ in vindrutan steglöst mot-
svarande kontaktläge A eller B
A
B
1
Inställning av vindruta
A
B
10k41bks2.book Seite 22 Donnerstag, 24. Juli 2003 9:35 09
