CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en el panel de instrumentos y en el
compartimento motor. Caja de fusibles en el panel de instrumentos Con una moneda desenrosque el tornillo un cuarto de vuelta y despuŽs quite la tapa para accedera los fusibles. Los fusibles de recambio y la pinzaAest‡n en el interior de la
tapa de la caja de fusibles del panelde instrumentos. Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en la caja de fusibles. Utilice la pinza
A.
Sustituya siempre un fusible defectuoso (lectura segœn fusible) por otro fusible de intensidad equivalente.
Bueno
Pinza A Malo

24-02-2003
LAS INFORMACIONES PRçCTICAS
130

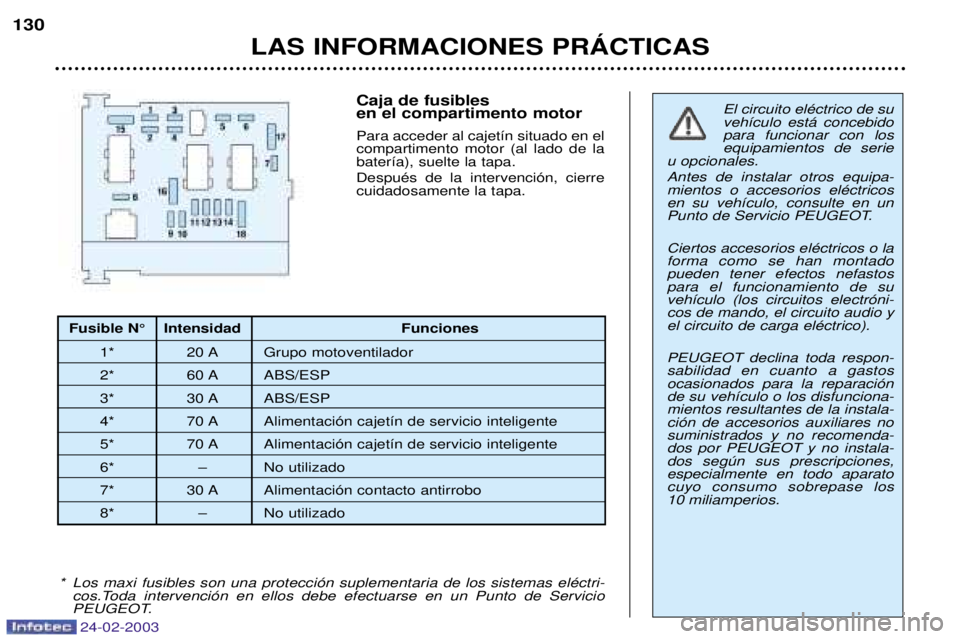

Caja de fusibles en el compartimento motor Para acceder al cajet’n situado en el compartimento motor (al lado de labater’a), suelte la tapa. DespuŽs de la intervenci—n, cierre cuidadosamente la tapa.El circuito elŽctrico de su veh’culo est‡ concebidopara funcionar con losequipamientos de serie
u opcionales. Antes de instalar otros equipa- mientos o accesorios elŽctricosen su veh’culo, consulte en un
Punto de Servicio PEUGEOT. Ciertos accesorios elŽctricos o la forma como se han montadopueden tener efectos nefastospara el funcionamiento de suveh’culo (los circuitos electr—ni-cos de mando, el circuito audio yel circuito de carga elŽctrico). PEUGEOT declina toda respon- sabilidad en cuanto a gastosocasionados para la reparaci—nde su veh’culo o los disfunciona-mientos resultantes de la instala-ci—n de accesorios auxiliares nosuministrados y no recomenda-dos por PEUGEOT y no instala-dos segœn sus prescripciones,especialmente en todo aparatocuyo consumo sobrepase los
10 miliamperios.
* Los maxi fusibles son una protecci—n suplementaria de los sistemas elŽctri- cos.Toda intervenci—n en ellos debe efectuarse en un Punto de Servicio
PEUGEOT.
Fusible N¡ Intensidad Funciones
1* 20 A Grupo motoventilador
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A Alimentaci—n cajet’n de servicio inteligente
5* 70 A Alimentaci—n cajet’n de servicio inteligente
6* Ð No utilizado
7* 30 A Alimentaci—n contacto antirrobo
8* Ð No utilizado

24-02-2003
LAS INFORMACIONES PRçCTICAS131

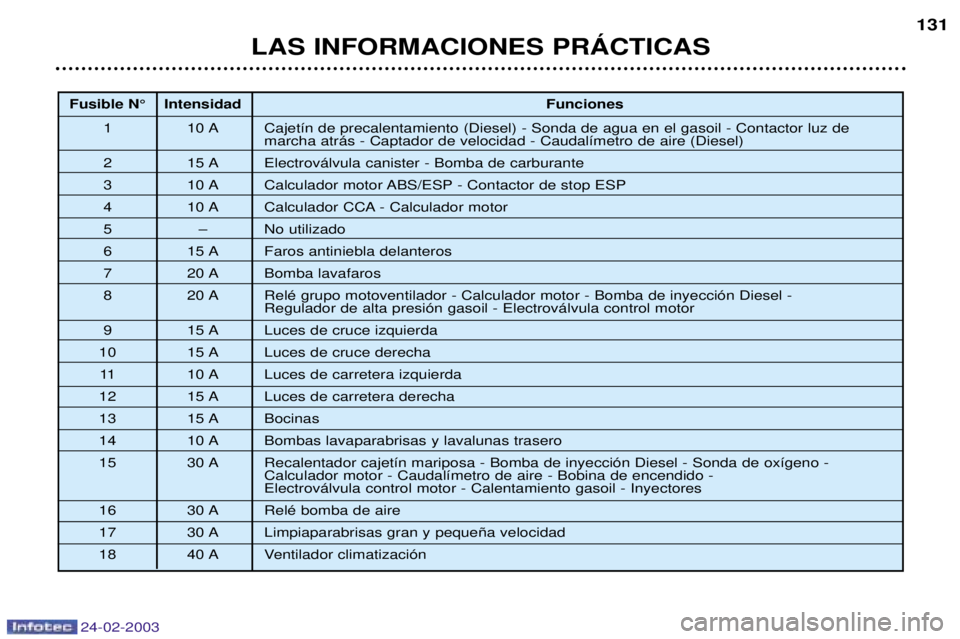

Fusible N¡ Intensidad
Funciones
1 10 A Cajet’n de precalentamiento (Diesel) - Sonda de agua en el gasoil - Contactor luz de marcha atr‡s - Captador de velocidad - Caudal’metro de aire (Diesel)
2 15 A Electrov‡lvula canister - Bomba de carburante
3 10 A Calculador motor ABS/ESP - Contactor de stop ESP
4 10 A Calculador CCA - Calculador motor
5 Ð No utilizado
6 15 A Faros antiniebla delanteros
7 20 A Bomba lavafaros
8 20 A RelŽ grupo motoventilador - Calculador motor - Bomba de inyecci—n Diesel - Regulador de alta presi—n gasoil - Electrov‡lvula control motor
9 15 A Luces de cruce izquierda
10 15 A Luces de cruce derecha 11 10 A Luces de carretera izquierda
12 15 A Luces de carretera derecha
13 15 A Bocinas
14 10 A Bombas lavaparabrisas y lavalunas trasero
15 30 A Recalentador cajet’n mariposa - Bomba de inyecci—n Diesel - Sonda de ox’geno - Calculador motor - Caudal’metro de aire - Bobina de encendido - Electrov‡lvula control motor - Calentamiento gasoil - Inyectores
16 30 A RelŽ bomba de aire
17 30 A Limpiaparabrisas gran y peque–a velocidad
18 40 A Ventilador climatizaci—n

24-02-2003
LAS INFORMACIONES PRçCTICAS
128
CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas en el panel de instrumentos y en el
compartimento motor. Caja de fusibles en el panel de instrumentos Con una moneda desenrosque el tornillo un cuarto de vuelta y despuŽs quite la tapa para accedera los fusibles. Los fusibles de recambio y la pinzaAest‡n en el interior de la
tapa de la caja de fusibles del panelde instrumentos. Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en la caja de fusibles. Utilice la pinza
A.
Sustituya siempre un fusible defectuoso (lectura segœn fusible) por otro fusible de intensidad equivalente.
Bueno
Pinza A Malo

24-02-2003
LAS INFORMACIONES PRçCTICAS129

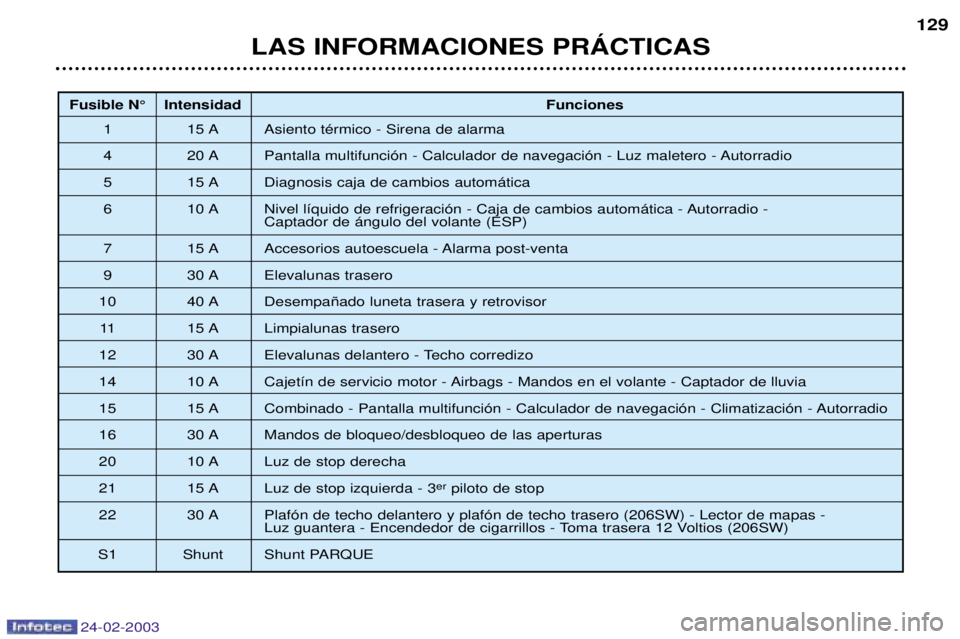

Fusible N¡ Intensidad
Funciones
1 15 A Asiento tŽrmico - Sirena de alarma
4 20 A Pantalla multifunci—n - Calculador de navegaci—n - Luz maletero - Autorradio
5 15 A Diagnosis caja de cambios autom‡tica
6 10 A Nivel l’quido de refrigeraci—n - Caja de cambios autom‡tica - Autorradio - Captador de ‡ngulo del volante (ESP)
7 15 A Accesorios autoescuela - Alarma post-venta
9 30 A Elevalunas trasero
10 40 A Desempa–ado luneta trasera y retrovisor
11 15 A Limpialunas trasero
12 30 A Elevalunas delantero - Techo corredizo
14 10 A Cajet’n de servicio motor - Airbags - Mandos en el volante - Captador de lluvia
15 15 A Combinado - Pantalla multifunci—n - Calculador de navegaci—n - Climatizaci—n - Autorradio
16 30 A Mandos de bloqueo/desbloqueo de las aperturas
20 10 A Luz de stop derecha
21 15 A Luz de stop izquierda - 3 er
piloto de stop
22 30 A Plaf—n de techo delantero y plaf—n de techo trasero (206SW) - Lector de mapas - Luz guantera - Encendedor de cigarrillos - Toma trasera 12 Voltios (206SW)
S1 Shunt Shunt PARQUE

24-02-2003
LAS INFORMACIONES PRçCTICAS
132
BATERêA
Para recargar la bater’a con un cargador de bater’a :
Ð desconecte la bater’a,
Ð respete las instrucciones de utilizaci—n dadas por el fabricante del cargador,
Ð conecte la bater’a empezando por el borne (Ð),
Ð compruebe la limpieza de los bornes y de los terminales. Si est‡n cubiertosde sulfato (dep—sito blanquecino o verdoso), desm—ntelos y l’mpielos.
Para arrancar con otra bater’a auxiliar :
Ð conecte el cable rojo en los bornes (+) de las dos bater’as,
Ð conecte un extremo del cable verde o negro al borne (Ð) de la bater’a auxiliar,
Ð conecte el otro extremo del cable verde o negro en un punto de masa del veh’culo averiado, lo m‡s lejos posible de la bater’a.
Accione el arranque, deje girar el motor.Espere a que vuelva al ralent’ y desconecte los cables.
Ð No desconecte los terminales estando el motor en marcha. Ð No recargue las bater’as sin haber desconectado los terminales.
Ð DespuŽs de toda reconexi—n de la bater’a, ponga el contacto y espere 1 minuto antes de arrancar, con el fin de permitir la inicia- ci—n de los sistemas electr—nicos. No obstante, si despuŽs de estaligera manipulaci—n, subsisten ligeras perturbaciones, consulte en
un Punto de Servicio PEUGEOT.
Se aconseja, cuando deje estacionado el veh’culo m‡s de un mes,
desconectar la bater’a.
FUNCIîN MODO ECONOMêA
DespuŽs de parar el motor, llave en posici—n accesorios, ciertas funcio-nes (limpiaparabrisas, elevalunas,techo corredizo, plafones de techo,autorradio, etc.) solamente se pue-den utilizar durante un periodo detreinta minutos, con el fin de no des-cargar la bater’a. Una vez pasados estos treinta minu- tos, el mensaje "Modo econom’a
activo" aparece en la pantalla mul-
tifunci—n y las funciones activas seponen en vigilancia. Una bater’a descargada no permite
poner en marcha el motor.

24-02-2003
LAS INFORMACIONES PRçCTICAS133
MONTAR UN AUTORRADIO En su veh’culo dispone de un
pre-equipamiento original de radio :
Ð antena de techo,
Ð cable coaxial de antena,
Ð antiparasitario de base,
Ð alimentaci—n de los altavoces delanteros,
Ð alimentaci—n de los altavoces traseros y tweeters,
Ð 2 conectores 8 v’as. Conexi—n de los conectores
A1 : Ð
A2 : Ð
A3 : Ð
A4 : Ð
A5 : Ð
A6 : (+) DespuŽs del contacto
A7 : (+) Permanente
A8 : Masa
B1 : (+) Altavoz trasero derecho
B2 : (Ð) Altavoz trasero derecho
B3 : (+) Altavoz delantero derecho y
tweeter
B4 : (Ð) Altavoz delantero derecho y tweeter
B5 : (+) Altavoz delantero izquierdo y tweeter
B6 : (Ð) Altavoz delantero izquierdo y tweeter
B7 : (+) Altavoz trasero izquierdo
B8 : (Ð) Altavoz trasero izquierdo
MONTAR LOS ALTAVOCES
El pre-equipamiento permite montar :
Ð altavoces de 165 mm de di‡metro en las puertas delanteras,
Ð altavoces de 130 mm de di‡metro en las puertas traseras,
Ð tweeters de 22,5 mm de di‡me- tro en los guarnecidos de los retrovisores.
Consulte en un Punto de Servicio
PEUGEOT.

24-02-2003
LAS INFORMACIONES PRçCTICAS
134
Sin elevaci—n (las cuatro ruedas en el suelo) Debe utilizar siempre una barra de remolcado. Berlina Por la parte delantera o traseraEnganche la barra de remolcado en las anillas de remolcado. 206 SW
Por la parte delantera , enganche la barra de remolcado en la anilla de remolcado.
Por la parte trasera :
Ð quite la tapa con una moneda,
Ð atornille la anilla de remolcado (situada en la caja de acondicionamiento del
gato) hasta el tope.
Con elevaci—n (dos ruedas en el suelo œnicamente) Es preferible levantar el veh’culo con un medio de elevaci—n para las ruedas.
Particularidades de las cajas de cambio autom‡ticas Cuando se remolca, con las cuatro ruedas en el suelo, es imperativo
respetar las reglas siguientes :
Ð palanca de velocidades en posi- ci—n N,
Ð remolque el veh’culo a una veloci- dad inferior a 50 km./h en
un recorrido l’mite de 50 km.m‡ximo,
Ð no a–ada aceite en la caja de cambios.
Anilla trasera berlina
Anilla trasera 206 SW
Nunca se debe utilizar la traviesa del radiador.
REMOLCAR SU VEHêCULO
