Page 105 of 116
ESPECIFICACIONES
8-2
8
Capacidad del sistema de
enfriamiento (cantidad total)
2,55 L
Filtro de aireElemento tipo seco
Combustible
Tipo Gasolina normal sin plomo
Capacidad del depósito de
combustible 18 L
Cantidad de reserva de
combustible 3,8 L
Carburador
Fabricante MIKUNI
Modelo ´ cantidad BDSR40 ´ 4
Bujía
Fabricant/modelo NGK / CR9E o
DENSO / U27ESR-N
Huelgo 0,7–0,8 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 1,581
Sistema de reducción secundaria Impulsión por cadena
Relación de reducción secundaria 2,688
Número de dientes de la rueda
dentada de la cadena de transmi-
sión (trasero/delantero) 16/43Tipo de transmisión 6 velocidades de engrane constante
Operación Con el pie izquierdo
Relación de engranajes
1
a
2,500
2
a
1,842
3
a
1,500
4
a
1,333
5
a
1,200
6
a
1,115
Chasis
Tipo de bastidor Diamante
Angulo del eje delantero 24°
Base del ángulo de inclinación 92 mm
Neumáticos
Delantero
Tipo Sin llantas
Tamaño 120/70 ZR17 (58W)
Fabricante/modelo Metzeler / MEZ3Y Front
Dunlop / D207FQ
Trasero
Tipo Sin llantas
Tamaño 190/50 ZR17 (73W)
Fabricante/modelo Metzeler / MEZ3Y
Dunlop / D207N
S_5jj.book Page 2 Friday, September 8, 2000 3:42 PM
Page 106 of 116
ESPECIFICACIONES
8-3
8
Carga máxima* 201 kg
Presión de aire del neumático
(medida con los neumáticos fríos)
Hasta 90 kg*
Delantero 250 kPa (2,50 kg/cm
2, 2,50 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
De 90 kg a la máxima*
Delantero 250 kPa (2,50 kg/cm2, 2,50 bar)
Trasero 290 kPa (2,90 kg/cm2, 2,90 bar)
Uso alta velocidad
Delantero 250 kPa (2,50 kg/cm2, 2,50 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso total del conductor, pasajero, carga, y accesorios
Ruedas
Delantero
Tipo Llanta de aleación
Tamaño 17 ´ MT 3,50
Trasero
Tipo Llanta de aleación
Tamaño 17 ´ MT 6,00
Frenos
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4
Suspensión
Delantero Horqulla telescópica
Trasero Brazo oscilante (suspensión
articulada)
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasero Resorte en espiral / amortiguador de
gas-aceite
Trayectoria de la rueda
Delantero 135 mm
Trasera 130 mm
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema estándar
Tipo Magneto C.A.
Salida estándar 14 V, 365 W 5.000 r/min
S_5jj.book Page 3 Friday, September 8, 2000 3:42 PM
Page 107 of 116
ESPECIFICACIONES
8-4
8
Batería
Modelo GT12B-4
Volaje, capacidad 12 V, 10 Ah
Tipo del faroBombilla de cuarzo (halógena)
Vataje de bombilla ´
cantidad
Faro 12 V, 60/55 W ´ 2
Luz de freno y posterior 12 V, 5/21 W ´ 2
Luz de la señal de giro 12 V, 21 W ´ 4
Luz auxiliar 12 V, 5 W ´ 2
Luz de la instrumentación LED (diodo emisor de luz)
Luz indicadora de punto muerto LED (diodo emisor de luz)
Testigo de luce de carretera LED (diodo emisor de luz)
Luz indicadora de intermitencia LED (diodo emisor de luz)
Luz de aviso del nivel de gasolina LED (diodo emisor de luz)
Luz de aviso del nivel de aceite LED (diodo emisor de luz)
Fusibles
Fusible principal 30 A
Fusible del faro 20 A
Fusible del sistema de
intermitencia 20 A
Fusible del ventilador del
radiador 10 A
Fusible de encendido 15 A
Fusible de cuentakilómetros 10 A
S_5jj.book Page 4 Friday, September 8, 2000 3:42 PM
Page 108 of 116
S_5jj.book Page 5 Friday, September 8, 2000 3:42 PM
Page 109 of 116
INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
S_5jj.book Page 1 Friday, September 8, 2000 3:42 PM
Page 110 of 116
9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-02SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave. Anote este núme-
ro en el espacio previsto y utilícelo como
referencia cuando solicite una nueva llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:@ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. @
1. Número de identificación de la llave
1. Número de identificación del vehículo
S_5jj.book Page 1 Friday, September 8, 2000 3:42 PM
Page 111 of 116
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU03171
Etiqueta del modelo La etiqueta del modelo está pegada en el basti-
dor debajo del asiento del pasajero. (Véanse en
la página 3-14 las instrucciones para desmontar
y montar el asiento.) Anote los datos que figuran
en esta etiqueta en el espacio previsto.Necesita-
rá estos datos cuando solicite repuestos a un
concesionario Yamaha.1. Etiqueta del modelo
S_5jj.book Page 2 Friday, September 8, 2000 3:42 PM
Page 112 of 116

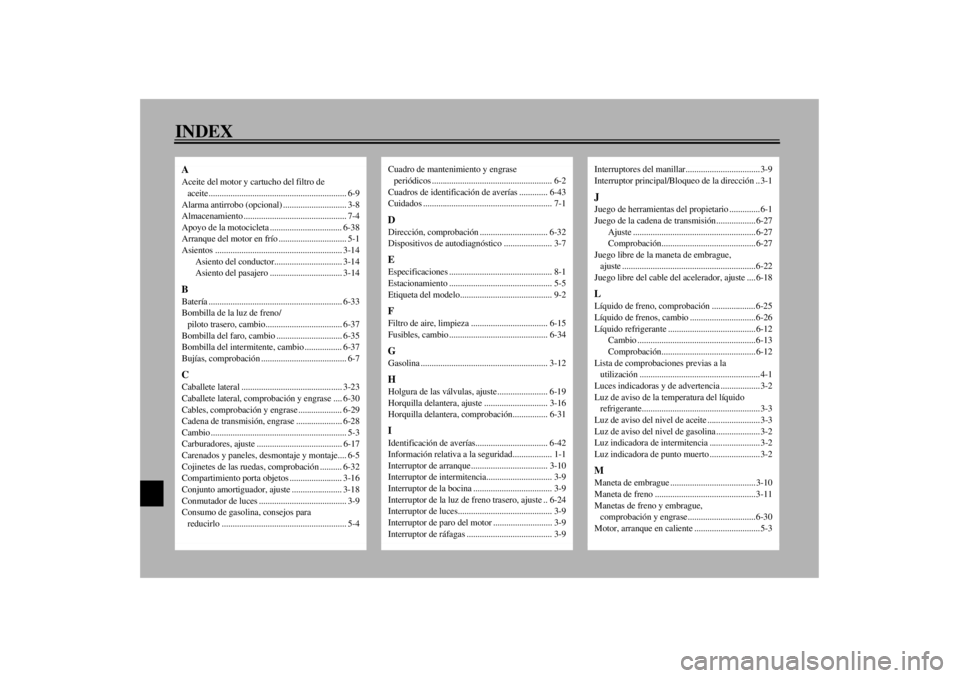

10-INDEXAAceite del motor y cartucho del filtro de
aceite............................................................... 6-9
Alarma antirrobo (opcional) ............................. 3-8
Almacenamiento ............................................... 7-4
Apoyo de la motocicleta ................................. 6-38
Arranque del motor en frío ............................... 5-1
Asientos .......................................................... 3-14
Asiento del conductor............................... 3-14
Asiento del pasajero ................................. 3-14BBatería ............................................................. 6-33
Bombilla de la luz de freno/
piloto trasero, cambio................................... 6-37
Bombilla del faro, cambio .............................. 6-35
Bombilla del intermitente, cambio ................. 6-37
Bujías, comprobación ....................................... 6-7CCaballete lateral .............................................. 3-23
Caballete lateral, comprobación y engrase .... 6-30
Cables, comprobación y engrase .................... 6-29
Cadena de transmisión, engrase ..................... 6-28
Cambio .............................................................. 5-3
Carburadores, ajuste ....................................... 6-17
Carenados y paneles, desmontaje y montaje.... 6-5
Cojinetes de las ruedas, comprobación .......... 6-32
Compartimiento porta objetos ........................ 3-16
Conjunto amortiguador, ajuste ....................... 3-18
Conmutador de luces ........................................ 3-9
Consumo de gasolina, consejos para
reducirlo ......................................................... 5-4
Cuadro de mantenimiento y engrase
periódicos ....................................................... 6-2
Cuadros de identificación de averías ............. 6-43
Cuidados ........................................................... 7-1DDirección, comprobación ............................... 6-32
Dispositivos de autodiagnóstico ...................... 3-7EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-5
Etiqueta del modelo.......................................... 9-2FFiltro de aire, limpieza ................................... 6-15
Fusibles, cambio ............................................. 6-34GGasolina .......................................................... 3-12HHolgura de las válvulas, ajuste....................... 6-19
Horquilla delantera, ajuste ............................. 3-16
Horquilla delantera, comprobación................ 6-31IIdentificación de averías................................. 6-42
Información relativa a la seguridad.................. 1-1
Interruptor de arranque ................................... 3-10
Interruptor de intermitencia.............................. 3-9
Interruptor de la bocina .................................... 3-9
Interruptor de la luz de freno trasero, ajuste .. 6-24
Interruptor de luces........................................... 3-9
Interruptor de paro del motor ........................... 3-9
Interruptor de ráfagas ....................................... 3-9
Interruptores del manillar.................................. 3-9
Interruptor principal/Bloqueo de la dirección .. 3-1JJuego de herramientas del propietario .............. 6-1
Juego de la cadena de transmisión.................. 6-27
Ajuste ........................................................ 6-27
Comprobación........................................... 6-27
Juego libre de la maneta de embrague,
ajuste ............................................................. 6-22
Juego libre del cable del acelerador, ajuste .... 6-18LLíquido de freno, comprobación .................... 6-25
Líquido de frenos, cambio .............................. 6-26
Líquido refrigerante ........................................ 6-12
Cambio ...................................................... 6-13
Comprobación........................................... 6-12
Lista de comprobaciones previas a la
utilización ....................................................... 4-1
Luces indicadoras y de advertencia .................. 3-2
Luz de aviso de la temperatura del líquido
refrigerante...................................................... 3-3
Luz de aviso del nivel de aceite ........................ 3-3
Luz de aviso del nivel de gasolina .................... 3-2
Luz indicadora de intermitencia ....................... 3-2
Luz indicadora de punto muerto ....................... 3-2MManeta de embrague ....................................... 3-10
Maneta de freno .............................................. 3-11
Manetas de freno y embrague,
comprobación y engrase............................... 6-30
Motor, arranque en caliente .............................. 5-3
