INTRODUCTION
Bienvenue dans l’univers des deux roues de Yamaha !
Les modèles XJR1300/XJR1300SP sont le fruit de la vaste expérience de Yamaha dans l’ap-
plication des technologies de pointe à la conception et à la construction de produits de qualité
supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités des XJR1300/XJR1300SP, il faut pren-
dre le temps de lire attentivement ce manuel. Le manuel du propriétaire contient non seule-
ment les instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais
aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre les
accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de con-
server le véhicule en parfait état de marche. Si la moindre question se pose, il ne faut pas hé-
siter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et
une sécurité maximum kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité
doit rester la première priorité de tout bon motocycliste !
F_5ea.book Page 1 Tuesday, September 12, 2000 10:23 AM

FAU00005
RENSEIGNEMENTS IMPORTANTSLes informations particulièrement importantes sont repérées par les notations suivantes :
Le symbole de DANGER invite à ÊTRE VIGILANT, CAR IL EN VA DE SA SÉCURITÉ !
AVERTISSEMENT
Le non-respect des AVERTISSEMENTS peut entraîner des blessures graves ou la mort
du pi-
lote, d’un tiers ou d’une personne inspectant ou réparant le véhicule.
ATTENTION:
La mention ATTENTION indique les précautions particulières à prendre pour éviter tout en-
dommagement du véhicule.
N.B.:
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
N.B.:_ l
Ce manuel est une partie intégrante de la moto et devra être remis à l’acheteur si le véhicule est revendu ulté-
rieurement.
l
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par con-
séquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impres-
sion, il peut ne pas refléter de petites modifications apportées ultérieurement à ce modèle. Dans le moindre
doute concernant le fonctionnement ou l’entretien de la moto, il ne faut pas hésiter à consulter un concession-
naire Yamaha.
_
F_5ea.book Page 1 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-2
3
FAU01590
(stationnement)
La direction est bloquée, le feu arrière et la
veilleuse sont allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la clé
puisse être tournée à la position “ ”.
FCA00043
ATTENTION:_ Ne pas utiliser la position de stationnement
trop longtemps, car la batterie pourrait se dé-
charger. _
FAU03034

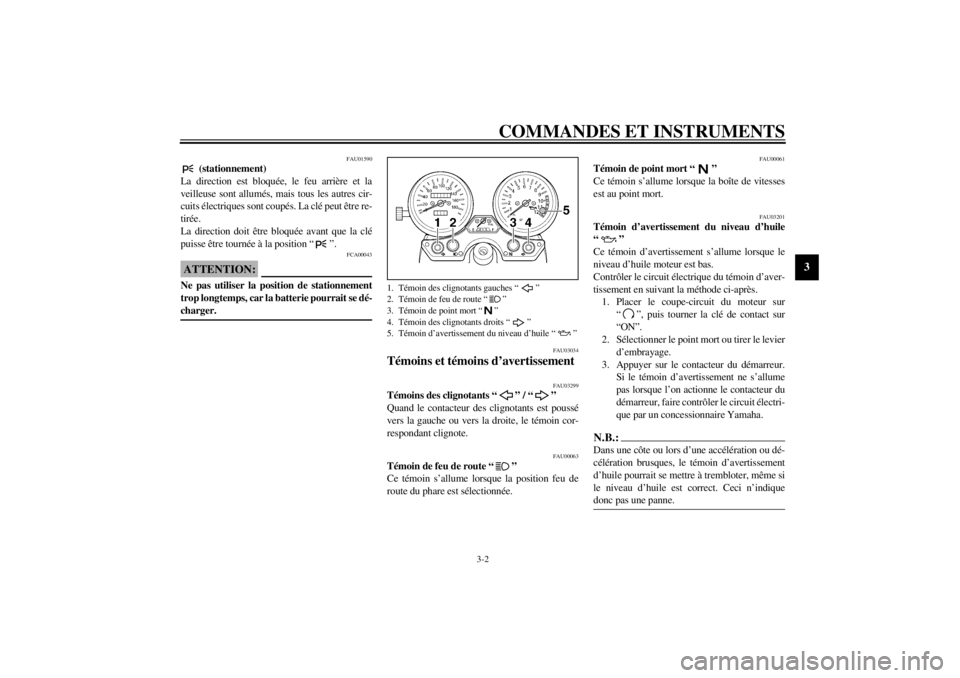

Témoins et témoins d’avertissement
FAU03299
Témoins des clignotants “ ” / “ ”
Quand le contacteur des clignotants est poussé
vers la gauche ou vers la droite, le témoin cor-
respondant clignote.
FAU00063
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu de
route du phare est sélectionnée.
FAU00061
Témoin de point mort “ ”
Ce témoin s’allume lorsque la boîte de vitesses
est au point mort.
FAU03201
Témoin d’avertissement du niveau d’huile
“”
Ce témoin d’avertissement s’allume lorsque le
niveau d’huile moteur est bas.
Contrôler le circuit électrique du témoin d’aver-
tissement en suivant la méthode ci-après.
1. Placer le coupe-circuit du moteur sur
“ ”, puis tourner la clé de contact sur
“ON”.
2. Sélectionner le point mort ou tirer le levier
d’embrayage.
3. Appuyer sur le contacteur du démarreur.
Si le témoin d’avertissement ne s’allume
pas lorsque l’on actionne le contacteur du
démarreur, faire contrôler le circuit électri-
que par un concessionnaire Yamaha.N.B.:_ Dans une côte ou lors d’une accélération ou dé-
célération brusques, le témoin d’avertissement
d’huile pourrait se mettre à trembloter, même si
le niveau d’huile est correct. Ceci n’indique
donc pas une panne. _
1. Témoin des clignotants gauches “ ”
2. Témoin de feu de route “ ”
3. Témoin de point mort “ ”
4. Témoin des clignotants droits “ ”
5. Témoin d’avertissement du niveau d’huile “ ”
F_5ea.book Page 2 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-14
3
Pour réduire la précontrainte de ressort et donc
adoucir la suspension, maintenir la bague de ré-
glage supérieure en place tout en tournant la ba-
gue de réglage inférieure comme montré dans
l’illustration
,. Procéder de même pour les
deux combinés ressort-amortisseur.
FAU00316
AVERTISSEMENT
_ Ces amortisseurs contiennent de l’azote sous
forte pression. Lire attentivement et s’assu-
rer de bien comprendre les informations ci-
dessous avant de manipuler les amortisseurs.
Le fabricant décline toute responsabilité
pour les dommages matériels résultant d’une
mauvaise manipulation.l
Ne pas modifier ni tenter d’ouvrir les
bonbonnes de gaz.
l
Ne pas approcher les amortisseurs
d’une flamme ou de toute autre source
de chaleur. La pression du gaz augmen-
terait excessivement et provoquerait un
risque d’explosion.
l
Ne déformer ni endommager les bon-
bonnes de gaz d’aucune façon, car cela
risque d’amoindrir les performances
d’amortissement.
l
Toujours confier l’entretien des amor-
tisseurs à un concessionnaire Yamaha.
_
1. Bague supérieure (bague de réglage de la
précontrainte de ressort )
2. Bague inférieure (bague de réglage de la
précontrainte de ressort )
Réglage
Minimum (doux)/standard Maximum (dur)
F_5ea.book Page 14 Tuesday, September 12, 2000 10:23 AM

4-1
4
FAU01114
4-CONTRÔLES AVANT UTILISATIONLe propriétaire est personnellement responsable de l’état de son véhicule. Certains organes vitaux peuvent présenter rapidement et de façon subite des
signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exemple). Un endommagement ou une fuite
quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc extrê-
mement important de vérifier les points suivants avant chaque randonnée.
FAU03439
Points à contrôler avant chaque utilisation
DESCRIPTION CONTRÔLES PAGE
Carburant• Contrôler le niveau de carburant dans le réservoir de carburant.
• Refaire le plein si nécessaire.
• S’assurer que la canalisation de carburant.3-9
Huile moteur• Contrôler le niveau d’huile dans le moteur.
• Si nécessaire, ajouter de l’huile du type recommandé jusqu’au niveau spécifié.
• Contrôler le véhicule afin de s’assurer qu’il n’y a pas de fuite d’huile.6-7 et 6-8
Frein avant• Contrôler le fonctionnement.
• Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire
Yamaha.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.6-19 et 6-20
Frein arrière• Contrôler le fonctionnement.
• Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire
Yamaha.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.6-17 à 6-20
Embrayage• Contrôler le fonctionnement.
• Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire
Yamaha.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.6-20
F_5ea.book Page 1 Tuesday, September 12, 2000 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FWA00012
AVERTISSEMENT
_ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent. l
NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.
l
Ne pas transporter d’objet mal fixé qui
pourrait se détacher.
l
Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.
l
Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.
l
Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
_
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si la
bande de roulement centrale a atteint la limite
spécifiée, si un clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc est cra-
quelé, faire remplacer immédiatement le pneu
par un concessionnaire Yamaha.CE-08FN.B.:_ La limite de profondeur des sculptures peut va-
rier selon les législations nationales. Il faut tou-
jours se conformer à la législation du pays dans
lequel on utilise le véhicule. _1. Flanc de pneu
a. Profondeur de sculpture de pneuProfondeur minimale de
sculpture de pneu
(avant et arrière)1,6 mm
F_5ea.book Page 15 Tuesday, September 12, 2000 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU00684
AVERTISSEMENT
_ Cette moto est équipée de pneus pour con-
duite à très grande vitesse. Afin de tirer le
meilleur profit de ces pneus, il convient de
respecter les consignes qui suivent.l
Remplacer les pneus exclusivement par
des pneus de type spécifié. D’autres
pneus risquent d’éclater lors de la con-
duite à très grande vitesse.
l
Avant d’être légèrement usés, des pneus
neufs peuvent adhérer relativement
mal à certains revêtements de route. Il
ne faut donc pas rouler à très grande vi-
tesse pendant les premiers 100 km
après le remplacement d’un pneu.
l
Faire “chauffer” les pneus avant de
rouler à grande vitesse.
l
Toujours adapter la pression de gon-
flage aux conditions de conduite.
_
FAU00687
Roues Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les roues.l
Avant chaque démarrage, il faut s’assurer
que les jantes de roue ne sont pas craque-
lées, qu’elles n’ont pas de saut et ne sont
pas voilées. Si une roue est endommagée
de quelque façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais tenter
une quelconque réparation à une roue. Il
faut remplacer toute roue déformée ou cra-
quelée.
l
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés ou
remis en place après démontage. Une roue
mal équilibrée se traduit par un mauvais
rendement, une mauvaise tenue de route et
réduit la durée de service du pneu.
l
Après avoir remplacé un pneu, éviter de
faire de la vitesse jusqu’à ce que le pneu
soit “rodé” et ait acquis toutes ses caracté-
ristiques.
FAU00712
Réglage de la position de la pédale de
frein Le sommet de la pédale de frein doit se situer
environ 40 mm sous le sommet du repose-pied,
comme illustré. Contrôler régulièrement la posi-
tion de la pédale de frein et, si nécessaire, la
faire régler par un concessionnaire Yamaha.a. Distance entre la pédale de frein et le repose-pied
F_5ea.book Page 17 Tuesday, September 12, 2000 10:23 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01050
Étiquette des codes du modèle L’étiquette des codes du modèle est collée sur le
cadre, sous la selle. (Voir les explications relati-
ves à la dépose et à la mise en place de la selle à
la page 3-11.) Inscrire les renseignements repris
sur cette étiquette dans l’espace prévu à cet ef-
fet. Ces renseignements seront nécessaires lors
de la commande de pièces de rechange auprès
d’un concessionnaire Yamaha. 1. Étiquette des codes du modèle
F_5ea.book Page 2 Tuesday, September 12, 2000 10:23 AM
