PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
6
6. Trek het luchtfilterelement los. 7. Geef een paar tikjes tegen het luchtfil-
terelement om het meeste stof en vuil
te verwijderen en blaas dan het nog
achtergebleven vuil weg met perslucht
zoals afgebeeld. Vervang het luchtfil-
terelement als dit beschadigd is.
8. Steek het luchtfilterelement in het
luchtfilterhuis.
DC000082
LET OP:_ l
Controleer of het luchtfilterelement
correct in het luchtfilterhuis is ge-
plaatst.
l
Laat de motor nooit draaien zonder
dat het luchtfilterelement aanwezig
is, dat kan leiden tot overmatige
slijtage bij de zuiger(s) en/of de ci-
linder(s).
_9. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
10. Sluit de stekker van de tankvlotter aan
en monteer dan de brandstoftank door
de bouten aan te brengen.
11. Sluit de brandstofslang aan en draai
de hendel van de brandstofkraan naar
“ON”.
12. Breng het zadel aan.
1. Luchtfilterelement
D_4km.book Page 14 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
6
DAU00630
Afstellen van de carburateurs De carburateurs vormen een belangrijk on-
derdeel van de motor en moeten zeer pre-
cies worden afgesteld. Laat daarom de
meeste carburateurafstellingen over aan
een Yamaha dealer die over de benodigde
vakkennis en ervaring beschikt. De afstel-
ling die in het volgende hoofdstuk is be-
schreven, wordt echter als onderdeel van
het routineonderhoud beschouwd en kan
wel door de eigenaar worden uitgevoerd.
DC000095
LET OP:_ De carburateurs zijn afgesteld en uitge-
breid getest in de fabriek van Yamaha.
Als deze afstellingen worden gewijzigd
zonder dat voldoende technische kennis
aanwezig is, kan de werking van de mo-
tor achteruitgaan of wordt de motor be-
schadigd. _
DAU00632
Afstellen van het stationair
toerental Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Start de motor en laat een paar minu-
ten warmdraaien bij 1.000 tpm–
2.000 tpm, terwijl nu en dan het gas
wordt opengedraaid naar 4.000 tpm–
5.000 tpm.OPMERKING:_ De motor is voldoende warm als deze snel
reageert op de gasbediening. _
2. Controleer het stationair toerental en
stel dit zo nodig volgens de specifica-
tie af door de gasklepstelschroef te
verdraaien. Draai om het stationair
toerental te verhogen de schroef rich-
ting
a. Draai om het stationair toeren-
tal te verlagen de schroef richting
b.OPMERKING:_ Als het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan een
Yamaha dealer de afstelling uit te voeren. _1. Gasklepstelschroef
Stationair toerental:
950–1.050 tpm
D_4km.book Page 15 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
6
DAU00635
Afstellen van de vrije slag van de
gaskabel De vrije slag van de gaskabel dient 3–5 mm
te bedragen bij de gasgreep. Controleer de
vrije slag van de gaskabel regelmatig en
laat zo nodig afstellen door een Yamaha
dealer.a. Vrije slag gaskabel
D_4km.book Page 16 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
6
DAU00637
Afstellen van de klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU00658
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en eventueel worden bijge-
steld.
DW000082
WAARSCHUWING
_ l
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).
l
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
_
CE-01D
CE-07D
DWA00012
WAARSCHUWING
_ De aanwezigheid van bagage is van gro-
te invloed op het weggedrag, de rem- en
rij-eigenschappen en de veiligheid van
uw motor, neem dus de volgende voor-
zorgen in acht. l
DE MOTORFIETS NOOIT OVERBE-
LADEN! Rijden met een overbela-
den motorfiets kan leiden tot
beschadiging van de banden, con-
troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de motor-
rijder, de passagier, de bagage en
de gemonteerde accessoires nooit
Bandenspanning
(gemeten op koude banden)
Belasting* Voor Achter
Tot 90 kg225 kPa
2,25 kg/cm
2
2,25 bar250 kPa
2,50 kg/cm
2
2,50 bar
90 kg–maximale250 kPa
2,50 kg/cm2
2,50 bar290 kPa
2,90 kg/cm
2
2,90 bar
Rijden met hoge
snelheid250 kPa
2,50 kg/cm2
2,50 bar290 kPa
2,90 kg/cm
2
2,90 bar
Maximale belasting* 205 kg
* Totaal gewicht van motorrijder, passagier, bagage
en accessoires
D_4km.book Page 17 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
6
het voorgeschreven maximumlaad-
gewicht voor de machine over-
schrijdt.
l
Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.
l
Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de motorfiets en verdeel het ge-
wicht over beide zijden.
l
Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.
l
Controleer vóór iedere rit de condi-
tie en spanning van de banden.
_
Inspectie van banden
Voor elk rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band on-
middellijk door een Yamaha dealer worden
vervangen.CE-08DOPMERKING:_ De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht. _
DW000079
WAARSCHUWING
_ l
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een motor met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kun-
nen verliezen.
l
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt.
_
1. Bandwang
a. BandprofieldiepteMinimale bandprofiel-
diepte (voor en achter)1,6 mm
D_4km.book Page 18 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
6
Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
DW000080
WAARSCHUWING
_ l
De banden op de voor- en achter-
wielen horen van hetzelfde merk en
dezelfde constructie te zijn, anders
is het weggedrag van de motor mo-
gelijk niet normaal.
l
Na uitgebreide testen zijn alleen de
hieronder vermelde banden voor
dit model goedgekeurd door
Yamaha Motor Co., Ltd.
l
Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo het
weglekken van luchtdruk te voorko-
men.
l
Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-
komen.
_CE-10D
CE-14DDAU00684
WAARSCHUWING
_ Deze motorfiets is uitgerust met specia-
le banden die geschikt voor zeer hoge
rijsnelheden. Let op het volgende om
deze banden zo effectief mogelijk te
kunnen gebruiken.l
Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.
l
Gloednieuwe banden bieden op
sommige typen wegdek relatief
weinig grip totdat ze zijn “ingere-
den”. Het is dan ook verstandig de
eerste 100 km nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.
l
Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.
l
Pas de bandspanning steeds aan
volgens de rijomstandigheden.
_
1. Bandventiel
2. Luchtventielbuis
3. Luchtventieldop met afdichting
VOOR
Bandenmerk Bandenmaat Model
Metzeler 120/70-17 58V ME33
Dunlop 120/70-17 58V K505F
Bridgestone 120/70-17 58V G601
ACHTER
Bandenmerk Bandenmaat Model
Metzeler 150/70-17 69V ME55A
Dunlop 150/70-17 69V K505
Bridgestone 150/70-17 69V G602
VOOR EN ACHTER
Bandventiel TR412
Luchtventielbuis #9000A (Origineel)
D_4km.book Page 19 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
6
DAU00687
Wielen Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.l
Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.
l
Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren,
of kan een slechte wegligging en een
verkorte levensduur van de banden tot
gevolg hebben.
l
Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU00694
Afstellen van de vrije slag van de
koppelingshendelDe vrije slag van de koppelingshendel moet
10–15 mm bedragen, zoals weergegeven.
Controleer de vrije slag van de koppe-
lingshendel regelmatig en stel zo nodig als
volgt af.
1. Draai de borgmoer bij de koppe-
lingshendel los.
2. Draai de stelbout richting
a voor meer
vrije slag van de koppelingshendel.
Draai de stelbout richting
b voor min-
der vrije slag van de koppelingshen-
del.3. Als de voorgeschreven vrije slag van
de koppelingshendel werd gehaald
zoals hierboven beschreven, zet dan
de borgmoer vast en sla de rest van
de afstelprocedure over; zo niet, ga
dan als volgt verder.
4. Draai de stelbout bij de koppe-
lingshendel richting
a om de koppe-
lingskabel losser te stellen.
5. Draai de borgmoer bij het carter los.
6. Draai de stelmoer richting
a voor
meer vrije slag van de koppelingshen-
del. Draai de stelmoer richting
b voor
minder vrije slag van de koppe-
lingshendel.
7. Draai de borgmoer bij de koppe-
lingshendel en op het carter vast.1. Borgmoer
2. Stelbout vrije slag koppelingshendel
c. Vrije slag van koppelingshendel
1. Borgmoer
2. Stelmoer vrije slag koppelingshendel
D_4km.book Page 20 Monday, September 11, 2000 7:29 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
6
DAU00713
Afstellen van de
remlichtschakelaar achterrem De remlichtschakelaar, die wordt geacti-
veerd door het rempedaal, is correct afge-
steld wanneer het remlicht gaat branden
vlak voordat de remwerking intreedt. Stel zo
nodig de remlichtschakelaar als volgt af.

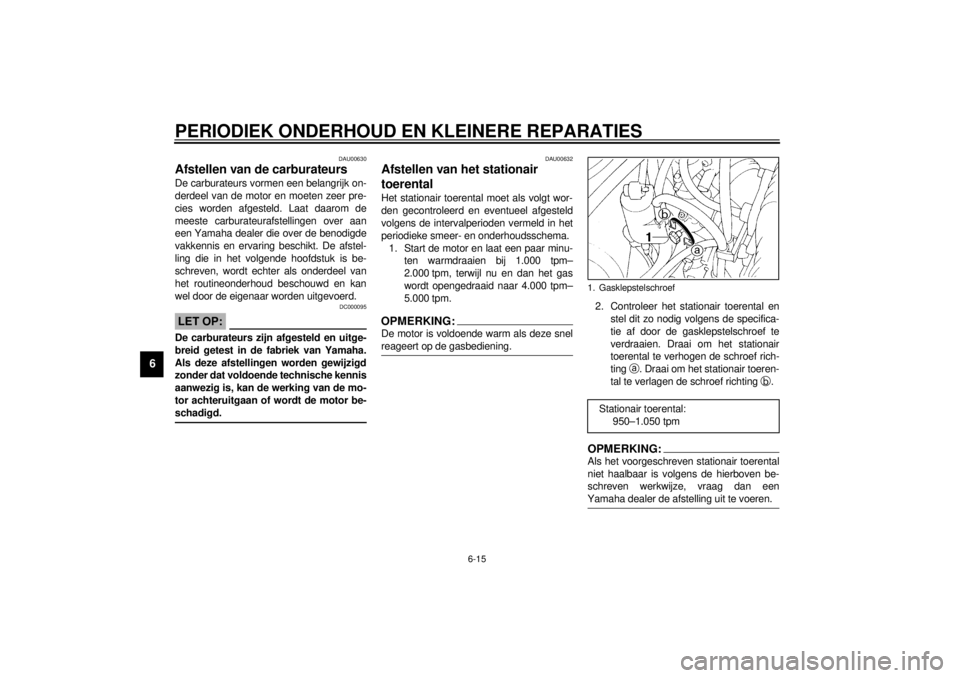

Terwijl de stelmoer wordt gedraaid, moet
de remlichtschakelaar op zijn plaats wor-
den gehouden. Draai de stelmoer
richting
a om het remlicht eerder te laten
branden. Draai de stelmoer richting
b om
het remlicht later te laten branden.
DAU01160
Controleren van de remblokken
voor- en achter De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema. Elk remblok is voorzien van
slijtage-indicatorgroeven, zodat het rem-
blok kan worden gecontroleerd zonder de
rem te demonteren. Wanneer een remblok
zover is afgesleten dat de slijtage-indicator-
groeven vrijwel zijn verdwenen, vraag dan
een Yamaha dealer de remblokken als set
te vervangen.

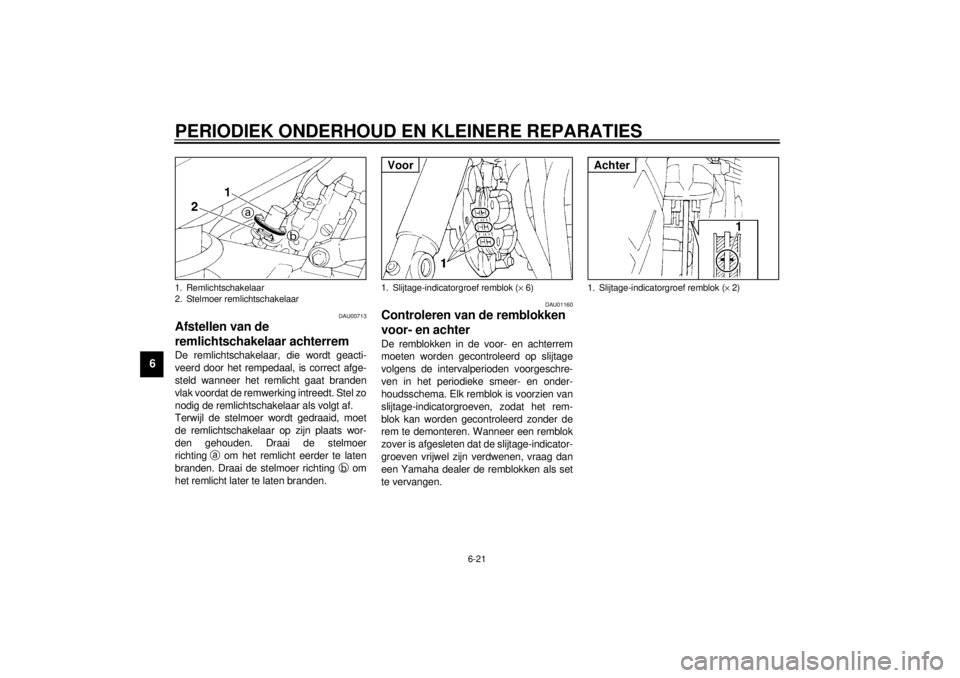

1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1. Slijtage-indicatorgroef remblok (´ 6)Voor
1. Slijtage-indicatorgroef remblok (´ 2)Achter
D_4km.book Page 21 Monday, September 11, 2000 7:29 PM
