2001 YAMAHA XJ900S Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU00186
LET OP:_ l
Veeg gemorste brandstof direct af
met een schone, droge en zachte
doek, de brandstof kan immers
schade toebrengen aan de lak of
aan kunststof onderdelen.
l
Alleen voor Duitsland: Als vervan-
ging nodig is, moet een tankdop
worden gebruikt met hetzelfde spe-
ciale ontwerp als de oorspronkelij-
ke dop.
_
DAU00191
OPMERKING:_ Als de motor gaat detoneren (pingelen), ge-
bruik dan brandstof van een ander merk of
met een hoger octaangetal. _
DAU00196

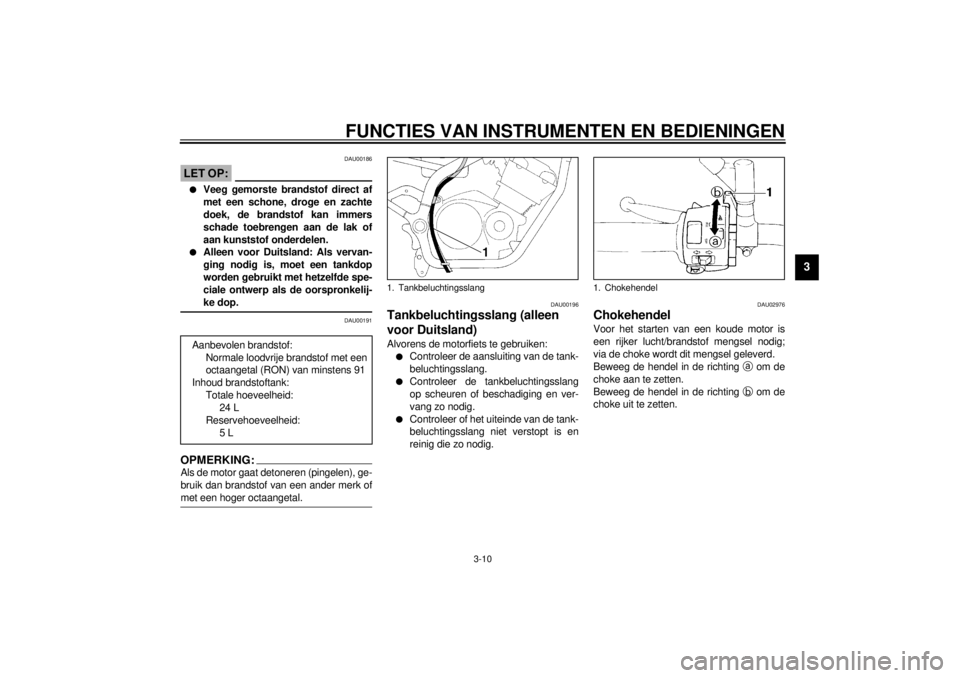

Tankbeluchtingsslang (alleen
voor Duitsland) Alvorens de motorfiets te gebruiken:l
Controleer de aansluiting van de tank-
beluchtingsslang.
l
Controleer de tankbeluchtingsslang
op scheuren of beschadiging en ver-
vang zo nodig.
l
Controleer of het uiteinde van de tank-
beluchtingsslang niet verstopt is en
reinig die zo nodig.
DAU02976
Chokehendel Voor het starten van een koude motor is
een rijker lucht/brandstof mengsel nodig;
via de choke wordt dit mengsel geleverd.
Beweeg de hendel in de richting
a om de
choke aan te zetten.
Beweeg de hendel in de richting
b om de
choke uit te zetten. Aanbevolen brandstof:
Normale loodvrije brandstof met een
octaangetal (RON) van minstens 91
Inhoud brandstoftank:
Totale hoeveelheid:
24 L
Reservehoeveelheid:
5 L
1. Tankbeluchtingsslang
1. Chokehendel
D_4km.book Page 10 Monday, September 11, 2000 7:29 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
DAU02925

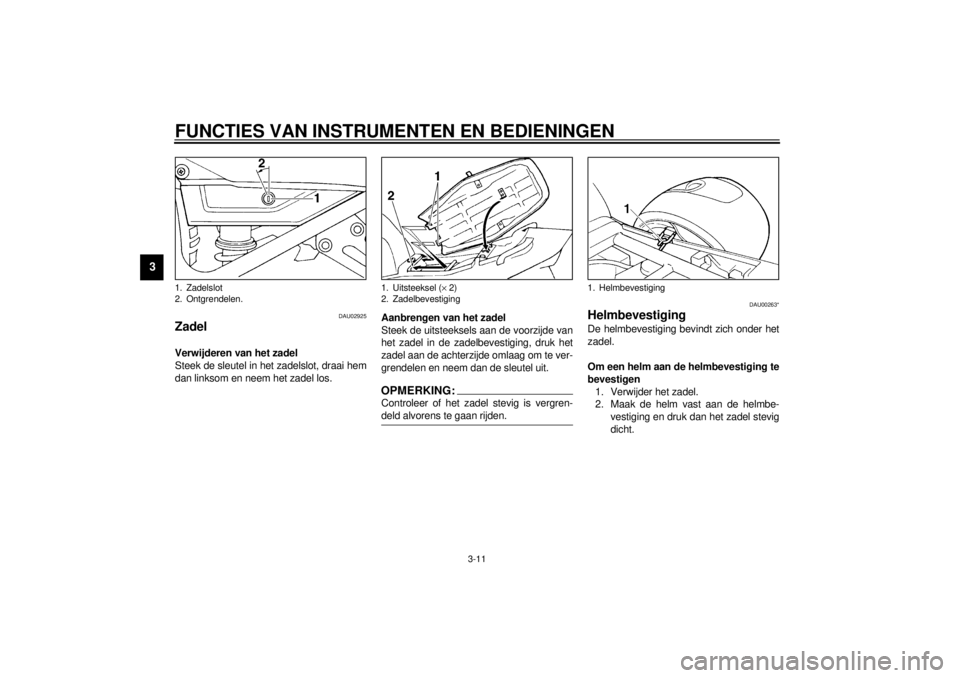

Zadel Verwijderen van het zadel
Steek de sleutel in het zadelslot, draai hem
dan linksom en neem het zadel los.Aanbrengen van het zadel
Steek de uitsteeksels aan de voorzijde van
het zadel in de zadelbevestiging, druk het
zadel aan de achterzijde omlaag om te ver-
grendelen en neem dan de sleutel uit.
OPMERKING:_ Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden. _
DAU00263*
Helmbevestiging De helmbevestiging bevindt zich onder het
zadel.
Om een helm aan de helmbevestiging te
bevestigen
1. Verwijder het zadel.
2. Maak de helm vast aan de helmbe-
vestiging en druk dan het zadel stevig
dicht.
1. Zadelslot
2. Ontgrendelen.
1. Uitsteeksel (´ 2)
2. Zadelbevestiging
1. Helmbevestiging
D_4km.book Page 11 Monday, September 11, 2000 7:29 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DW000030
WAARSCHUWING
_ Rijd nooit met een helm bevestigd aan
de helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machine
mogelijk onbestuurbaar wordt en een
ongeval niet uitgesloten is. _Om een helm los te maken van de helm-
bevestiging
Verwijder het zadel, neem de helm los van
de helmbevestiging en breng het zadel
weer aan.
DAU01688

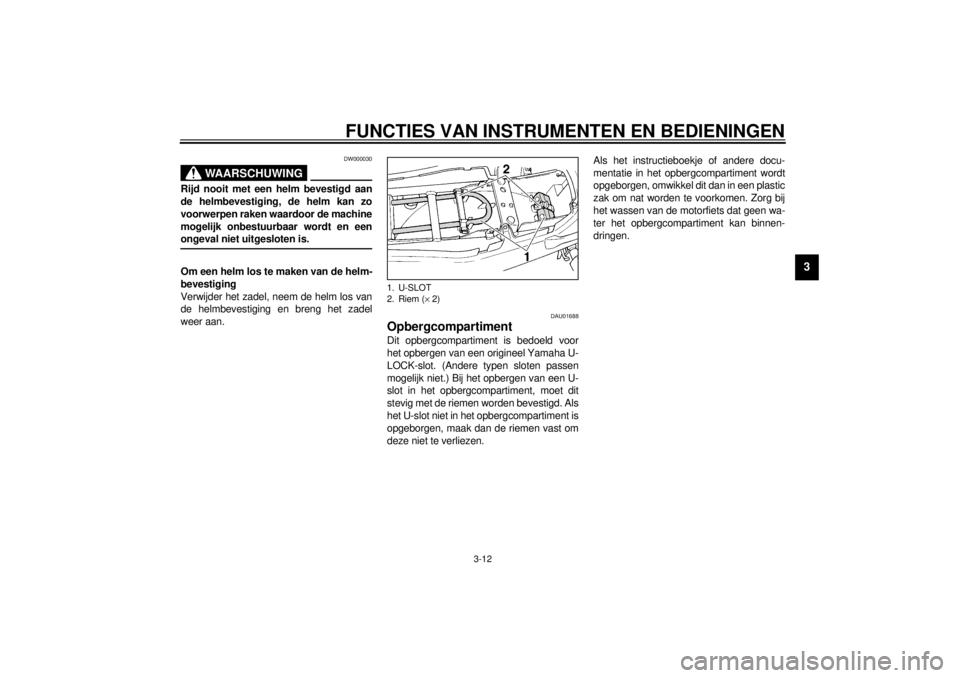

Opbergcompartiment Dit opbergcompartiment is bedoeld voor
het opbergen van een origineel Yamaha U-
LOCK-slot. (Andere typen sloten passen
mogelijk niet.) Bij het opbergen van een U-
slot in het opbergcompartiment, moet dit
stevig met de riemen worden bevestigd. Als
het U-slot niet in het opbergcompartiment is
opgeborgen, maak dan de riemen vast om
deze niet te verliezen.Als het instructieboekje of andere docu-
mentatie in het opbergcompartiment wordt
opgeborgen, omwikkel dit dan in een plastic
zak om nat worden te voorkomen. Zorg bij
het wassen van de motorfiets dat geen wa-
ter het opbergcompartiment kan binnen-
dringen.1. U-SLOT
2. Riem (´ 2)
D_4km.book Page 12 Monday, September 11, 2000 7:29 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU00285

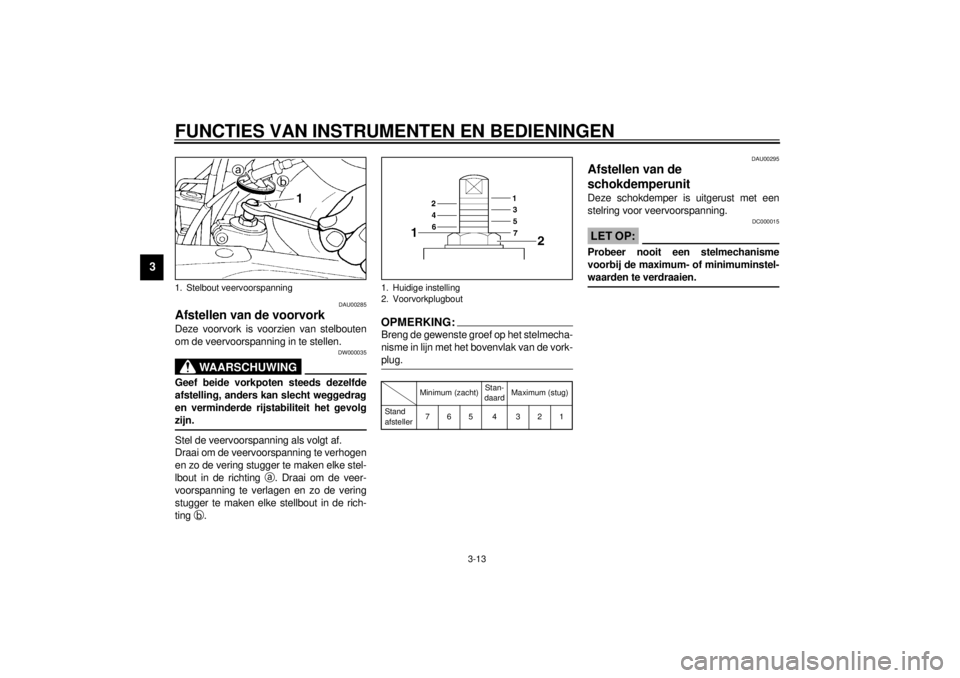

Afstellen van de voorvork Deze voorvork is voorzien van stelbouten
om de veervoorspanning in te stellen.
DW000035
WAARSCHUWING
_ Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolg
zijn. _Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken elke stel-
lbout in de richting
a. Draai om de veer-
voorspanning te verlagen en zo de vering
stugger te maken elke stellbout in de rich-
ting
b.
OPMERKING:_ Breng de gewenste groef op het stelmecha-
nisme in lijn met het bovenvlak van de vork-
plug. _CI-01DDAU00295
Afstellen van de
schokdemperunit Deze schokdemper is uitgerust met een
stelring voor veervoorspanning.
DC000015
LET OP:_ Probeer nooit een stelmechanisme
voorbij de maximum- of minimuminstel-
waarden te verdraaien. _
1. Stelbout veervoorspanning
1. Huidige instelling
2. Voorvorkplugbout
Minimum (zacht)Stan-
daardMaximum (stug)
Stand
afsteller765 4 321
D_4km.book Page 13 Monday, September 11, 2000 7:29 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
Stel de veervoorspanning als volgt af.
Om de veervoorspanning te verhogen en
zo de vering stugger te maken, wordt de
stelring gedraaid richting
a. Om de veer-
voorspanning te verlagen voor een zachte-
re vering wordt de stelring gedraaid in de
richting
b.OPMERKING:_ Zet de gewenste inkeping in de stelring te-
genover de positie-indicator op de schok-
demper. _
CI-01DDAU00315
WAARSCHUWING
_ Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
kan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.l
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
l
Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.
l
Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.
l
Laat onderhoud aan de schokdem-
per altijd uitvoeren door een
Yamaha dealer.
_
1. Stelring veervoorspanning
2. Positie-indicator
1. Speciale sleutel
Minimum
(zacht)Stan-
daardMaximum (stug)
Stand
afsteller1234567
D_4km.book Page 14 Monday, September 11, 2000 7:29 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
DAU00330
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de motorfiets verticaal houdt.OPMERKING:_ De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.) _
DW000044
WAARSCHUWING
_ Met de motorfiets mag nooit worden ge-
reden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden op-
getrokken (of niet omhoog blijft), anders
kan de zijstandaard de grond raken en
zo de motorrijder afleiden, waardoor u
de macht over het stuur verliest. Het
Yamaha startspersysteem is ontworpen
om de motorrijder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is. _
DAU00332
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.l
Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
l
Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
l
Het schakelt een draaiende motor af
zodra de zijstandaard omlaag bewo-
gen wordt.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.
D_4km.book Page 15 Monday, September 11, 2000 7:29 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DW000046
WAARSCHUWING
_ l
Bij deze inspectie moet de machine
op de middenbok worden gezet.
l
Als zich een storing voordoet,
vraag dan alvorens te gaan rijden
een Yamaha dealer het systeem te
controleren.
_
D_4km.book Page 16 Monday, September 11, 2000 7:29 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
CD-01D

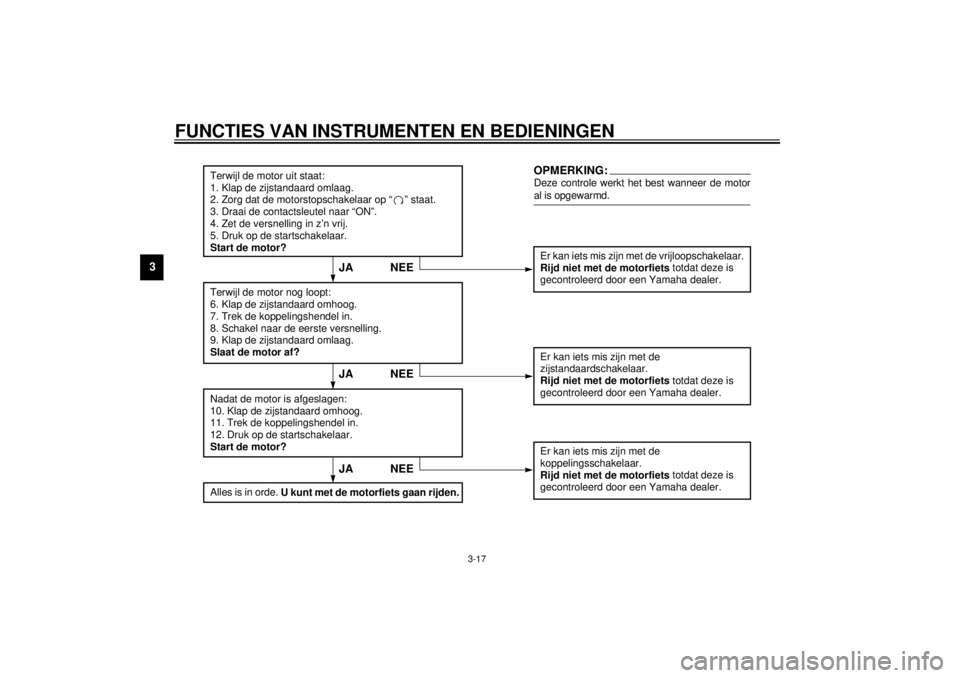

Terwijl de motor uit staat:
1. Klap de zijstandaard omlaag.
2. Zorg dat de motorstopschakelaar op “ ” staat.
3. Draai de contactsleutel naar “ON”.
4. Zet de versnelling in z’n vrij.
5. Druk op de startschakelaar.
Start de motor?
Er kan iets mis zijn met de vrijloopschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.
Terwijl de motor nog loopt:
6. Klap de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Schakel naar de eerste versnelling.
9. Klap de zijstandaard omlaag.
Slaat de motor af?Nadat de motor is afgeslagen:
10. Klap de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startschakelaar.
Start de motor?
Er kan iets mis zijn met de
zijstandaardschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.Er kan iets mis zijn met de
koppelingsschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.OPMERKING:Deze controle werkt het best wanneer de motor
al is opgewarmd.
JA NEE
Alles is in orde.
U kunt met de motorfiets gaan rijden.
JA NEEJA NEE
D_4km.book Page 17 Monday, September 11, 2000 7:29 PM
