2001 YAMAHA XJ900S Instructieboekje (in Dutch)

SPECIFICATIES
8-2
8
Olie voor de eindoverbrenging
Type SAE 80 cardanolie (API GL4)
of SAE 80W-90 multigrade
cardanolie
Aantal 0,2 L
LuchtfilterDroog type element
Brandstof
Type Gewone loodvrije benzine
Inhoud benzinetank 24 L
Hoeveelheid
reservebrandstof 5 L
Carburateur
Merk MIKUNI
Model ´ aantal BDSR34 ´ 4
Bougies
Bandenmerk/model NGK / DPR8EA-9 of
DENSO / X24EPR-U9
Elektrodenafstand 0,8–0,9 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,672
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-
verhouding 1,278
Type overbrenging Konstante aangrijping,
5 versnellingenBediening Linkervoet
Overbreng-verhoudingen
1e 2,188
2e 1,500
3e 1,154
4e 0,933
5e 0,813
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 27°
Spoorbreedte 121 mm
Banden
Voor
Type Tubeless, enkelwandig
Bandenmaat 120/70-17 58V
Bandenmerk/model Dunlop / K505F
Metzeler / ME33
Bridgestone / G601
Achter
Type Tubeless (enkelwandig)
Bandenmaat 150/70-17 69V
Bandenmerk/model Dunlop / K505
Metzeler / ME55A
Bridgestone / G602
D_4km.book Page 2 Monday, September 11, 2000 7:29 PM

SPECIFICATIES
8-3
8
Maximale belasting* 205 kg
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 225 kPa (2,25 kg/cm
2, 2,25 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg–maximale*
Voor 250 kPa (2,50 kg/cm2, 2,50 bar)
Achter 290 kPa (2,90 kg/cm2, 2,90 bar)
Rijden met hoge
snelheid
Voor 250 kPa (2,50 kg/cm2, 2,50 bar)
Achter 290 kPa (2,90 kg/cm2, 2,90 bar)
* Totaal gewicht van motorrijder, passagier, bagage en accessoi-
res
Wielen
Vo o r
Type Gegoten
Bandenmaat 17 ´ MT 3,00
Achter
Type Gegoten
Bandenmaat 17 ´ MT 4,00Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm (gekoppelde ophan-
ging)
Veer/schokdemper
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie demper
Veerweg
Voor 140 mm
Achter 110 mm
D_4km.book Page 3 Monday, September 11, 2000 7:29 PM

SPECIFICATIES
8-4
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-dynamo
Standaard
vermogen 13,5 V, 34 A @ 5.000 tpm
Accu
Type YTX14-BS
Gloeilampen,
capaciteit 12 V, 12 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage ´ aantal
Koplamp 12 V, 60/55 W ´ 1
Achterlicht/remlicht unit 12 V, 5/21 W ´ 1
Stadslicht 12 V, 4 W ´ 1
Richtingaanwijzer 12 V, 21 W ´ 4
Richtingaanwijzer 12 V, 3,4 W ´ 4
Controlelampje vrijstand 12 V, 3,4 W ´ 1
Controlelampje grootlicht 12 V, 3,4 W ´ 1
Waarschuwingslampje olieni-
veau 12 V, 3,4 W ´ 1
Controlelampje richtingaanwij-
zers 12 V, 3,4 W ´ 2
Controlelampje brandstofni-
veau 12 V, 3,4 W ´ 1Zekeringen
Hoofdzekering 30 A
Zekering signaleringssysteem 20 A
Koplampzekering 15 A
Circuitzekring alarmverlich-
tingssysteem 10 A
Zekering ontstekingssysteem 10 A
Zekering klokcircuit 10 A
D_4km.book Page 4 Monday, September 11, 2000 7:29 PM

D_4km.book Page 5 Monday, September 11, 2000 7:29 PM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
D_4km.book Page 1 Monday, September 11, 2000 7:29 PM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944

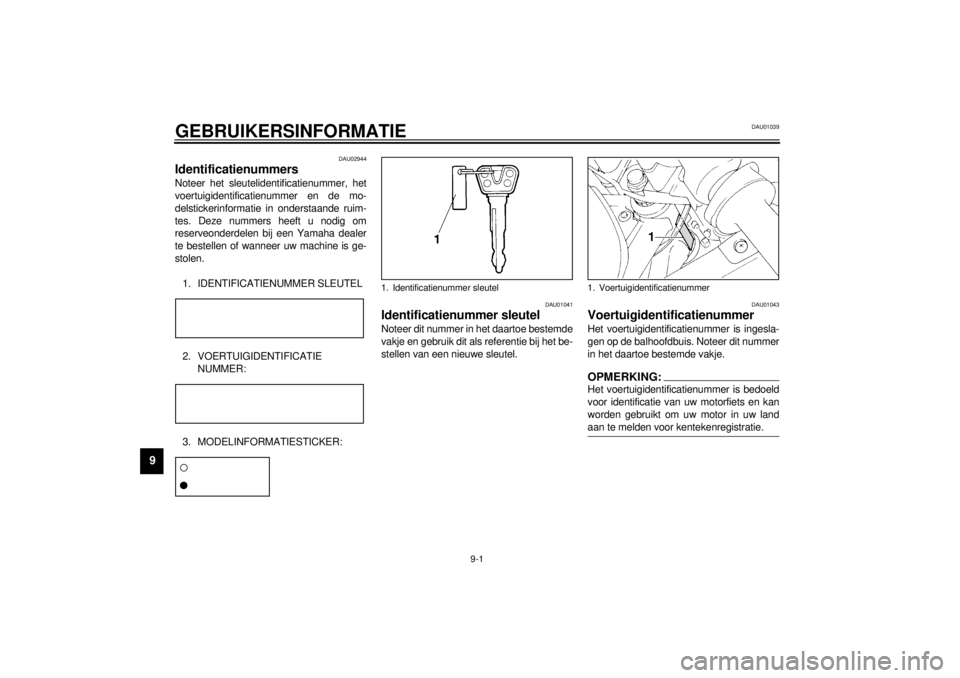

Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTELCA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
1. Voertuigidentificatienummer
D_4km.book Page 1 Monday, September 11, 2000 7:29 PM

GEBRUIKERSINFORMATIE
9-2
9
DAU01050
Modelinformatiesticker De modelinformatiesticker is onder het zadel
bevestigd aan het frame. (Zie pagina 3-11
voor instructies over verwijderen en aan-
brengen van het zadel.) Noteer de informatie
op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reserve-
onderdelen te bestellen bij een Yamaha
dealer.1. Modelinformatiesticker
D_4km.book Page 2 Monday, September 11, 2000 7:29 PM

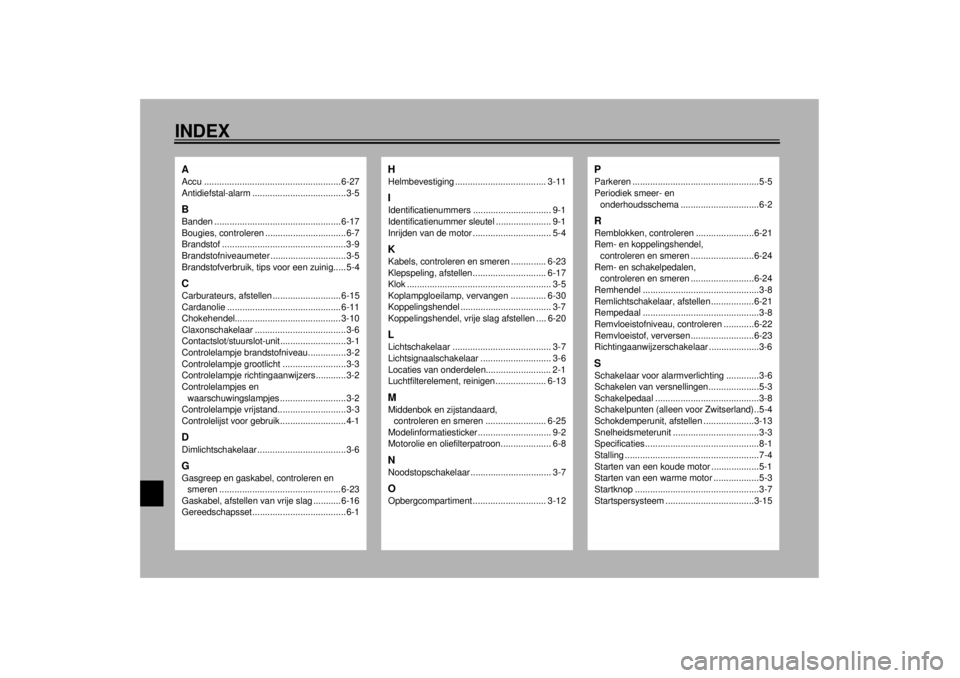

INDEXAAccu ...................................................... 6-27
Antidiefstal-alarm .....................................3-5BBanden .................................................. 6-17
Bougies, controleren ................................6-7
Brandstof .................................................3-9
Brandstofniveaumeter ..............................3-5
Brandstofverbruik, tips voor een zuinig..... 5-4CCarburateurs, afstellen ........................... 6-15
Cardanolie ............................................. 6-11
Chokehendel.......................................... 3-10
Claxonschakelaar ....................................3-6
Contactslot/stuurslot-unit..........................3-1
Controlelampje brandstofniveau...............3-2
Controlelampje grootlicht .........................3-3
Controlelampje richtingaanwijzers ............3-2
Controlelampjes en
waarschuwingslampjes ..........................3-2
Controlelampje vrijstand...........................3-3
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ...................................3-6GGasgreep en gaskabel, controleren en
smeren ................................................ 6-23
Gaskabel, afstellen van vrije slag ........... 6-16
Gereedschapsset.....................................6-1
HHelmbevestiging .................................... 3-11IIdentificatienummers ............................... 9-1
Identificatienummer sleutel ...................... 9-1
Inrijden van de motor ............................... 5-4KKabels, controleren en smeren .............. 6-23
Klepspeling, afstellen............................. 6-17
Klok ......................................................... 3-5
Koplampgloeilamp, vervangen .............. 6-30
Koppelingshendel .................................... 3-7
Koppelingshendel, vrije slag afstellen .... 6-20LLichtschakelaar ....................................... 3-7
Lichtsignaalschakelaar ............................ 3-6
Locaties van onderdelen.......................... 2-1
Luchtfilterelement, reinigen .................... 6-13MMiddenbok en zijstandaard,
controleren en smeren ........................ 6-25
Modelinformatiesticker ............................. 9-2
Motorolie en oliefilterpatroon.................... 6-8NNoodstopschakelaar ................................ 3-7OOpbergcompartiment ............................. 3-12
PParkeren ..................................................5-5
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-21
Rem- en koppelingshendel,
controleren en smeren .........................6-24
Rem- en schakelpedalen,
controleren en smeren .........................6-24
Remhendel ..............................................3-8
Remlichtschakelaar, afstellen.................6-21
Rempedaal ..............................................3-8
Remvloeistofniveau, controleren ............6-22
Remvloeistof, verversen.........................6-23
Richtingaanwijzerschakelaar ....................3-6SSchakelaar voor alarmverlichting .............3-6
Schakelen van versnellingen....................5-3
Schakelpedaal .........................................3-8
Schakelpunten (alleen voor Zwitserland)..5-4
Schokdemperunit, afstellen ....................3-13
Snelheidsmeterunit ..................................3-3
Specificaties.............................................8-1
Stalling .....................................................7-4
Starten van een koude motor ...................5-1
Starten van een warme motor ..................5-3
Startknop .................................................3-7
Startspersysteem ...................................3-15
D_4km.book Page 1 Monday, September 11, 2000 7:29 PM
