2001 YAMAHA GP1200 Betriebsanleitungen (in German)

2-30
ESD
GJU00698a
Multifunktionsmesser
Dieses Meßgerät umfaßt die folgenden Funk-
tionen, um den Betrieb des Wasserfahrzeugs ein-
facher und komfortabler zu gestalten.
1
Drehzahlmesser
2
Geschwindigkeitsmesser
3
Kraftstoffmesser
4
Stundenzähler
5
Warnleuchte
6
Öl-Warnanzeiger
7
Überhitzungswarnanzeiger des Motors
8
Kraftstoff-Warnanzeiger
9
Reset-Taste
@
Den Motor nicht auf Vollgas oder länger als
15 Sekunden lang an Land laufen lassen,
um die Meßgerätfunktion zu überprüfen.
Der Motor könnte überhitzen.

Nur die vorgeschriebenen Widerstands-
Zündkerzen und Kerzenstecker verwen-
den, da sonst das Meßgerät u. U. nicht kor-
rekt funktioniert.
@
HINWEIS:@ Alle Anzeigen leuchten auf und der Warnsummer
ertönt nach dem Motorstart zweimal. Danach ar-
beitet das Meßgerät nach einigen Sekunden nor-
mal. Nachdem der Motor gestoppt wurde, bleibt
die gegenwärtige Anzeige 30 Sekunden lang be-
stehen.
@
SJU00698a
Visor multifunción
Este visor dispone de las siguientes funciones
de ayuda que facilitan la navegación.
1
Tacómetro
2
Velocímetro
3
Indicador de combustible
4
Cuenta horas
5
Luz de alarma
6
Alarma de aceite
7
Alarma de recalentamiento del motor
8
Alarma de combustible
9
Botón de reinicio
@
No haga funcionar el motor a todo gas o
durante más de 15 segundos para compro-
bar el indicador para el funcionamiento en
tierra. El motor se podría recalentar.

Utilice la bujías y el tapón especificados
tipo resistencia, de lo contrario el visor fun-
cionar de forma errática.
@
NOTA:@ Después de arrancar el motor todo el visor se ilu-
mina y la alarma acústica suena dos veces. Se-
guidamente, el visor funciona con normalidad
después de unos segundos. La indicación actual
seguirá funcionando durante 30 segundos des-
pués de parar el motor.
@
A_F0X-81.book Page 30 Wednesday, November 8, 2000 1:22 PM

2-31
F
F0X0230
RESET
4
3
2
1
FJU00383

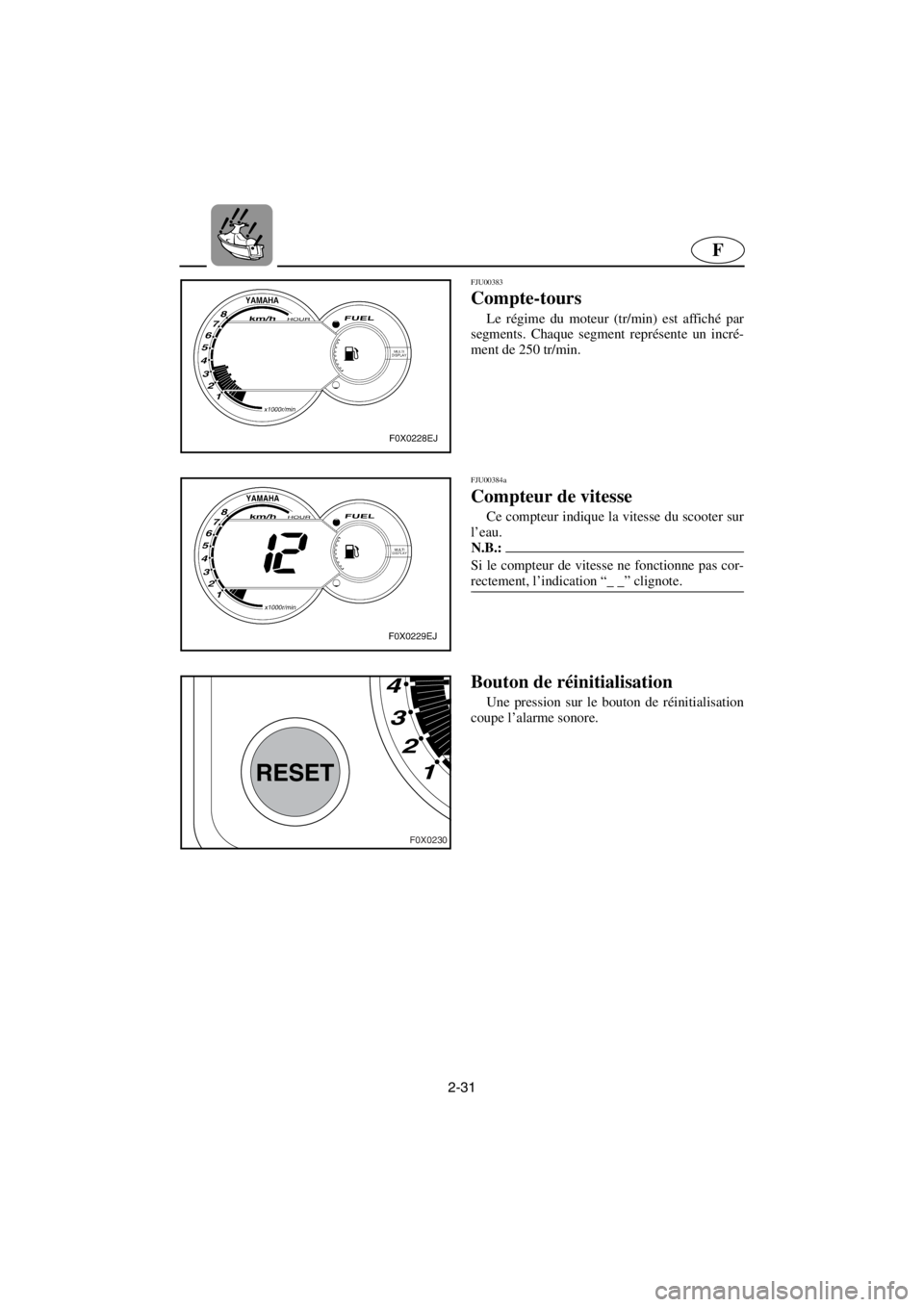

Compte-tours
Le régime du moteur (tr/min) est affiché par
segments. Chaque segment représente un incré-
ment de 250 tr/min.
FJU00384a
Compteur de vitesse
Ce compteur indique la vitesse du scooter sur
l’eau.
N.B.:@ Si le compteur de vitesse ne fonctionne pas cor-
rectement, l’indication “_ _” clignote.
@
Bouton de réinitialisation
Une pression sur le bouton de réinitialisation
coupe l’alarme sonore.
A_F0X-81.book Page 31 Wednesday, November 8, 2000 1:22 PM

2-32
ESD
GJU00383
Drehzahlmesser
Die Motorgeschwindigkeit (U/Min) wird in Seg-
menten angezeigt. Jedes Segment zeigt eine
Steigerung von 250 U/Min an.
GJU00384a
Geschwindigkeitsmesser
Dieses Meßgerät zeigt die Geschwindigkeit
des Wasserfahzeugs gegenüber dem Wasser an.
HINWEIS:@ Wenn der Geschwindigkeitsmesser nicht richtig
funktioniert, blinkt die “_ _” Anzeige.
@
Reset-Taste
Ein Druck auf die Reset-Taste stoppt den
Warnsummer.
SJU00383
Tacómetro
El régimen del motor (r/min) se muestra por
segmentos. Cada segmento indica un incremento
de 250 r/min.
SJU00384a
Velocímetro
El indicador muestra la velocidad de la moto
de agua sobre el agua.
NOTA:@ Si el velocímetro falla, la indicación “_ _” parpa-
dea.
@
Botón de reinicio
Al pulsar el botón de reinicio la alarma acústi-
ca deja de sonar.
A_F0X-81.book Page 32 Wednesday, November 8, 2000 1:22 PM

2-33
F
FJU00386a

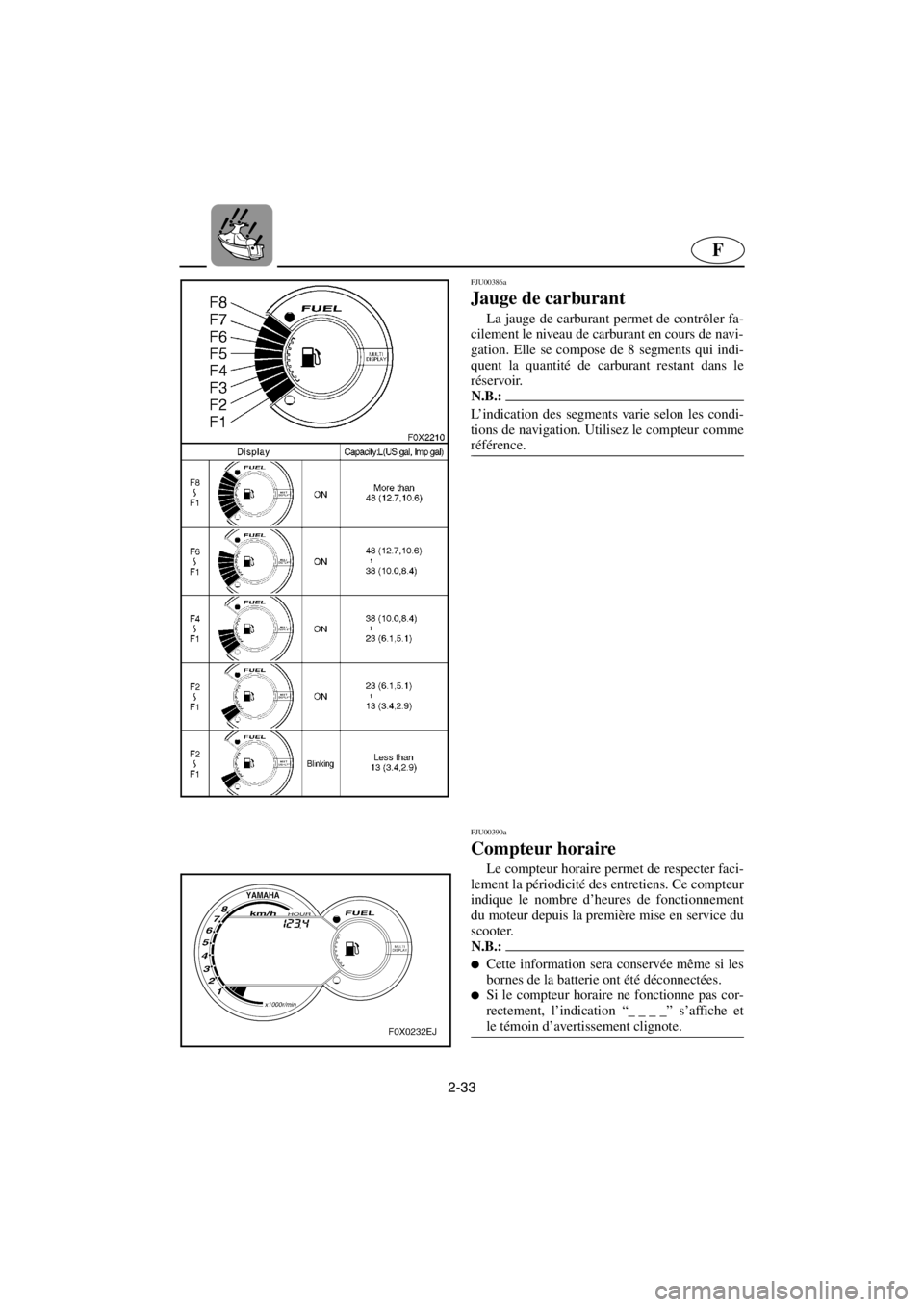

Jauge de carburant
La jauge de carburant permet de contrôler fa-
cilement le niveau de carburant en cours de navi-
gation. Elle se compose de 8 segments qui indi-
quent la quantité de carburant restant dans le
réservoir.
N.B.:@ L’indication des segments varie selon les condi-
tions de navigation. Utilisez le compteur comme
référence.
@
FJU00390a
Compteur horaire
Le compteur horaire permet de respecter faci-
lement la périodicité des entretiens. Ce compteur
indique le nombre d’heures de fonctionnement
du moteur depuis la première mise en service du
scooter.
N.B.:@
Cette information sera conservée même si les
bornes de la batterie ont été déconnectées.

Si le compteur horaire ne fonctionne pas cor-
rectement, l’indication “_ _ _ _” s’affiche et
le témoin d’avertissement clignote.
@
A_F0X-81.book Page 33 Wednesday, November 8, 2000 1:22 PM

2-34
ESD
GJU00386a
Kraftstoffmesser
Der Kraftstoffmesser dient zur leichten Über-
prüfung des Kraftstoffstands während des Be-
triebs. Der Kraftstoffmesser hat acht Segmente,
die die verbleibende Kraftstoffmenge im Kraft-
stofftank anzeigen.
HINWEIS:@ Die Segmentanzeige hängt von Ihren Betriebsbe-
dingungen ab. Verwenden Sie das Meßgerät zur
Orientierung.
@
GJU00390a
Stundenzähler
Der Stundenzähler soll die Einhaltung des
Wartungszeitplans erleichtern. Das Meßgerät
zeigt an, wieviele Betriebsstunden der Motor seit
der Herstellung des Wasserfahrzeugs geleistet
hat.
HINWEIS:@
Die gezählten Betriebsstunden bleiben erhal-
ten, auch wenn die Batterie abgeklemmt wird.

Wenn der Geschwindigkeitsmesser nicht rich-
tig funktioniert, blinken die “____” Anzeige
und die Warnleuchte.
@
SJU00386a
Indicador de combustible
El indicador de combustible sirve para com-
probar de forma cómoda el nivel de combustible
durante la navegación. El indicador de combusti-
ble dispone de ocho segmentos que muestran la
cantidad de combustible que queda en el depósi-
to.
NOTA:@ La indicación de los segmentos difiere según las
condiciones de navegación. Utilice el indicador
como referencia.
@
SJU00390a
Cuenta horas
El cuenta horas sirve para facilitar el segui-
miento del plan de mantenimiento. Indica el nú-
mero de horas de funcionamiento del motor des-
de que la moto de agua era nueva.
NOTA:@
El registro de las horas de funcionamiento se
mantendrá aunque se desconecten los termi-
nales de la batería.

Si el cuenta horas falla, aparecerá la indica-
ción “_ _ _ _” y la luz de alarma parpadeará.
@
A_F0X-81.book Page 34 Wednesday, November 8, 2000 1:22 PM

2-35
F
FJU00716a
Indicateur d’avertissement de
niveau de carburant
Si la quantité de carburant restant dans le ré-
servoir baisse jusqu’au niveau 13 L (3,4 US gal,
2,9 Imp gal) environ, les deux segments de ni-
veau de carburant inférieurs, l’indicateur d’aver-
tissement de niveau de carburant et le témoin
d’avertissement se mettent à clignoter. L’alarme
sonore se met également à retentir de manière in-
termittente.
Ces signaux d’avertissement seront réinitiali-
sés au moment où le moteur sera relancé après le
plein de carburant.
FJU00717a
Indicateur d’avertissement de
niveau d’huile
Si la quantité d’huile restant dans le réservoir
baisse jusqu’à 1,7 L (0,45 US gal, 0,37 Imp gal)
environ, ou si le filtre à huile est obstrué, l’indi-
cateur et le témoin d’avertissement de niveau
d’huile commencent à clignoter. L’alarme sonore
se met également à retentir de manière intermit-
tente.
Si les indicateurs d’avertissement de niveau
d’huile se mettent à clignoter, faites l’appoint
d’huile moteur le plus rapidement possible.
Ces signaux d’avertissement seront réinitiali-
sés au moment où le moteur sera relancé après le
plein d’huile.
N.B.:@ Si les indicateurs d’avertissement clignotent
alors que le niveau d’huile dans le réservoir est
correct, vérifiez si le filtre à huile n’est pas obs-
trué.
@
A_F0X-81.book Page 35 Wednesday, November 8, 2000 1:22 PM

2-36
ESD
GJU00716a
Kraftstoff-Warnanzeiger
Fällt der verbleibende Kraftstoff im Tank auf
etwa 13 L (3,4 US gal, 2,9 Imp gal), beginnen die
beiden unteren Kraftstoffstand-Segmente, der
Kraftstoff-Warnanzeiger und die Warnleuchte zu
blinken. Außerdem gibt der Warnsummer einen
unterbrochenen Warnton ab.
Die Warnsignale werden gelöscht, wenn der
Motor nach dem Auffüllen des Tanks wieder ge-
startet wird.
GJU00717a
Öl-Warnanzeiger
Fällt das verbleibende Öl im Tank auf etwa
1,7 L (0,45 US gal, 0,37 Imp gal), oder ist der Öl-
filter verstopft, beginnen der Öl-Warnanzeiger und
die Warnleuchte zu blinken. Außerdem gibt der
Warnsummer einen unterbrochenen Warnton ab.
Beginnt der Öl-Warnanzeiger zu blinken, Moto-
röl sobald wie möglich nachfüllen.
Die Warnsignale werden gelöscht, wenn der
Motor nach dem Auffüllen des Motoröls wieder
gestartet wird.
HINWEIS:@ Falls die Warnanzeigen blinken, obwohl genü-
gend Öl im Tank vorhanden ist, den Ölfilter auf
Verstopfung überprüfen.
@
SJU00716a
Alarma de combustible
Si el nivel de combustible en el depósito cae a
aproximadamente 13 L (3,4 US gal, 2,9 Imp
gal), los dos segmentos inferiores de nivel de
combustible, la alarma de combustible y la luz
de aviso comienzan a parpadear. Asimismo, la
alarma acústica comienza a sonar de forma inter-
mitente.
Las señales de alarma desaparecerán al poner
en marcha el motor después de repostar.
SJU00717a
Alarma de aceite
Si el nivel de aceite en el depósito cae a
aproximadamente 1,7 L (0,45 US gal, 0,37 Imp
gal) o el filtro de aceite está obstruido, el indica-
dor de aviso de nivel de aceite y la luz de alarma
comienzan a parpadear. Asimismo, la alarma
acústica comienza a sonar de forma intermitente.
Si los indicadores de aviso de nivel de aceite
comienzan a parpadear, añada aceite de motor lo
antes posible.
Las señales de alarma desaparecerán al poner
en marcha el motor después de añadir aceite.
NOTA:@ Si los indicadores de aviso parpadean pero el ni-
vel de aceite en el depósito es correcto, comprue-
be si el filtro de aceite está obstruido.
@
A_F0X-81.book Page 36 Wednesday, November 8, 2000 1:22 PM

2-37
F
FJU00718a
Indicateur d’avertissement de
surchauffe du moteur
Lorsque le moteur commence à surchauffer, le
témoin d’avertissement et l’indicateur d’avertis-
sement de surchauffe se mettent à clignoter et
l’alarme sonore retentit de manière intermittente.
Si le moteur continue à tourner à haut régime
après le déclenchement du système d’avertisse-
ment, le témoin d’avertissement et l’indicateur
d’avertissement de surchauffe se mettent à cli-
gnoter rapidement tandis que l’alarme sonore re-
tentit permanence. (Cf. la section “Système
d’avertissement de surchauffe du moteur” à la
page 2-25 pour plus de détails.)
Les signaux d’alarme se désactiveront lorsque
le moteur sera relancé après avoir refroidi.
N.B.:@ Si les signaux se manifestent tous en même
temps, leur priorité est la suivante:
1. Avertissement de surchauffe au stade final
2. Avertissement de niveau de carburant
3. Avertissement de niveau d’huile
4. Avertissement de surchauffe au stade initial
@
