2001 Peugeot 306 C Manuale del proprietario (in Italian)

33
LA MANUTENZIONE DELLA VOSTRA CABRIOLET 306
30
Particolaritˆ relative alle ruote in alluminio* Borchie di viti Le viti delle ruote in alluminio sono ricoperte di borchie cromate.
Toglierle con l'attrezzo 3prima di
allentare le viti. Viti antifurto** Se le ruote sono dotate di viti antifur- to (una per ogni ruota), occorrerimuovere la borchia cromata e l'ele-mento protettivo di plastica che laricoprono, utilizzando l'attrezzo
3,
prima di svitarle con una delle due
bussole antifurto (che Vi sono state
date alla consegna del Vostro veicolo, con le doppie chiavi e lacarta confidenziale) e con la mano-vella smontaruote 1.
Osservazione : segnarsi il numero
di codice inciso sulla testa della bus-sola antifurto, che consentirˆ di pro-curarsi una copia delle bussole anti-
furto presso la rete PEUGEOT. * Secondo equipaggiamento.
** Secondo la versione e il paese di destinazione.
Rimontaggio della ruota di scorta Se il veicolo scorta in lamiera, al momento delsuo fissaggio, constatare che le ron-delle delle viti non vadano in battutacon il cerchio. é necessario avvitarlea fondo: la ruota di scorta viene man-tenuta dal sostegno conico di ognuna delle viti. Montaggio dei pneumatici da neve Se il veicolo da neve montati su cerchi in lamiera,occorre utilizzare
imperativamente
le viti specifiche disponibili presso la
rete PEUGEOT.

Luci di posizione W5W Girare l'elemento protettivo di plastica e toglierlo. Girare il portalampada di un quarto di giro e toglierlo. Sostituire la lampadina.
ATTENTIONVOIR NOTICE
WARNING READ
INSTRUCTIONS
H7 UV
LA MANUTENZIONE DELLA VOSTRA CABRIOLET 306
32
Luci anabbaglianti/abbaglianti. Proiettori doppi: due lampadine
H7 55W. Sostituzione delle lampadine Girare l'elemento protettivo di plastica e toglierlo. Scollegare il connettore.Fare pressione sulla molla per libe- rarla, quindi sostituire la lampadina. Prima di rimontarla, accertarsi che le tacche di orientamento siano nellaposizione giusta e che l'elemento pro-tettivo di plastica sia bloccato bene.
Toccare la lampadina solo con un panno asciutto. Attenzione Per le luci abbaglianti e anabbaglianti vi proiettori. Utilizzare solo lampadine delle seguenti marche:
- GE/TUNGSRAM
- PHILIPS
- OSRAMQueste lampadine sono infatti conformi alle specifiche anti-UV(Ultravioletti) indispensabili per il buon
funzionamento e l'affidabilitˆ deiproiettori. I proiettori sono in policarbonato rive- stito di vernice protettiva. Si sconsiglia vivamente di pulirli con unpanno asciutto o abrasivo e con prodotti detergenti o solventi.
SOSTITUZIONE DI UNA
LAMPADINA

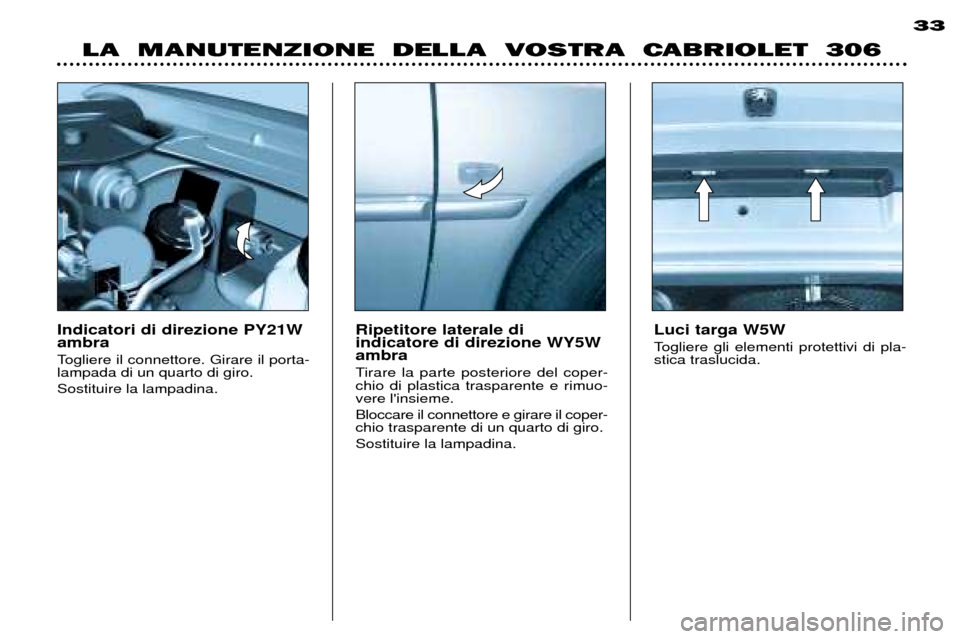

Indicatori di direzione PY21W ambra
Togliere il connettore. Girare il porta- lampada di un quarto di giro. Sostituire la lampadina.Ripetitore laterale di indicatore di direzione WY5Wambra
Tirare la parte posteriore del coper- chio di plastica trasparente e rimuo-vere l'insieme. Bloccare il connettore e girare il coper- chio trasparente di un quarto di giro. Sostituire la lampadina.Luci targa W5W
Togliere gli elementi protettivi di pla- stica traslucida.
LA MANUTENZIONE DELLA VOSTRA CABRIOLET 306
33

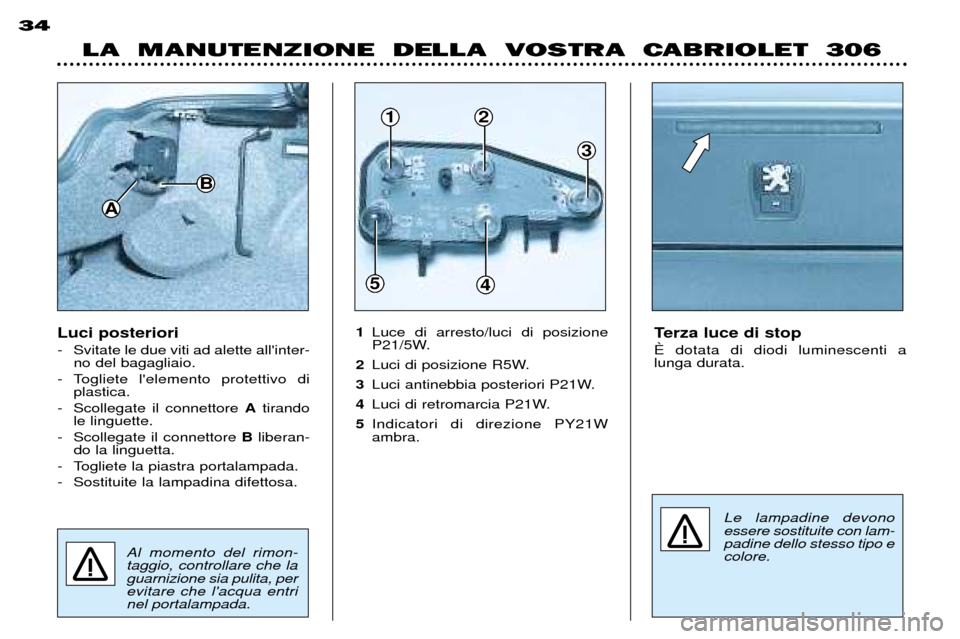

Luci posteriori
- Svitate le due viti ad alette all'inter-no del bagagliaio.
- Togliete l'elemento protettivo di plastica.
- Scollegate il connettore Atirando
le linguette.
- Scollegate il connettore Bliberan-
do la linguetta.
- Togliete la piastra portalampada.
- Sostituite la lampadina difettosa.
Al momento del rimon-taggio, controllare che la guarnizione sia pulita, perevitare che l'acqua entri
nel portalampada.
B
A
2
3
54
1
LA MANUTENZIONE DELLA VOSTRA CABRIOLET 306
34
1 Luce di arresto/luci di posizione
P21/5W.
2 Luci di posizione R5W.
3 Luci antinebbia posteriori P21W.
4 Luci di retromarcia P21W.
5 Indicatori di direzione PY21Wambra. Terza luce di stop é dotata di diodi luminescenti a lunga durata.
Le lampadine devonoessere sostituite con lam-padine dello stesso tipo ecolore.

SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano sotto il cruscotto e nel vano motore.
LA MANUTENZIONE DELLA VOSTRA CABRIOLET 306
35
Scatola dei fusibili cruscotto Svitare la vite di un quarto di giro con una moneta, quindi togliere il coper-chio per accedere ai fusibili.Smontaggio e montaggio di un fusibile Prima di sostituire un fusibile, rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili. Utilizzare la pinza speciale
Ache si trova sulla scatola.
Sostituire sempre un fusibile difettoso con un fusibile dello stesso amperaggio di taratura.
FUNZIONANTE GUASTO PINZA A

LA MANUTENZIONE DELLA VOSTRA CABRIOLET 306
38Il circuito elettrico di questa vettura gettato per funzionare conequipaggiamenti di serieod opzionali.
Prima di installare altri equipaggia-menti o accessori elettrici sulla
vettura, consultare un Punto Assi-
stenza PEUGEOT. Alcuni accessori elettrici o il modo in cui sono montati possono avereeffetti nefasti sul funzionamentodella vettura, ossia i circuiti elettro-nici di comando, il circuito audio eil circuito di carica elettrica. La PEUGEOT non si assume alcuna responsabilitˆ in caso dispese di riparazione o di guastiderivanti dall'installazione di acces-sori ausiliari non forniti e non rac-comandati dalla PEUGEOT e noninstallati secondo le sue indica-zioni, in particolare per gli appa-recchi il cui consumo supera i 10 milliamp
Scatola Fusibili vano motore Per accedere alla scatola dei fusibili che si trova nel vano motore (vicino alla bat- teria), togliere il coperchio. Al termine, richiudere accuratamente il coperchio.

39
LA MANUTENZIONE DELLA VOSTRA CABRIOLET 306
Fusibile N¡Amperaggio* Funzioni*
29 10A Luce anabbagliante sinistra
30 10A Luce anabbagliante destra
31 10A Luce abbagliante sinistra
32 10A Luce abbagliante destra
33 Ñ Libero
34 10A Sonda lambda
35 15A Pompa benzina
36 20A Temporizzazione lavaproiettori
37 40A Gruppo elettroventola
38 Ñ Libero
39 40A Fusibile di ricambio gruppo elettroventola
40 40A Gruppo elettroventola
* Secondo equipaggiamento
Scatola Fusibili vano motore*

SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano sotto il cruscotto e nel vano motore.
LA MANUTENZIONE DELLA VOSTRA CABRIOLET 306
35
Scatola dei fusibili cruscotto Svitare la vite di un quarto di giro con una moneta, quindi togliere il coper-chio per accedere ai fusibili.Smontaggio e montaggio di un fusibile Prima di sostituire un fusibile, rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili. Utilizzare la pinza speciale
Ache si trova sulla scatola.
Sostituire sempre un fusibile difettoso con un fusibile dello stesso amperaggio di taratura.
FUNZIONANTE GUASTO PINZA A
