2000 YAMAHA YZF-R1 ESP

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
PW000080
AV I S O
@ l
Os pneus dianteiro e traseiro de-
vem ser da mesma marca e mode-
lo, caso contrário as características
de condução do motociclo não po-
dem ser garantidas.
l
Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.
l
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
l
Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução a alta velocidade.
@
CE-10P
CE-14PPAU00684
AV I S O
@ Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus. l
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
l
Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “molda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km antes de
fazer qualquer viagem a alta veloci-
dade.
l
Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.
l
Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
@
À FRENTE
Fabricante Dimensão Tipo
Metzeler 120/70 ZR17 (58W) MEZ3Y Front
Dunlop 120/70 ZR17 (58W) D207FQ
A TRÁS
Fabricante Dimensão Tipo
Metzeler 190/50 ZR17 (73W) MEZ3Y
Dunlop 190/50 ZR17 (73W) D207N
À FRENTE & A TRÁS
Válvula de pneu TR412
Núcleo de válvula #9000A (de origem)
P_5jj_Periodic.fm Page 21 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU00687
Rodas Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos às rodas especificadas. l
Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.
l
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.
l
Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU01356
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 10–15 mm tal como ilustrado. Verifi-
que periodicamente a folga da alavanca da
embraiagem e, se necessário, ajuste como
se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a cavilha ajustadora da ala-
vanca da embraiagem na direcção
a. Para
reduzir a folga da alavanca da embraiagem,
rode a cavilha ajustadora na direcção
b.
NOTA:@ Caso não consiga obter a folga especifica-
da para a alavanca da embraiagem seguin-
do os procedimentos descritos acima, faça
o seguinte. @1. Rode totalmente a cavilha ajustadora
da alavanca da embraiagem na direc-
ção
a para desapertar o cabo da em-
braiagem.
1. Cavilha ajustadora
c. Folga da alavanca da embraiagem
P_5jj_Periodic.fm Page 22 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6

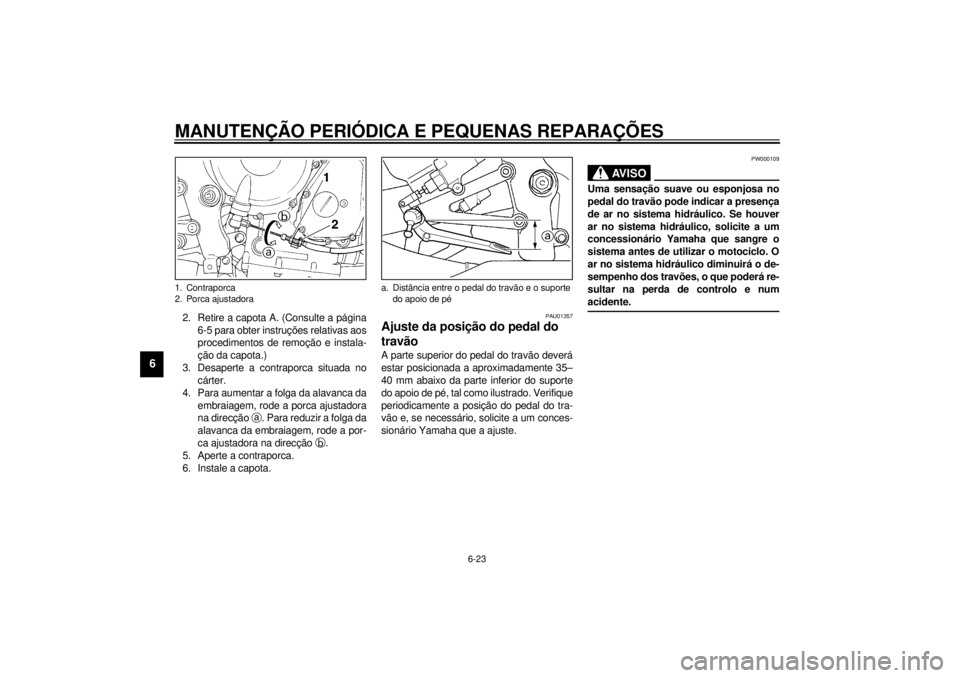

2. Retire a capota A. (Consulte a página
6-5 para obter instruções relativas aos
procedimentos de remoção e instala-
ção da capota.)
3. Desaperte a contraporca situada no
cárter.
4. Para aumentar a folga da alavanca da
embraiagem, rode a porca ajustadora
na direcção
a. Para reduzir a folga da
alavanca da embraiagem, rode a por-
ca ajustadora na direcção
b.
5. Aperte a contraporca.
6. Instale a capota.
PAU01357
Ajuste da posição do pedal do
travão A parte superior do pedal do travão deverá
estar posicionada a aproximadamente 35–
40 mm abaixo da parte inferior do suporte
do apoio de pé, tal como ilustrado. Verifique
periodicamente a posição do pedal do tra-
vão e, se necessário, solicite a um conces-
sionário Yamaha que a ajuste.
PW000109
AV I S O
@ Uma sensação suave ou esponjosa no
pedal do travão pode indicar a presença
de ar no sistema hidráulico. Se houver
ar no sistema hidráulico, solicite a um
concessionário Yamaha que sangre o
sistema antes de utilizar o motociclo. O
ar no sistema hidráulico diminuirá o de-
sempenho dos travões, o que poderá re-
sultar na perda de controlo e num
acidente. @
1. Contraporca
2. Porca ajustadora
a. Distância entre o pedal do travão e o suporte
do apoio de pé
P_5jj_Periodic.fm Page 23 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PAU00713
Ajuste do interruptor da luz do
travão traseiro O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão como se segue.
Rode a porca ajustadora mantendo o inter-
ruptor da luz do travão traseiro no local.
Para fazer com que a luz do travão se
acenda mais cedo, rode a porca ajustadora
na direcção
a. Para fazer com que a luz do
travão se acenda mais tarde, rode a porca
ajustadora na direcção
b.
PAU00721
Verificação das pastilhas do
travão da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU00725
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com uma ranhura indicadora
de desgaste, que lhe permite verificar o res-
pectivo desgaste sem ter de desmontar o
travão. Para verificar o nível de desgaste
da pastilha do travão, verifique a ranhura
indicadora de desgaste. Caso uma pastilha
do travão se tenha gasto até ao ponto em
que a ranhura indicadora de desgaste te-
nha quase desaparecido, solicite a um con-
cessionário Yamaha que substitua as
pastilhas do travão como um conjunto.
1. Interruptor da luz do travão
2. Porca ajustadora
1. Ranhura indicador de desgasteÀ frente
P_5jj_Periodic.fm Page 24 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU01248
Pastilhas do travão traseiro
1. Retire a pinça do travão traseiro reti-
rando as respectivas cavilhas.2. Verifique se existem danos em cada
uma das pastilhas do travão traseiro e
meça a espessura do revestimento.
Se uma das pastilhas do travão esti-
ver danificada ou a espessura do re-
vestimento for inferior a 0,5 mm,
solicite a um concessionário Yamaha
que substitua as pastilhas como um
conjunto.
3. Instale a pinça do travão traseiro colo-
cando as respectivas cavilhas e aper-
tando-as de seguida com o binário
especificado.
PAU00731
Verificação do nível de líquido do
travão Um nível insuficiente de líquido do travão
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido do
travão se encontra acima da marca do nível
mínimo e reabasteça se necessário. Um ní-
vel reduzido de líquido do travão poderá in-
dicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido do travão esteja re-
duzido, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
1. Cavilha da pinça (´ 2)A trás
a. Espessura do revestimento
Binário de aperto:
Cavilha da pinça do travão:
40 Nm (4,0 m·kg)
1. Marca do nível mínimoÀ frente
P_5jj_Periodic.fm Page 25 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
Cumpra as seguintes precauções:l
Ao verificar o nível de líquido, certifi-
que-se de que o topo do cilindro mes-
tre está equilibrado rodando o
guiador.
l
Utilize apenas líquido do travão da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.
l
Reabasteça com o mesmo tipo de lí-
quido de travão. A mistura de líquidos
poderá resultar numa reacção quími-
ca perigosa e levar a uma má trava-
gem.
l
Durante o reabastecimento, tenha cui-
dado para que não entre água no cilin-
dro mestre. A água fará o ponto de
ebulição do fluido descer significativa-
mente e poderá resultar na formação
de uma bolsa de vapor.
l
O líquido do travão poderá deteriorar
superfícies pintadas ou peças plásti-
cas. Limpe sempre de imediato o lí-
quido derramado.
l
À medida que as pastilhas do travão
se desgastam, é normal que o nível
de líquido do travão desça gradual-
mente. Contudo, se o nível de líquido
do travão descer repentinamente, so-
licite a um concessionário da Yamaha
que verifique qual a causa.
PAU00742
Mudança do líquido do travão Solicite a um concessionário Yamaha que
substitua o líquido do travão nos intervalos
especificados na tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes do óleo dos
cilindros mestre do travão e as pinças, as-
sim como os tubos do travão, nos interva-
los especificados a seguir ou sempre que
apresentem danos ou fugas. l
Vedantes do óleo: Substituir de dois
em dois anos.
l
Tubos do travão: Substituir de quatro
em quatro anos.
1. Marca do nível mínimo
Líquido do travão recomendado: DOT 4A trás
P_5jj_Periodic.fm Page 26 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
NOTA:@ Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente estão na mesma posição para ob-
ter um correcto alinhamento das rodas. @
PC000096
PRECAUÇÃO:@ Uma folga inadequada da corrente de
transmissão sobrecarregará o motor as-
sim como outras peças vitais do motoci-
clo e pode provocar patinagem ou
quebra da corrente. Para evitar que isto
ocorra, mantenha a folga da corrente de
transmissão dentro dos limites especifi-
cados. @3. Aperte as contraporcas e a porca do
eixo com o binário especificado.
PAU03006
Lubrificação da corrente de
transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão como se segue.
PC000097
PRECAUÇÃO:@ A corrente de transmissão deve ser lu-
brificada após lavar o motociclo ou con-
duzir à chuva. @1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia.
PCA00053
PRECAUÇÃO:@ Para evitar danificar os anéis de veda-
ção em O, não lave a corrente de trans-
missao a vapor, a alta pressão nem com
solventes inapropriados. @2. Seque a corrente de transmissão.3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O.
PCA00052
PRECAUÇÃO:@ Não utilize óleo do motor ou qualquer
outro lubrificante para a corrente de
transmissão, pois estes podem conter
substâncias que poderiam danificar os
anéis de vedação em O. @
Binário de aperto:
Porca do eixo:
150 Nm (15 m·kg)
P_5jj_Periodic.fm Page 28 Thursday, February 3, 2000 1:55 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
PAU02962
Verificação e lubrificação dos
cabos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
PW000112
AV I S O
@ Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim
que possível para evitar situações de in-
segurança. @
PAU00773
Verificação e lubrificação do
punho e do cabo do acelerador Antes de cada viagem, deverá verificar o
funcionamento do punho do acelerador e o
estado do cabo do acelerador e, se neces-
sário, o cabo deverá ser lubrificado ou
substituído. NOTA:@ Uma vez que o punho do acelerador tem de
ser removido para permitir o acesso à ex-
tremidade do cabo do acelerador, o punho
e o cabo do acelerador devem ser sempre
lubrificados na mesma altura. @1. Retire o punho do acelerador retiran-
do os respectivos parafusos.
2. Separe o cabo do acelerador, segure-
o e aplique algumas gotas de óleo na
extremidade do cabo, deixando que
este pingue na blindagem.
3. Encaixe o cabo do acelerador e lubrifi-
que o interior do compartimento do
punho do acelerador.
4. Lubrifique a superfície de contacto de
metal com metal do punho do acelera-
dor e, de seguida, instale o punho co-
locando os parafusos. Lubrificante recomendado:
Óleo do motor
Lubrificante recomendado:
Cabo do acelerador:
Óleo do motor
Compartimento do punho e cabo do
acelerador:
Massa de lubrificação de sabão
de lítio
P_5jj_Periodic.fm Page 29 Thursday, February 3, 2000 1:55 PM
