2000 YAMAHA XVS1100A Betriebsanleitungen (in German)

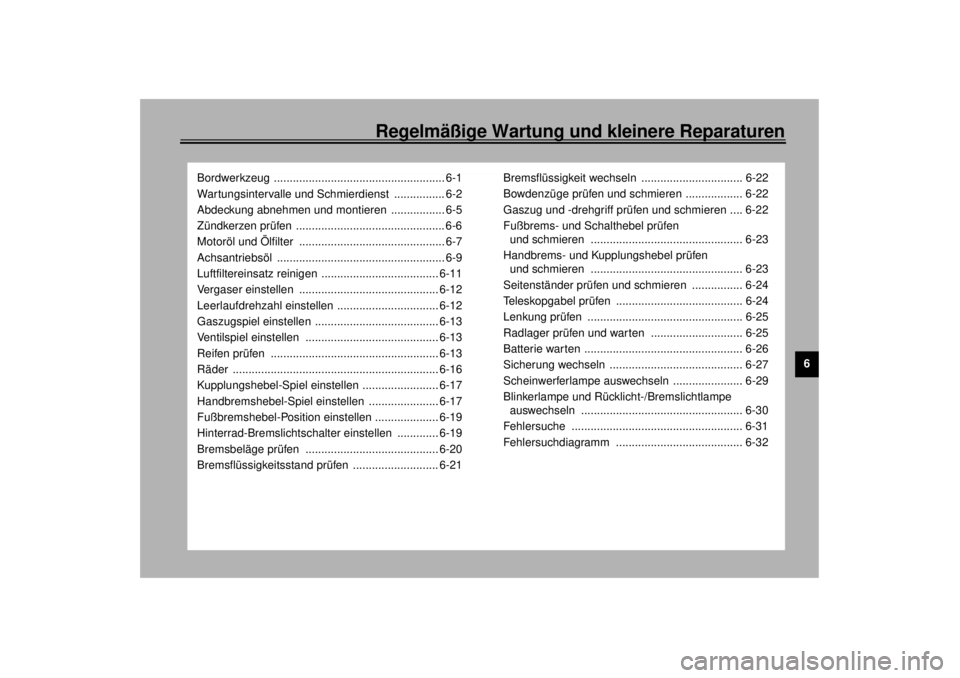

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Abdeckung abnehmen und montieren ................. 6-5
Zündkerzen prüfen ............................................... 6-6
Motoröl und Ölfilter .............................................. 6-7
Achsantriebsöl ..................................................... 6-9
Luftfiltereinsatz reinigen ..................................... 6-11
Vergaser einstellen ............................................ 6-12
Leerlaufdrehzahl einstellen ................................ 6-12
Gaszugspiel einstellen ....................................... 6-13
Ventilspiel einstellen .......................................... 6-13
Reifen prüfen ..................................................... 6-13
Räder ................................................................. 6-16
Kupplungshebel-Spiel einstellen ........................ 6-17
Handbremshebel-Spiel einstellen ...................... 6-17
Fußbremshebel-Position einstellen .................... 6-19
Hinterrad-Bremslichtschalter einstellen ............. 6-19
Bremsbeläge prüfen .......................................... 6-20
Bremsflüssigkeitsstand prüfen ........................... 6-21Bremsflüssigkeit wechseln ................................ 6-22
Bowdenzüge prüfen und schmieren .................. 6-22
Gaszug und -drehgriff prüfen und schmieren .... 6-22
Fußbrems- und Schalthebel prüfen
und schmieren ................................................ 6-23
Handbrems- und Kupplungshebel prüfen
und schmieren ................................................ 6-23
Seitenständer prüfen und schmieren ................ 6-24
Teleskopgabel prüfen ........................................ 6-24
Lenkung prüfen ................................................. 6-25
Radlager prüfen und warten ............................. 6-25
Batterie warten .................................................. 6-26
Sicherung wechseln .......................................... 6-27
Scheinwerferlampe auswechseln ...................... 6-29
Blinkerlampe und Rücklicht-/Bremslichtlampe
auswechseln ................................................... 6-30
Fehlersuche ...................................................... 6-31
Fehlersuchdiagramm ........................................ 6-32
G_5KS.book Page 1 Thursday, August 17, 2000 11:16 AM

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmä-
ßige Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb ange-
sehen werden. Je nach Wetterbedingun-
gen, Belastung und Einsatzgebiet können
in Abweichung des regelmäßigen War-
tungsplans kürzere Intervalle notwendig

werden.
GW000060
WARNUNG
@ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. @
GAU01129
Bordwerkzeug Das Bordwerkzeug befindet sich im Ab-
lagefach; siehe dazu Seite 3-14.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug er-
laubt das Durchführen der meisten War-
tungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.
HINWEIS:@ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. @
GW000063
WARNUNG
@ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge
haben. Vor Änderungen am Fahrzeug
unbedingt den YAMAHA-Händler be-
fragen. @

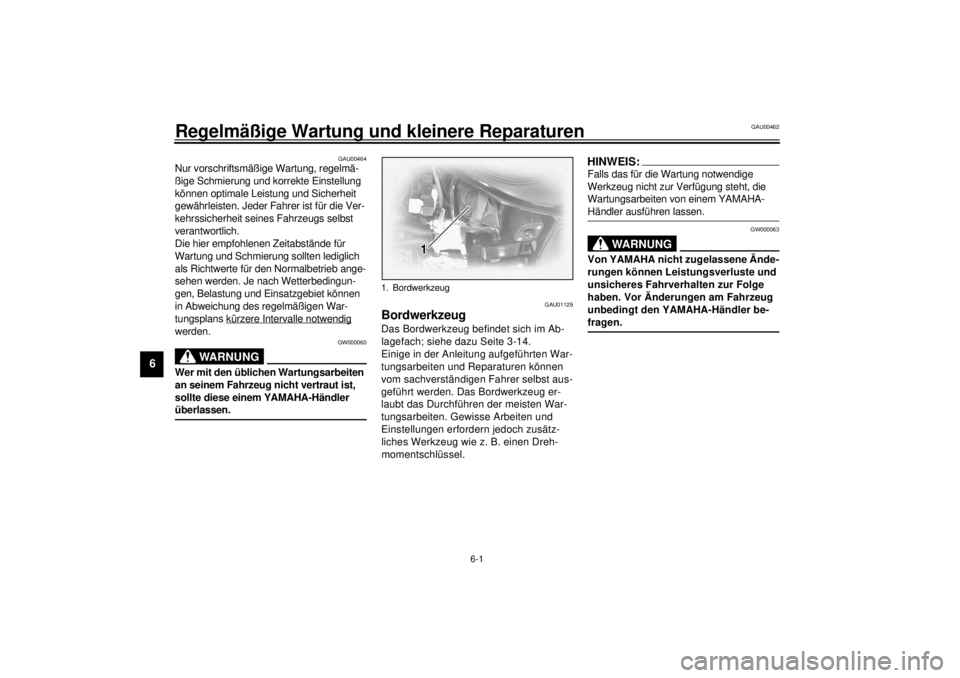

1. Bordwerkzeug
G_5KS.book Page 1 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU00473
Wartungsintervalle und Schmierdienst
CP-01GNr. Bezeichnung AusführungErst-
inspektion
(n. 1.000 km)Alle Alle
Jahres-
inspektion
6.000 km 12.000 km
1
*Kraftstoffleitung• Kraftstoffschläuche auf Risse und Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
2*Kraftstoffilter• Zustand prüfen.
• Gegebenenfalls erneuern.Ö
3 Zündkerzen• Zustand prüfen.
• Reinigen, Elektrodenabstand einstellen, ggf. erneuern.Ö
4*Ventilspiel• Kontrollieren.
• Gegebenenfalls einstellen.Ö
5 Luftfilter• Reinigen, ggf. erneuern.Ö
6 Kupplung• Funktion prüfen.
• Seilzug einstellen, ggf. erneuern.ÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖ Ö
8*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖ Ö
9*Räder• Auf Unwucht, Schlag und Beschädigung prüfen; Speichen auf
Beschädigung prüfen und Speichenspannung kontrollieren.
• Auswuchten, ggf. erneuern; Speichen nachspannen, ggf.
erneuern.Ö
10*Bremsschläuche• Auf Risse und Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
G_5KS.book Page 2 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
11
*Reifen• Profiltiefe kontrollieren, auf Beschädigung prüfen.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.Ö
12*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.
• Gegebenenfalls erneuern.Ö
13*Schwingenlager• Spiel kontrollieren.
• Gegebenenfalls korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit Molybdän-
disulfidfett schmieren.Ö
14*Lenkkopflager• Spiel kontrollieren und auf Schwergängigkeit prüfen.
• Entsprechend korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit Lithiumfett
schmieren.ÖÖÖ
15*Schraubverbindungen
am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.ÖÖ
16 Seitenständer• Funktion prüfen.
• Gegebenenfalls korrigieren.ÖÖ
17*Seitenständerschalter• Funktion prüfen.
• Gegebenenfalls erneuern.ÖÖ Ö
18*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.
• Gegebenenfalls korrigieren.Ö
19*Federbein• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.
• Gegebenenfalls Federbein komplett erneuern.Ö
20*Vergaser• Leerlaufdrehzahl, Synchronisation und Kaltstarteinrichtung
kontrollieren.
• Gegebenenfalls einstellen.ÖÖ Ö
21 Motoröl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten prüfen.
• Gegebenenfalls korrigieren.
• Wechseln (bei Betriebstemperatur).ÖÖ Ö Nr. Bezeichnung AusführungErst-
inspektion
(n. 1.000 km)Alle Alle
Jahres-
inspektion
6.000 km 12.000 km
G_5KS.book Page 3 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
* Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom YAMAHA-Händler verrichtet werden.
GAU03206
HINWEIS:@ l
Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine 6.000- bzw. 12.000-km-Inspektion tritt.
l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Zur Bremsanlage und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
@22
*Ölfiltereinsatz• Erneuern.ÖÖ
23 Achsantriebsöl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten prüfen.
• Nach den ersten 1.000 km, danach alle 24.000 km, spätestens
nach 24 Monaten wechseln.ÖÖÖ
24Bewegliche Teile und
Seilzüge• Gegebenenfalls schmieren.ÖÖ
25*Sekundärluftsystem• Ventile auf Beschädigung prüfen.
• Gegebenenfalls das gesamte System erneuern.Ö
26*Beleuchtung, Warn-/
Kontrolleuchten und
Schalter• Funktion prüfen.
• Gegebenenfalls korrigieren.
• Scheinwerfer ggf. einstellen.ÖÖ Ö Nr. Bezeichnung AusführungErst-
inspektion
(n. 1.000 km)Alle Alle
Jahres-
inspektion
6.000 km 12.000 km
G_5KS.book Page 4 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01777
Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muß für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
den nachfolgenden Abschnitt zurückgegrif-
fen werden.
GAU00491

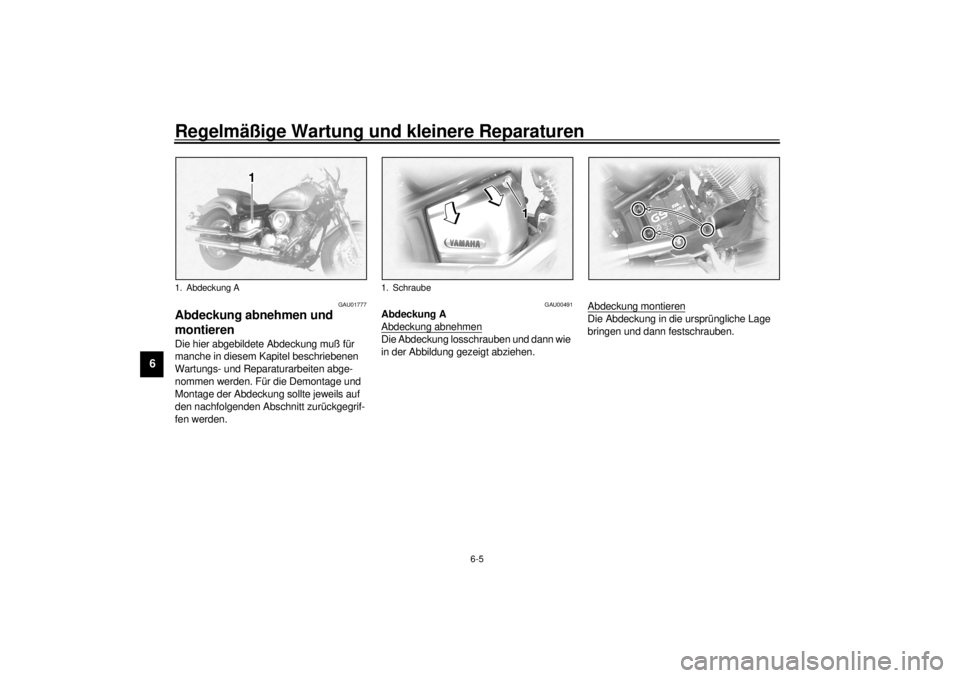

Abdeckung A
Abdeckung abnehmenDie Abdeckung losschrauben und dann wie
in der Abbildung gezeigt abziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Abdeckung A
1. Schraube
G_5KS.book Page 5 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-6
6
GAU01673
Zündkerzen prüfen Eine ordnungsgemäße Funktion des Motors
wird wesentlich von Funktion und Zustand
der Zündkerzen mitbestimmt. Da Verbren-
nungswärme und Ablagerungen die Funkti-
onstüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) herausgenommen und geprüft wer-
den. Der Zustand der Zündkerzen erlaubt
Rückschlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Die entsprechende Zündkerzen-Ab-
deckung (Zylinderkopf hinten rechts
oder vorn links) wie in der Abbildung
gezeigt abziehen.
2. Den Zündkerzenstecker abziehen.3. Die Zündkerze, wie in der Abbildung
gezeigt, mit dem Zündkerzenschlüs-
sel (Bordwerkzeug) herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Iso-
latorfußes prüfen. Der die Mittelelek-
trode umgebende Porzellanisolator
ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:@ Weisen einzelne oder sämtliche Zünd-
kerzen eine stark abweichende Färbung
auf, sollte die Funktion des Motors vom
YAMAHA-Händler überprüft werden. @3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.

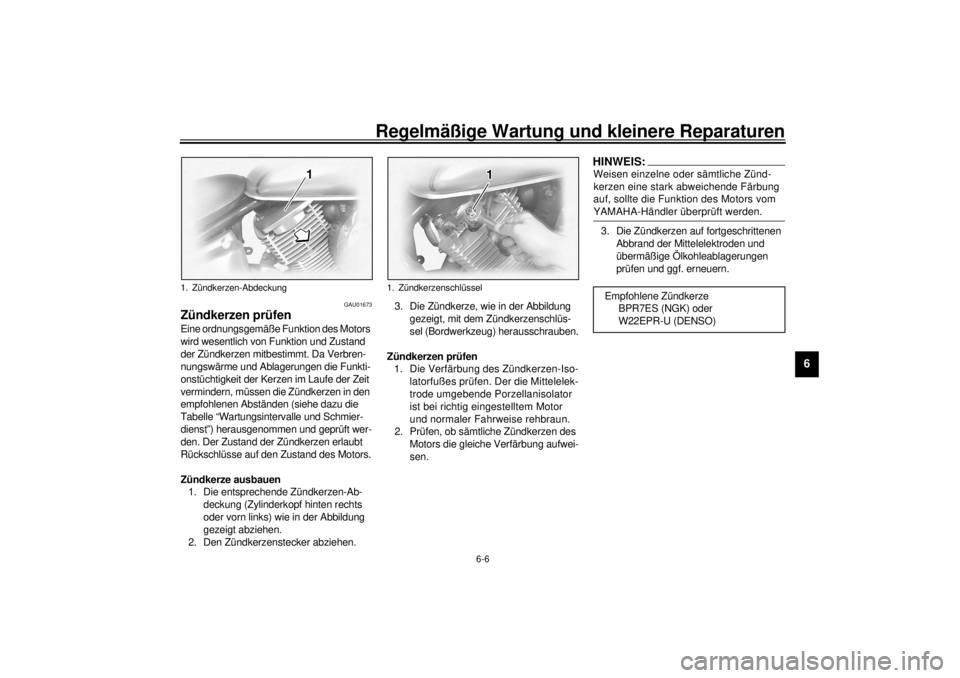

1. Zündkerzen-Abdeckung
1. Zündkerzenschlüssel
Empfohlene Zündkerze
BPR7ES (NGK) oder
W22EPR-U (DENSO)
G_5KS.book Page 6 Thursday, August 17, 2000 11:16 AM

Regelmäßige Wartung und kleinere Reparaturen
6-7
6
Zündkerze montieren
1. Den Elektrodenabstand mit einer Füh-
lerlehre messen und ggf. korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:@ Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden. @4. Den Zündkerzenstecker aufsetzen.
5. Die Zündkerzen-Abdeckung in die ur-
sprüngliche Lage bringen.
GAU01712
Motoröl und Ölfilter Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem muß in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) das Motoröl gewechselt und der
Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
a. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand
0,7–0,8 mm
Anzugsmoment
Zündkerze
20 Nm (2,0 m·kg)
1. Schauglas (Motorölstand)
2. Maximalstand
3. Minimalstand
G_5KS.book Page 7 Thursday, August 17, 2000 11:16 AM
