Page 25 of 102

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU02917

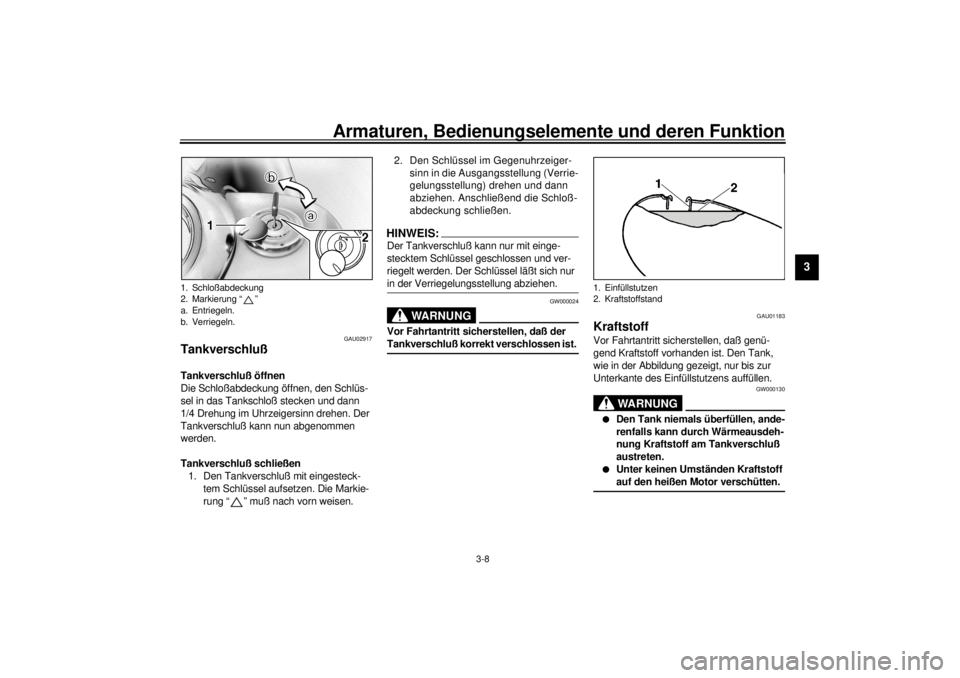

Tankverschluß Tankverschluß öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun abgenommen
werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. Die Markie-
rung “ ” muß nach vorn weisen. 2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
HINWEIS:@ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. @
GW000024
WARNUNG
@ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. @
GAU01183
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
@ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
@
1. Schloßabdeckung
2. Markierung “ ”
a. Entriegeln.
b. Verriegeln.
1. Einfüllstutzen
2. Kraftstoffstand
G_5KS.book Page 8 Thursday, August 17, 2000 11:16 AM
Page 26 of 102

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU00185
ACHTUNG:@ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. @
GAU00191
HINWEIS:@ Tritt bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. @
GAU02969

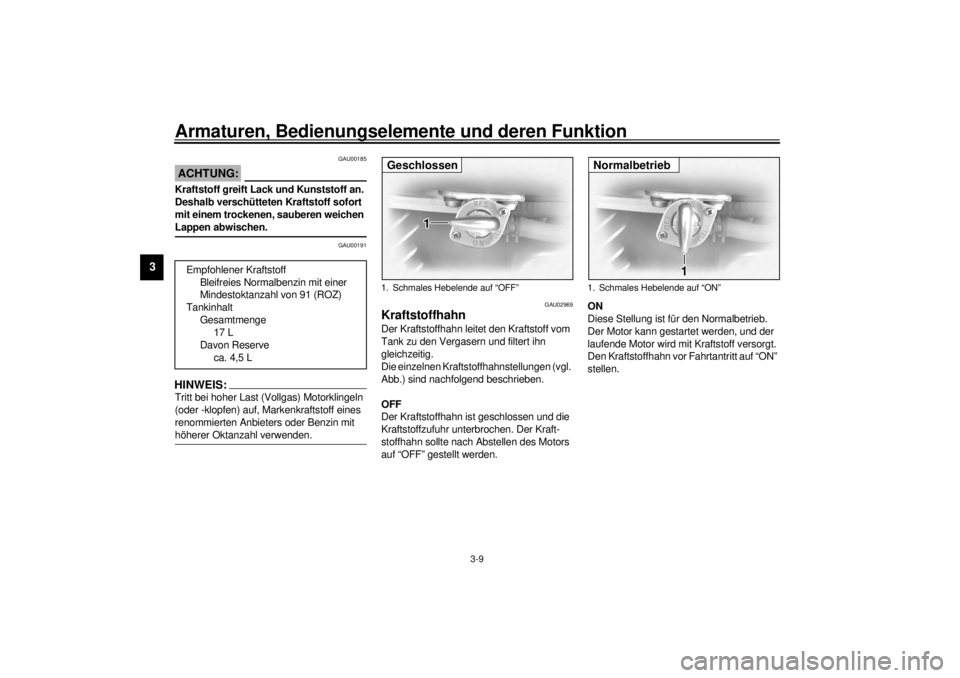

Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zu den Vergasern und filtert ihn
gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen (vgl.
Abb.) sind nachfolgend beschrieben.
OFF
Der Kraftstoffhahn ist geschlossen und die
Kraftstoffzufuhr unterbrochen. Der Kraft-
stoffhahn sollte nach Abstellen des Motors
auf “OFF” gestellt werden.ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff versorgt.
Den Kraftstoffhahn vor Fahrtantritt auf “ON”
stellen. Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt
Gesamtmenge
17 L
Davon Reserve
ca. 4,5 L1. Schmales Hebelende auf “OFF”Geschlossen
1. Schmales Hebelende auf “ON”Normalbetrieb
G_5KS.book Page 9 Thursday, August 17, 2000 11:16 AM
Page 27 of 102

Armaturen, Bedienungselemente und deren Funktion
3-10
3

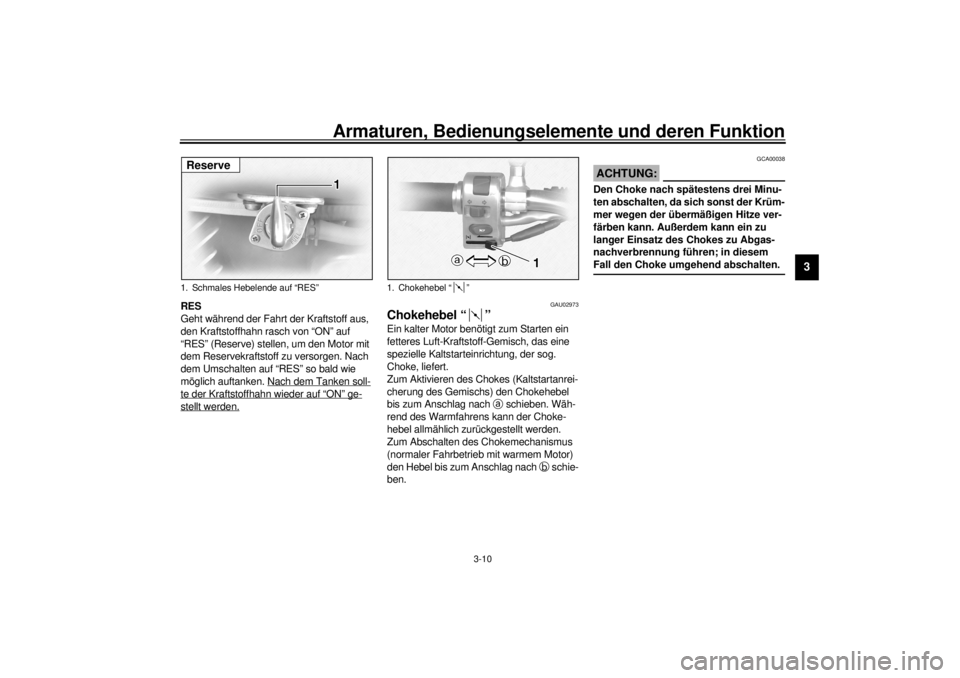

RES
Geht während der Fahrt der Kraftstoff aus,
den Kraftstoffhahn rasch von “ON” auf
“RES” (Reserve) stellen, um den Motor mit
dem Reservekraftstoff zu versorgen. Nach
dem Umschalten auf “RES” so bald wie
möglich auftanken. Nach dem Tanken soll-te der Kraftstoffhahn wieder auf “ON” ge-stellt werden.
GAU02973
Chokehebel “ ”Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag nach
a schieben. Wäh-
rend des Warmfahrens kann der Choke-
hebel allmählich zurückgestellt werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b schie-
ben.
GCA00038
ACHTUNG:@ Den Choke nach spätestens drei Minu-
ten abschalten, da sich sonst der Krüm-
mer wegen der übermäßigen Hitze ver-
färben kann. Außerdem kann ein zu
langer Einsatz des Chokes zu Abgas-
nachverbrennung führen; in diesem
Fall den Choke umgehend abschalten. @
1. Schmales Hebelende auf “RES”Reserve
1. Chokehebel “ ”
G_5KS.book Page 10 Thursday, August 17, 2000 11:16 AM
Page 28 of 102
Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU01710

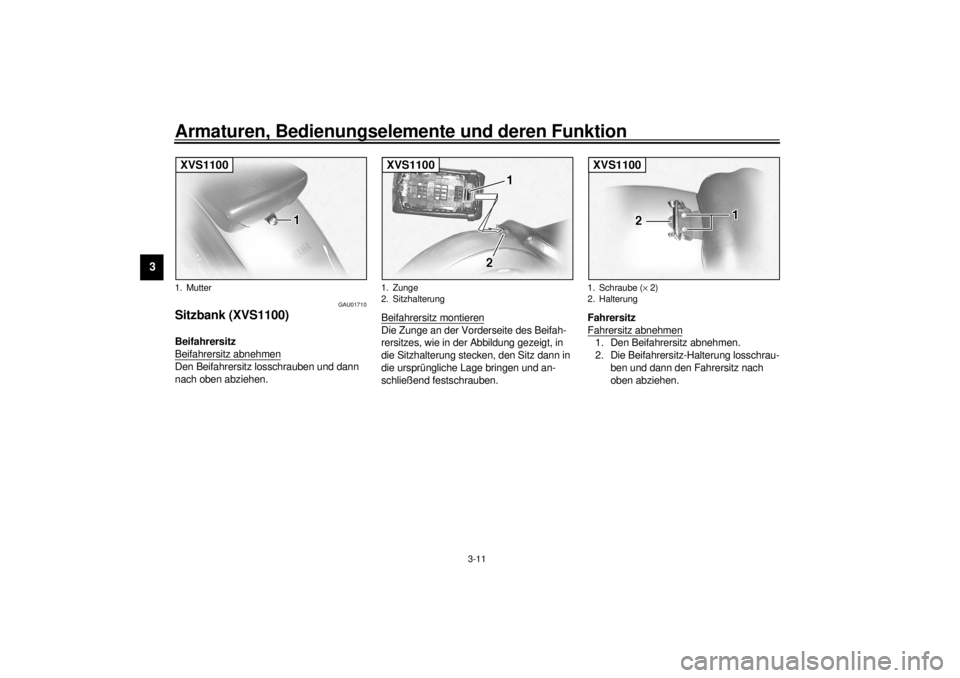

Sitzbank (XVS1100)Beifahrersitz
Beifahrersitz abnehmenDen Beifahrersitz losschrauben und dann
nach oben abziehen.Beifahrersitz montieren
Die Zunge an der Vorderseite des Beifah-
rersitzes, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken, den Sitz dann in
die ursprüngliche Lage bringen und an-
schließend festschrauben.Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Die Beifahrersitz-Halterung losschrau-
ben und dann den Fahrersitz nach
oben abziehen.
1. MutterXVS1100
1. Zunge
2. SitzhalterungXVS1100
1. Schraube (´ 2)
2. HalterungXVS1100
G_5KS.book Page 11 Thursday, August 17, 2000 11:16 AM
Page 29 of 102
Armaturen, Bedienungselemente und deren Funktion
3-12
3

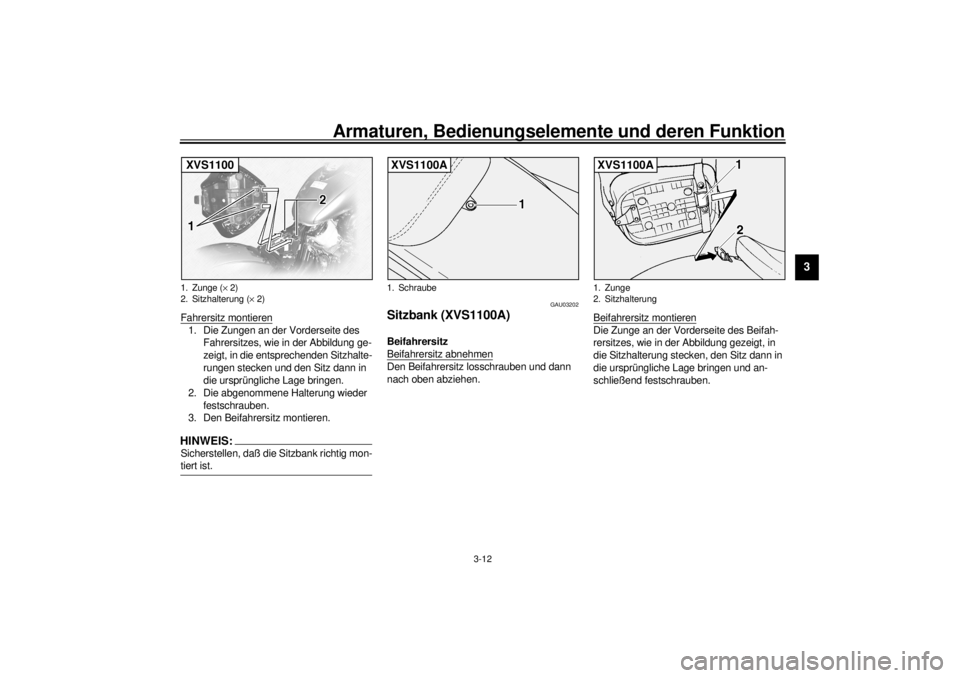

Fahrersitz montieren1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die entsprechenden Sitzhalte-
rungen stecken und den Sitz dann in
die ursprüngliche Lage bringen.
2. Die abgenommene Halterung wieder
festschrauben.
3. Den Beifahrersitz montieren.HINWEIS:@ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. @
GAU03202

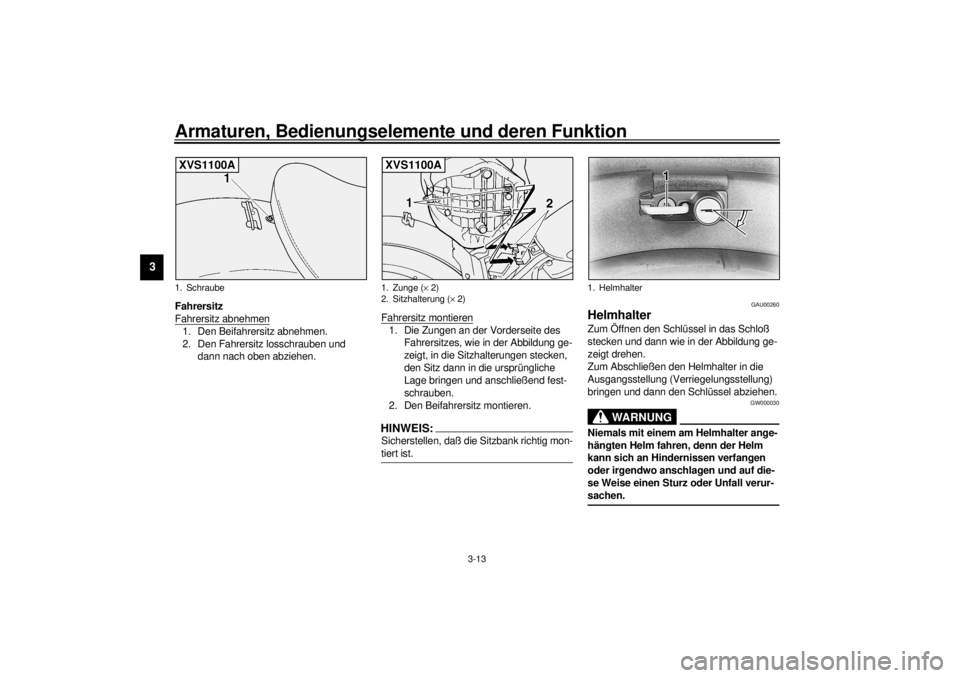

Sitzbank (XVS1100A)Beifahrersitz
Beifahrersitz abnehmenDen Beifahrersitz losschrauben und dann
nach oben abziehen.Beifahrersitz montieren
Die Zunge an der Vorderseite des Beifah-
rersitzes, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken, den Sitz dann in
die ursprüngliche Lage bringen und an-
schließend festschrauben.
1. Zunge (´ 2)
2. Sitzhalterung (´ 2)XVS1100
1. SchraubeXVS1100A
1. Zunge
2. SitzhalterungXVS1100A
G_5KS.book Page 12 Thursday, August 17, 2000 11:16 AM
Page 30 of 102

Armaturen, Bedienungselemente und deren Funktion
3-13
3
Fahrersitz
Fahrersitz abnehmen1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz losschrauben und
dann nach oben abziehen.Fahrersitz montieren
1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterungen stecken,
den Sitz dann in die ursprüngliche
Lage bringen und anschließend fest-
schrauben.
2. Den Beifahrersitz montieren.HINWEIS:@ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. @
GAU00260
Helmhalter Zum Öffnen den Schlüssel in das Schloß
stecken und dann wie in der Abbildung ge-
zeigt drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung (Verriegelungsstellung)
bringen und dann den Schlüssel abziehen.
GW000030
WARNUNG
@ Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf die-
se Weise einen Sturz oder Unfall verur-
sachen. @
1. SchraubeXVS1100A
1. Zunge (´ 2)
2. Sitzhalterung (´ 2)XVS1100A
1. Helmhalter
G_5KS.book Page 13 Thursday, August 17, 2000 11:16 AM
Page 31 of 102
Armaturen, Bedienungselemente und deren Funktion
3-14
3
GAU01869

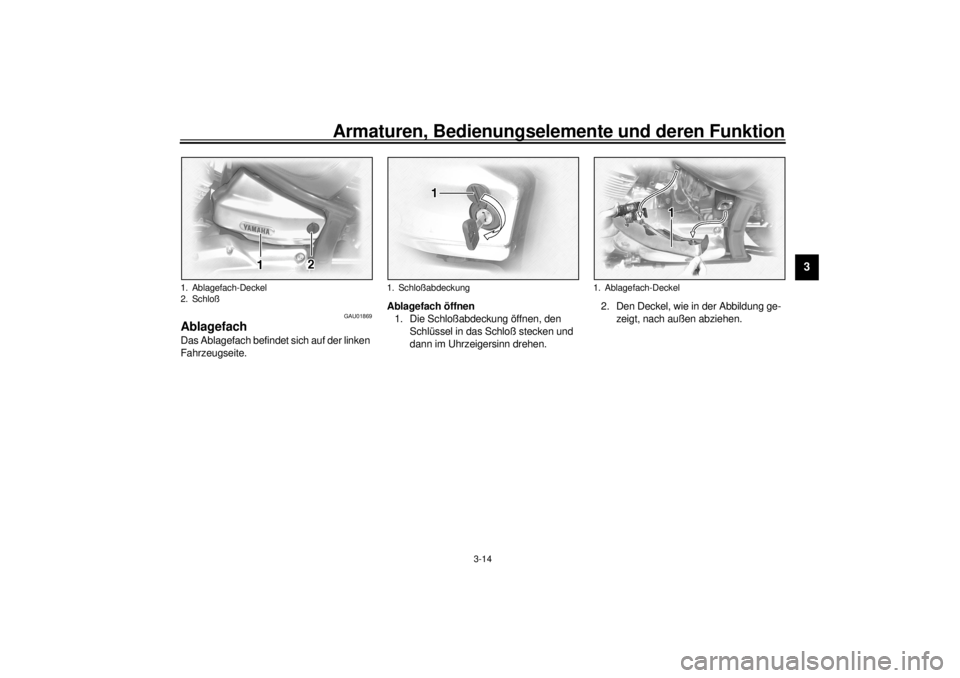

Ablagefach Das Ablagefach befindet sich auf der linken
Fahrzeugseite.Ablagefach öffnen
1. Die Schloßabdeckung öffnen, den
Schlüssel in das Schloß stecken und
dann im Uhrzeigersinn drehen.2. Den Deckel, wie in der Abbildung ge-
zeigt, nach außen abziehen.1. Ablagefach-Deckel
2. Schloß
1. Schloßabdeckung
1. Ablagefach-Deckel
G_5KS.book Page 14 Thursday, August 17, 2000 11:16 AM
Page 32 of 102
Armaturen, Bedienungselemente und deren Funktion
3-15
3
Ablagefach schließen
1. Den Deckel, wie in der Abbildung ge-
zeigt, in die ursprüngliche Lage brin-
gen.
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
GAU03194

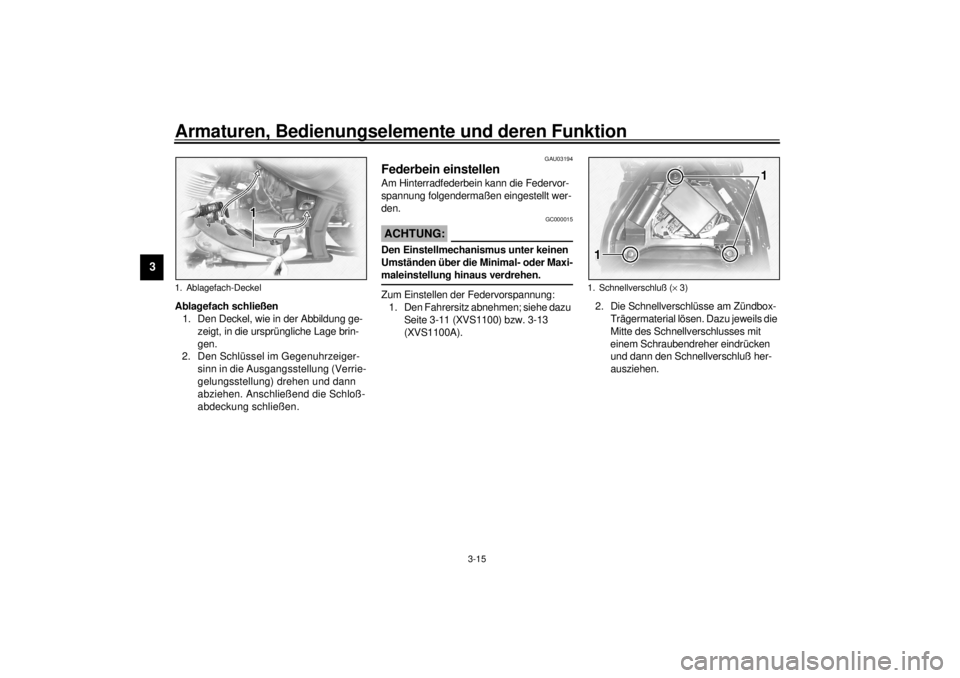

Federbein einstellen Am Hinterradfederbein kann die Federvor-
spannung folgendermaßen eingestellt wer-
den.
GC000015
ACHTUNG:@ Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen. @Zum Einstellen der Federvorspannung:
1. Den Fahrersitz abnehmen; siehe dazu
Seite 3-11 (XVS1100) bzw. 3-13
(XVS1100A).2. Die Schnellverschlüsse am Zündbox-
Trägermaterial lösen. Dazu jeweils die
Mitte des Schnellverschlusses mit
einem Schraubendreher eindrücken
und dann den Schnellverschluß her-
ausziehen.
1. Ablagefach-Deckel
1. Schnellverschluß (´ 3)
