CONSIGNES DE SÉCURITÉ
1-2
1
TESSE EXCESSIVE ou un virage
trop court (véhicule pas assez in-
cliné pour la vitesse).

Toujours respecter les limites de
vitesse et ne jamais rouler plus
vite que ne le permettent l’état
de la route et le trafic.

Toujours signaler clairement
sont intention de tourner ou de
changer de bande de circula-
tion. Rouler dans le champ de
visibilité des automobilistes.

La posture du pilote et celle du
passager est importante pour le
contrôle correct du véhicule.

Le pilote doit garder les deux
mains sur le guidon et les deux
pieds sur les repose-pieds afin
de conserver le contrôle du
scooter.

Le passager doit toujours se te-
nir des deux mains, soit au pilo-
te, soit à la poignée du passager
ou à la poignée de manutention,
si le modèle en est pourvu, et
garder les deux pieds sur les re-pose-pieds du passager.

Ne jamais prendre en charge un
passager qui ne puisse placer
fermement ses deux pieds sur
les repose-pieds du passager.

Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.

Ce scooter est conçu pour l’utilisa-
tion sur route uniquement. Ce
n’est pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en
scooter résultent de blessures à la tête.
Le port du casque est le seul moyen
d’éviter ou de limiter les blessures à la
tête.

Toujours porter un casque homo-
logué.

Porter une visière ou des lunettes
de protection. Si les yeux ne sont
pas protégés, le vent risque de
troubler la vue et de retarder la dé-
tection des obstacles.

Porter des bottes, une veste, un
pantalon et des gants solides pourse protéger des éraflures en cas
de chute.

Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’ac-
crocher aux leviers de commande
ou même aux roues, ce qui risque
d’être la cause d’un accident.

Ne jamais toucher le moteur ou
l’échappement pendant ou après
la conduite. Ils peuvent devenir
très chauds et occasionner des
brûlures. Toujours porter des vête-
ments de protection qui couvrent
les jambes, les chevilles et les
pieds.

Le passager doit également ob-
server les précautions mention-
nées ci-dessus.
Modifications
Des modifications non approuvées par
Yamaha ou le retrait de pièces d’origine
peuvent rendre la conduite du scooter
dangereuse et être la cause d’acci-
dents graves. Certaines modifications
peuvent, en outre, rendre l’utilisation du
scooter illégale.

CONSIGNES DE SÉCURITÉ
1-5
1
diatement à l’eau et au savon et
changer de vêtements.
FAU10371

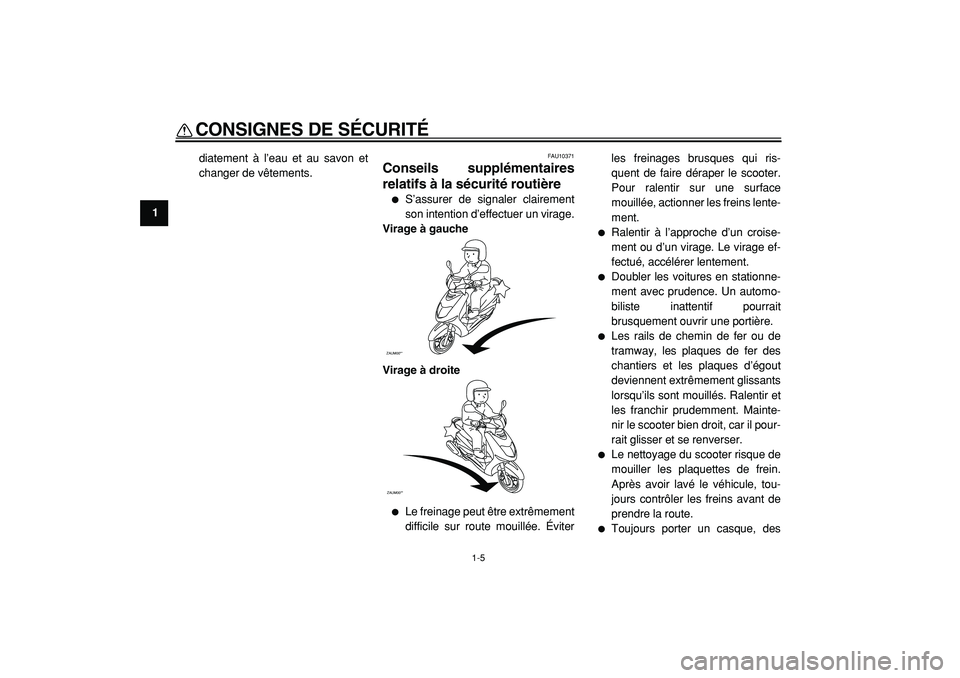

Conseils supplémentaires
relatifs à la sécurité routière

S’assurer de signaler clairement
son intention d’effectuer un virage.
Virage à gauche
Virage à droite

Le freinage peut être extrêmement
difficile sur route mouillée. Éviterles freinages brusques qui ris-
quent de faire déraper le scooter.
Pour ralentir sur une surface
mouillée, actionner les freins lente-
ment.

Ralentir à l’approche d’un croise-
ment ou d’un virage. Le virage ef-
fectué, accélérer lentement.

Doubler les voitures en stationne-
ment avec prudence. Un automo-
biliste inattentif pourrait
brusquement ouvrir une portière.

Les rails de chemin de fer ou de
tramway, les plaques de fer des
chantiers et les plaques d’égout
deviennent extrêmement glissants
lorsqu’ils sont mouillés. Ralentir et
les franchir prudemment. Mainte-
nir le scooter bien droit, car il pour-
rait glisser et se renverser.

Le nettoyage du scooter risque de
mouiller les plaquettes de frein.
Après avoir lavé le véhicule, tou-
jours contrôler les freins avant de
prendre la route.

Toujours porter un casque, des

ZAUM00**ZAUM00**

COMMANDES ET INSTRUMENTS
3-3
2
34
5
6
7
8
9
ATTENTION:

FCA10280
Changer l’huile moteur après 1000
km (600 mi) d’utilisation.
FAU11620
Bloc de compteur de vitesse
Le bloc de compteur de vitesse est
équipé d’un compteur de vitesse et
d’un compteur kilométrique. Le comp-
teur de vitesse affiche la vitesse de
conduite. Le compteur kilométrique af-
fiche la distance totale parcourue.
FAU12150
Jauge de niveau de carburant
La jauge de niveau de carburant indi-
que la quantité de carburant se trou-
vant dans le réservoir de carburant.
L’aiguille se déplace vers “E” (vide) au
fur et à mesure que le niveau de carbu-
rant diminue. Quand l’aiguille atteint la
ligne rouge, refaire le plein dès que
possible.
N.B.:

Ne pas attendre que le réservoir de car-
burant soit complètement vide avant de
faire le plein.
1. Compteur de vitesse
2. Jauge de carburant
ZAUM00**
12

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-4
2
3
4
56
7
8
9
des gaz.
150 à 500 km (90 à 300 mi)


Éviter l’utilisation prolongée à une
ouverture des gaz de plus de 1/2.

Changer de rapport librement
mais ne jamais accélérer à fond.
500 à 1000 km (300 à 600 mi)
Éviter l’utilisation prolongée à une
ouverture des gaz de plus de 3/4.
ATTENTION:

FCA10350
Changer l’huile moteur et nettoyer la
crépine d’huile après 1000 km (600
mi) d’utilisation.
1000 km (600 mi) et au-delà
Éviter l’utilisation prolongée à pleine
ouverture des gaz. Varier la vitesse de
temps à autre.
ATTENTION:

FCA10270
Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatement
un concessionnaire Yamaha.
FAU17211
Stationnement
Pour stationner la moto, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT

FWA10310

Comme le moteur et le système
d’échappement peuvent deve-
nir brûlants, il convient de se
garer de façon à ce que les pié-
tons ou les enfants ne risquent
pas de toucher ces éléments.

Ne pas garer le véhicule dans
une descente ou sur un sol
meuble, car il pourrait facile-
ment se renverser.
ATTENTION:

FCA10380
Ne jamais se garer à proximité d’ob-
jets ou matériaux posant un risque
d’incendie, tel que de l’herbe ou
d’autres matières facilement inflam-
mables.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
2
3
4
5
67
8
9

8*
Durite de frein

S’assurer de l’absence de craquelures ou autre
endommagement.
√

√

√

√

√



Remplacer. Tous les 4 ans
9*
Roues

Contrôler le voile et l’état.
√

√

√

√


10

*
Pneus

Contrôler la profondeur de sculpture et l’état des
pneus.

Remplacer si nécessaire.

Contrôler la pression de gonflage.

Corriger si nécessaire.
√

√

√

√

√


11

*
Roulements de roue

S’assurer qu’ils n’ont pas de jeu et ne sont pas endom-
magés.
√

√

√

√


12

*
Roulements de direction

S’assurer qu’ils n’ont pas de jeu et que la direction
n’est pas dure.
√

√

√

√

√



Lubrifier à la graisse à base de savon au lithium. Tous les 24000 km
13

*
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement
serrés.
√

√

√

√

√


14

Béquille latérale,
béquille centrale

Contrôler le fonctionnement.

Lubrifier.
√

√

√

√

√


15

*
Contacteur de béquille
latérale

Contrôler le fonctionnement.
√

√

√

√

√

√


16

*
Fourche avant

Contrôler le fonctionnement et s’assurer de l’absence
de fuites d’huile.
√

√

√

√


17

*
Combiné ressort-amor-
tisseur

Contrôler le fonctionnement et s’assurer que l’amortis-
seur ne fuit pas.
√

√

√

√


18

*
Carburateur

Régler le régime de ralenti du moteur.
√

√

√

√

√

√


19

Huile moteur

Changer. (Voir page 3-2.)
√
Tous les 3000 km

Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.Tous les 3000 km
√

20

*
Crépine d’huile moteur

Nettoyer.
√

N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)

CONTRÔLE
ANNUEL

1 6 12 18 24

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
1
2
3
4
5
6
7
8
9

FAU18660
N.B.:


Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussié-
reuses ou humides.

Entretien des freins hydrauliques

Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.

Remplacer les composants internes du maître-cylindre et de l’étrier et changer le liquide de frein tous les deux ans.

Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
21

Huile de transmission
finale

S’assurer de l’absence de fuites d’huile.
√

√

√



Changer.
√

√

√


22

*
Courroie trapézoïdale

Remplacer. Tous les 18000 km
23

*
Contacteur de feu stop
sur frein avant et arrière

Contrôler le fonctionnement.
√

√

√

√

√

√


24

Pièces mobiles et câbles

Lubrifier.
√

√

√

√

√


25

*
Boîtier de poignée et
câble des gaz

Contrôler le fonctionnement et le jeu.

Régler le jeu de câble des gaz si nécessaire.

Lubrifier le boîtier de poignée des gaz et le câble des
gaz.
√

√

√

√

√


26

*
Système d’admission
d’air

S’assurer du bon état du clapet de coupure d’air, du
clapet flexible et de la durite.

Si nécessaire, remplacer le système d’admission d’air
dans son intégralité.
√

√

√

√

√


27

*
Éclairage, signalisation
et contacteurs

Contrôler le fonctionnement.

Régler le faisceau de phare.
√

√

√

√

√

√

N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (
×
1000 km)

CONTRÔLE
ANNUEL

1 6 12 18 24

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
2
3
4
5
67
8
9
ne ou autres. Si l’usure est exces-
sive ou les dépôts trop importants,
il convient de remplacer la bougie.
Pose de la bougie
1. Mesurer l’écartement des électro-
des à l’aide d’un jeu de cales
d’épaisseur et, si nécessaire, le
corriger conformément aux spéci-
fications.
2. Nettoyer la surface du joint de labougie et ses plans de joint, puis
nettoyer soigneusement les filets
de bougie.
3. Mettre la bougie en place à l’aide
de la clé à bougie, puis la serrer au
couple spécifié.
N.B.:

Si une clé dynamométrique n’est pas
disponible lors du montage d’une bou-
gie, une bonne approximation consiste
à serrer de 1/4 à 1/2 tour supplémentai-
re après le serrage à la main. Il faudra
toutefois serrer la bougie au couple
spécifié le plus rapidement possible.
4. Remonter le capuchon de bougie.
5. Reposer le cache.
FAUT1350
Huile moteur et crépine
d’huile
Il faut vérifier le niveau d’huile moteur
avant chaque départ. Il convient en
outre de changer l’huile et de nettoyer
la crépine d’huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Il convient
également de changer l’huile après les
premiers 1000 km (600 mi) et lorsque
l’indicateur de changement d’huile pas-
se du vert au rouge. Il faut réinitialiser
l’indicateur de changement d’huile
après les premiers 1000 km (600 mi).
(Les instructions concernant la réinitia-
lisation figurent à la page 3-2.)
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale.
N.B.:

S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le Bougie spécifiée :
NGK / CR7E
1. Écartement des électrodes
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
ZAUM00**
1

Couple de serrage :
Bougie :
13 Nm (1.3 m·kgf, 9.4 ft·lbf)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
2
3
4
5
67
8
9
provoquer un bouchon de vapeur
ou “vapor lock”.


Le liquide de frein risque d’atta-
quer les surfaces peintes et le
plastique. Toujours essuyer soi-
gneusement toute trace de liquide
renversé.

L’usure des plaquettes de frein en-
traîne une baisse progressive du
niveau du liquide de frein. Cepen-
dant, si le niveau du liquide de frein
diminue soudainement, il faut faire
contrôler le véhicule par un con-
cessionnaire Yamaha.
FAU22720
Changement du liquide de
frein
Faire changer le liquide de frein par un
concessionnaire Yamaha aux fréquen-
ces spécifiées dans le N.B. figurant
après le tableau des entretiens et grais-
sages périodiques. Il convient éga-
lement de faire remplacer les bagues
d’étanchéité du maître-cylindre de frein
et de l’étrier, ainsi que la durite de frein
aux fréquences indiquées ci-dessous
ou chaque fois qu’elles sont endomma-
gées ou qu’elles fuient.

Bagues d’étanchéité : Remplacer
tous les deux ans.

Durite de frein : Remplacer tous
les quatre ans.
FAU23100
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et
l’état de tous les câbles de commande
avant chaque départ. Il faut en outre lu-
brifier les câbles et leurs extrémités
quand nécessaire. Si un câble est en-
dommagé ou si son fonctionnement est
dur, le faire contrôler et remplacer, si
nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT

FWA10720
Une gaine endommagée va empê-
cher le bon fonctionnement du câble
et entraînera sa rouille. Remplacer
dès que possible tout câble endom-
magé afin d’éviter de créer un état
de conduite dangereux.
Lubrifiant recommandé :
Huile moteur
