Fig. 255: DR-3 Flow Chart & Circuit Diagram (2.0L Turbo) (3 of 3)
DR-4: CHECKING AIRFLOW SENSOR - 2.0L NON-TURBO
Page 1092 of 1333
Fig. 256: DR-4 Flow Chart & Circuit Diagram (2.0L Non-Turbo)
DR-5: CHECKING INTAKE AIR TEMP SENSOR - 2.0L TURBO
Page 1095 of 1333

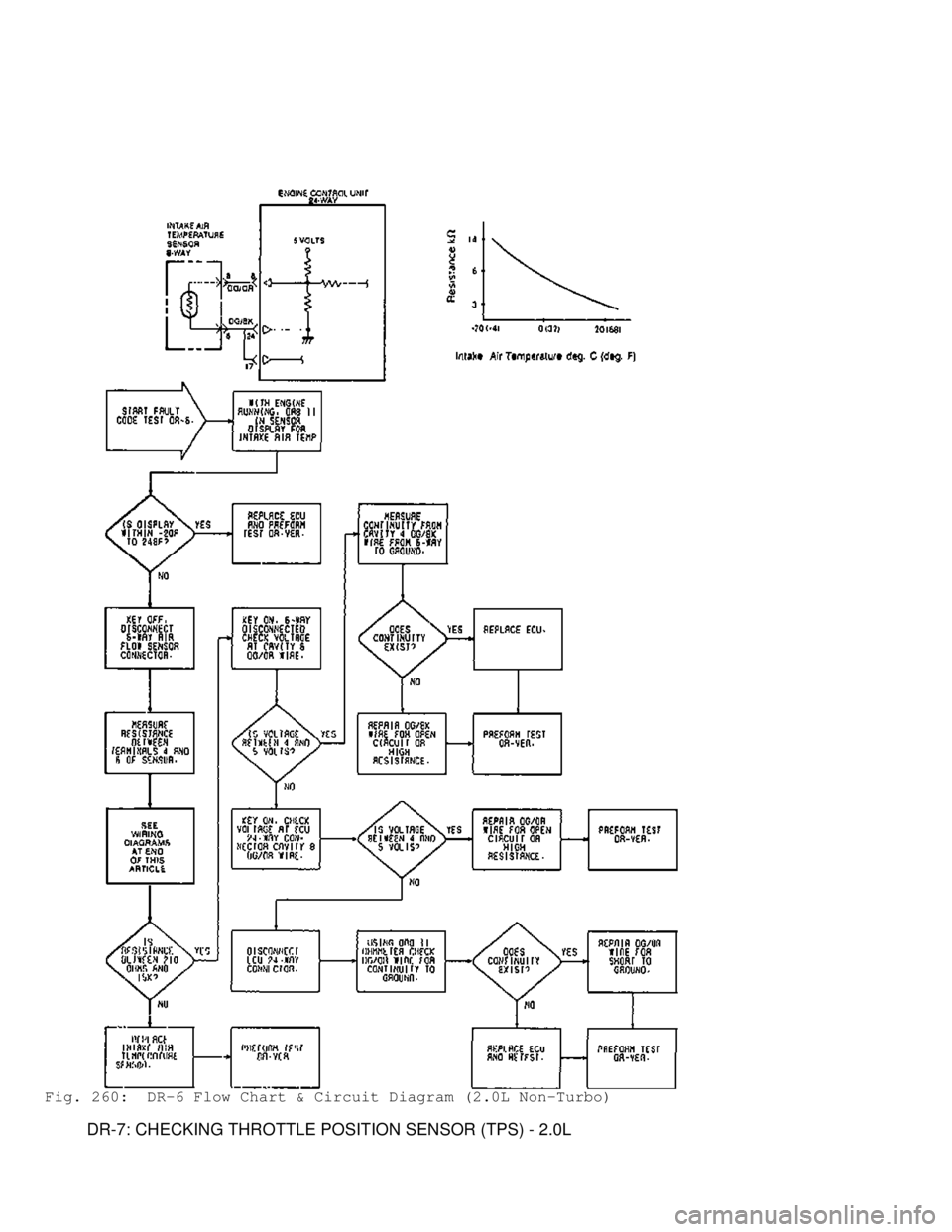

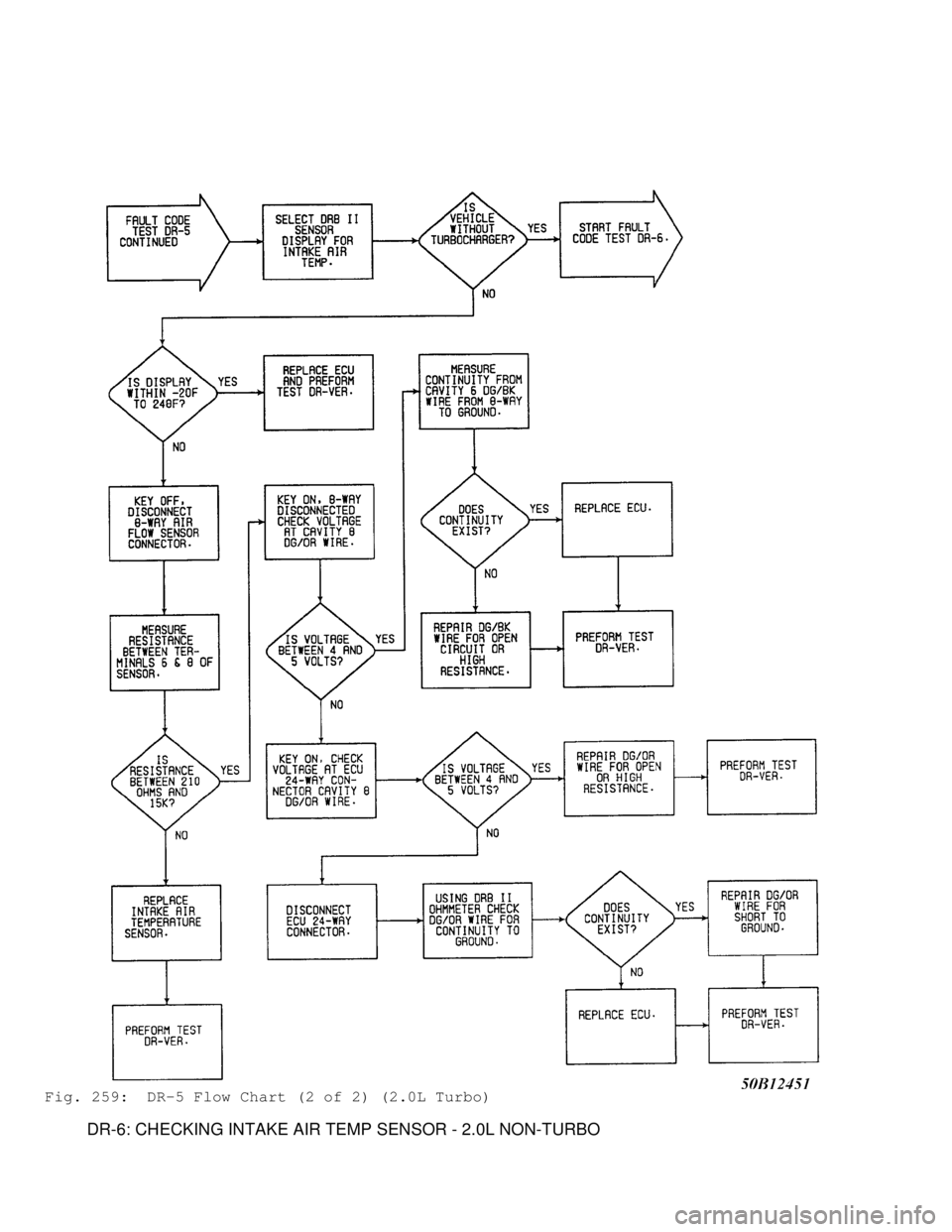

Fig. 259: DR-5 Flow Chart (2 of 2) (2.0L Turbo)
DR-6: CHECKING INTAKE AIR TEMP SENSOR - 2.0L NON-TURBO
Page 1096 of 1333
Fig. 260: DR-6 Flow Chart & Circuit Diagram (2.0L Non-Turbo)
DR-7: CHECKING THROTTLE POSITION SENSOR (TPS) - 2.0L
Page 1099 of 1333
Fig. 263: DR-7 Flow Chart & Circuit Diagram (2.0L) (3 of 3)
DR-8: CHECKING COOLANT TEMPERATURE SENSOR (CTS) - 2.0L
Page 1101 of 1333

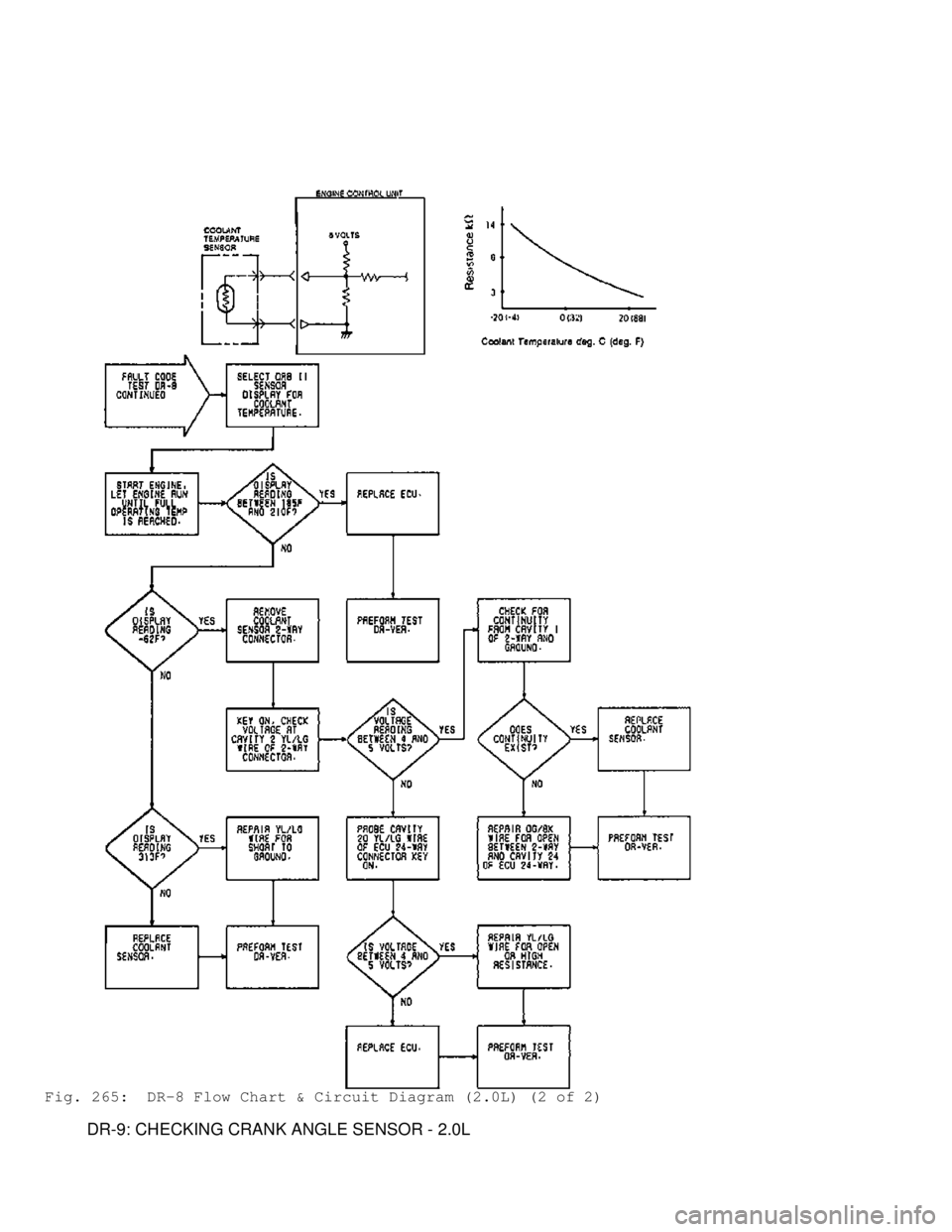

Fig. 265: DR-8 Flow Chart & Circuit Diagram (2.0L) (2 of 2)
DR-9: CHECKING CRANK ANGLE SENSOR - 2.0L
Page 1103 of 1333

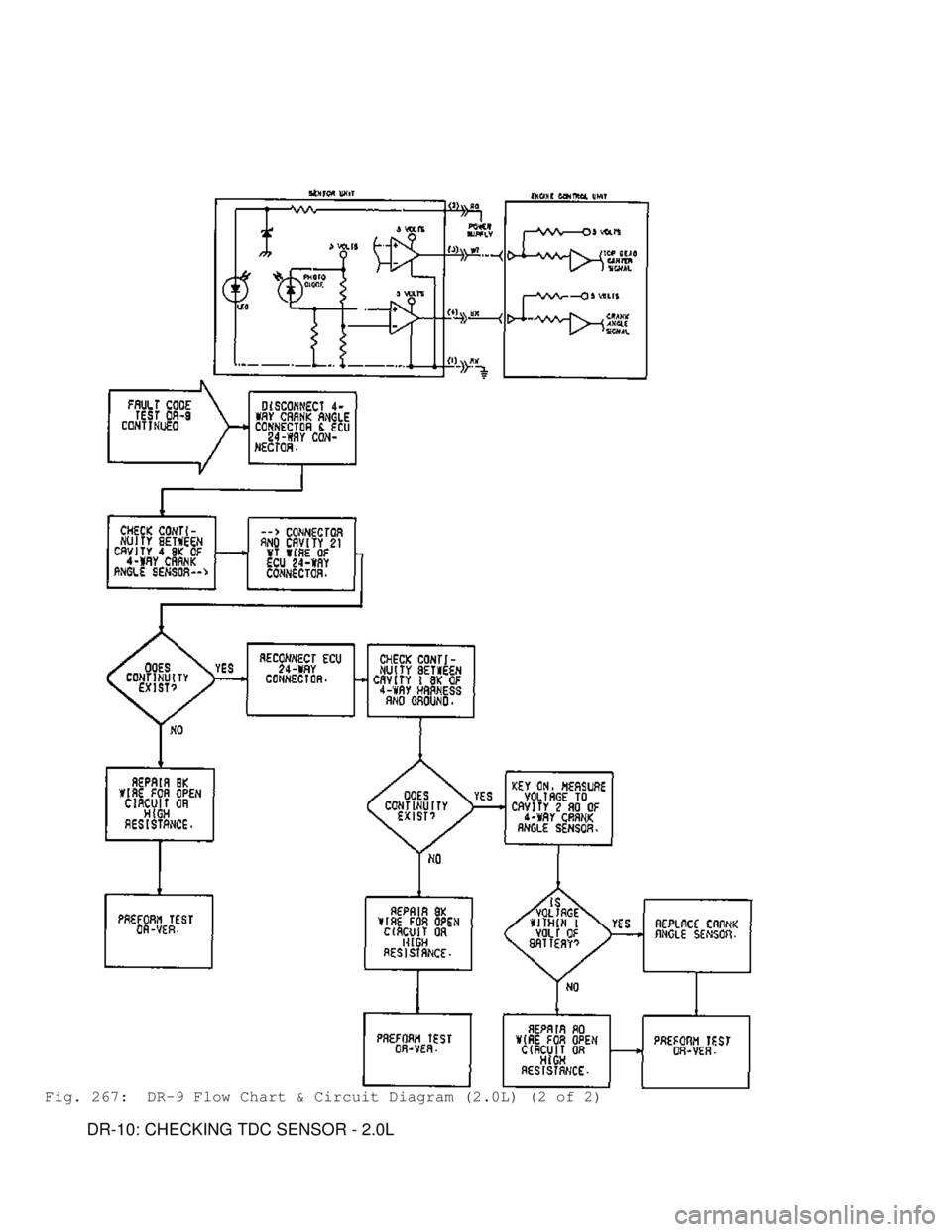

Fig. 267: DR-9 Flow Chart & Circuit Diagram (2.0L) (2 of 2)
DR-10: CHECKING TDC SENSOR - 2.0L
Page 1105 of 1333

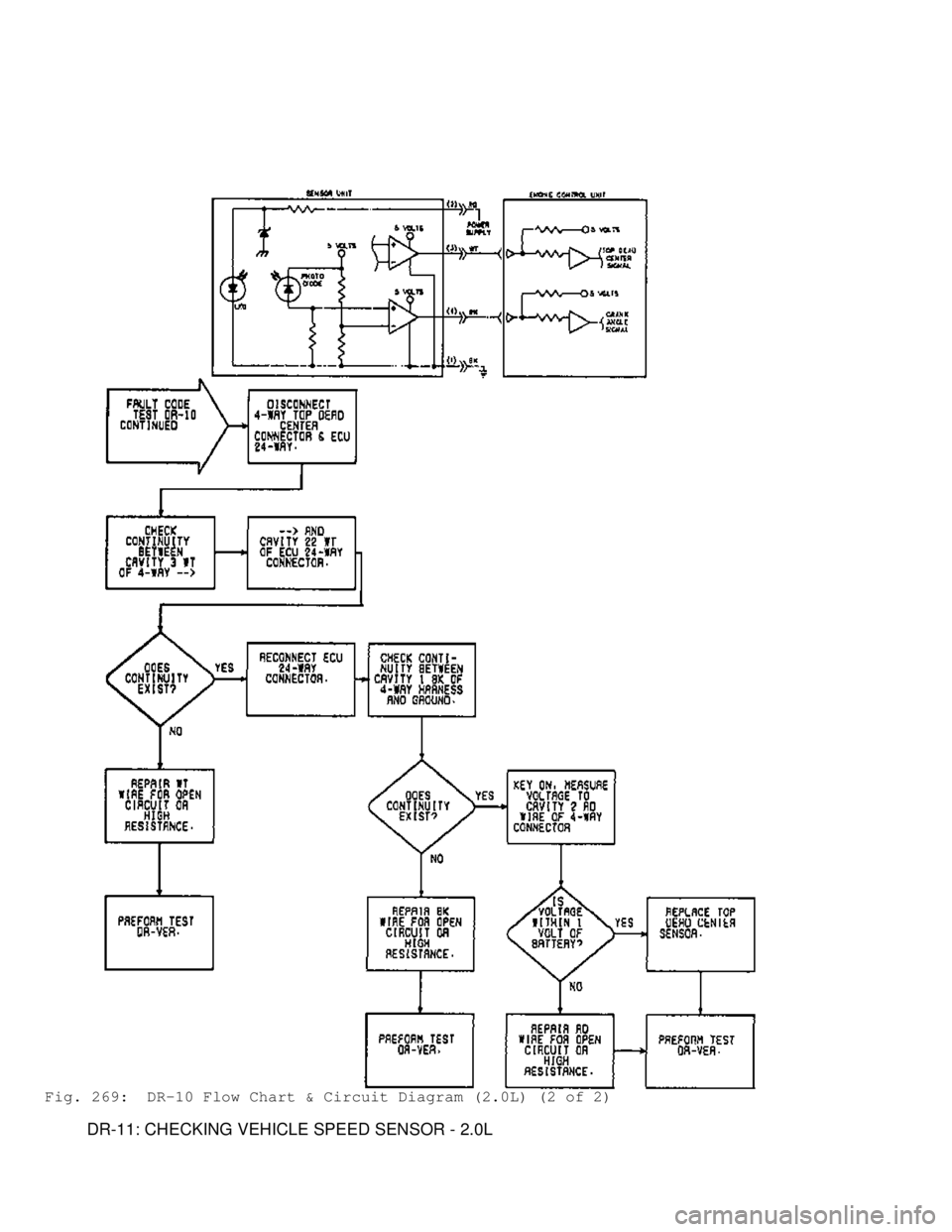

Fig. 269: DR-10 Flow Chart & Circuit Diagram (2.0L) (2 of 2)
DR-11: CHECKING VEHICLE SPEED SENSOR - 2.0L
