2Odkr´ciç 2 Êruby i wyjàç lamp´
zespolonà, pociàgajàc jà w kie-
runku ty∏u samochodu.
3Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
4Wyjàç ˝arówk´.
5Podczas monta˝u ˝arówki wymie-
nione w kroku 3i4czynnoÊci
nale˝y wykonaç w odwrotnej
kolejnoÊci.
6Zamontowaç lamp´ zespolonà.
Podczas montowania lampy zespolonej
wyrównaç prowadnic´ ze szpilkà .
7Wkr´ciç 2 Êruby.
BA
4206-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 420

óUniesiona tylna oÊ
Pod przednie ko∏a pod∏o˝yç wózek
holowniczy.
4307-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Gdy samochód jest holowany
óWersje z nap´dem na dwa ko∏a
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z przednimi lub
wszystkimi ko∏ami uniesionymi nad
powierzchni´ ziemi. Je˝eli samochód
holowany jest z przednimi ko∏ami doty-
kajàcymi pod∏o˝a, mo˝e spowodowaç
to uszkodzenie uk∏adu nap´dowego
i powiàzanych z nim podzespo∏ów lub
w zale˝noÊci od rodzaju uszkodzenia
czy usterki energia elektryczna wytwa-
rzana przez silnik elektryczny (trakcyj-
ny) mo˝e spowodowaç po˝ar.
óWersje z nap´dem na cztery ko∏a
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z wszystkimi ko∏ami
uniesionymi nad powierzchni´ ziemi.
Je˝eli samochód holowany jest z ko∏a-
mi dotykajàcymi pod∏o˝a, mo˝e spo-
wodowaç to uszkodzenie uk∏adu na-
p´dowego i powiàzanych z nim pod-
zespo∏ów, samochód mo˝e odczepiç
si´ od holujàcego go pojazdu lub
w zale˝noÊci od rodzaju uszkodzenia
czy usterki energia elektryczna wy-
twarzana przez silnik elektryczny
(trakcyjny) mo˝e spowodowaç po˝ar.
UWAGA
W celu unikni´cia ryzyka uszko-
dzenia samochodu podczas holo-
wania z osià na platformie
Wersje z blokadà kierownicy: Nie
wolno holowaç samochodu z tylnà
osià na platformie, gdy wy∏àcznik
zap∏onu/przycisk rozruchu prze∏à-
czony jest w stan OFF lub z wy∏àcz-
nika zap∏onu wyj´ty jest kluczyk
(wersje z mechanicznym kluczy-
kiem). Mechanizm blokady kierow-
nicy nie jest wystarczajàco mocny,
aby utrzymaç przednie ko∏a prosto.
Unoszàc ko∏a samochodu, nale˝y
zachowaç wystarczajàcà odleg∏oÊç
przeciwnego koƒca samochodu od
pod∏o˝a. W przeciwnym razie pod-
czas holowania mo˝e dojÊç do
uszkodzenia samochodu.
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 430

Lampka ostrzegawcza uk∏adu hamulcowego (sygna∏ ostrzegawczy)
Lampka ostrzegawcza uk∏adu hamulcowego
Lampka ostrzegawcza wysokiej temperatury p∏ynu w uk∏adzie
ch∏odzenia* (sygna∏ ostrzegawczy)
*: Lampka zaÊwieca si´ na wyÊwietlaczu wielofunkcyjnym.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych435
7

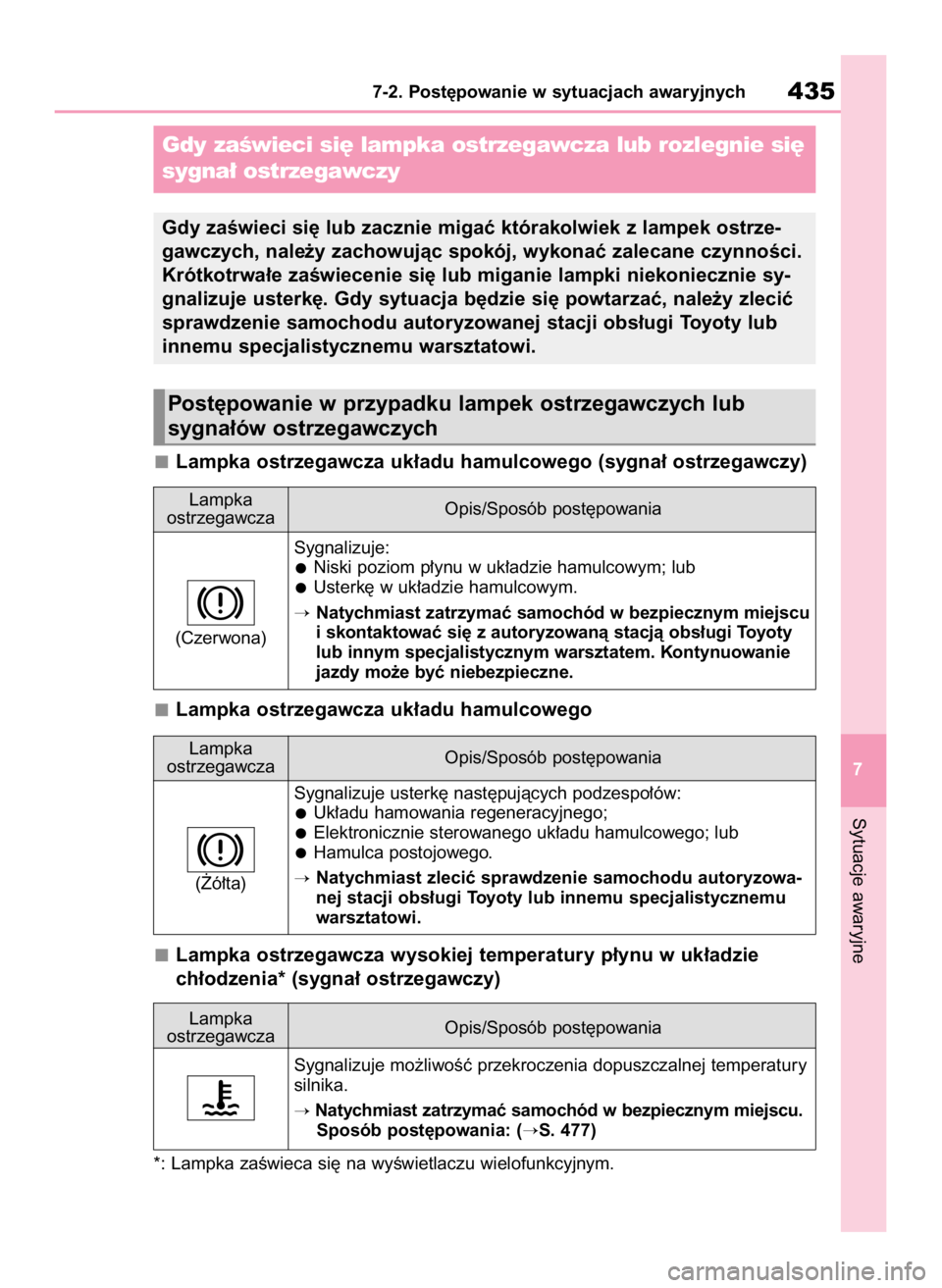

Gdy zaÊwieci si´ lampka ostrzegawcza lub rozlegnie si´
sygna∏ ostrzegawczy
Gdy zaÊwieci si´ lub zacznie migaç którakolwiek z lampek ostrze-
gawczych, nale˝y zachowujàc spokój, wykonaç zalecane czynnoÊci.
Krótkotrwa∏e zaÊwiecenie si´ lub miganie lampki niekoniecznie sy-
gnalizuje usterk´. Gdy sytuacja b´dzie si´ powtarzaç, nale˝y zleciç
sprawdzenie samochodu autoryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi.
Post´powanie w przypadku lampek ostrzegawczych lub
sygna∏ów ostrzegawczych
Lampka
ostrzegawczaOpis/Sposób post´powania
Sygnalizuje:
Niski poziom p∏ynu w uk∏adzie hamulcowym; lub
Usterk´ w uk∏adzie hamulcowym.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem. Kontynuowanie
jazdy mo˝e byç niebezpieczne.
Lampka
ostrzegawczaOpis/Sposób post´powania
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
Uk∏adu hamowania regeneracyjnego;
Elektronicznie sterowanego uk∏adu hamulcowego; lub
Hamulca postojowego.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka
ostrzegawcza(Czerwona)
(˚ó∏ta)
Opis/Sposób post´powania
Sygnalizuje mo˝liwoÊç przekroczenia dopuszczalnej temperatury
silnika.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu.
Sposób post´powania: (
S. 477)
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 435

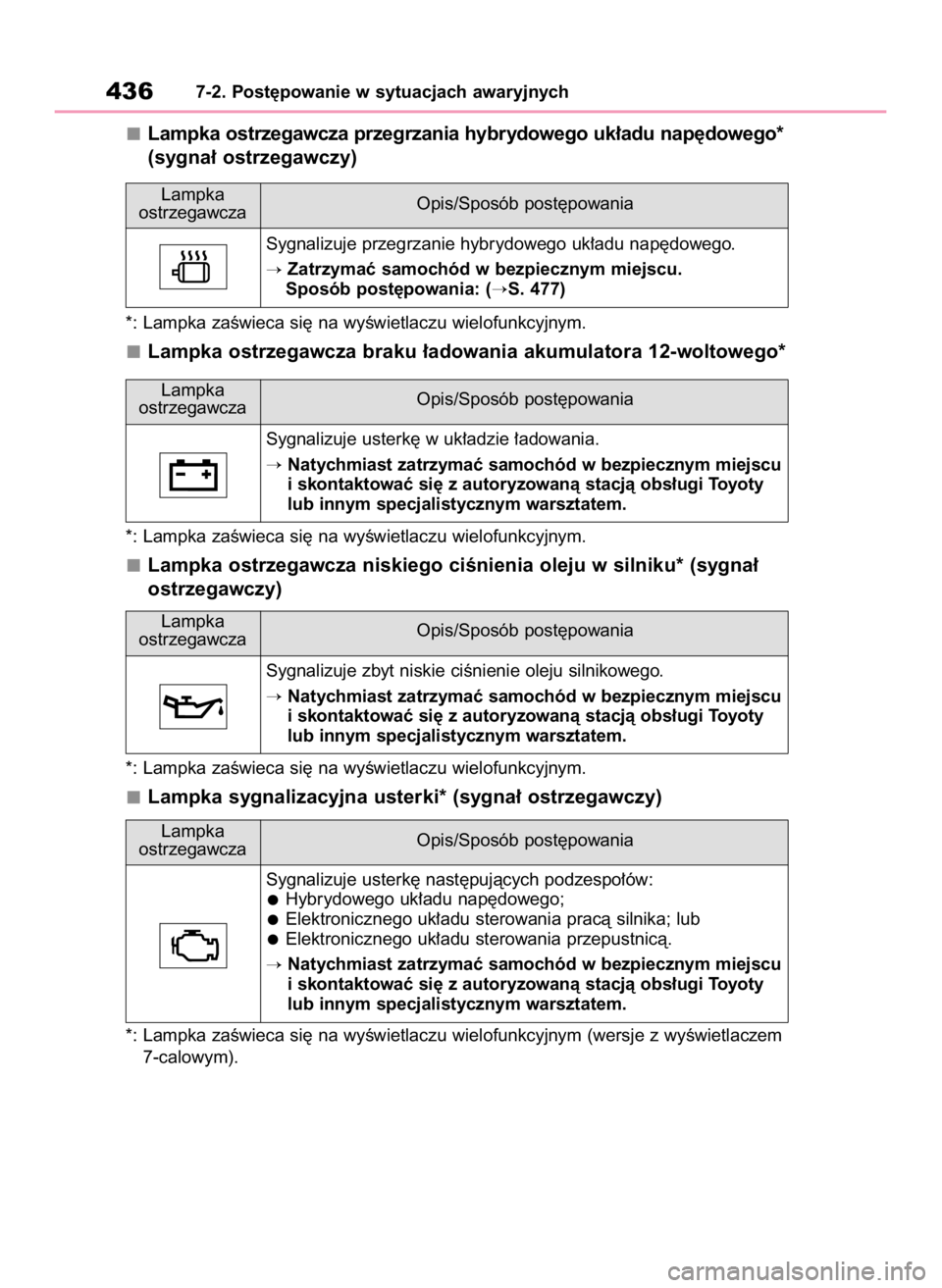

Lampka ostrzegawcza przegrzania hybrydowego uk∏adu nap´dowego*
(sygna∏ ostrzegawczy)
*: Lampka zaÊwieca si´ na wyÊwietlaczu wielofunkcyjnym.
Lampka ostrzegawcza braku ∏adowania akumulatora 12-woltowego*
*: Lampka zaÊwieca si´ na wyÊwietlaczu wielofunkcyjnym.
Lampka ostrzegawcza niskiego ciÊnienia oleju w silniku* (sygna∏
ostrzegawczy)
*: Lampka zaÊwieca si´ na wyÊwietlaczu wielofunkcyjnym.
Lampka sygnalizacyjna usterki* (sygna∏ ostrzegawczy)
*: Lampka zaÊwieca si´ na wyÊwietlaczu wielofunkcyjnym (wersje z wyÊwietlaczem
7-calowym).
4367-2. Post´powanie w sytuacjach awaryjnych
Lampka
ostrzegawczaOpis/Sposób post´powania
Sygnalizuje zbyt niskie ciÊnienie oleju silnikowego.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem. Lampka
ostrzegawczaOpis/Sposób post´powania
Sygnalizuje usterk´ w uk∏adzie ∏adowania.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem. Lampka
ostrzegawczaOpis/Sposób post´powania
Sygnalizuje przegrzanie hybrydowego uk∏adu nap´dowego.
Zatrzymaç samochód w bezpiecznym miejscu.
Sposób post´powania: (
S. 477)
Lampka
ostrzegawczaOpis/Sposób post´powania
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
Hybrydowego uk∏adu nap´dowego;
Elektronicznego uk∏adu sterowania pracà silnika; lub
Elektronicznego uk∏adu sterowania przepustnicà.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 436

Lampka ostrzegawcza uk∏adu poduszek powietrznych (sygna∏
ostrzegawczy)
Lampka ostrzegawcza uk∏adu zapobiegania blokowaniu kó∏ podczas
hamowania „ABS”
Lampka ostrzegawcza nieprawid∏owego u˝ycia peda∏u* (sygna∏
ostrzegawczy)
*: Lampka zaÊwieca si´ na wyÊwietlaczu wielofunkcyjnym.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych437
7 Lampka
ostrzegawczaOpis/Sposób post´powania
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
Uk∏adu zapobiegania blokowaniu kó∏ podczas hamowania
(ABS); lub
Uk∏adu wspomagania hamowania awaryjnego.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka
ostrzegawczaOpis/Sposób post´powania
Gdy rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje usterk´ nast´pujàcych uk∏adów:
Uk∏adu pierwszeƒstwa hamulca zasadniczego;
Uk∏adu kontroli ruszania.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Sygnalizuje przestawienie dêwigni przek∏adni nap´dowej i za-
dzia∏anie uk∏adu kontroli ruszania, gdy wciÊni´ty zosta∏ peda∏
przyspieszenia.
Natychmiast zwolniç peda∏ przyspieszenia.
Gdy nie rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje, ˝e peda∏ przyspieszenia i peda∏ hamulca zasadni-
czego zosta∏y naciÊni´te jednoczeÊnie oraz informuje, ˝e dzia∏a
uk∏ad pierwszeƒstwa hamulca zasadniczego.
Zwolniç peda∏ przyspieszenia i wcisnàç peda∏ hamulca
zasadniczego.
Lampka
ostrzegawczaOpis/Sposób post´powania
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
Uk∏adu poduszek powietrznych; lub
Uk∏adu napinaczy pasów bezpieczeƒstwa.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 437

Sygnalizacja ostrzegawcza
W pewnych sytuacjach, np. w ha∏aÊliwym
miejscu lub przy g∏oÊno nastawionym
systemie audio, sygnalizacja ostrzegaw-
cza mo˝e nie byç s∏yszalna.
Czujnik obcià˝enia przedniego fote-
la pasa˝era, sygnalizacja niezapi´te-
go pasa bezpieczeƒstwa pasa˝era
i sygna∏ ostrzegawczy
Je˝eli na przednim fotelu pasa˝era
zostanà umieszczone baga˝e, czujnik
mo˝e zarejestrowaç obcià˝enie, co
spowoduje miganie lampki i rozlegnie
si´ sygna∏ ostrzegawczy mimo braku
pasa˝era na fotelu.W przypadku umieszczenia na przed-
nim fotelu pasa˝era dodatkowej po-
duszki czujnik mo˝e nie zareagowaç
na obecnoÊç pasa˝era i sygnalizacja
niezapi´tego pasa bezpieczeƒstwa
nie b´dzie dzia∏aç prawid∏owo.
Gdy podczas jazdy zaÊwieci si´
lampka sygnalizacyjna usterki
W niektórych wersjach w przypadku ca∏-
kowitego opró˝nienia zbiornika paliwa za-
Êwieca si´ lampka sygnalizacyjna usterki.
Je˝eli zbiornik paliwa jest pusty, nale˝y
natychmiast uzupe∏niç paliwo. Lampka
ta po kilku jazdach zgaÊnie.
Je˝eli lampka sygnalizacyjna usterki nie
zgaÊnie, nale˝y jak najszybciej skontak-
4427-2. Post´powanie w sytuacjach awaryjnych

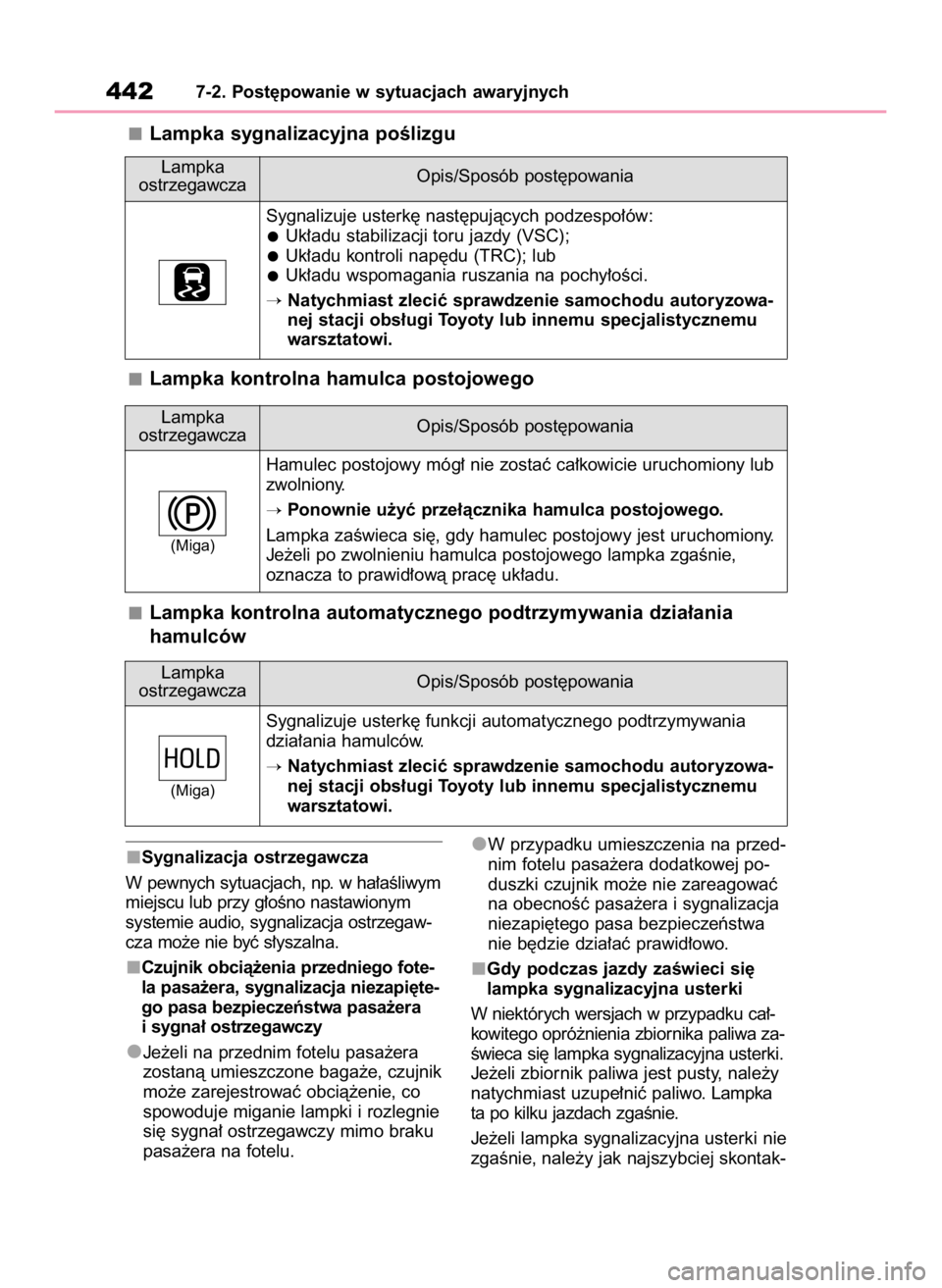

Lampka sygnalizacyjna poÊlizgu
Lampka kontrolna hamulca postojowego
Lampka kontrolna automatycznego podtrzymywania dzia∏ania
hamulców
Lampka
ostrzegawczaOpis/Sposób post´powania
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
Uk∏adu stabilizacji toru jazdy (VSC);
Uk∏adu kontroli nap´du (TRC); lub
Uk∏adu wspomagania ruszania na pochy∏oÊci.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka
ostrzegawczaOpis/Sposób post´powania
Hamulec postojowy móg∏ nie zostaç ca∏kowicie uruchomiony lub
zwolniony.
Ponownie u˝yç prze∏àcznika hamulca postojowego.
Lampka zaÊwieca si´, gdy hamulec postojowy jest uruchomiony.
Je˝eli po zwolnieniu hamulca postojowego lampka zgaÊnie,
oznacza to prawid∏owà prac´ uk∏adu.
(Miga)
Lampka
ostrzegawczaOpis/Sposób post´powania
Sygnalizuje usterk´ funkcji automatycznego podtrzymywania
dzia∏ania hamulców.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
(Miga)
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 442

„Uk∏ad kontroli trakcji WY¸.”
óTyp B
„Uk∏ad kontroli trakcji WY¸.”A
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych481
7
OSTRZE˚ENIE
Podczas prób uwolnienia samo-
chodu
Podczas prób uwolnienia samochodu
poprzez naprzemienne ruszanie do
przodu i do ty∏u w pobli˝u nie mo˝e byç
˝adnych innych pojazdów, obiektów
i ludzi. Gdy ko∏a odzyskajà przyczep-
noÊç, samochód mo˝e nagle ruszyç do
przodu lub do ty∏u. Nale˝y zachowaç
maksymalnà ostro˝noÊç.
Podczas przestawiania dêwigni
przek∏adni nap´dowej
Nie nale˝y zmieniaç po∏o˝enia
dêwigni przek∏adni nap´dowej przy
wciÊni´tym pedale przyspieszenia.
Mo˝e to spowodowaç gwa∏towne ru-
szenie samochodu i doprowadziç do
wypadku, w wyniku którego mo˝e
dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Zwolniç hamulec postojowy, przesta-
wiajàc dêwigni´ przek∏adni nap´dowej
w po∏o˝enie N. (
S. 202)
UWAGA
W celu ograniczenia ryzyka
uszkodzenia przek∏adni nap´do-
wej i innych podzespo∏ów
Nie dopuszczaç do wirowania przed-
nich kó∏ w miejscu i nie wciskaç peda-
∏u przyspieszenia bardziej, ni˝ to jest
konieczne.
Je˝eli opisane powy˝ej próby uwol-
nienia samochodu oka˝à si´ nie-
skuteczne, dobrze jest spróbowaç
innych rozwiàzaƒ, na przyk∏ad holo-
wania.
21 Yaris Cross HV OM52N75E 7/22/22 5:35 PM Page 481

Zmiana za pomocà systemu
nawigacji/systemu multime-
dialnego (wersje z 7-calowym
lub 8-calowym systemem mul-
timedialnym)
1Nacisnàç przycisk „MENU”.
2Na ekranie menu wybraç „Konfi-
guracja”.
3Na ekranie konfiguracji, wybraç
„Pojazd”.
4Wybraç „Indywidualne ustawienia
pojazdu”.
Mo˝liwa jest zmiana niektórych usta-
wieƒ. Poni˝ej szczegó∏owo opisana jest
lista dost´pnych ustawieƒ.
Zmiana za pomocà przycisków
sterowania zespo∏em wskaêni-
ków
1Nacisnàç przycisk /
(wersje z wyÊwietlaczem 4,2-ca-
lowym) lub / (wersje
z wyÊwietlaczem 7-calowym) ste-
rowania zespo∏em wskaêników,
a nast´pnie wybraç .2Nacisnàç przycisk /
(wersje z wyÊwietlaczem 4,2-ca-
lowym) lub / (wersje
z wyÊwietlaczem 7-calowym) ste-
rowania zespo∏em wskaêników,
a nast´pnie wybraç ˝àdane
ustawienie.
3Nacisnàç lub przytrzymaç wci-
Êni´ty przycisk .
Dost´pne ustawienia b´dà si´ ró˝niç
w zale˝noÊci od tego, czy przycisk
zosta∏ przytrzymany, czy tylko krótko
wciÊni´ty. Nale˝y post´powaç zgodnie
z wyÊwietlanymi na ekranie informacjami.
4948-2. Ustawienia w∏asne
Funkcje podlegajàce
zmianie ustawieƒ
Ró˝norodne elektronicznie ste-
rowane funkcje w tym samocho-
dzie majà mo˝liwoÊç zmiany
ustawieƒ niektórych parame-
trów. Ustawienia te mogà zostaç
zmienione za pomocà wyÊwietla-
cza wielofunkcyjnego, systemu
nawigacji/systemu multimedial-
nego lub przez autoryzowanà
stacj´ obs∏ugi Toyoty lub inny
specjalistyczny warsztat.
Zmiana ustawieƒ
OSTRZE˚ENIE
Ârodki ostro˝noÊci podczas
zmiany ustawieƒ
Poniewa˝ podczas dokonywania
zmiany ustawieƒ hybrydowy uk∏ad
nap´dowy powinien byç uruchomiony,
samochód musi byç zaparkowany
w odpowiednio wentylowanym miejscu.
W zamkni´tym pomieszczeniu, np.
w gara˝u, mogà gromadziç si´ zawie-
rajàce trujàcy tlenek w´gla (CO)
spaliny, przedostajàc si´ równie˝ do
wn´trza samochodu. Grozi to Êmier-
cià lub powa˝nym zagro˝eniem dla
zdrowia.
UWAGA
Podczas zmiany ustawieƒ
W celu unikni´cia ryzyka roz∏adowa-
nia akumulatora 12-woltowego nale˝y
upewniç si´, ˝e hybrydowy uk∏ad na-
p´dowy jest uruchomiony.
21 Yaris Cross HV OM52N75E 7/22/22 5:35 PM Page 494
