2023 TOYOTA PROACE Active safety brake

3
Indice
Cambio automatico 168Selettore di guida (elettrico) 172Modalità di guida (elettriche) 174Stop & Start 174Rilevamento bassa pressione d egli pneumatici 176Uso degli ausili alla guida e alla manovra - Raccomandazioni generali 178Head-up display 180Memorizzazione delle velocità 182Riconoscimento limite di velocità e raccomandazioni 182Limitatore di velocità 185Controllo velocità di crociera - raccomandazioni specifiche 187Controllo velocità di crociera 188Controllo velocità di crociera adattivo 191Active Safety Brake con Allarme rischio di collisione e Assistenza frenata di emergenza intelligente 195Sistema di allarme allontanamento dalla corsia 198Rilevamento distrazione 199Sistema di monitoraggio punti ciechi 200Sensori di parcheggio 202VisioPark Light 203Visione posteriore dall'alto 204
7Informazioni pratiche
Compatibilità dei carburanti 208Rifornimento 208Prevenzione di rifornimento con carburante sbagliato (Diesel) 210Sistema di ricarica (elettrico) 2 11Ricarica della batteria di trazione (Elettrico) 219Modalità di risparmio energetico 223
Catene da neve 224Dispositivo di traino 225Barre sul tetto / portapacchi 225Cofano 227Vano motore 228Controllo dei livelli 229Controlli rapidi 231AdBlue® (motori diesel) 234Rotazione libera delle ruote 237Consigli sulla cura e sulla manutenzione 238
8In caso di veicolo in panne
Triangolo di avvertenza 241Assenza di carburante (Diesel) 241Cassetta degli attrezzi 242Kit di riparazione temporanea forature 243Ruota di scorta 248Sostituzione di una lampadina 252Sostituzione di un fusibile 258Batteria da 12 V / Batteria ausiliaria 261Traino del veicolo 265
9Dati tecnici
Dati tecnici del motore e carichi trainati 268Motori diesel 269Motore elettrico 273Dimensioni 275Contrassegni di identificazione 277
10Sistema audio Bluetooth®
Passaggi preliminari 279Comandi al volante 280Menu 281Radio 281Radio DAB (Digital Audio Broadcasting) 283Sistemi Multimediali 284
Telefono 287Domande frequenti 290
11TOYOTA Pro Touch
Passaggi preliminari 293Comandi al volante 294Menu 295Applicazione 297Radio 297Radio DAB (Digital Audio Broadcasting) 299Sistemi Multimediali 300Telefono 301Impostazioni 305Domande frequenti 307
12 TOYOTA Pro Touch con sistema di navigazione
Passaggi preliminari 310Comandi al volante 3 11Menu 3 11Comandi vocali 313Navigazione 317Navigazione connessa 320Applicazione 322Radio 325Radio DAB (Digital Audio Broadcasting) 327Sistemi Multimediali 327Telefono 329Impostazioni 332Domande frequenti 335
13Registratori dati eventi
 ■Indice alfabetico

16
Da fermo, per immobilizzare il veicolo:► Tenere tirata la leva di comando per circa 7 - 15 secondi, fino all'accensione della spia sul quadro strumenti.Se questa procedura non funziona, mettere in sicurezza il veicolo:► Parcheggiare su una superficie pianeggiante.► Con il cambio manuale, innestare una marcia.
► Con cambio automatico o selettore di guida, selezionare P , quindi posizionare il cuneo in dotazione sotto una delle ruote.Quindi eseguire (2).
FrenataFissa.È stato rilevato un guasto minore nel sistema frenante.Guidare con attenzione.Eseguire (3).
Allarme rischio di collisione/Active Safety BrakeLampeggiante.Il sistema aziona i freni e il veicolo riduce istantaneamente la velocità di collisione con il veicolo che precede.Fissa, accompagnata da un messaggio e da un segnale acustico.Il sistema ha un'anomalia.Eseguire (3).
Fissa, accompagnata dalla visualizzazione di un messaggio.Il sistema è stato attivato tramite il menu di configurazione veicolo.Per ulteriori informazioni, fare riferimento alla sezione Guida.
Regolazione anti-slittamento (ASR) / Controllo dinamico della stabilità (DSC)Lampeggiante.
La regolazione DSC/ASR viene attivata in caso di perdita di aderenza o della traiettoria.Fissa.Il sistema DSC/ASR ha un'anomalia.Eseguire (3).
Anomalia del freno di emergenza (con freno di stazionamento elettrico)Fissa, accompagnata dal messaggio "Anomalia freno di stazionamento".La frenata di emergenza non garantisce prestazioni ottimali.Se il rilascio automatico non è disponibile, utilizzare il rilascio manuale o eseguire (3).
Assistenza alla partenza in salitaFissa, accompagnata dal messaggio "Anomalia sistema anti-ribaltamento".Il sistema ha un'anomalia.Eseguire (3).
Regolazione anti-slittamento (ASR) / Controllo dinamico della stabilità (DSC)Fissa.Il sistema è disattivato.Premere il pulsante per riattivarlo.Il sistema DSC/ASR si attiva automaticamente all'avviamento del veicolo e a partire da 50 km/h circa.
Bassa pressione degli pneumatici
Fissa, accompagnata da un segnale acustico e da un messaggio.La pressione di una o più ruote è troppo bassa.Controllare la pressione degli pneumatici non appena possibile.Reinizializzare il sistema di rilevamento dopo aver regolato la pressione.Spia di allarme bassa pressione di gonfiaggio lampeggiante, quindi fissa e spia di allarme Manutenzione accesa fissa.Il sistema di monitoraggio pressione pneumatici è difettoso.Il rilevamento bassa pressione di gonfiaggio non viene più monitorato.Controllare la pressione degli pneumatici non appena possibile, quindi eseguire (3).

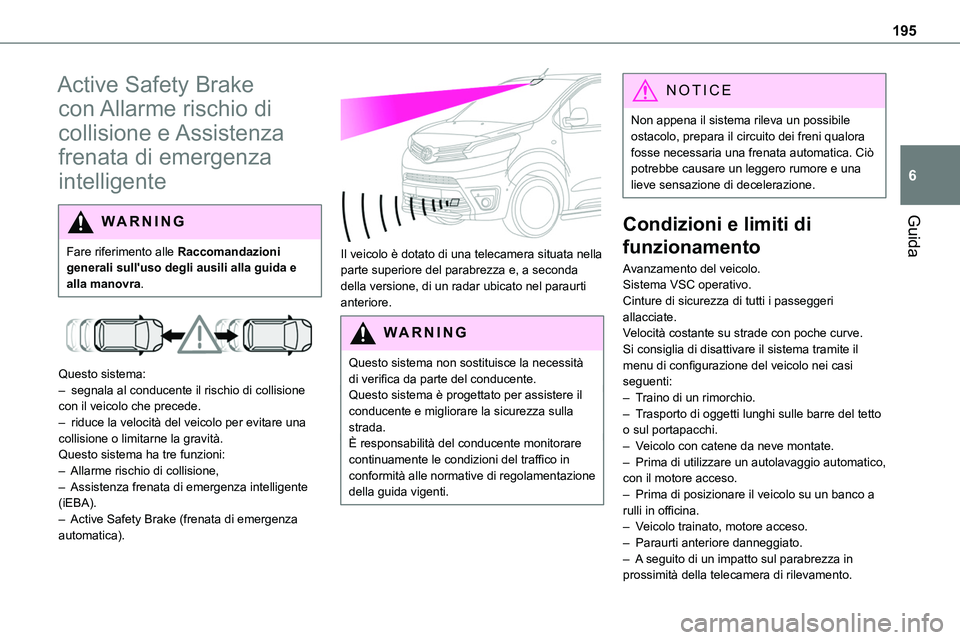

195
Guida
6
Active Safety Brake
con Allarme rischio di
collisione e Assistenza
frenata di emergenza
intelligente
WARNI NG
Fare riferimento alle Raccomandazioni generali sull'uso degli ausili alla guida e alla manovra.


Questo sistema:– segnala al conducente il rischio di collisione con il veicolo che precede.– riduce la velocità del veicolo per evitare una collisione o limitarne la gravità.Questo sistema ha tre funzioni:– Allarme rischio di collisione,– Assistenza frenata di emergenza intelligente (iEBA).– Active Safety Brake (frenata di emergenza automatica).

Il veicolo è dotato di una telecamera situata nella parte superiore del parabrezza e, a seconda della versione, di un radar ubicato nel paraurti anteriore.
W ARNI NG
Questo sistema non sostituisce la necessità di verifica da parte del conducente.Questo sistema è progettato per assistere il conducente e migliorare la sicurezza sulla strada.È responsabilità del conducente monitorare continuamente le condizioni del traffico in conformità alle normative di regolamentazione della guida vigenti.
NOTIC E
Non appena il sistema rileva un possibile ostacolo, prepara il circuito dei freni qualora fosse necessaria una frenata automatica. Ciò potrebbe causare un leggero rumore e una lieve sensazione di decelerazione.
Condizioni e limiti di
funzionamento
Avanzamento del veicolo.Sistema VSC operativo.Cinture di sicurezza di tutti i passeggeri allacciate.Velocità costante su strade con poche curve.Si consiglia di disattivare il sistema tramite il menu di configurazione del veicolo nei casi seguenti:– Traino di un rimorchio.– Trasporto di oggetti lunghi sulle barre del tetto o sul portapacchi.– Veicolo con catene da neve montate.– Prima di utilizzare un autolavaggio automatico, con il motore acceso.– Prima di posizionare il veicolo su un banco a rulli in officina.– Veicolo trainato, motore acceso.– Paraurti anteriore danneggiato.– A seguito di un impatto sul parabrezza in prossimità della telecamera di rilevamento.

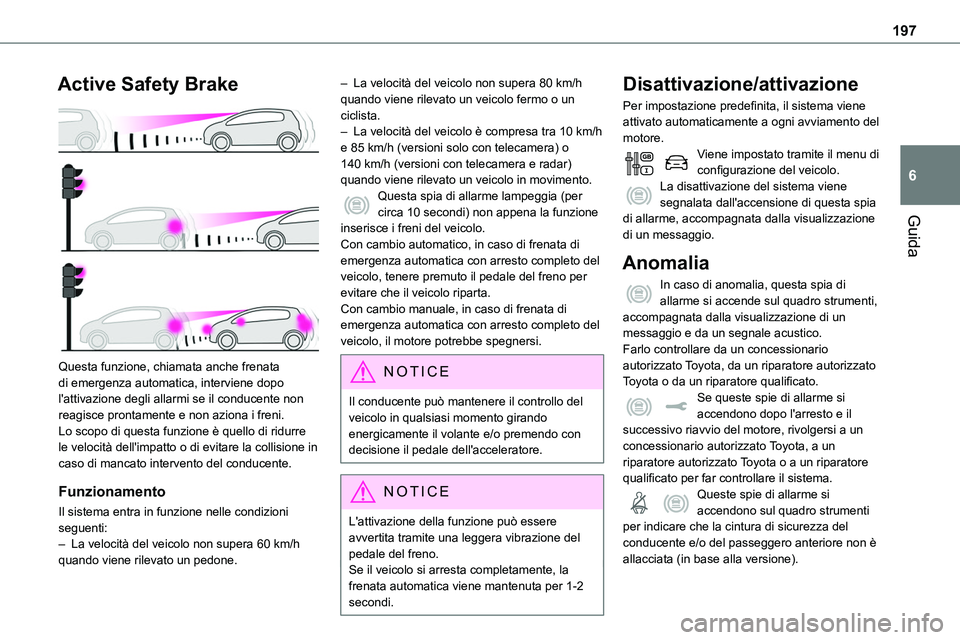

197
Guida
6
Active Safety Brake

Questa funzione, chiamata anche frenata di emergenza automatica, interviene dopo l'attivazione degli allarmi se il conducente non reagisce prontamente e non aziona i freni.Lo scopo di questa funzione è quello di ridurre le velocità dell'impatto o di evitare la collisione in caso di mancato intervento del conducente.
Funzionamento
Il sistema entra in funzione nelle condizioni seguenti:– La velocità del veicolo non supera 60 km/h quando viene rilevato un pedone.
– La velocità del veicolo non supera 80 km/h quando viene rilevato un veicolo fermo o un ciclista.– La velocità del veicolo è compresa tra 10 km/h e 85 km/h (versioni solo con telecamera) o 140 km/h (versioni con telecamera e radar) quando viene rilevato un veicolo in movimento.Questa spia di allarme lampeggia (per circa 10 secondi) non appena la funzione
inserisce i freni del veicolo.Con cambio automatico, in caso di frenata di emergenza automatica con arresto completo del veicolo, tenere premuto il pedale del freno per evitare che il veicolo riparta.Con cambio manuale, in caso di frenata di emergenza automatica con arresto completo del veicolo, il motore potrebbe spegnersi.
NOTIC E
Il conducente può mantenere il controllo del veicolo in qualsiasi momento girando energicamente il volante e/o premendo con decisione il pedale dell'acceleratore.
NOTIC E
L'attivazione della funzione può essere avvertita tramite una leggera vibrazione del pedale del freno.Se il veicolo si arresta completamente, la
frenata automatica viene mantenuta per 1-2 secondi.
Disattivazione/attivazione
Per impostazione predefinita, il sistema viene attivato automaticamente a ogni avviamento del motore.Viene impostato tramite il menu di configurazione del veicolo.La disattivazione del sistema viene segnalata dall'accensione di questa spia di allarme, accompagnata dalla visualizzazione
di un messaggio.
Anomalia
In caso di anomalia, questa spia di allarme si accende sul quadro strumenti, accompagnata dalla visualizzazione di un messaggio e da un segnale acustico.Farlo controllare da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.Se queste spie di allarme si accendono dopo l'arresto e il successivo riavvio del motore, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato per far controllare il sistema.Queste spie di allarme si accendono sul quadro strumenti per indicare che la cintura di sicurezza del conducente e/o del passeggero anteriore non è allacciata (in base alla versione).

252
WARNI NG
Dopo la sostituzione di una ruotaStivare la ruota bucata nel supporto.Recarsi prontamente presso un concessionario autorizzato Toyota, un riparatore autorizzato Toyota o un riparatore qualificato.Far controllare lo pneumatico bucato. Dopo
il controllo, il tecnico fornirà indicazioni sull'eventuale possibilità di riparazione o sulla necessità di sostituzione dello pneumatico.
NOTIC E
È necessario disabilitare alcune funzioni di assistenza alla guida, ad es., Active Safety Brake.
NOTIC E
Se il veicolo è dotato della funzione di rilevamento bassa pressione degli pneumatici, controllare la pressione degli pneumatici e reinizializzare il sistema.Per ulteriori informazioni sulla funzione di Rilevamento bassa pressione, fare riferimento alla sezione corrispondente.
NOTIC E
Rilevamento bassa pressione degli pneumaticiIl cerchio in acciaio della ruota di scorta non è dotato di sensore.
NOTIC E
Ruota e cerchioDurante il rimontaggio della ruota, rimontare il cerchio, iniziando dall'allineamento dell'intaglio con la valvola, quindi spingendo il cerchio in posizione lungo tutto il bordo con il palmo della mano.
Sostituzione di una
lampadina
NOTIC E
In alcune condizioni meteo (ad es. in presenza di temperatura bassa o umidità), l'appannamento della superficie interna della
lente dei fari e delle luci posteriori è normale, e scomparirà dopo l'accensione delle luci per qualche minuto.
WARNI NG
I fari sono dotati di lenti in policarbonato con vernice protettiva:– Non pulirli con un panno asciutto o abrasivo, con un prodotto detergente o un solvente.– Utilizzare una spugna con acqua e sapone o un prodotto a pH neutro.– Se si utilizza un getto ad alta pressione in punti particolarmente sporchi, non puntare la lancia verso i fari, le luci o i relativi contorni per un periodo prolungato, per evitare di danneggiare la vernice protettiva e le guarnizioni di tenuta.

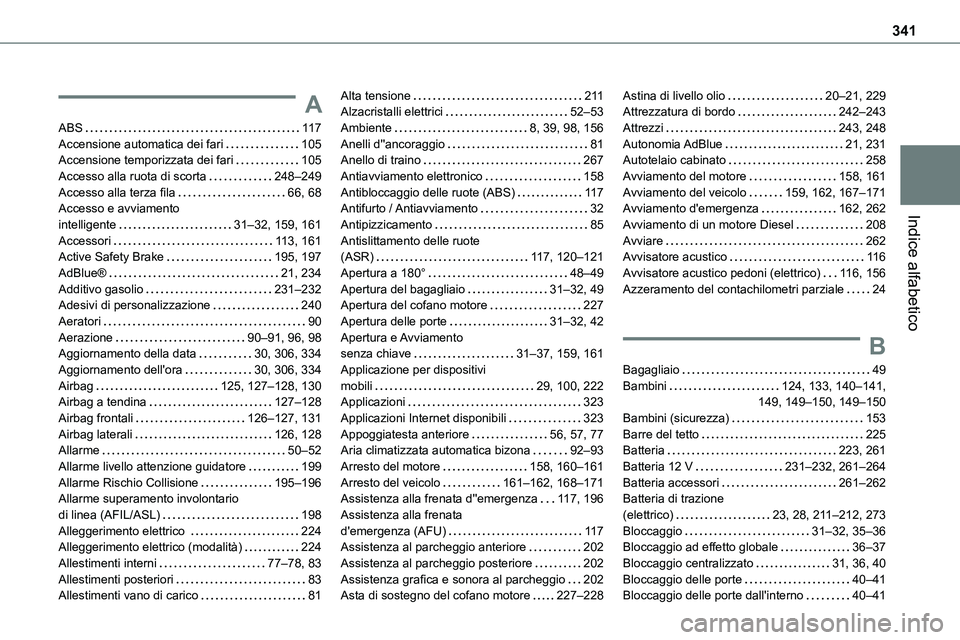

341
Indice alfabetico
A
ABS 11 7Accensione automatica dei fari 105Accensione temporizzata dei fari 105Accesso alla ruota di scorta 248–249Accesso alla terza fila 66, 68Accesso e avviamento
intelligente 31–32, 159, 161Accessori 11 3, 161Active Safety Brake 195, 197AdBlue® 21, 234Additivo gasolio 231–232Adesivi di personalizzazione 240Aeratori 90Aerazione 90–91, 96, 98Aggiornamento della data 30, 306, 334Aggiornamento dell'ora 30, 306, 334Airbag 125, 127–128, 130Airbag a tendina 127–128Airbag frontali 126–127, 131Airbag laterali 126, 128Allarme 50–52Allarme livello attenzione guidatore 199Allarme Rischio Collisione 195–196Allarme superamento involontario di linea (AFIL/ASL) 198Alleggerimento elettrico 224Alleggerimento elettrico (modalità) 224Allestimenti interni 77–78, 83Allestimenti posteriori 83Allestimenti vano di carico 81
Alta tensione 2 11Alzacristalli elettrici 52–53Ambiente 8, 39, 98, 156Anelli d''ancoraggio 81Anello di traino 267Antiavviamento elettronico 158Antibloccaggio delle ruote (ABS) 11 7Antifurto / Antiavviamento 32
Antipizzicamento 85Antislittamento delle ruote (ASR) 11 7, 120–121Apertura a 180° 48–49Apertura del bagagliaio 31–32, 49Apertura del cofano motore 227Apertura delle porte 31–32, 42Apertura e Avviamento senza chiave 31–37, 159, 161Applicazione per dispositivi mobili 29, 100, 222Applicazioni 323Applicazioni Internet disponibili 323Appoggiatesta anteriore 56, 57, 77Aria climatizzata automatica bizona 92–93Arresto del motore 158, 160–161Arresto del veicolo 161–162, 168–171Assistenza alla frenata d''emergenza 11 7, 196Assistenza alla frenata d'emergenza (AFU) 11 7Assistenza al parcheggio anteriore 202Assistenza al parcheggio posteriore 202Assistenza grafica e sonora al parcheggio 202Asta di sostegno del cofano motore 227–228
Astina di livello olio 20–21, 229Attrezzatura di bordo 242–243Attrezzi 243, 248Autonomia AdBlue 21, 231Autotelaio cabinato 258Avviamento del motore 158, 161Avviamento del veicolo 159, 162, 167–171Avviamento d'emergenza 162, 262
Avviamento di un motore Diesel 208Avviare 262Avvisatore acustico 11 6Avvisatore acustico pedoni (elettrico) 11 6, 156Azzeramento del contachilometri parziale 24
B
Bagagliaio 49Bambini 124, 133, 140–141, 149, 149–150, 149–150Bambini (sicurezza) 153Barre del tetto 225Batteria 223, 261Batteria 12 V 231–232, 261–264Batteria accessori 261–262Batteria di trazione (elettrico) 23, 28, 2 11–212, 273Bloccaggio 31–32, 35–36Bloccaggio ad effetto globale 36–37Bloccaggio centralizzato 31, 36, 40Bloccaggio delle porte 40–41Bloccaggio delle porte dall'interno 40–41
