2023 TOYOTA COROLLA HATCHBACK Manuale duso (in Italian)

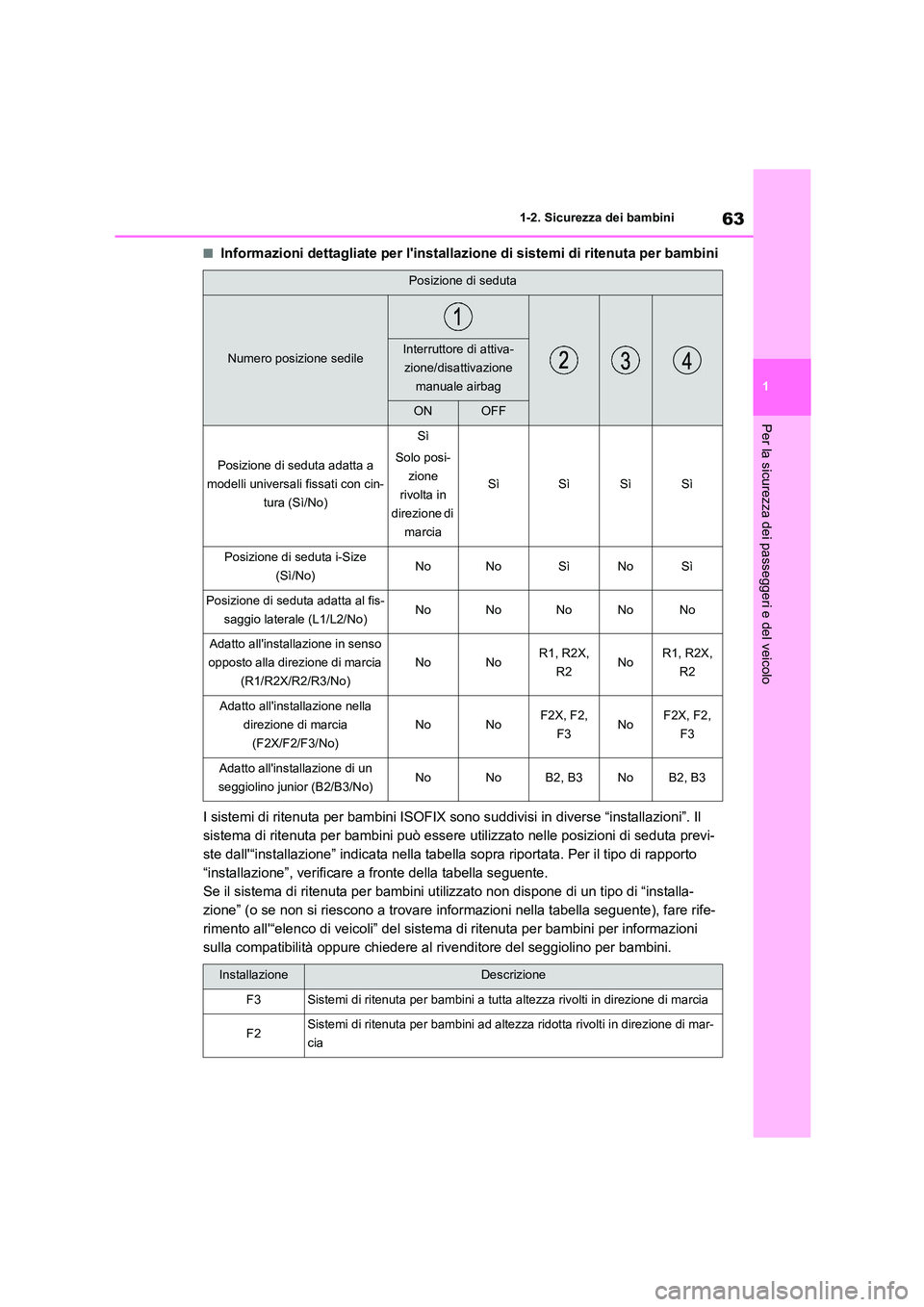

63
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
■Informazioni dettagliate per l'installazione di sistemi di ritenuta per bambini
I sistemi di ritenuta per bambini ISOFIX sono suddivisi in diverse “installazioni”. Il
sistema di ritenuta per bambini può essere utilizzato nelle posizioni di seduta previ-
ste dall'“installazione” indicata nella tabella sopra riportata. Per il tipo di rapporto
“installazione”, verificare a fronte della tabella seguente.
Se il sistema di ritenuta per bambini utilizzato non dispone di un tipo di “installa-
zione” (o se non si riescono a trovare informazioni nella tabella seguente), fare rife-
rimento all'“elenco di veicoli” del sistema di ritenuta per bambini per informazioni
sulla compatibilità oppure chiedere al rivenditore del seggiolino per bambini.
Posizione di seduta
Numero posizione sedileInterruttore di attiva-
zione/disattivazione
manuale airbag
ONOFF
Posizione di seduta adatta a
modelli universali fissati con cin-
tura (Sì/No)
Sì
Solo posi-
zione
rivolta in
direzione di
marcia
SìSìSìSì
Posizione di seduta i-Size
(Sì/No)NoNoSìNoSì
Posizione di seduta adatta al fis-
saggio laterale (L1/L2/No)NoNoNoNoNo
Adatto all'installazione in senso
opposto alla direzione di marcia
(R1/R2X/R2/R3/No)
NoNoR1, R2X,
R2NoR1, R2X,
R2
Adatto all'inst allazione nella
direzione di marcia
(F2X/F2/F3/No)
NoNoF2X, F2,
F3NoF2X, F2,
F3
Adatto all'installazione di un
seggiolino junior (B2/B3/No)NoNoB2, B3NoB2, B3
InstallazioneDescrizione
F3Sistemi di ritenuta per bambini a tutta altezza rivolti in direzione di marcia
F2Sistemi di ritenuta per bambini ad altezza ridotta rivolti in direzione di mar-
cia

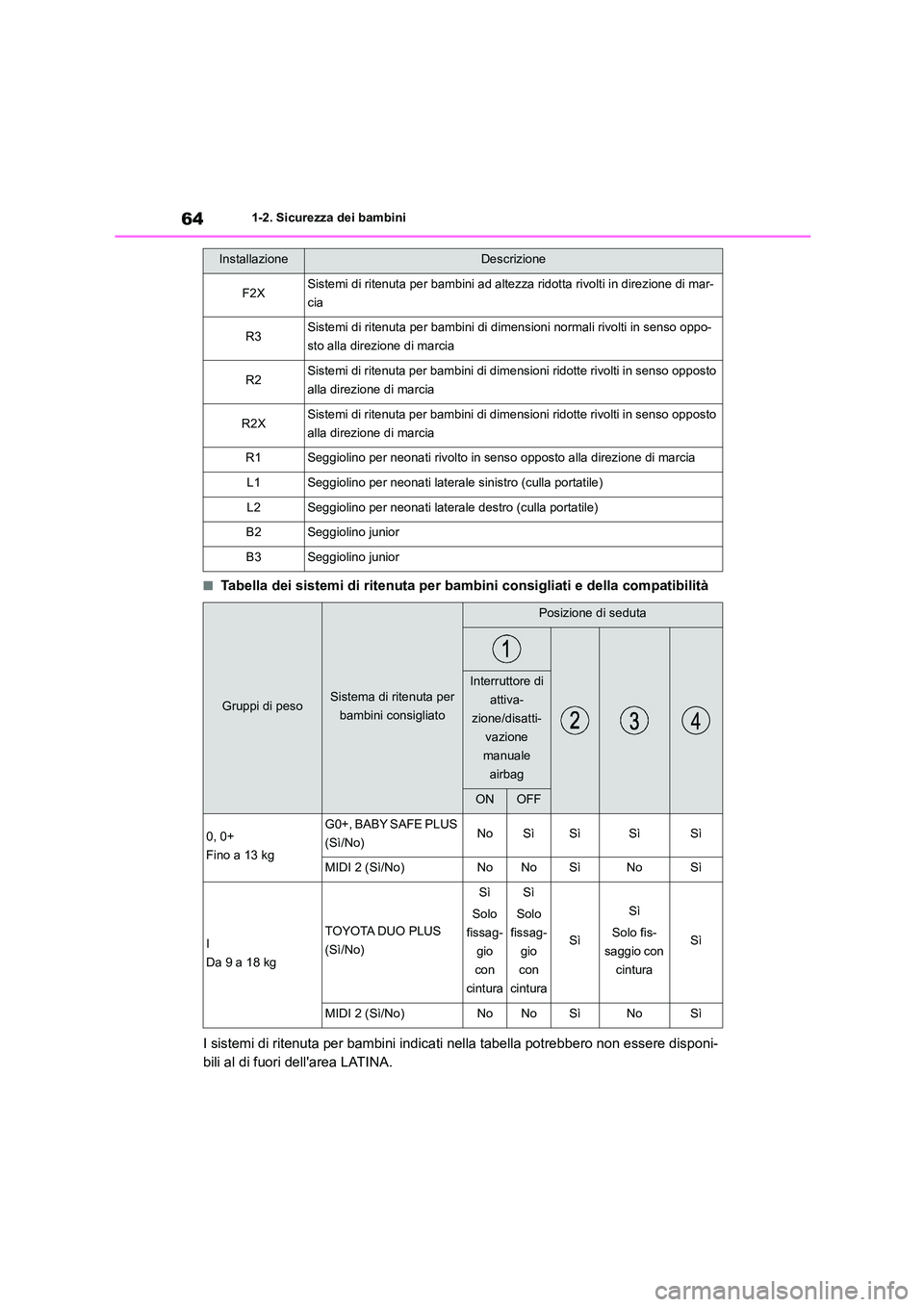

641-2. Sicurezza dei bambini
■Tabella dei sistemi di ritenuta per bambini consigliati e della compatibilità
I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere disponi-
bili al di fuori dell'area LATINA.
F2XSistemi di ritenuta per bam bini ad altezza ridotta rivolti in direzione di mar-
cia
R3Sistemi di ritenuta per bambini di di mensioni normali rivolti in senso oppo-
sto alla direzione di marcia
R2Sistemi di ritenuta per bambini di dim ensioni ridotte rivolti in senso opposto
alla direzione di marcia
R2XSistemi di ritenuta per bambini di dim ensioni ridotte rivolti in senso opposto
alla direzione di marcia
R1Seggiolino per neonati rivolto in sens o opposto alla direzione di marcia
L1Seggiolino per neonati laterale sinistro (culla portatile)
L2Seggiolino per neonati laterale destro (culla portatile)
B2Seggiolino junior
B3Seggiolino junior
Gruppi di pesoSistema di ritenuta per
bambini consigliato
Posizione di seduta
Interruttore di
attiva-
zione/disatti-
vazione
manuale
airbag
ONOFF
0, 0+
Fino a 13 kg
G0+, BABY SAFE PLUS
(Sì/No)NoSìSìSìSì
MIDI 2 (Sì/No)NoNoSìNoSì
I
Da 9 a 18 kg
TOYOTA DUO PLUS
(Sì/No)
Sì
Solo
fissag-
gio
con
cintura
Sì
Solo
fissag-
gio
con
cintura
Sì
Sì
Solo fis-
saggio con
cintura
Sì
MIDI 2 (Sì/No)NoNoSìNoSì
InstallazioneDescrizione

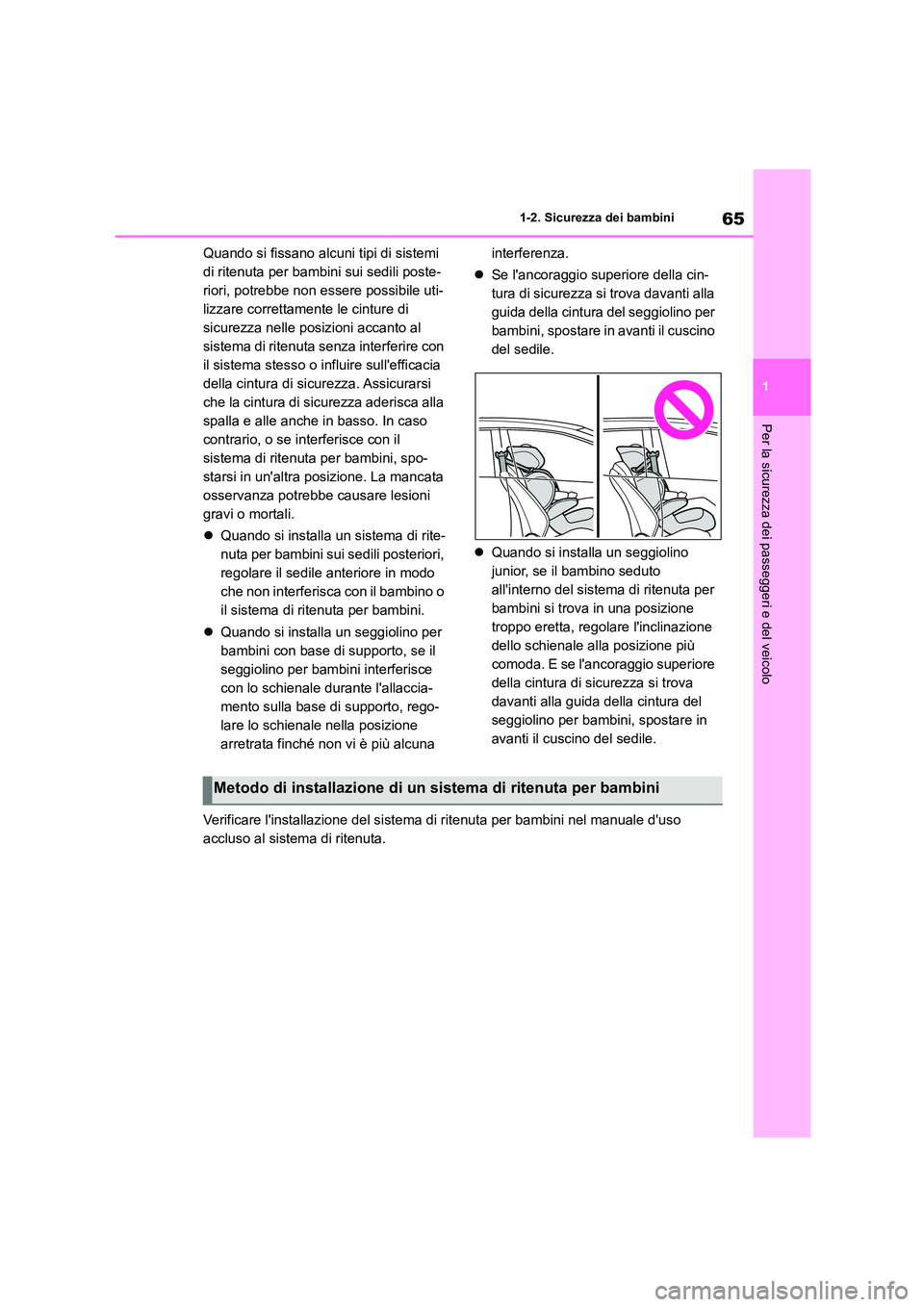

65
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
Quando si fissano alcuni tipi di sistemi
di ritenuta per bambini sui sedili poste-
riori, potrebbe non essere possibile uti-
lizzare correttamente le cinture di
sicurezza nelle posizioni accanto al
sistema di ritenuta senza interferire con
il sistema stesso o in fluire sull'efficacia
della cintura di sicurezza. Assicurarsi
che la cintura di sicurezza aderisca alla
spalla e alle anche in basso. In caso
contrario, o se interferisce con il
sistema di ritenuta per bambini, spo-
starsi in un'altra posizione. La mancata
osservanza potrebbe causare lesioni
gravi o mortali.
 Quando si installa un sistema di rite-
nuta per bambini sui sedili posteriori,
regolare il sedile anteriore in modo
che non interferisca con il bambino o
il sistema di ritenuta per bambini.
 Quando si installa un seggiolino per
bambini con base di supporto, se il
seggiolino per bambini interferisce
con lo schienale durante l'allaccia-
mento sulla base di supporto, rego-
lare lo schienale nella posizione
arretrata finché non vi è più alcuna
interferenza.
 Se l'ancoraggio superiore della cin-
tura di sicurezza si trova davanti alla
guida della cintura del seggiolino per
bambini, spostare in avanti il cuscino
del sedile.
 Quando si installa un seggiolino
junior, se il bambino seduto
all'interno del sistema di ritenuta per
bambini si trova in una posizione
troppo eretta, regolare l'inclinazione
dello schienale alla posizione più
comoda. E se l'ancoraggio superiore
della cintura di sicurezza si trova
davanti alla guida della cintura del
seggiolino per bambini, spostare in
avanti il cuscino del sedile.
Verificare l'installazione del sistema di ritenuta per bambini nel manuale d'uso
accluso al sistema di ritenuta.
Metodo di installazione di un si stema di ritenuta per bambini

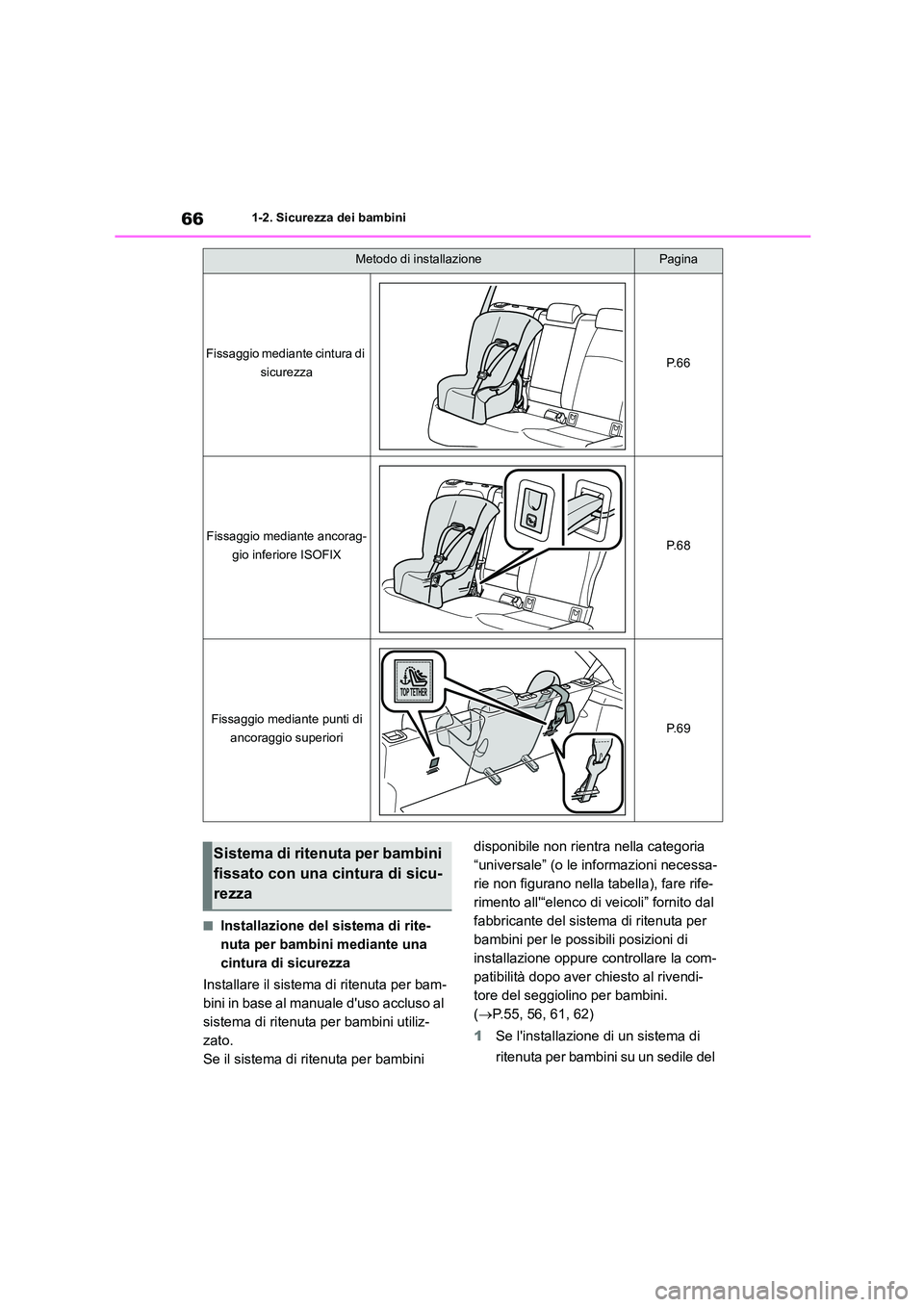

661-2. Sicurezza dei bambini
■Installazione del sistema di rite-
nuta per bambini mediante una
cintura di sicurezza
Installare il sistema di ritenuta per bam-
bini in base al manuale d'uso accluso al
sistema di ritenuta per bambini utiliz-
zato.
Se il sistema di ritenuta per bambini
disponibile non rientra nella categoria
“universale” (o le informazioni necessa-
rie non figurano nella tabella), fare rife-
rimento all'“elenco di veicoli” fornito dal
fabbricante del sistema di ritenuta per
bambini per le possibili posizioni di
installazione oppure controllare la com-
patibilità dopo aver chiesto al rivendi-
tore del seggiolino per bambini.
( P.55, 56, 61, 62)
1 Se l'installazione di un sistema di
ritenuta per bambini su un sedile del
Metodo di installazionePagina
Fissaggio mediante cintura di
sicurezzaP. 6 6
Fissaggio mediante ancorag-
gio inferiore ISOFIXP. 6 8
Fissaggio mediante punti di
ancoraggio superioriP. 6 9
Sistema di ritenuta per bambini
fissato con una cintura di sicu-
rezza

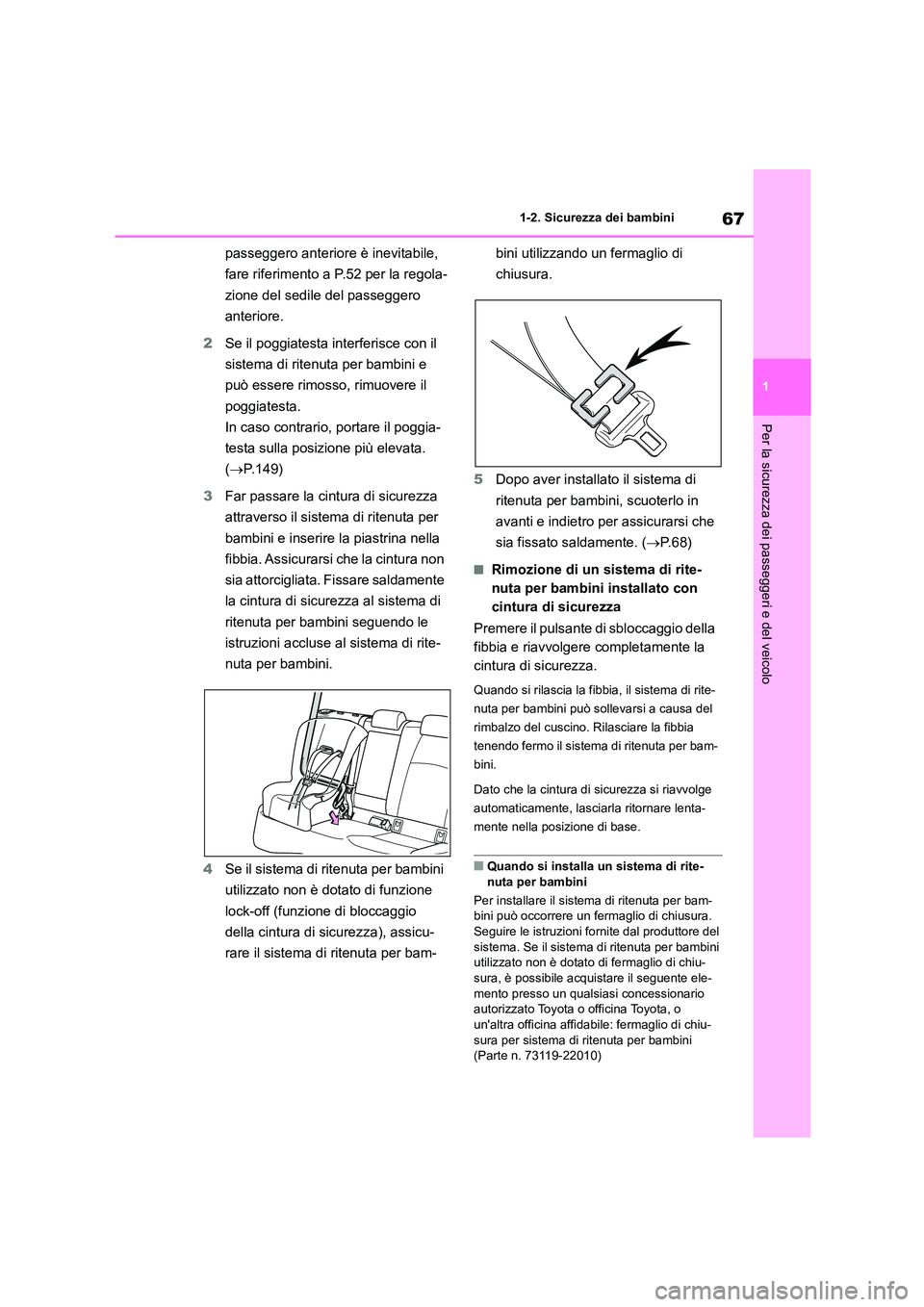

67
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
passeggero anteriore è inevitabile,
fare riferimento a P.52 per la regola-
zione del sedile del passeggero
anteriore.
2 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e
può essere rimosso, rimuovere il
poggiatesta.
In caso contrario, portare il poggia-
testa sulla posizione più elevata.
( P.149)
3 Far passare la cintura di sicurezza
attraverso il sistema di ritenuta per
bambini e inserire la piastrina nella
fibbia. Assicurarsi che la cintura non
sia attorcigliata. Fissare saldamente
la cintura di sicurezza al sistema di
ritenuta per bambini seguendo le
istruzioni accluse al sistema di rite-
nuta per bambini.
4 Se il sistema di ritenuta per bambini
utilizzato non è dotato di funzione
lock-off (funzione di bloccaggio
della cintura di sicurezza), assicu-
rare il sistema di ritenuta per bam-
bini utilizzando un fermaglio di
chiusura.
5 Dopo aver installato il sistema di
ritenuta per bambini, scuoterlo in
avanti e indietro per assicurarsi che
sia fissato saldamente. ( P. 6 8 )
■Rimozione di un sistema di rite-
nuta per bambini installato con
cintura di sicurezza
Premere il pulsante di sbloccaggio della
fibbia e riavvolgere completamente la
cintura di sicurezza.
Quando si rilascia la fibbia, il sistema di rite-
nuta per bambini può sollevarsi a causa del
rimbalzo del cuscino. Rilasciare la fibbia
tenendo fermo il sistema di ritenuta per bam-
bini.
Dato che la cintura di sicurezza si riavvolge
automaticamente, lasciarla ritornare lenta-
mente nella posizione di base.
■Quando si installa un sistema di rite-
nuta per bambini
Per installare il sistema di ritenuta per bam- bini può occorrere un fermaglio di chiusura.
Seguire le istruzioni fo rnite dal produttore del
sistema. Se il sistema di ritenuta per bambini utilizzato non è dotato di fermaglio di chiu-
sura, è possibile acquistare il seguente ele-
mento presso un qualsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile: fermaglio di chiu-
sura per sistema di ritenuta per bambini (Parte n. 73119-22010)

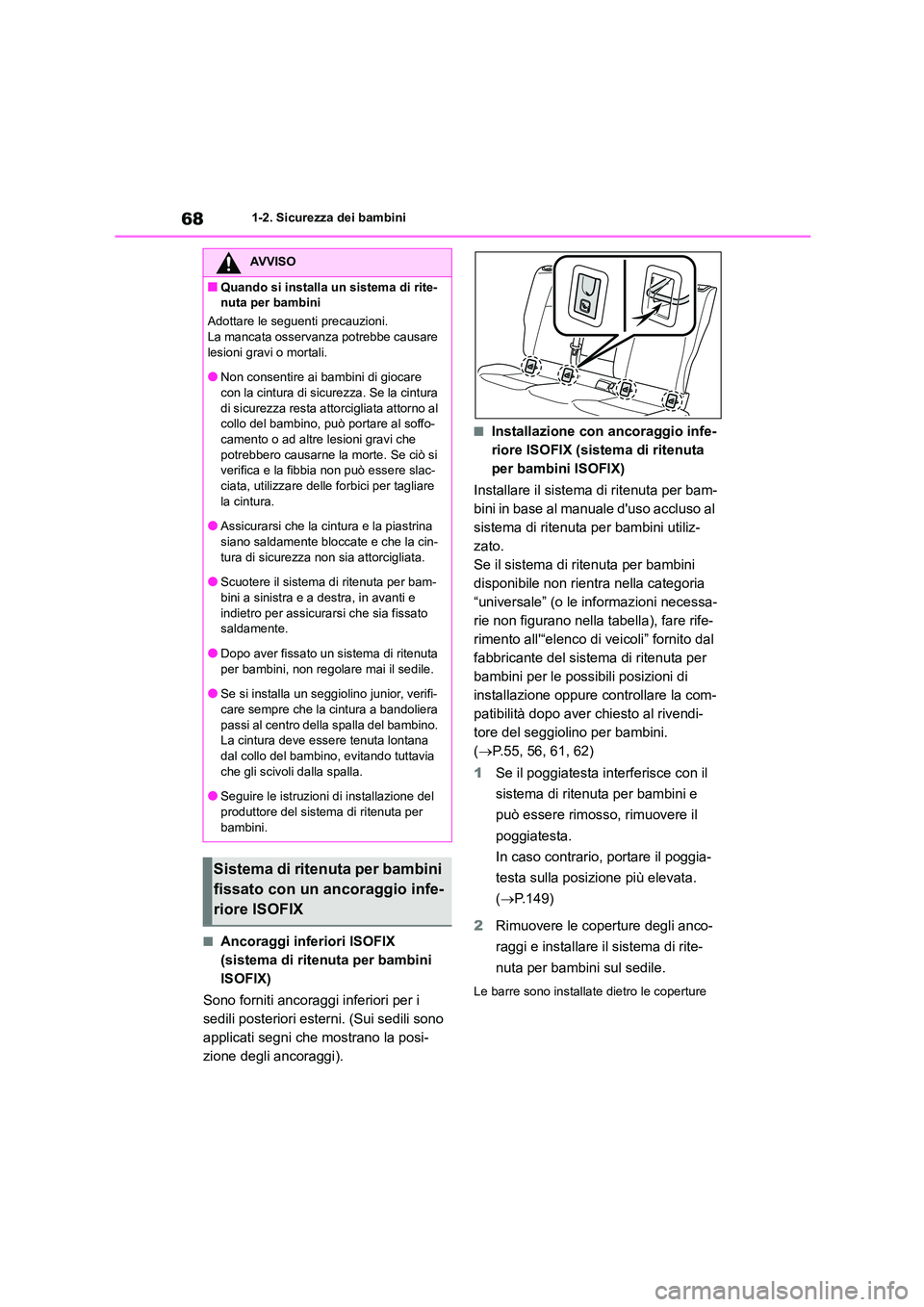

681-2. Sicurezza dei bambini
■Ancoraggi inferiori ISOFIX
(sistema di ritenuta per bambini
ISOFIX)
Sono forniti ancoraggi inferiori per i
sedili posteriori esterni. (Sui sedili sono
applicati segni che mostrano la posi-
zione degli ancoraggi).
■Installazione con ancoraggio infe-
riore ISOFIX (sistema di ritenuta
per bambini ISOFIX)
Installare il sistema di ritenuta per bam-
bini in base al manuale d'uso accluso al
sistema di ritenuta per bambini utiliz-
zato.
Se il sistema di ritenuta per bambini
disponibile non rientra nella categoria
“universale” (o le informazioni necessa-
rie non figurano nella tabella), fare rife-
rimento all'“elenco di veicoli” fornito dal
fabbricante del sistema di ritenuta per
bambini per le possibili posizioni di
installazione oppure controllare la com-
patibilità dopo aver chiesto al rivendi-
tore del seggiolino per bambini.
( P.55, 56, 61, 62)
1 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e
può essere rimosso, rimuovere il
poggiatesta.
In caso contrario, portare il poggia-
testa sulla posizione più elevata.
( P.149)
2 Rimuovere le coperture degli anco-
raggi e installare il sistema di rite-
nuta per bambini sul sedile.
Le barre sono installate dietro le coperture
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Non consentire ai bambini di giocare
con la cintura di sicurezza. Se la cintura di sicurezza resta attorcigliata attorno al
collo del bambino, può portare al soffo-
camento o ad altre lesioni gravi che potrebbero causarne la morte. Se ciò si
verifica e la fibbia non può essere slac-
ciata, utilizzare delle forbici per tagliare la cintura.
●Assicurarsi che la cintura e la piastrina
siano saldamente bloccate e che la cin- tura di sicurezza non sia attorcigliata.
●Scuotere il sistema di ritenuta per bam-
bini a sinistra e a destra, in avanti e indietro per assicura rsi che sia fissato
saldamente.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare mai il sedile.
●Se si installa un seggiolino junior, verifi-
care sempre che la cintura a bandoliera
passi al centro della spalla del bambino. La cintura deve essere tenuta lontana
dal collo del bambino, evitando tuttavia
che gli scivoli dalla spalla.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per
bambini.
Sistema di ritenuta per bambini
fissato con un ancoraggio infe-
riore ISOFIX

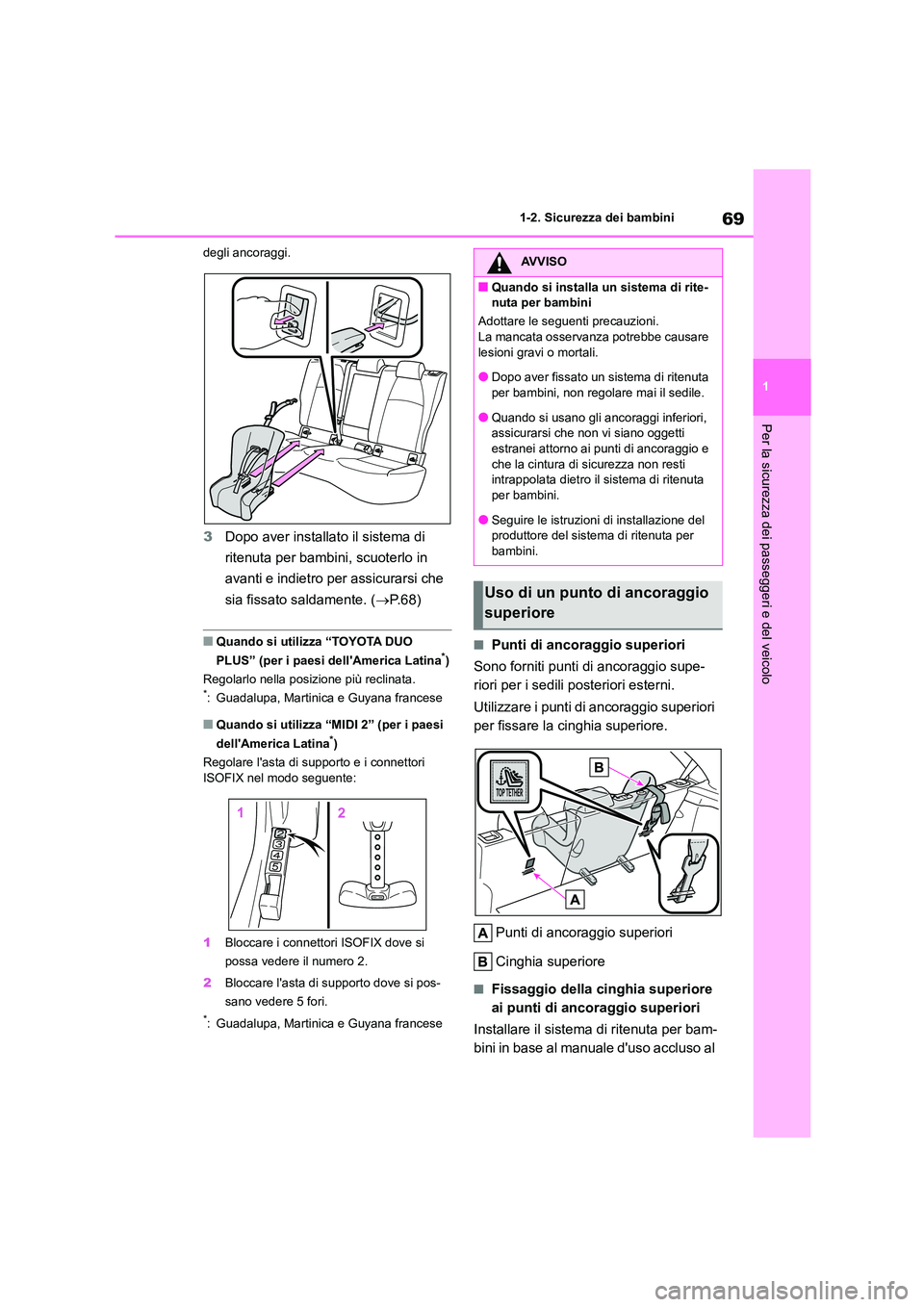

69
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
degli ancoraggi.
3 Dopo aver installato il sistema di
ritenuta per bambini, scuoterlo in
avanti e indietro per assicurarsi che
sia fissato saldamente. ( P. 6 8 )
■Quando si utilizza “TOYOTA DUO
PLUS” (per i paesi dell'America Latina*)
Regolarlo nella posizione più reclinata.*: Guadalupa, Martinica e Guyana francese
■Quando si utilizza “M IDI 2” (per i paesi
dell'America Latina*)
Regolare l'asta di supporto e i connettori
ISOFIX nel modo seguente:
1 Bloccare i connettori ISOFIX dove si
possa vedere il numero 2.
2 Bloccare l'asta di supporto dove si pos-
sano vedere 5 fori.
*: Guadalupa, Martinica e Guyana francese
■Punti di ancoraggio superiori
Sono forniti punti di ancoraggio supe-
riori per i sedili posteriori esterni.
Utilizzare i punti di ancoraggio superiori
per fissare la cinghia superiore.
Punti di ancoraggio superiori
Cinghia superiore
■Fissaggio della cinghia superiore
ai punti di ancoraggio superiori
Installare il sistema di ritenuta per bam-
bini in base al manuale d'uso accluso al
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Dopo aver fissato un sistema di ritenuta
per bambini, non regolare mai il sedile.
●Quando si usano gli ancoraggi inferiori,
assicurarsi che non vi siano oggetti
estranei attorno ai punti di ancoraggio e che la cintura di sicurezza non resti
intrappolata dietro il sistema di ritenuta
per bambini.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per
bambini.
Uso di un punto di ancoraggio
superiore

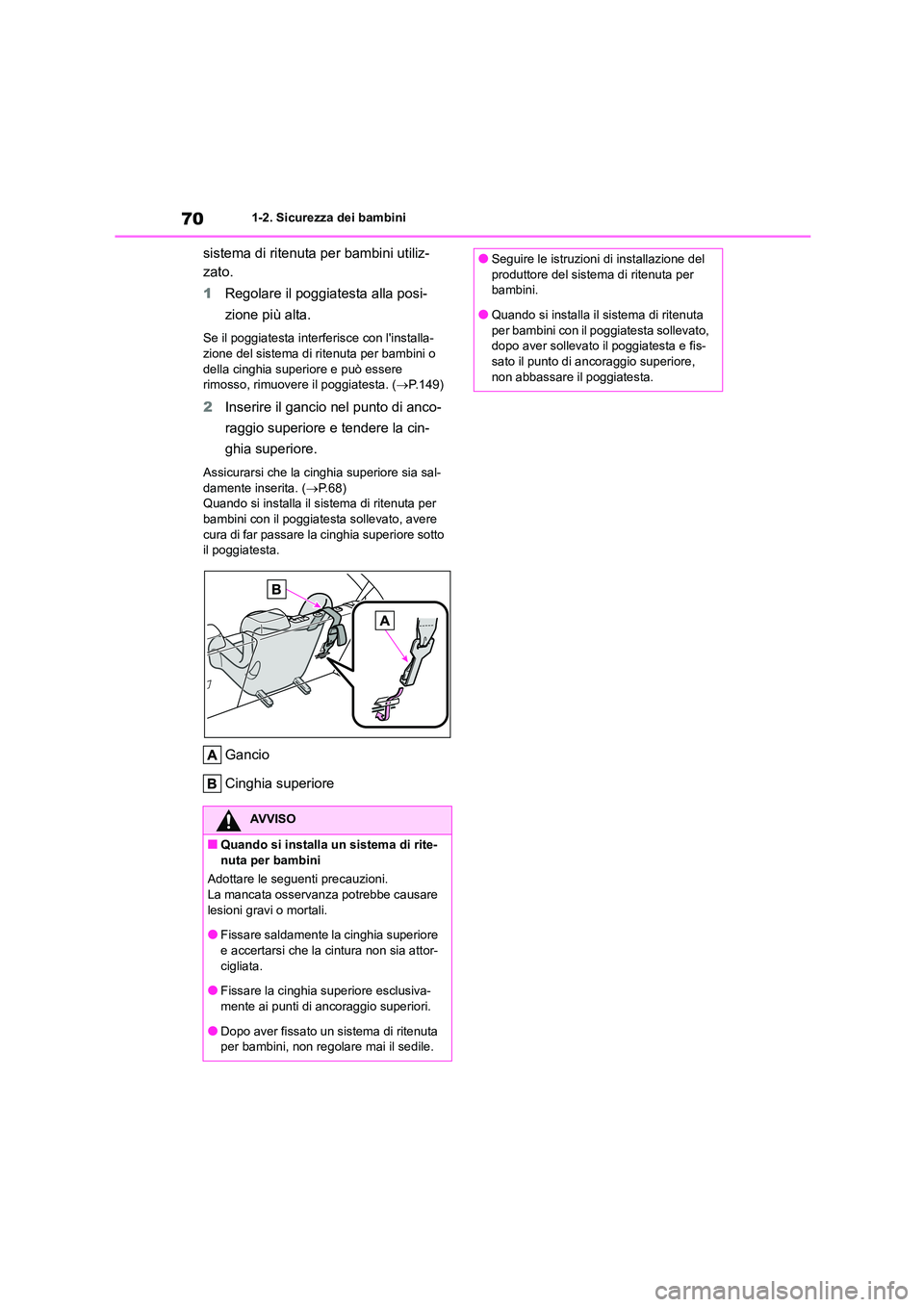

701-2. Sicurezza dei bambini
sistema di ritenuta per bambini utiliz-
zato.
1 Regolare il poggiatesta alla posi-
zione più alta.
Se il poggiatesta interferisce con l'installa-
zione del sistema di ritenuta per bambini o
della cinghia superiore e può essere rimosso, rimuovere il poggiatesta. ( P.149)
2Inserire il gancio nel punto di anco-
raggio superiore e tendere la cin-
ghia superiore.
Assicurarsi che la cinghia superiore sia sal-
damente inserita. ( P. 6 8 )
Quando si installa il sistema di ritenuta per bambini con il poggiatesta sollevato, avere
cura di far passare la cinghia superiore sotto
il poggiatesta.
Gancio
Cinghia superiore
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare
lesioni gravi o mortali.
●Fissare saldamente la cinghia superiore
e accertarsi che la cintura non sia attor-
cigliata.
●Fissare la cinghia superiore esclusiva-
mente ai punti di ancoraggio superiori.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare mai il sedile.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per
bambini.
●Quando si installa il sistema di ritenuta
per bambini con il poggiatesta sollevato,
dopo aver sollevato il poggiatesta e fis- sato il punto di ancoraggio superiore,
non abbassare il poggiatesta.
