2023 TOYOTA COROLLA HATCHBACK Manuale duso (in Italian)

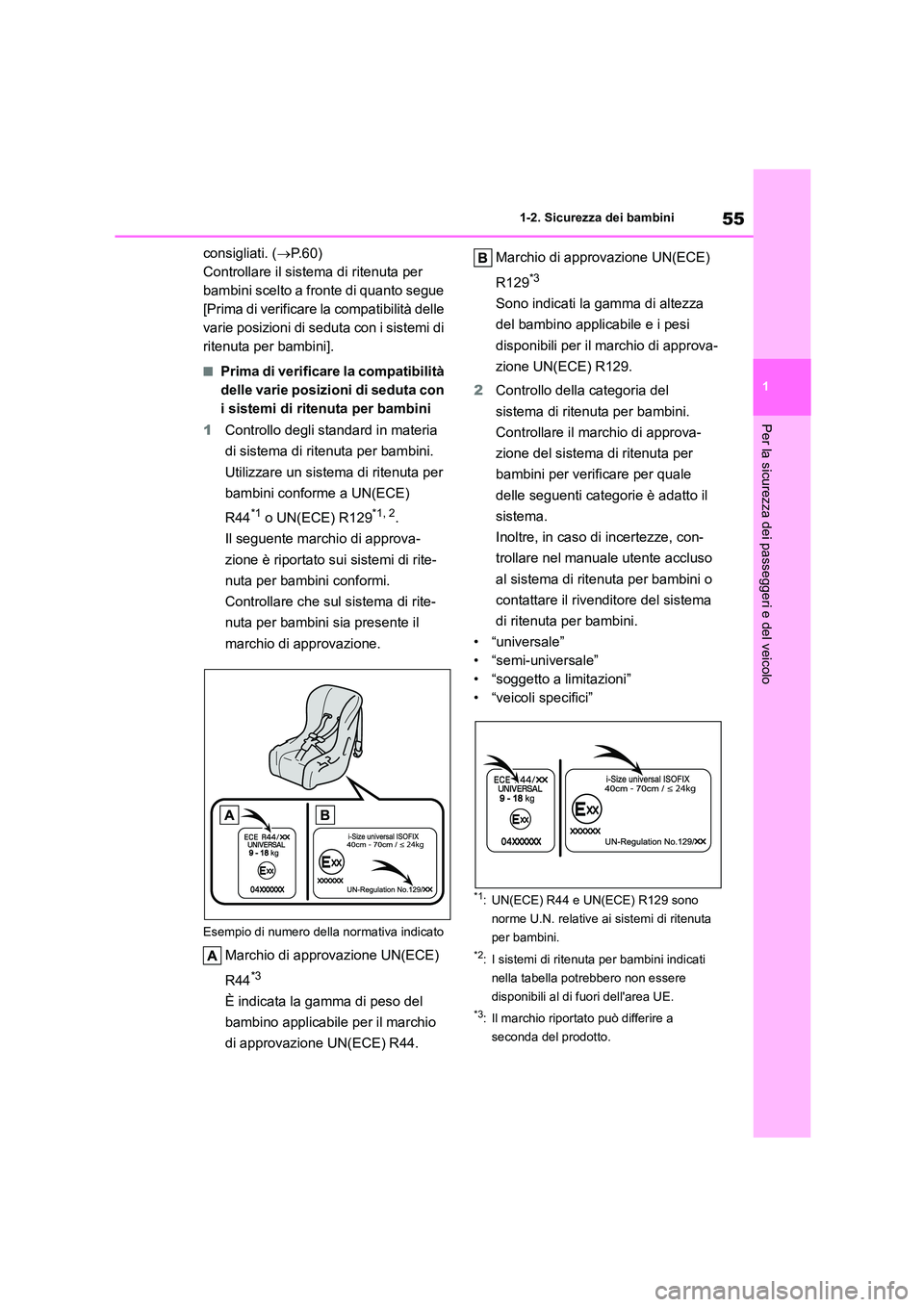

55
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
consigliati. ( P. 6 0 )
Controllare il sistema di ritenuta per
bambini scelto a fronte di quanto segue
[Prima di verificare la compatibilità delle
varie posizioni di seduta con i sistemi di
ritenuta per bambini].
■Prima di verificare la compatibilità
delle varie posizioni di seduta con
i sistemi di ritenuta per bambini
1 Controllo degli standard in materia
di sistema di ritenuta per bambini.
Utilizzare un sistema di ritenuta per
bambini conforme a UN(ECE)
R44*1 o UN(ECE) R129*1, 2.
Il seguente marchio di approva-
zione è riportato sui sistemi di rite-
nuta per bambini conformi.
Controllare che sul sistema di rite-
nuta per bambini sia presente il
marchio di approvazione.
Esempio di numero della normativa indicato
Marchio di approvazione UN(ECE)
R44*3
È indicata la gamma di peso del
bambino applicabile per il marchio
di approvazione UN(ECE) R44.
Marchio di approvazione UN(ECE)
R129*3
Sono indicati la gamma di altezza
del bambino applicabile e i pesi
disponibili per il marchio di approva-
zione UN(ECE) R129.
2 Controllo della categoria del
sistema di ritenuta per bambini.
Controllare il marchio di approva-
zione del sistema di ritenuta per
bambini per verifi care per quale
delle seguenti categorie è adatto il
sistema.
Inoltre, in caso di incertezze, con-
trollare nel manuale utente accluso
al sistema di ritenuta per bambini o
contattare il rivenditore del sistema
di ritenuta per bambini.
• “universale”
• “semi-universale”
• “soggetto a limitazioni”
• “veicoli specifici”
*1: UN(ECE) R44 e UN(ECE) R129 sono
norme U.N. relative ai sistemi di ritenuta
per bambini.
*2: I sistemi di ritenuta per bambini indicati
nella tabella potrebbero non essere
disponibili al di fuori dell'area UE.
*3: Il marchio riportato può differire a
seconda del prodotto.

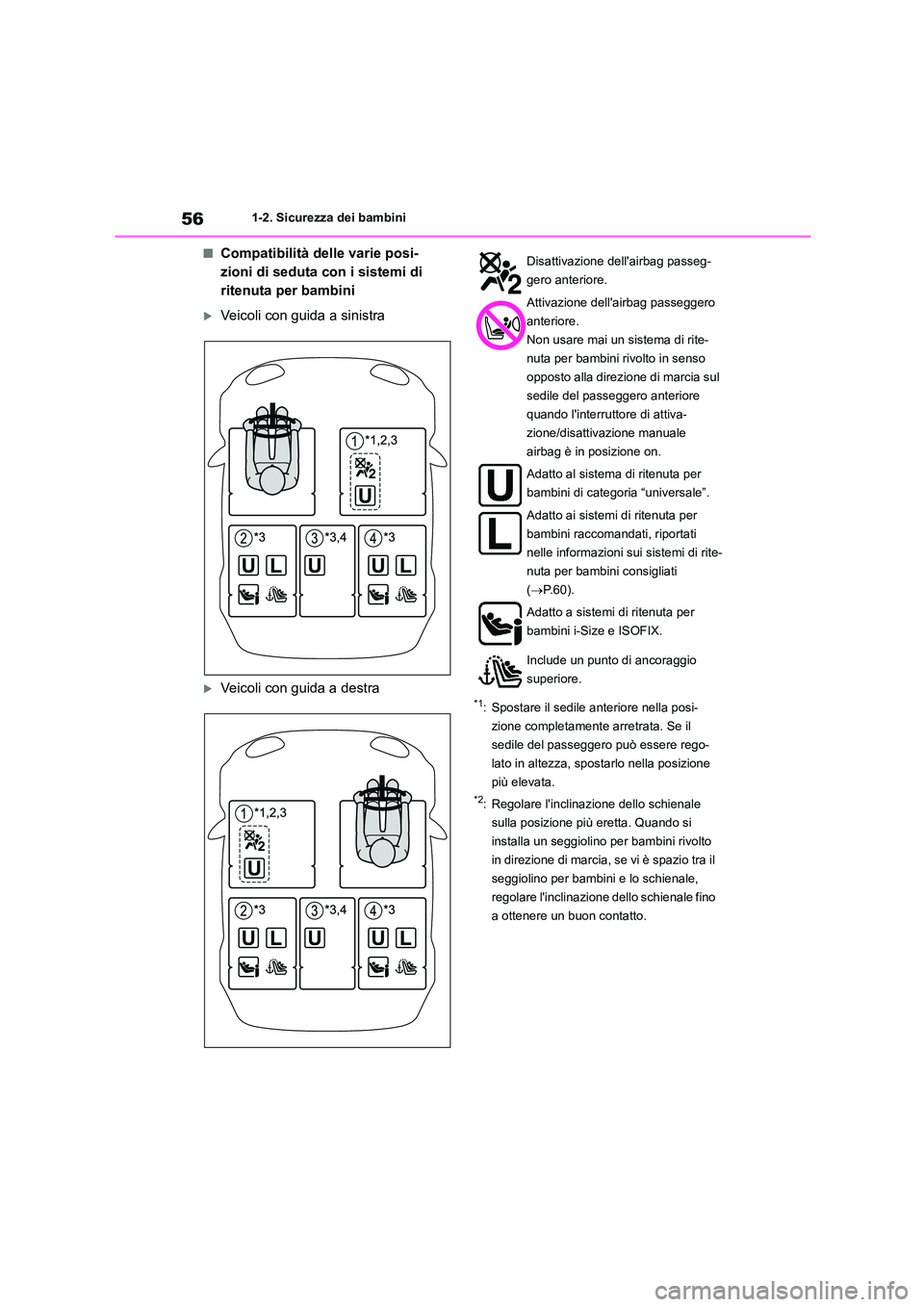

561-2. Sicurezza dei bambini
■Compatibilità delle varie posi-
zioni di seduta con i sistemi di
ritenuta per bambini
Veicoli con guida a sinistra
Veicoli con guida a destra*1: Spostare il sedile anteriore nella posi-
zione completamente arretrata. Se il
sedile del passeggero può essere rego-
lato in altezza, spos tarlo nella posizione
più elevata.
*2: Regolare l'inclinaz ione dello schienale
sulla posizione più eretta. Quando si
installa un seggiolino per bambini rivolto
in direzione di marcia, se vi è spazio tra il
seggiolino per bambini e lo schienale,
regolare l'inclinazi one dello schienale fino
a ottenere un buon contatto.
Disattivazione dell'airbag passeg-
gero anteriore.
Attivazione dell'airbag passeggero
anteriore.
Non usare mai un sistema di rite-
nuta per bambini rivolto in senso
opposto alla direzione di marcia sul
sedile del passeggero anteriore
quando l'interruttore di attiva-
zione/disattivazione manuale
airbag è in posizione on.
Adatto al sistema di ritenuta per
bambini di categoria “universale”.
Adatto ai sistemi di ritenuta per
bambini raccomandati, riportati
nelle informazioni sui sistemi di rite-
nuta per bambini consigliati
( P.60).
Adatto a sistemi di ritenuta per
bambini i-Size e ISOFIX.
Include un punto di ancoraggio
superiore.

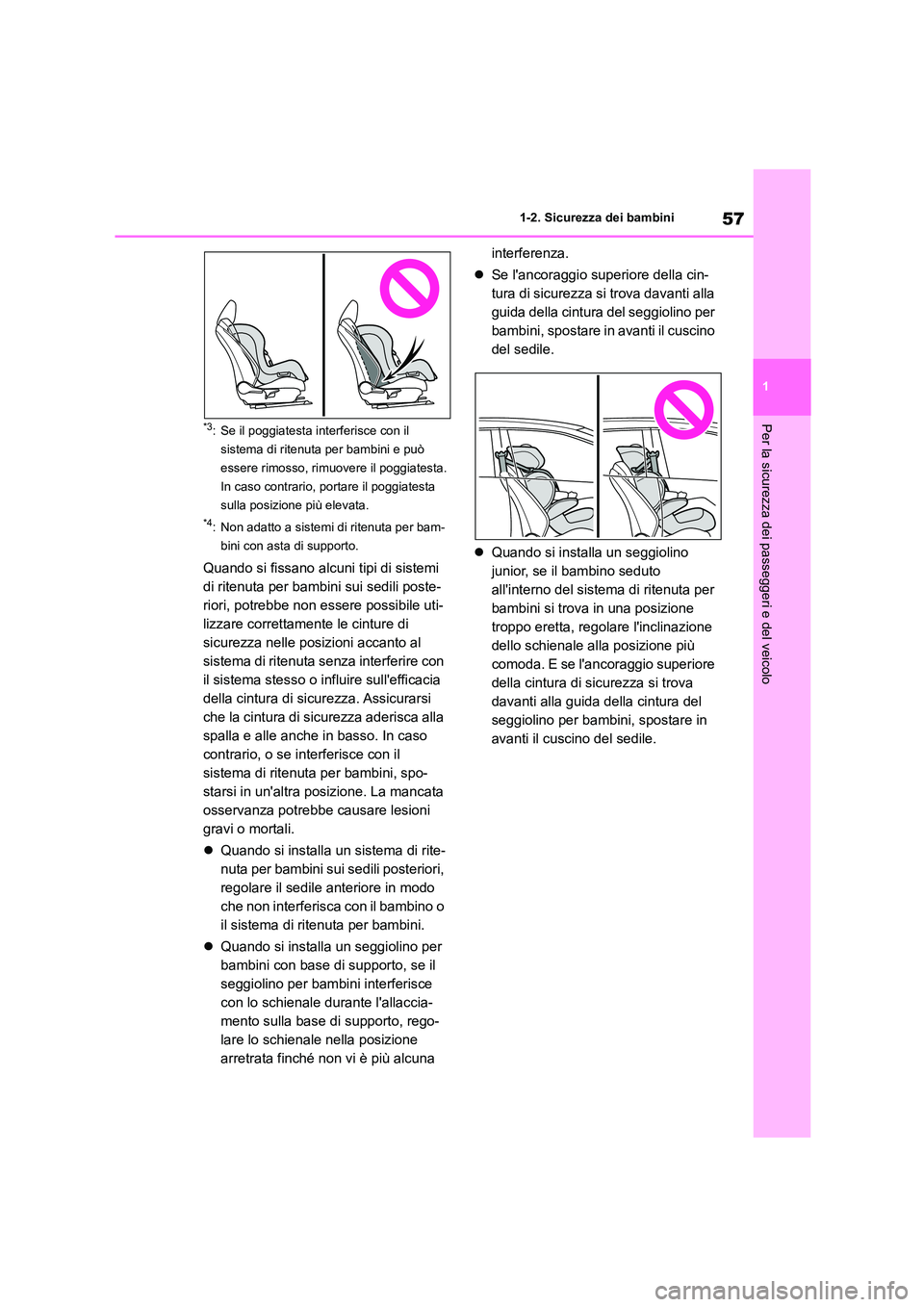

57
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo*3: Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e può
essere rimosso, rimuovere il poggiatesta.
In caso contrario, portare il poggiatesta
sulla posizione più elevata.
*4: Non adatto a sistemi di ritenuta per bam-
bini con asta di supporto.
Quando si fissano alcuni tipi di sistemi
di ritenuta per bambini sui sedili poste-
riori, potrebbe non essere possibile uti-
lizzare correttamente le cinture di
sicurezza nelle posizioni accanto al
sistema di ritenuta senza interferire con
il sistema stesso o in fluire sull'efficacia
della cintura di sicurezza. Assicurarsi
che la cintura di sicurezza aderisca alla
spalla e alle anche in basso. In caso
contrario, o se interferisce con il
sistema di ritenuta per bambini, spo-
starsi in un'altra posizione. La mancata
osservanza potrebbe causare lesioni
gravi o mortali.
 Quando si installa un sistema di rite-
nuta per bambini sui sedili posteriori,
regolare il sedile anteriore in modo
che non interferisca con il bambino o
il sistema di ritenuta per bambini.
 Quando si installa un seggiolino per
bambini con base di supporto, se il
seggiolino per bambini interferisce
con lo schienale durante l'allaccia-
mento sulla base di supporto, rego-
lare lo schienale nella posizione
arretrata finché non vi è più alcuna
interferenza.
 Se l'ancoraggio superiore della cin-
tura di sicurezza si trova davanti alla
guida della cintura del seggiolino per
bambini, spostare in avanti il cuscino
del sedile.
 Quando si installa un seggiolino
junior, se il bambino seduto
all'interno del sistema di ritenuta per
bambini si trova in una posizione
troppo eretta, regolare l'inclinazione
dello schienale alla posizione più
comoda. E se l'ancoraggio superiore
della cintura di sicurezza si trova
davanti alla guida della cintura del
seggiolino per bambini, spostare in
avanti il cuscino del sedile.

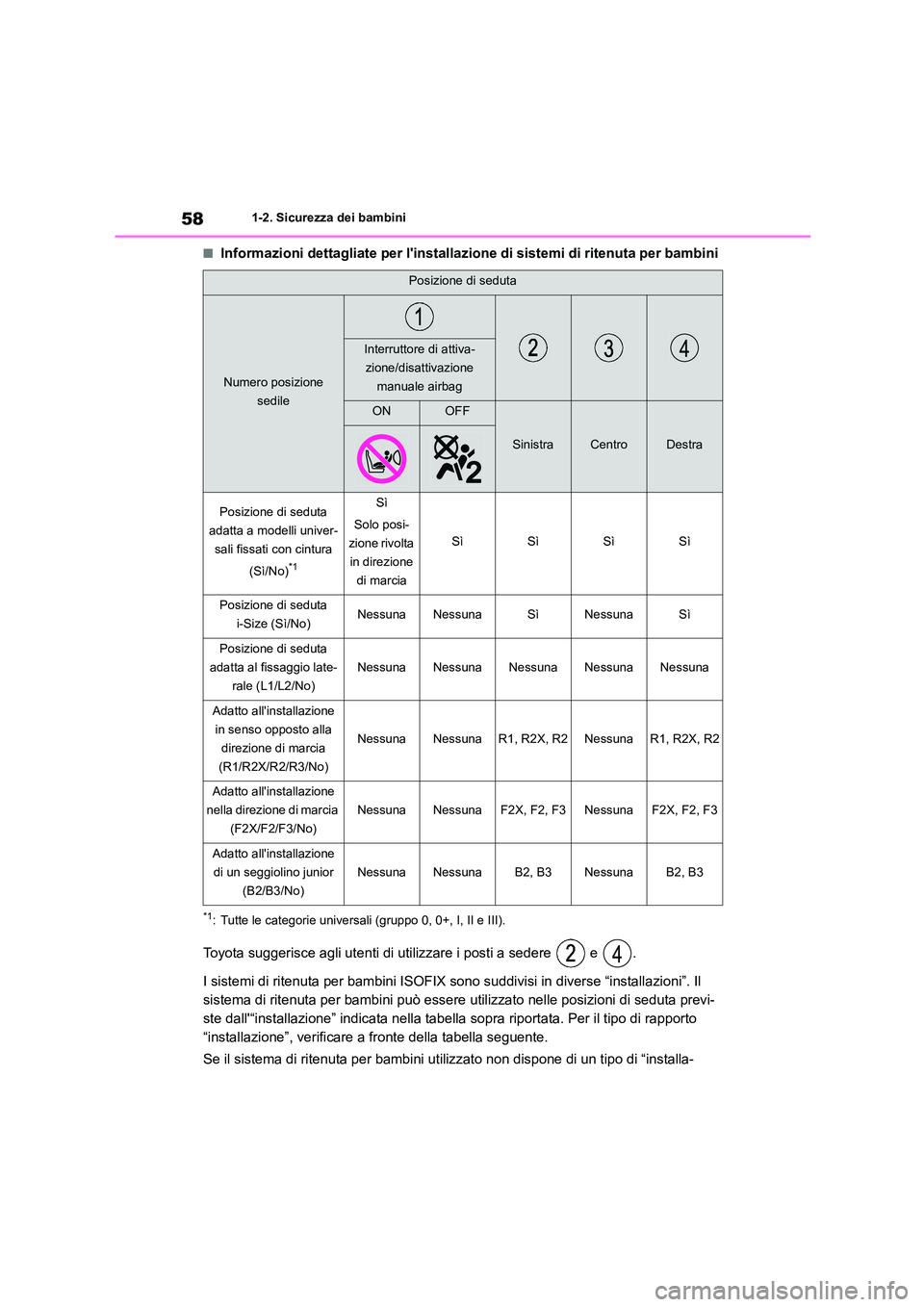

581-2. Sicurezza dei bambini
■Informazioni dettagliate per l'installazione di sistemi di ritenuta per bambini
*1: Tutte le categorie universali (gruppo 0, 0+, I, II e III).
Toyota suggerisce agli utenti di utilizzare i posti a sedere e .
I sistemi di ritenuta per bambini ISOFIX sono suddivisi in diverse “installazioni”. Il
sistema di ritenuta per bambini può essere utilizzato nelle posizioni di seduta previ-
ste dall'“installazione” indicata nella tabella sopra riportata. Per il tipo di rapporto
“installazione”, verificare a fronte della tabella seguente.
Se il sistema di ritenuta per bambini utilizzato non dispone di un tipo di “installa-
Posizione di seduta
Numero posizione
sedile
Interruttore di attiva-
zione/disattivazione
manuale airbag
ONOFF
SinistraCentroDestra
Posizione di seduta
adatta a modelli univer-
sali fissati con cintura
(Sì/No)*1
Sì
Solo posi-
zione rivolta
in direzione
di marcia
SìSìSìSì
Posizione di seduta
i-Size (Sì/No)NessunaNessunaSìNessunaSì
Posizione di seduta
adatta al fissaggio late-
rale (L1/L2/No)
NessunaNessunaNessunaNessunaNessuna
Adatto all'installazione
in senso opposto alla
direzione di marcia
(R1/R2X/R2/R3/No)
NessunaNessunaR1, R2X, R2NessunaR1, R2X, R2
Adatto all'installazione
nella direzione di marcia
(F2X/F2/F3/No)
NessunaNessunaF2X, F2, F3NessunaF2X, F2, F3
Adatto all'installazione
di un seggiolino junior
(B2/B3/No)
NessunaNessunaB2, B3NessunaB2, B3

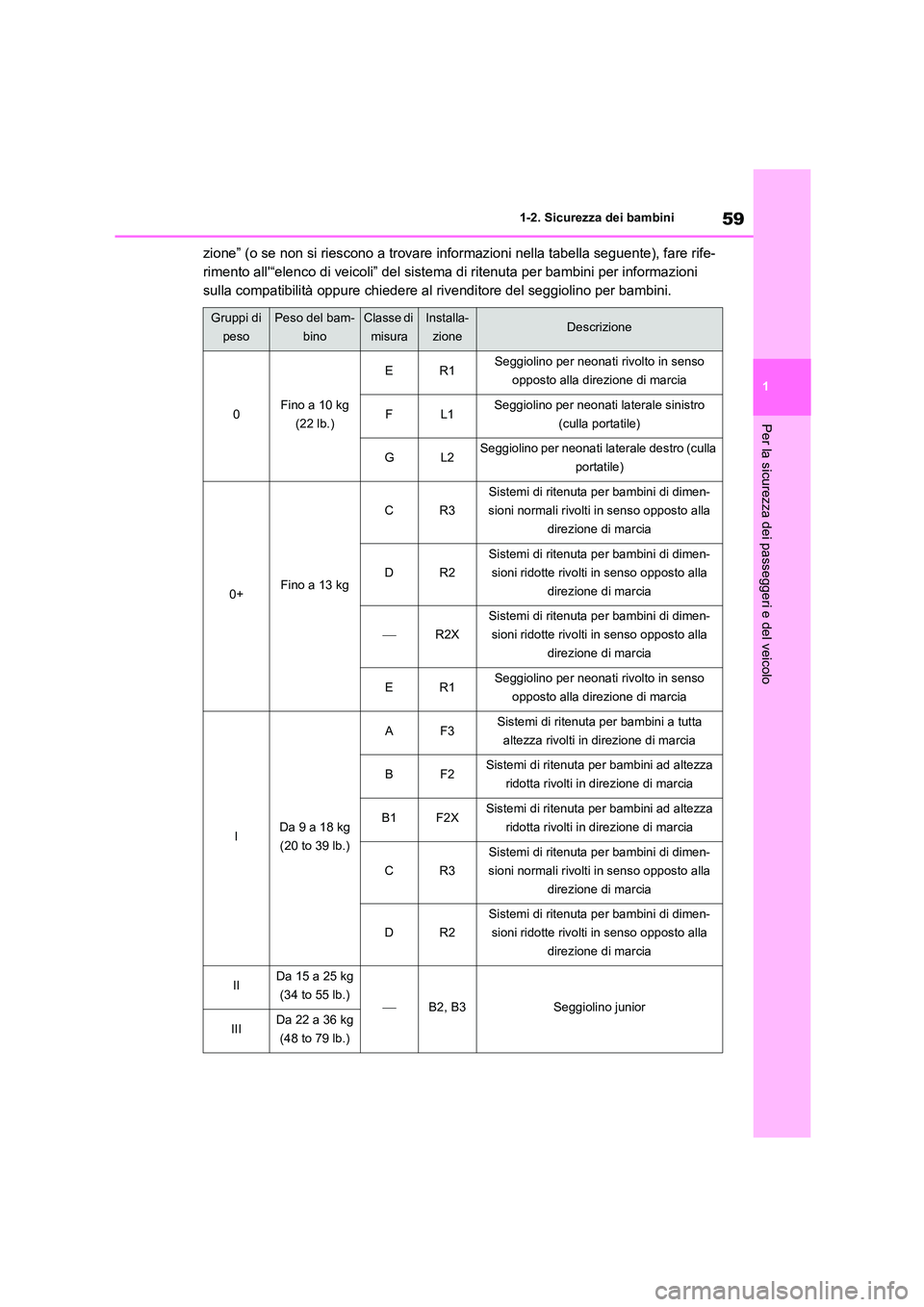

59
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
zione” (o se non si riescono a trovare informazioni nella tabella seguente), fare rife-
rimento all'“elenco di veicoli” del sistema di ritenuta per bambini per informazioni
sulla compatibilità oppure chiedere al rivenditore del seggiolino per bambini.
Gruppi di
peso
Peso del bam-
bino
Classe di
misura
Installa-
zioneDescrizione
0Fino a 10 kg
(22 lb.)
ER1Seggiolino per neonati rivolto in senso
opposto alla direzione di marcia
FL1Seggiolino per neonati laterale sinistro
(culla portatile)
GL2Seggiolino per neonati laterale destro (culla
portatile)
0+Fino a 13 kg
CR3
Sistemi di ritenuta pe r bambini di dimen-
sioni normali rivolti in senso opposto alla
direzione di marcia
DR2
Sistemi di ritenuta pe r bambini di dimen-
sioni ridotte rivolti in senso opposto alla
direzione di marcia
R2X
Sistemi di ritenuta pe r bambini di dimen-
sioni ridotte rivolti in senso opposto alla
direzione di marcia
ER1Seggiolino per neonati rivolto in senso
opposto alla direzione di marcia
IDa 9 a 18 kg
(20 to 39 lb.)
AF3Sistemi di ritenuta per bambini a tutta
altezza rivolti in direzione di marcia
BF2Sistemi di ritenuta per bambini ad altezza
ridotta rivolti in direzione di marcia
B1F2XSistemi di ritenuta per bambini ad altezza
ridotta rivolti in direzione di marcia
CR3
Sistemi di ritenuta pe r bambini di dimen-
sioni normali rivolti in senso opposto alla
direzione di marcia
DR2
Sistemi di ritenuta pe r bambini di dimen-
sioni ridotte rivolti in senso opposto alla
direzione di marcia
IIDa 15 a 25 kg
(34 to 55 lb.)B2, B3Seggiolino junior
IIIDa 22 a 36 kg
(48 to 79 lb.)

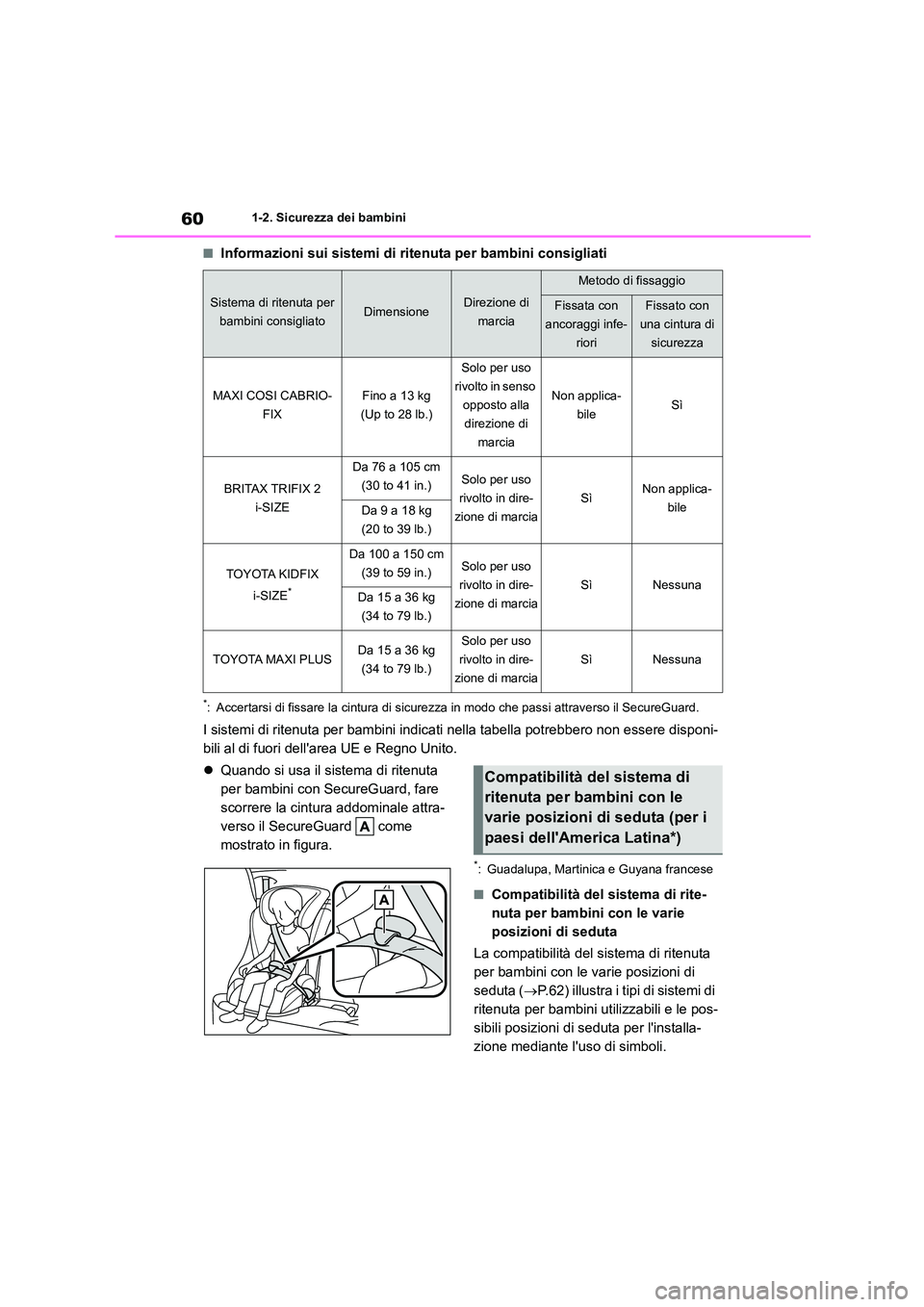

601-2. Sicurezza dei bambini
■Informazioni sui sistemi di ritenuta per bambini consigliati
*: Accertarsi di fissare la cintura di sicurezza in modo che passi attraverso il SecureGuard.
I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere disponi-
bili al di fuori dell'area UE e Regno Unito.
 Quando si usa il sistema di ritenuta
per bambini con SecureGuard, fare
scorrere la cintura addominale attra-
verso il SecureGuard come
mostrato in figura.
*: Guadalupa, Martinica e Guyana francese
■Compatibilità del sistema di rite-
nuta per bambini con le varie
posizioni di seduta
La compatibilità del sistema di ritenuta
per bambini con le varie posizioni di
seduta ( P.62) illustra i tipi di sistemi di
ritenuta per bambini utilizzabili e le pos-
sibili posizioni di seduta per l'installa-
zione mediante l'uso di simboli.
Sistema di ritenuta per
bambini consigliatoDimensioneDirezione di
marcia
Metodo di fissaggio
Fissata con
ancoraggi infe-
riori
Fissato con
una cintura di
sicurezza
MAXI COSI CABRIO-
FIX
Fino a 13 kg
(Up to 28 lb.)
Solo per uso
rivolto in senso
opposto alla
direzione di
marcia
Non applica-
bileSì
BRITAX TRIFIX 2
i-SIZE
Da 76 a 105 cm
(30 to 41 in.)Solo per uso
rivolto in dire-
zione di marcia
SìNon applica-
bileDa 9 a 18 kg
(20 to 39 lb.)
TOYOTA KIDFIX
i-SIZE*
Da 100 a 150 cm
(39 to 59 in.)Solo per uso
rivolto in dire-
zione di marcia
SìNessunaDa 15 a 36 kg
(34 to 79 lb.)
TOYOTA MAXI PLUSDa 15 a 36 kg
(34 to 79 lb.)
Solo per uso
rivolto in dire-
zione di marcia
SìNessuna
Compatibilità del sistema di
ritenuta per bambini con le
varie posizioni di seduta (per i
paesi dell'America Latina*)

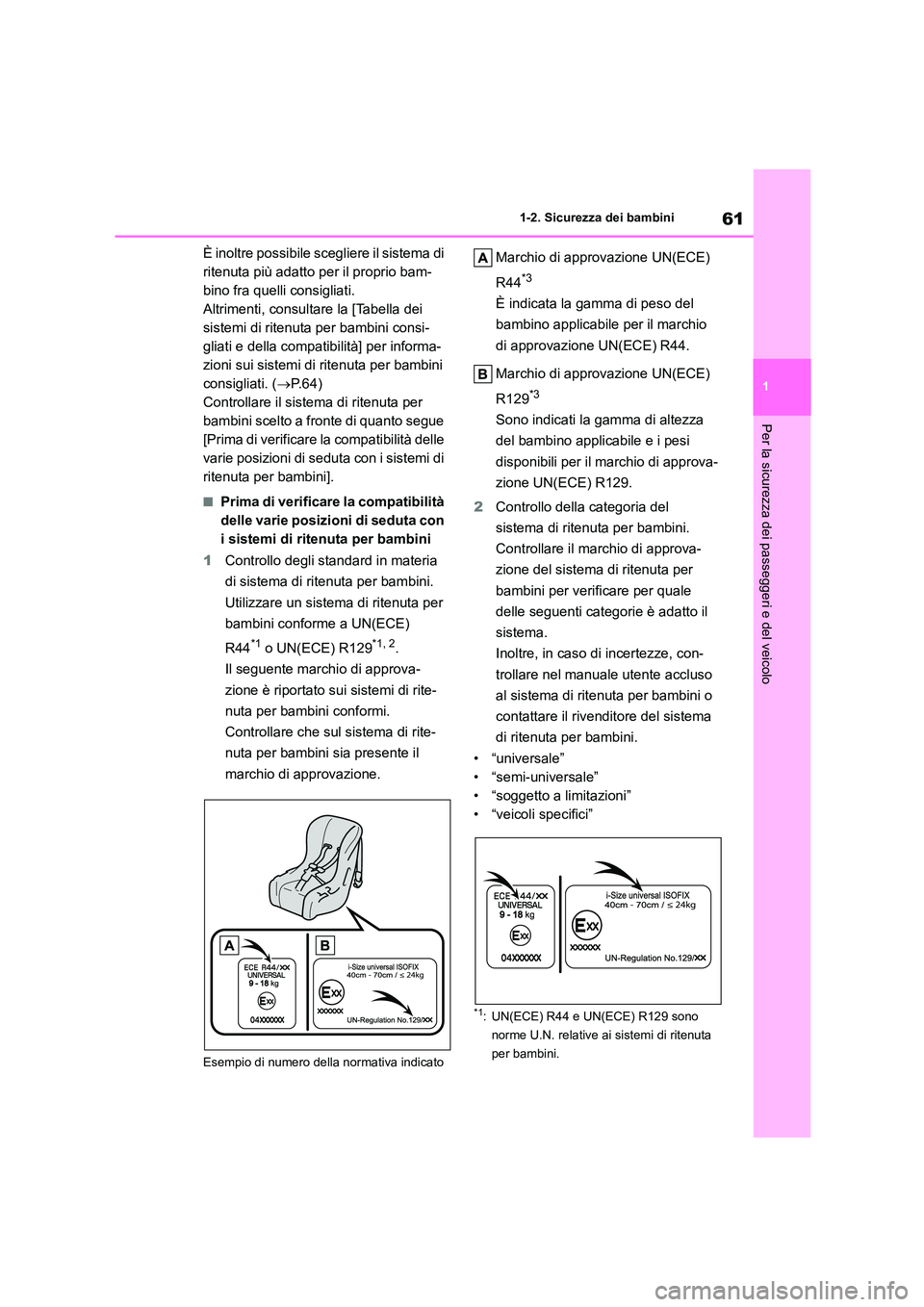

61
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
È inoltre possibile scegliere il sistema di
ritenuta più adatto per il proprio bam-
bino fra quelli consigliati.
Altrimenti, consultare la [Tabella dei
sistemi di ritenuta per bambini consi-
gliati e della compatibilità] per informa-
zioni sui sistemi di ritenuta per bambini
consigliati. ( P. 6 4 )
Controllare il sistema di ritenuta per
bambini scelto a fronte di quanto segue
[Prima di verificare la compatibilità delle
varie posizioni di seduta con i sistemi di
ritenuta per bambini].
■Prima di verificare la compatibilità
delle varie posizioni di seduta con
i sistemi di ritenuta per bambini
1 Controllo degli standard in materia
di sistema di ritenuta per bambini.
Utilizzare un sistema di ritenuta per
bambini conforme a UN(ECE)
R44*1 o UN(ECE) R129*1, 2.
Il seguente marchio di approva-
zione è riportato sui sistemi di rite-
nuta per bambini conformi.
Controllare che sul sistema di rite-
nuta per bambini sia presente il
marchio di approvazione.
Esempio di numero della normativa indicato
Marchio di approvazione UN(ECE)
R44*3
È indicata la gamma di peso del
bambino applicabile per il marchio
di approvazione UN(ECE) R44.
Marchio di approvazione UN(ECE)
R129*3
Sono indicati la gamma di altezza
del bambino applicabile e i pesi
disponibili per il marchio di approva-
zione UN(ECE) R129.
2 Controllo della categoria del
sistema di ritenuta per bambini.
Controllare il marchio di approva-
zione del sistema di ritenuta per
bambini per verifi care per quale
delle seguenti categorie è adatto il
sistema.
Inoltre, in caso di incertezze, con-
trollare nel manuale utente accluso
al sistema di ritenuta per bambini o
contattare il rivenditore del sistema
di ritenuta per bambini.
• “universale”
• “semi-universale”
• “soggetto a limitazioni”
• “veicoli specifici”
*1: UN(ECE) R44 e UN(ECE) R129 sono
norme U.N. relative ai sistemi di ritenuta
per bambini.

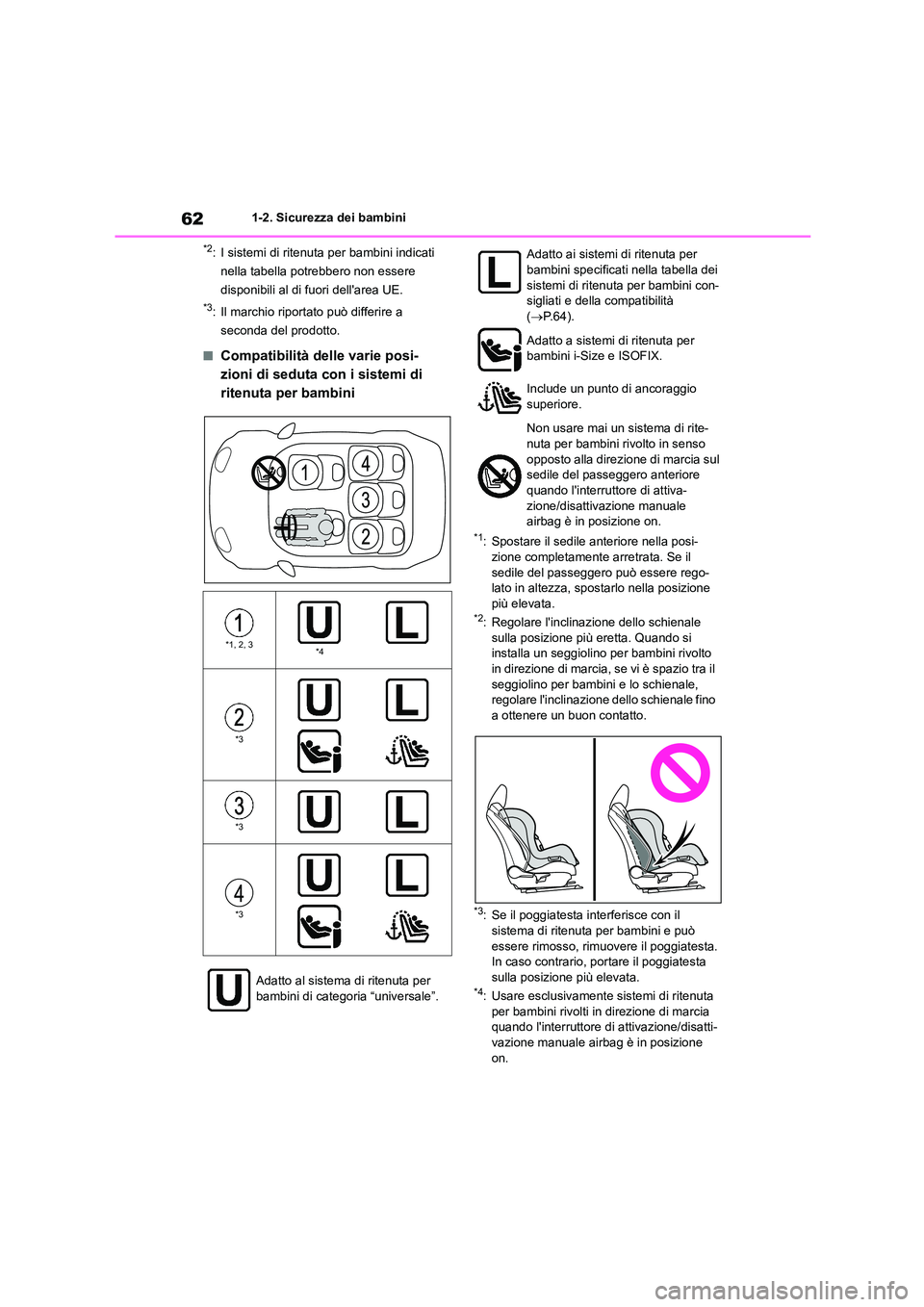

621-2. Sicurezza dei bambini
*2: I sistemi di ritenuta per bambini indicati
nella tabella potrebbero non essere
disponibili al di fuori dell'area UE.
*3: Il marchio riportato può differire a
seconda del prodotto.
■Compatibilità delle varie posi-
zioni di seduta con i sistemi di
ritenuta per bambini
*1: Spostare il sedile anteriore nella posi-
zione completamente arretrata. Se il sedile del passeggero può essere rego-
lato in altezza, spos tarlo nella posizione
più elevata.*2: Regolare l'inclinaz ione dello schienale sulla posizione più eretta. Quando si
installa un seggiolino per bambini rivolto
in direzione di marcia, se vi è spazio tra il seggiolino per bambini e lo schienale,
regolare l'inclinazi one dello schienale fino
a ottenere un buon contatto.
*3: Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e può essere rimosso, rimuovere il poggiatesta.
In caso contrario, portare il poggiatesta
sulla posizione più elevata.*4: Usare esclusivamente sistemi di ritenuta per bambini rivolti in direzione di marcia
quando l'interruttore di attivazione/disatti-
vazione manuale airbag è in posizione on.
*1, 2, 3*4
*3
*3
*3
Adatto al sistema di ritenuta per
bambini di categoria “universale”.
Adatto ai sistemi di ritenuta per
bambini specificati nella tabella dei
sistemi di ritenuta per bambini con- sigliati e della compatibilità
( P.64).
Adatto a sistemi di ritenuta per
bambini i-Size e ISOFIX.
Include un punto di ancoraggio
superiore.
Non usare mai un sistema di rite-
nuta per bambini rivolto in senso
opposto alla direzione di marcia sul sedile del passeggero anteriore
quando l'interruttore di attiva-
zione/disattivazione manuale airbag è in posizione on.
