2023 TOYOTA CAMRY sensor

För din information.................4
Så här läser du den här instruktionsboken....6
Söka information..................7
Bildregister......................8
1.Trygghet och säkerhet
1.1 För säkert bruk................20
1.1.1 Innan du börjar köra.........20
1.1.2 För säker körning...........21
1.1.3 Säkerhetsbälten...........22
1.1.4 Krockkuddar..............26
1.1.5 Manuellt i-/urkopplingssystem för
krockkuddarna vid
framsätespassagerarplatsen
*....34
1.1.6 Säkerhetsåtgärder beträffande
avgaser.................35
1.2 Säkerhet för barn...............36
1.2.1 Åka bil med barn...........36
1.2.2 Bilbarnstolar..............36
1.3 Hjälp i nödsituation..............50
1.3.1 eCall
*..................50
1.4 Hybridsystem.................58
1.4.1 Hybridsystem, funktioner......58
1.4.2 Hybridsystem,
säkerhetsåtgärder..........61
1.5 Stöldskyddssystem..............65
1.5.1 Startspärrsystem...........65
1.5.2 Larm
*..................65
2. Instrumentgrupp
2.1 Instrumentgrupp...............68
2.1.1 Varnings- och kontrollampor....68
2.1.2 Instrument och mätare.......72
2.1.3 Informationsdisplay.........75
2.1.4 Vindrutedisplay
*...........88
2.1.5 Energimonitor/
Förbrukningsskärm.........91
3. Funktionen i respektive
komponent
3.1 Nycklarnas funktioner............96
3.1.1 Nycklar.................96
3.2 Öppna, stänga och låsa dörrarna......98
3.2.1 Dörrar..................98
3.2.2 Baklucka...............102
3.2.3 Elektroniskt lås- och startsystem . 1053.3 Inställning av säten.............110
3.3.1 Framsäten..............110
3.3.2 Baksäte................111
3.3.3 Körställningsminne
*........112
3.3.4 Nackskydd..............114
3.4 Justera ratten och speglarna.......116
3.4.1 Ratt..................116
3.4.2 Invändig backspegel........117
3.4.3 Ytterbackspeglar..........118
3.5 Öppna och stänga fönster.........120
3.5.1 Elfönsterhissar...........120
4. Körning
4.1 Innan du börjar köra............124
4.1.1 Köra bilen...............124
4.1.2 Last och bagage...........129
4.1.3 Draganordning...........130
4.2 Körrutiner..................130
4.2.1 Startknapp (tändning).......130
4.2.2 Körläge EV..............133
4.2.3 Hybridväxellåda...........135
4.2.4 Körriktningsvisare, spak......138
4.2.5 Parkeringsbroms..........139
4.2.6 Bromshållning............142
4.3 Använda strålkastare och
vindrutetorkare...............143
4.3.1 Belysningsspak...........143
4.3.2 AHB (Automatiskt helljus)
*....145
4.3.3 Dimljus, reglage...........148
4.3.4 Vindrutetorkare och spolare . . . 148
4.4 Tanka bilen..................151
4.4.1 Öppna tanklocket..........151
4.5 Använda förarstödssystemen.......153
4.5.1 Toyota Safety Sense........153
4.5.2 PCS (Aktivt krockskyddssystem) . 157
4.5.3 LTA (Filhållningsassistans)....168
4.5.4 RSA (Vägskyltsigenkänning)
*...177
4.5.5 Aktiv farthållare med radar från
0km/tim ...............181
4.5.6 GPF (bensinpartikelfilter)
*.....192
4.5.7 Förarstödssystem..........193
4.5.8 BSM (Dödavinkelvarnare)
*....197
4.5.9 Toyota parkeringssensor......201
4.5.10 RCTA (Backvarnare för korsande
trafik)
*................209
4.5.11 RCD (Detektering med
backkameran)
*...........215
4.5.12 PKSB (Intelligent autobroms)*. 218
4.5.13 Intelligent autobroms (statiska
föremål)
*..............223
2

Komponenter i krockkuddesystemet
1Främre krocksensorer
2Förarens knäkrockkudde
3Sidokrocksensorer (framdörr)
4Sidokrocksensorer (fram)
5Krockkudde, framsätespassagerare
6Sidokrockkuddar fram
7Sidokrockgardiner
8Manuell i-/urkopplingskontakt till
passagerarkrockkudden (i förekommande
fall)
9“AIR BAG ON” och “AIR BAG OFF”,
kontrollampor (i förekommande fall)
10SRS-varningslampa
11Krockkuddesensorenhet
12Sidokrocksensorer (bak)
13Förarens krockkudde
14Bältessträckare och kraftbegränsare
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsanvisningar
beträffande krockkuddarna.
Försummelse kan orsaka svåra eller
livshotande skador.
VARNING!(Fortsättning)
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket
nära krockkudden.
1 .1 För säkert bruk
27
1
Trygghet och säkerhet

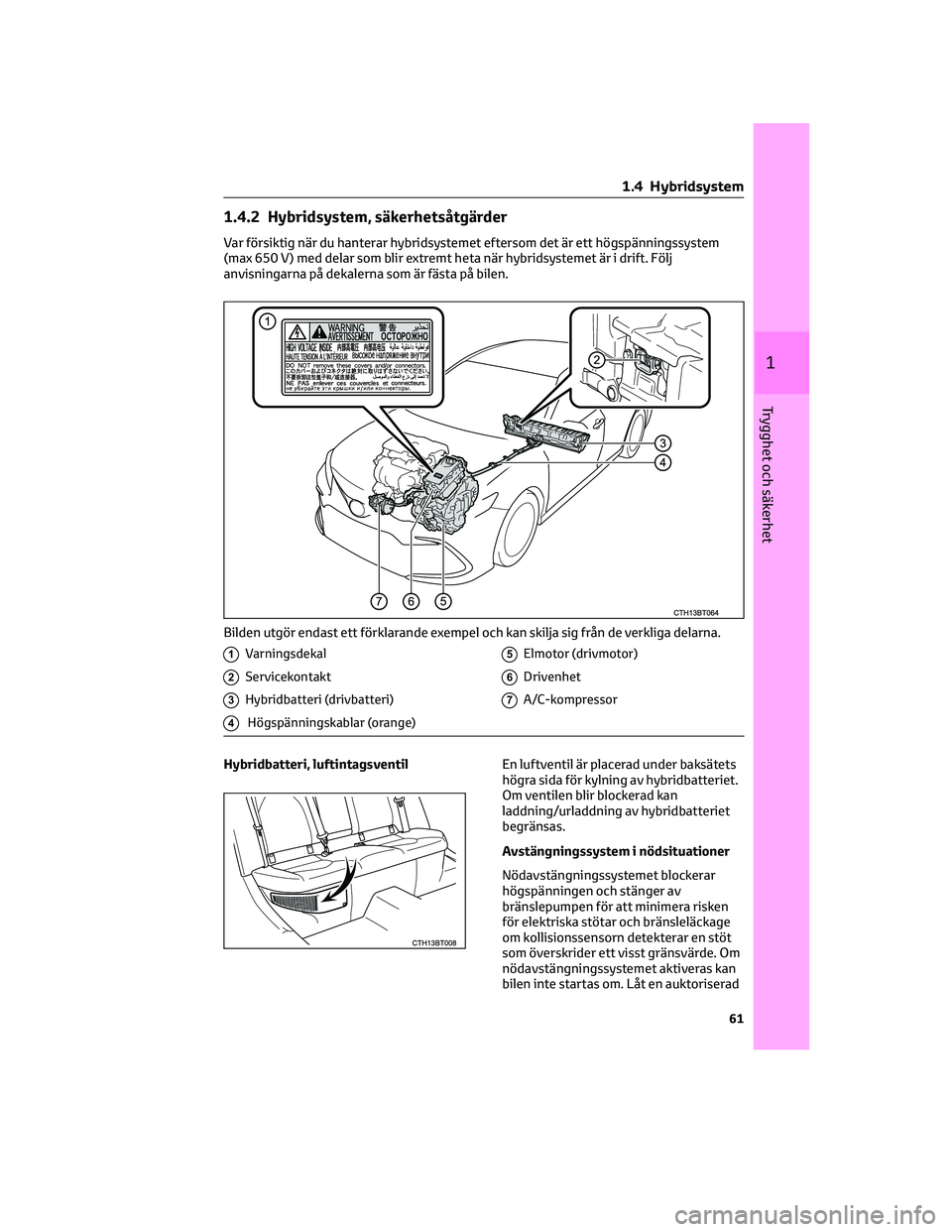

1.4.2 Hybridsystem, säkerhetsåtgärder
Var försiktig när du hanterar hybridsystemet eftersom det är ett högspänningssystem
(max 650 V) med delar som blir extremt heta när hybridsystemet är i drift. Följ
anvisningarna på dekalerna som är fästa på bilen.
1Varningsdekal
2Servicekontakt
3Hybridbatteri (drivbatteri)
4Högspänningskablar (orange)
5Elmotor (drivmotor)
6Drivenhet
7A/C-kompressor
Hybridbatteri, luftintagsventilEn luftventil är placerad under baksätets
högra sida för kylning av hybridbatteriet.
Om ventilen blir blockerad kan
laddning/urladdning av hybridbatteriet
begränsas.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn detekterar en stöt
som överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan
bilen inte startas om. Låt en auktoriserad
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .4 Hybridsystem
61
1
Trygghet och säkerhet

2.1 Instrumentgrupp
2.1.1 Varnings- och kontrollampor
Varnings- och kontrollamporna i instrumentgrupp, mittpanel och i ytterbackspeglar håller
föraren informerad om status i bilens olika system.
I förklarande syfte visar bilderna nedan samtliga varnings- och kontrollampor som tänds.
Varningslampor
Varningslamporna håller föraren informerad om störningar i något av bilens system.
*1
(Röd)Bromssystem, var-
ningslampa
(→Sid. 307)
*1
(Blinkar eller
lyser)PCS, varningslampa
(→Sid. 308)
*1
(gul)Bromssystem, var-
ningslampa
(→Sid. 307)
*1
(i förekommande
fall)PKSB OFF, kontrollampa
(→Sid. 309)
*1
Felfunktion, kon-
trollampa (→Sid. 307)
(gul)LTA, kontrollampa
(→Sid. 308)
*1
SRS-varningslampa
(→Sid. 307)Toyota parkeringssensor
avstängd, kontrollampa
(→Sid. 309)
2.1 Instrumentgrupp
68

• RSA (Vägskyltsigenkänning) (i
förekommande fall) (→Sid. 177)
Visa följande information som är länkad
till navigationssystemet (i
förekommande fall):
• Vägledning
• Visning av kompass (färdriktning
uppåt)
Ljudsystemlänkad display
Välj för att kunna välja ljudkälla eller
spår med kontrollerna på ratten.
Fordonsinformation
Välj för att utföra följande:
Visa följande information:
• Energimonitor (→Sid. 91)
• Lufttryck i däcken (→Sid. 278)
Aktivera/inaktivera följande system:
• Parkeringsassistans (Toyota
parkeringssensor) (→Sid. 201)
• BSM (Dödavinkelvarnare), funktion (i
förekommande fall) (→Sid. 197)
• RCTA (Backvarnare för korsande
trafik), funktion (i förekommande fall)
(→Sid. 209)
Den här funktionen kan också
aktiveras/inaktiveras på
.
Display för inställningar
(→Sid. 80)
Välj för att ändra inställningarna för
rattkontrollerna och andra inställningar.Eco-vänlig körning, information (
)
Bränsleförbrukning
1Aktuell bränsleförbrukning
Visar momentan aktuell
bränsleförbrukning.
2Genomsnittlig bränsleekonomi (efter
start)
Visar den genomsnittliga
bränsleförbrukningen sedan
hybridsystemet startades.
*1
3Räckvidd
Visar räckvidden på återstående
bränsle.*2, 3
4Gadget*4
Följande funktioner kan visas när
inställningarna för instrumentets
innehåll och typen av
bränsleförbrukning ändras på
.
(→Sid. 80)
2.1 Instrumentgrupp
77
2
Instrumentgrupp

Parkeringsassistans (Toyota parkeringssensor) (→Sid. 201)
Tryck på
för att aktivera/inaktivera Toyota parkeringssensor.
Benämning Inställningar Åtgärd
Toyota parkerings-
sensorPå
Välj för att aktivera/inaktivera Toyota parke-
ringssensor.
Av
Hållintryckt för att ändra inställningarna för följande funktion:
Benämning Inställningar Åtgärd
Volym1 (Låg)
Välj för att ändra ljudvolymen av summertonen
till Toyota parkeringssensor. 2 (Medel)
3 (Hög)
HUD (Vindrutedisplay) (i förekommande fall) (→Sid. 88)
Tryck på
för att aktivera/inaktivera vindrutedisplayen.
Benämning Inställningar Åtgärd
HUDPå
Välj för att aktivera/inaktivera vindrutedis-
playen.
Av
Hållintryckt för att ändra inställningarna för följande funktioner:
Benämning Inställningar Åtgärd
HUD ljusstyrka/lägeVälj för att justera ljusstyrkan/läget för vindrute-
displayen.
■Tryck på knappen
/för att justera
ljusstyrkan på displayen.
■Tryck på knappen
/för att justera
displayens läge.
HUD förarstödsys-
temInställning av varv-
räknarenVälj för att växla displayen mellan följande:
■Hybridsystemindikator
■Varvräknare
■Inget innehåll
Navigeringssystem
Välj för att aktivera/inaktivera vindrutedisplay-
ens innehåll. Körfält
Körassistans
Kompass
RotationVälj för att justera vindrutedisplayens vinkel.
Tryck på knappen
/för att justera display-
ens vinkel.
Bakre solskyddsgardin (i förekommande fall) (→Sid. 257)
Tryck på
för att höja/sänka bakre solskyddsgardinen.
Benämning Inställningar Åtgärd
Bakre solskyddsgar-
dinHöjd
Välj för att höja/sänka bakre solskyddsgardinen.
Sänkt
2.1 Instrumentgrupp
83
2
Instrumentgrupp

Fordonsinställningar
Håll
intryckt för att ändra inställningarna för följande funktioner:
Benämning Inställningar Detaljer
TPWS (Däcktryckvarningssystem) (→Sid. 278)
Ställ in tryck (nollställning av däcktryck-
varningssystem)Välj för att nollställa däcktryckvarningssystemet.
Håll knappen
intryckt för att nollställa.
Innan du nollställer systemet ska du kontrollera
att lufttrycket i däcken är justerat till angivet
värde. (→Sid. 279)
Hjulbyte (registrera ID-koderna till däck-
tryckvarningssystemets sensorer)Välj för att registrera ID-koderna till däcktryck-
sensorerna i däcktryckvarningssystemet. Håll
knappen
intryckt för att registrera ID-
koderna. (→Sid. 279)
Påminnare för bak-
sätet (→Sid. 101)På
Välj för att aktivera/inaktivera bakre bältespå-
minnaren.
Av
Mätarinställningar
Håll
intryckt för att ändra inställningarna för följande funktioner:
Benämning Inställningar Åtgärd
Språk Välj för att ändra språket på displayen.
Enheter Välj för att ändra måttenheter på displayen.
(EV-kontrollampa)På
Välj för att aktivera/inaktivera
EV-kontrollampan. (→Sid. 59)
Av
HastighetsmätarePå
Välj för att aktivera/inaktivera visning av hastig-
hetsmätaren.
Av
Gadget, innehållAv Ingen visning
Bilens medelhastig-
het
Välj för att aktivera/inaktivera visning av gadget.
Sträcka
Förfluten tid
Bränsleförbrukning,
typFärd (efter start)
*1
Välj för att ändra visning av genomsnittlig
bränsleförbrukning och en funktion som ska vi-
sas som en gadget. Totalt (efter noll-
ställning)
Bränsletank (efter
tankning)
*2
Informationsdisplay avstängdVälj för att stänga av informationsdisplayen.
Slå på informationsdisplayen igen genom att
trycka på en riktningsknapp (///).
Popup-displayKorsningsvägled-
ning (i förekom-
mande fall)
Välj för att aktivera/inaktivera popup-displayen.
Inkommande samtal
Justering av ljus-
styrka
StandardinställningVälj för att återställa inställningarna för rattkon-
trollerna till standardinställning.
*1: När den här posten väljs ändras enbart instrumentet.*2: När den här posten väljs stängs visningen av instrumentet av.
2.1 Instrumentgrupp
85
2
Instrumentgrupp

Använda vindrutedisplayen
Välj
på informationsdisplayen
(→Sid. 80) och därefter.
Aktivera/inaktivera vindrutedisplayen
Tryck på
för att aktivera/inaktivera
vindrutedisplayen.
Ändra inställningar för
vindrutedisplayen
Håll
intryckt för att ändra följande
inställningar:
Hybridsystemsindikering/Varvräknare
Välj för att visa indikatorn för
hybridsystemet/varvräknare/tomt
innehåll.
Displayens ljusstyrka/läge
Välj för att justera ljusstyrkan och läget
för vindrutedisplayen.
Displayens innehåll
Välj för att aktivera/inaktivera följande
funktioner:
• Ruttvägledning till resmålet
• Förarstödsystem, status
• Kompass
Displayens vinkel
Välj för att justera vindrutedisplayens
vinkel.
Visningsyta för status för
förarstödsystem/visningsyta länkad till
navigationssystem
Visningsyta för status i
förarassistanssystem
Visa driftsstatus för följande system:
• Aktiv farthållare med radar från
0 km/tim (→Sid. 181)
• LTA (Filhållningsassistans)
(→Sid. 168)
• Toyota parkeringssensor (→Sid. 201)Navigationssystemslänkad display
Visar följande funktioner som är länkade
till navigationssystemet:
Ruttvägledning till resmålet
Visas när navigationssystemet utför
ruttvägledning. När bilen närmar sig en
korsning visas en pil som indikerar
föreslagen färdriktning.
Kompass
Visar färdriktningen.
Hybridsystemsindikering/Varvräknare
Hybridsystemindikator
1Laddningsområde
2Hybrid-Eco-område
3Eco-område
4Kraftområde
Det visade innehållet är det samma
som visas på mätaren
(hybridsystemsindikator). För
information, se Sid. 73
Varvräknare
Visar motorns varvtal i varv per minut.
Informationsyta
Visar följande funktioner i relevanta
situationer:
Varning/Meddelande
• Varning från LTA
(Filhållningsassistans)
• Aktiv farthållare med radar från
0 km/tim
2.1 Instrumentgrupp
89
2
Instrumentgrupp
