1511-5. Impianto antifurto
1
Per la sicurezza e l’incolumità
C-HR_HEV_OM_Europe_OM10768L
■Disattivazione e riattivazione automatica del sensore antintrusione
● L’allarme rimane inserito anche quando il sensore antintrusione è disattivato.
● Dopo la disattivazione del sensore antintrusione, premendo l’interruttore POWER o
sbloccando le porte con la funzione di entrata (se presente) o il radiocomando a
distanza si provoca la riattivazione del sensore antintrusione.
● Il sensore antintrusione verrà riattivato automaticamente alla disattivazione del
sistema di allarme.
■ Considerazioni sul rilevamento del sensore anti-intrusione
Il sensore può far scattare l’allarme nelle situazioni seguenti :
• Movimenti di persone all’esterno del veicolo
● Persone o animali domestici si trovano
all’interno del veicolo.
● Un finestrino è aperto.
In questo caso, il sensore potrebbe rilevare:
• Vento o movimenti come quelli di foglie e
insetti all’interno del veicolo
• Onde ultrasoniche emesse da dispositivi
come sensori anti-intrusione di altri veicoli

1531-5. Impianto antifurto
1
Per la sicurezza e l’incolumità
C-HR_HEV_OM_Europe_OM10768L
NOTA
■Per garantire il corretto funzionamento del sensore anti-intrusione
● Istallando accessori diversi dai ricambi originali Toyota o lasciando oggetti tra il
sedile del guidatore e il sedile del passeggero è possibile che l’efficienza di
rilevamento risulti diminuita.
● Per garantire il corretto funzionamento dei
sensori, non toccarli o non coprirli.
● Non spruzzare deodoranti per l’ambiente o
altri prodotti direttamente sui sensori.

1572. Quadro strumenti
2
Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L
Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
Spie di avvertimentoPagine
*1Spia di avvertimento impianto frenante (rossa) P. 681
*1Spia guasto P. 682
*1Spia di avvertimento airbag SRS P. 682
*1Spia di avvertimento ABS P. 682
*1Spia di avvertimento servosterzo elettrico (rossa) P. 682
*1Spia di avvertimento servosterzo elettrico (gialla) P. 682
*1, 2Indicatore sensore assistenza al parcheggio Toyota
DISATTIVATO (se presente) P. 6 8 3
*1, 2Indicatore PKSB OFF (se presente) P. 683
*2Indicatore “RCTA OFF” (se presente) P. 683
*1, 3Spia pattinamento P. 684
*1Spia di avvertimento impianto frenante (gialla) P. 684

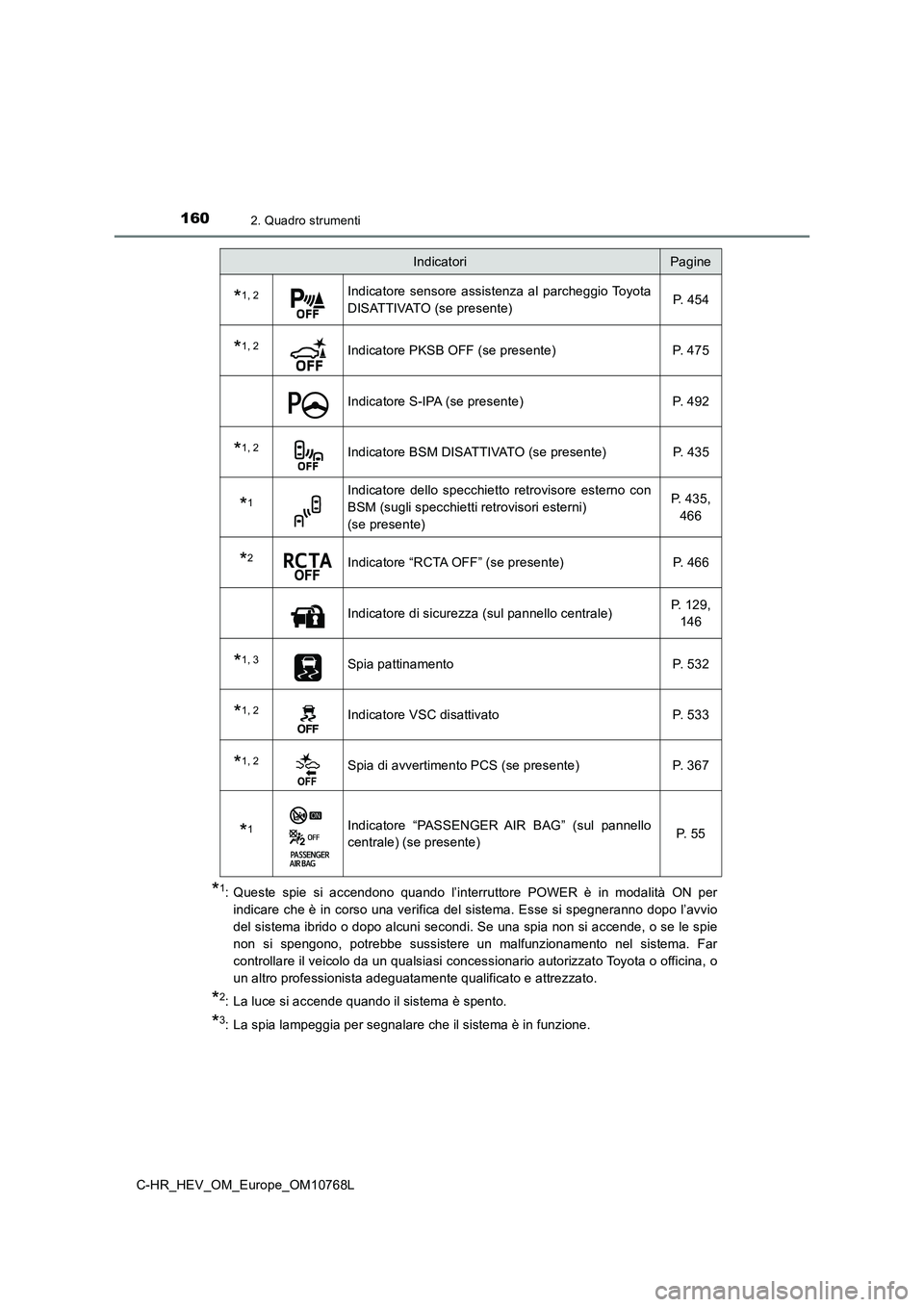

1602. Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L
*1: Queste spie si accendono quando l’interruttore POWER è in modalità ON per
indicare che è in corso una verifica del sistema. Esse si spegn eranno dopo l’avvio
del sistema ibrido o dopo alcuni secondi. Se una spia non si ac cende, o se le spie
non si spengono, potrebbe sussistere un malfunzionamento nel si stema. Far
controllare il veicolo da un qualsiasi concessionario autorizza to Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
*2: La luce si accende quando il sistema è spento.
*3: La spia lampeggia per segnalare che il sistema è in funzione.
*1, 2Indicatore sensore assistenza al parcheggio Toyota
DISATTIVATO (se presente) P. 4 5 4
*1, 2Indicatore PKSB OFF (se presente) P. 475
Indicatore S-IPA (se presente) P. 492
*1, 2Indicatore BSM DISATTIVATO (se presente) P. 435
*1Indicatore dello specchietto retrovisore esterno con
BSM (sugli specchietti retrovisori esterni)
(se presente)
P. 435,
466
*2Indicatore “RCTA OFF” (se presente) P. 466
Indicatore di sicurezza (sul pannello centrale) P. 129,
146
*1, 3Spia pattinamento P. 532
*1, 2Indicatore VSC disattivato P. 533
*1, 2Spia di avvertimento PCS (se presente) P. 367
*1Indicatore “PASSENGER AIR BAG” (sul pannello
centrale) (se presente) P. 55
IndicatoriPagine

1712. Quadro strumenti
2
Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L
Le impostazioni delle seguenti voci possono essere modificate, fare
riferimento a P. 781.
Per le funzioni che possono essere attivate o disattivate, la f unzione passa da
attiva a non attiva tutte le volte che viene premuto il pulsant e .
● LTA (Mantenimento attivo della corsia) (P. 384)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione della funzione di centraggio della corsia
• Sensibilità avviso
• Attivazione/disattivazione avvertimento stabilizzatore
• Sensibilità sbandamento
● PCS (Sistema di sicurezza pre-crash) (P. 367)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione PCS
• Sensibilità PCS
● BSM (Monitoraggio punti ciechi) (P. 435)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione funzione BSM
• Sensibilità BSM
• Luminosità BSM
• Attivazione/disattivazione funzione RCTA
● Sensore assistenza al parcheggio Toyota (P. 453)*1
Selezionare per attivare/disattivare il sensore assistenza al parcheggio
To y o t a .
● PKSB (Sistema di assistenza alla frenata nelle manovre di
parcheggio) ( P. 474)*1
Selezionare per abilitare/disattivare la Funzione di assistenza alla frenata
nelle manovre di parcheggio.
Display delle impostazioni

1722. Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L
● RSA (Riconoscimento segnaletica stradale) (P. 399, 419)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione RSA
• Attivazione/disattivazione del regolatore della velocità di cr ociera a radar con
riconoscimento segnaletica stradale
● Selezione modalità di guida (P. 430)
● Luminosità del quadro strumenti (P. 175)
Selezionare per regolare la lum inosità del quadro strumenti.
● Impostazioni veicolo
Selezionare il menu per configurare le seguenti voci.
• Impostazione del sensore assistenza al parcheggio Toyota
( P. 787)*1
Selezionare per modificare il volume del cicalino del sensore assistenza
al parcheggio Toyota.
• Impostazione del sensore assistenza al parcheggio
Toyota e della funzione RCTA ( P. 787)*1
Selezionare per modificare il volume del cicalino del sensore assistenza
al parcheggio Toyota e della funzione RCTA.
• Configurazione RSA (riconoscimento segnaletica stradale)
( P. 789)*1
Selezionare per configurare RSA (riconoscimento segnaletica stradale).
• Configurazione (Sistema di controllo pressione pneumatici)
( P. 617)
Selezionare per inizializzare il sistema di controllo pressione
pneumatici.

191
3
3-2. Apertura, chiusura e bloccaggio delle porte
Funzionamento di ciascun componente
C-HR_HEV_OM_Europe_OM10768L
Por te laterali
◆Funzione di entrata (veicoli con sistema di entrata e avviamento
intelligente dotati di funzione di entrata)
Per abilitare questa funzione, è necessario portare con sé la c hiave
elettronica.
Afferrare la maniglia di una porta
anteriore per sbloccare le
porte.*
Accertarsi di toccare il sensore
posto sul retro della maniglia.
Le porte non possono essere
sbloccate per 3 secondi dopo che le
stesse sono state bloccate.
Toccare il sensore della
serratura (la rientranza posta
sulla superficie della maniglia
della porta anteriore) per
bloccare tutte le porte.
Controllare che la porta sia fermamente bloccata.
*: Le impostazioni di sbloccaggio porte possono essere modificate . (P. 1 9 6 )
Sbloccaggio e bloccaggio delle porte dall’esterno

1933-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
C-HR_HEV_OM_Europe_OM10768L
■ Caratteristica di sicurezza
Se una porta non viene aperta entro circa 30 secondi dallo sblo ccaggio del veicolo, la
funzione di sicurezza blocca nuovamente il veicolo in modo auto matico.
■ Quando la porta non si blocca mediante il sensore di bloccaggio posto sulla
superficie della maniglia della porta anteriore (veicoli con fu nzione di entrata)
■ Cicalino chiusura centralizzata
Se si tenta di bloccare le porte utilizzando la funzione di ent rata o il radiocomando a
distanza quando una di esse non è completamente chiusa, un cica lino si mette a
suonare in modo continuo per 5 secondi. Chiudere completamente la porta per
disattivare il cicalino e bloccare un’altra volta le porte.
■ Inserimento dell’allarme (se presente)
Il bloccaggio delle porte inserirà il sistema di allarme. ( P. 146)
■ Se il sistema di entrata e avviamento intelligente o il radiocomando a distanza
non funzionano adeguatamente
● Usare la chiave meccanica per bloccare e sbloccare le porte. (P. 746)
● Se esaurita, sostituire la batteria della chiave con una nuova. (P. 6 4 4 )
Usare il palmo della propria mano per toccare
il sensore della serratura.
