Conducción

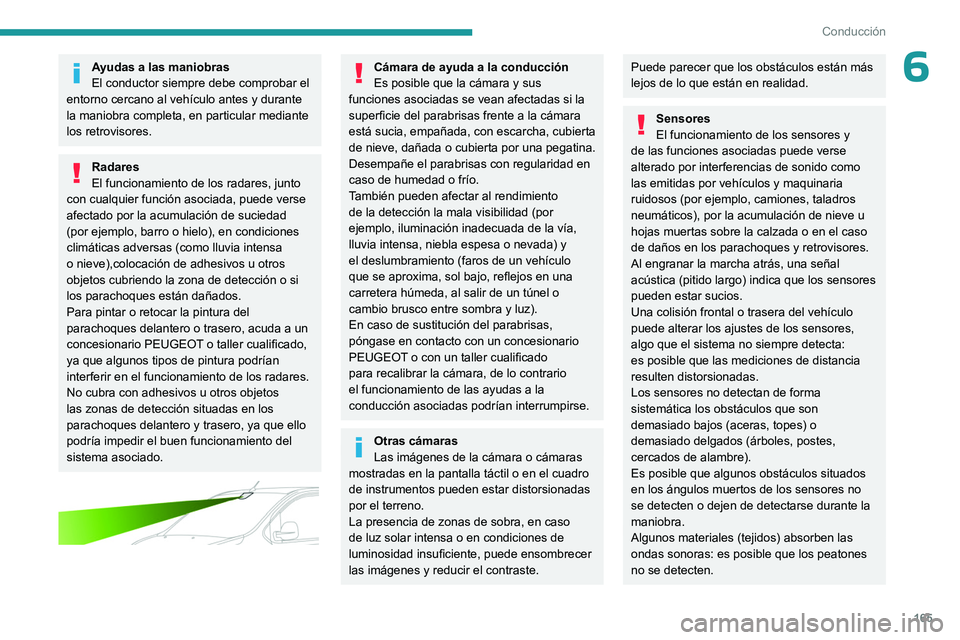

6Ayudas a las maniobras
El conductor siempre debe comprobar el
entorno cercano al vehículo antes y durante
la maniobra completa, en particular mediante
los retrovisores.
Radares
El funcionamiento de los radares, junto
con cualquier función asociada, puede verse
afectado por la acumulación de suciedad
(por ejemplo, barro o hielo), en condiciones
climáticas adversas (como lluvia intensa
o nieve),colocación de adhesivos u otros
objetos cubriendo la zona de detección o si
los parachoques están dañados.
Para pintar o retocar la pintura del
parachoques delantero o trasero, acuda a un
concesionario PEUGEOT o taller cualificado,
ya que algunos tipos de pintura podrían
interferir en el funcionamiento de los radares.
No cubra con adhesivos u otros objetos
las zonas de detección situadas en los
parachoques delantero y trasero, ya que ello
podría impedir el buen funcionamiento del
sistema asociado.


Cámara de ayuda a la conducción
Es posible que la cámara y sus
funciones asociadas se vean afectadas si la
superficie del parabrisas frente a la cámara
está sucia, empañada, con escarcha, cubierta
de nieve, dañada o cubierta por una pegatina.
Desempañe el parabrisas con regularidad en
caso de humedad o frío.
También pueden afectar al rendimiento
de la detección la mala visibilidad (por
ejemplo,
iluminación inadecuada de la vía,
lluvia intensa, niebla espesa o nevada) y
el deslumbramiento (faros de un vehículo
que se aproxima, sol bajo, reflejos en una
carretera húmeda, al salir de un túnel o
cambio brusco entre sombra y luz).
En caso de sustitución del parabrisas,
póngase en contacto con un concesionario
PEUGEOT o con un taller cualificado
para recalibrar la cámara, de lo contrario
el funcionamiento de las ayudas a la
conducción asociadas podrían interrumpirse.
Otras cámaras
Las imágenes de la cámara o cámaras
mostradas en la pantalla táctil o en el cuadro
de instrumentos pueden estar distorsionadas
por el terreno.
La presencia de zonas de sobra, en caso
de luz solar intensa o en condiciones de
luminosidad insuficiente, puede ensombrecer
las imágenes y reducir el contraste.
Puede parecer que los obstáculos están más
lejos de lo que están en realidad.
Sensores
El funcionamiento de los sensores y
de las funciones asociadas puede verse
alterado por interferencias de sonido como
las emitidas por vehículos y maquinaria
ruidosos (por ejemplo, camiones, taladros
neumáticos), por la acumulación de nieve u
hojas muertas sobre la calzada o en el caso
de daños en los parachoques y retrovisores.
Al engranar la marcha atrás, una señal
acústica (pitido largo) indica que los sensores
pueden estar sucios.
Una colisión frontal o trasera del vehículo
puede alterar los ajustes de los sensores,
algo que el sistema no siempre detecta:
es posible que las mediciones de distancia
resulten distorsionadas.
Los sensores no detectan de forma
sistemática los obstáculos que son
demasiado bajos (aceras, topes) o
demasiado delgados (árboles, postes,
cercados de alambre).
Es posible que algunos obstáculos situados
en los ángulos muertos de los sensores no
se detecten o dejen de detectarse durante la
maniobra.
Algunos materiales (tejidos) absorben las
ondas sonoras: es posible que los peatones
no se detecten.

166
Conducción
Mantenimiento
Limpie los parachoques, los retrovisores
de las puertas y el campo de visión de las
cámaras de forma regular.
Cuando lave el vehículo con un sistema de
lavado de alta presión, no sitúe el surtidor a
menos de 30
cm del radar, las cámaras y los
sensores.
Alfombrillas/cubre-pedales
El uso de alfombrillas o cubre-pedales
no homologados por PEUGEOT puede
interferir en el funcionamiento del limitador de
velocidad o el regulador de velocidad.
Para evitar el riesgo de bloqueo de los
pedales:
–

Asegúrese de que la alfombrilla esté
correctamente fijada.
–


Nunca superponga varias alfombrillas.
Unidades de velocidad
Asegúrese de que las unidades de
velocidad que se muestran en el cuadro de
instrumentos (km/h o mph) son las del país
en el que circula.
De no ser así, cuando detenga
completamente el vehículo, ajuste la
indicación a la unidad de velocidad requerida,
de manera que cumpla con la normativa
local.
En caso de duda, póngase en contacto con
un PEUGEOT concesionario autorizado o un
taller cualificado.
Memorización de
velocidades
Esta función permite memorizar la velocidad
programada, que se usará después para
establecer los dos sistemas: el limitador de
velocidad (limita la velocidad del vehículo)
o el regulador de velocidad (velocidad de
crucero del vehículo).
Se pueden memorizar 6 velocidades
programadas para cada uno de los dos
sistemas.
Programación
Los límites de velocidad se pueden
establecer en el menú de configuración
del vehículo mediante la pantalla táctil.
►

Seleccione el sistema para el que desea
memorizar la nueva velocidad programada:
– limitador d e velocidad
o
– regulador de velocidad.


► Pulse el botón correspondiente a la velocidad
programada que desea modificar .
►

Introduzca el nuevo valor con el teclado
numérico y confirme.
►


Confirme la memorización de los cambios y
salga del menú.
Las velocidades memorizadas se
recuperan pulsando este botón.
Reconocimiento de
señales de tráfico
Para obtener más información, consulte
las Recomendaciones generales sobre
el uso de las ayudas a la conducción y a
las maniobras.

177
Conducción
6

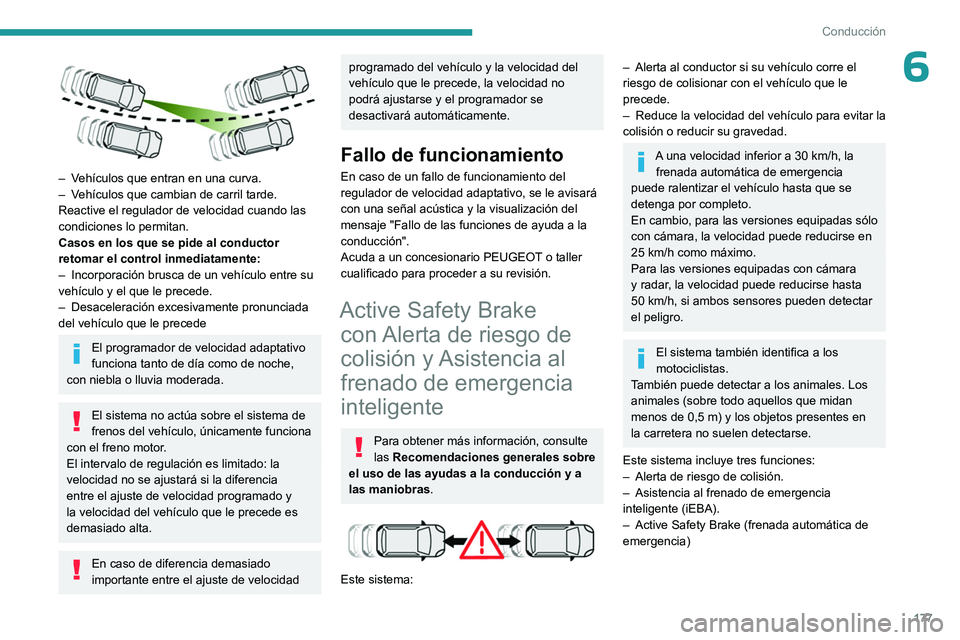

– Vehículos que entran en una curva.
– V ehículos que cambian de carril tarde.
Reactive el regulador de velocidad cuando las
condiciones lo permitan.
Casos en los que se pide al conductor
retomar el control inmediatamente:
–

Incorporación brusca de un vehículo entre su
vehículo y el que le precede.
–


Desaceleración excesivamente pronunciada
del vehículo que le precede
El programador de velocidad adaptativo
funciona tanto de día como de noche,
con niebla o lluvia moderada.
El sistema no actúa sobre el sistema de
frenos del vehículo, únicamente funciona
con el freno motor.
El intervalo de regulación es limitado: la
velocidad no se ajustará si la diferencia
entre el ajuste de velocidad programado y
la velocidad del vehículo que le precede es
demasiado alta.
En caso de diferencia demasiado
importante entre el ajuste de velocidad
programado del vehículo y la velocidad del
vehículo que le precede, la velocidad no
podrá ajustarse y el programador se
desactivará automáticamente.
Fallo de funcionamiento
En caso de un fallo de funcionamiento del
regulador de velocidad adaptativo, se le avisará
con una señal acústica y la visualización del
mensaje "Fallo de las funciones de ayuda a la
conducción".
Acuda a un concesionario PEUGEOT o taller
cualificado para proceder a su revisión.
Active Safety Brake con Alerta de riesgo de
colisión y Asistencia al
frenado de emergencia
inteligente
Para obtener más información, consulte
las Recomendaciones generales sobre
el uso de las ayudas a la conducción y a
las maniobras.


Este sistema:
– Alerta al conductor si su vehículo corre el
riesgo de colisionar con el vehículo que le
precede.
–

Reduce la velocidad
del vehículo para evitar la
colisión o reducir su gravedad.
A una velocidad inferior a 30 km/h, la
frenada automática de emergencia
puede ralentizar el vehículo hasta que se
detenga por completo.
En cambio, para las versiones equipadas
sólo
con cámara, la velocidad puede reducirse en
25

km/h como máximo.
Para las versiones equipadas con cámara
y radar, la velocidad puede reducirse hasta
50

km/h, si ambos sensores pueden detectar
el peligro.
El sistema también identifica a los
motociclistas.
También puede detectar a los animales. Los
animales (sobre todo aquellos que midan
menos de 0,5
m) y los objetos presentes en
la carretera no suelen detectarse.
Este sistema incluye tres funciones:
–

Alerta de riesgo de colisión.
–


Asistencia al frenado de emergencia
inteligente (iEBA).
–


Active Safety Brake (frenada automática de
emergencia)

180
Conducción

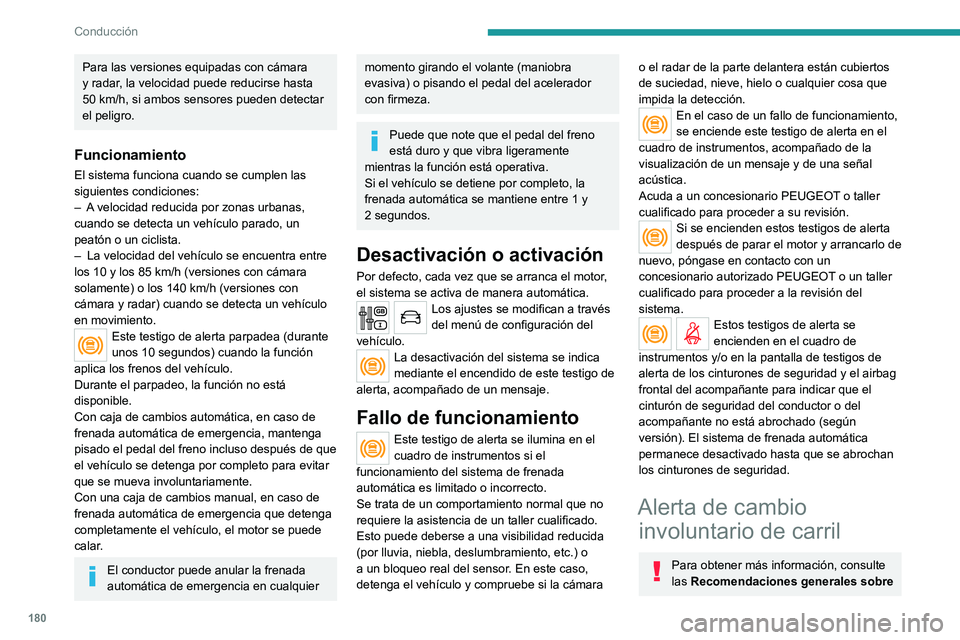

Para las versiones equipadas con cámara
y radar, la velocidad puede reducirse hasta
50 km/h, si ambos sensores pueden detectar
el peligro.
Funcionamiento
El sistema funciona cuando se cumplen las
siguientes condiciones:
–

A
velocidad reducida por zonas urbanas,
cuando se detecta un vehículo parado, un
peatón o un ciclista.
–

La velocidad del vehículo se encuentra entre
los 10 y los 85 km/h (versiones con cámara
solamente) o los 140 km/h (versiones con
cámara y radar) cuando se detecta un vehículo
en movimiento.
Este testigo de alerta parpadea (durante
unos 10 segundos) cuando la función
aplica los frenos del vehículo.
Durante el parpadeo, la función no está
disponible.
Con caja de cambios automática, en caso de
frenada automática de emergencia, mantenga
pisado el pedal del freno incluso después de que
el vehículo se detenga por completo para evitar
que se mueva involuntariamente.
Con una caja de cambios manual, en caso de
frenada automática de emergencia que detenga
completamente el vehículo, el motor se puede
calar.
El conductor puede anular la frenada
automática de emergencia en cualquier
momento girando el volante (maniobra
evasiva) o pisando el pedal del acelerador
con firmeza.
Puede que note que el pedal del freno
está duro y que vibra ligeramente
mientras la función está operativa.
Si el vehículo se detiene por completo, la
frenada automática se mantiene entre 1 y
2

segundos.
Desactivación o activación
Por defecto, cada vez que se arranca el motor,
el sistema se activa de manera automática.
Los ajustes se modifican a través
del menú de configuración del
vehículo.
La desactivación del sistema se indica
mediante el encendido de este testigo de
alerta, acompañado de un mensaje.
Fallo de funcionamiento
Este testigo de alerta se ilumina en el
cuadro de instrumentos si el
funcionamiento del sistema de frenada
automática es limitado o incorrecto.
Se trata de un comportamiento normal que no
requiere la asistencia de un taller cualificado.
Esto puede deberse a una visibilidad reducida
(por lluvia, niebla, deslumbramiento, etc.) o
a un bloqueo real del sensor. En este caso,
detenga el vehículo y compruebe si la cámara
o el radar de la parte delantera están cubiertos
de suciedad, nieve, hielo o cualquier cosa que
impida la detección.
En el caso de un fallo de funcionamiento,
se enciende este testigo de alerta en el
cuadro de instrumentos, acompañado de la
visualización de un mensaje y de una señal
acústica.
Acuda a un concesionario PEUGEOT o taller
cualificado para proceder a su revisión.
Si se encienden estos testigos de alerta
después de parar el motor y arrancarlo de
nuevo, póngase en contacto con un
concesionario autorizado PEUGEOT o un taller
cualificado para proceder a la revisión del
sistema.
Estos testigos de alerta se
encienden en el cuadro de
instrumentos y/o en la pantalla de testigos de
alerta de los cinturones de seguridad y el airbag
frontal del acompañante para indicar que el
cinturón de seguridad del conductor o del
acompañante no está abrochado (según
versión). El sistema de frenada automática
permanece desactivado hasta que se abrochan
los cinturones de seguridad.
Alerta de cambio involuntario de carril
Para obtener más información, consulte
las Recomendaciones generales sobre

183
Conducción

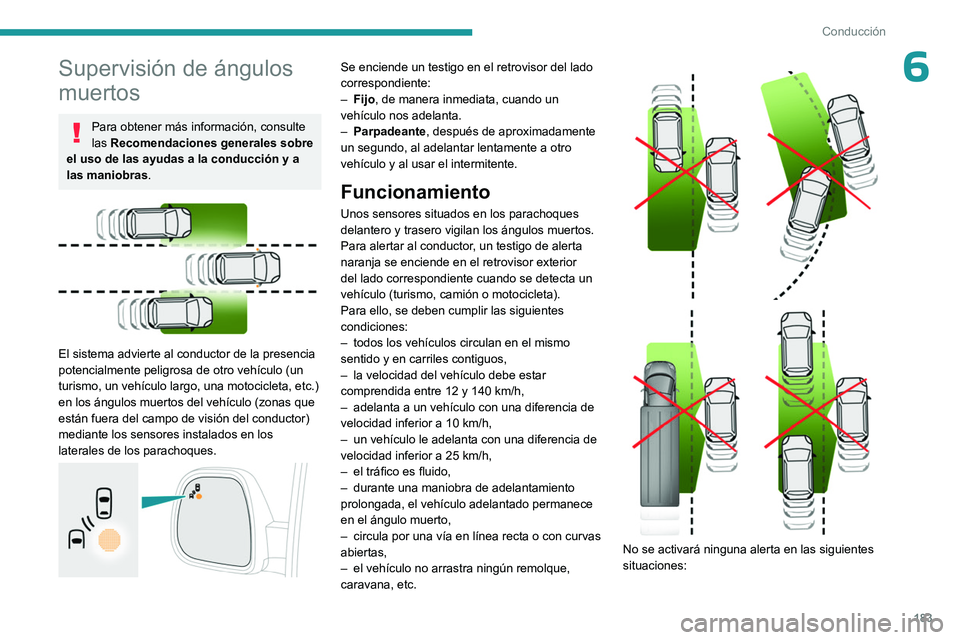

6Supervisión de ángulos
muertos
Para obtener más información, consulte
las Recomendaciones generales sobre
el uso de las ayudas a la conducción y a
las maniobras.


El sistema advierte al conductor de la presencia
potencialmente peligrosa de otro vehículo (un
turismo, un vehículo largo, una motocicleta, etc.)
en los ángulos muertos del vehículo (zonas que
están fuera del campo de visión del conductor)
mediante los sensores instalados en los
laterales de los parachoques.


Se enciende un testigo en el retrovisor del lado
correspondiente:
–

Fijo , de manera inmediata, cuando un
vehículo nos adelanta.
–


Parpadeante
, después de aproximadamente
un segundo, al adelantar lentamente a otro
vehículo y al usar el intermitente.
Funcionamiento
Unos sensores situados en los parachoques
delantero y trasero vigilan los ángulos muertos.
Para alertar al conductor, un testigo de alerta
naranja se enciende en el retrovisor exterior
del lado correspondiente cuando se detecta un
vehículo (turismo, camión o motocicleta).
Para ello, se deben cumplir las siguientes
condiciones:
–

todos los vehículos circulan en el mismo
sentido y en carriles contiguos,
–


la velocidad del vehículo debe estar
comprendida entre 12 y 140

km/h,
–

adelanta a un vehículo con una diferencia de
velocidad inferior a 10

km/h,
–

un vehículo le adelanta con una diferencia de
velocidad inferior a 25

km/h,
–

el tráfico es fluido,
–


durante una maniobra de adelantamiento
prolongada, el vehículo adelantado permanece
en el ángulo muerto,
–


circula por una vía en línea recta o con curvas
abiertas,
–


el vehículo no arrastra ningún remolque,
caravana, etc.




No se activará ninguna alerta en las siguientes
situaciones:

184
Conducción
– en presencia de objetos fijos (vehículos
estacionados, guardarraíles, farolas, señales de
tráfico, etc.),
–

con vehículos circulando en sentido contrario,
–


durante la conducción por carreteras sinuosas
o con curvas pronunciadas,
–


en caso de adelantamiento de o por un
vehículo largo (camión, autobús, etc.) que se
detecta en una zona de ángulo muerto de la
parte trasera al mismo tiempo que está presente
en el campo de visión del conductor por la parte
delantera,
–


durante una maniobra de adelantamiento
rápido,
–


con tráfico muy denso: los vehículos
detectados por las partes delantera y trasera
se confunden con un vehículo largo o un objeto
inmovilizado.
Activación o desactivación
Con sistema de audio



► Pulse este botón para activar o desactivar el
sistema.
El testigo se enciende cuando se activa el
sistema.
Con pantalla táctil
Los ajustes se modifican a través del
menú de configuración del vehículo.
El sistema se desactiva automáticamente
en caso de remolcado con un dispositivo
de remolque autorizado por PEUGEOT.
Fallo de funcionamiento
Según equipamiento del vehículo:
En caso de avería, estos testigos de alerta
parpadean.
o bien
El testigo de alerta de este botón
parpadea y aparece un mensaje,
acompañado de una señal acústica.
Consulte con un concesionario PEUGEOT o
taller cualificado.
Ayuda al estacionamiento
Para obtener más información, consulte
las Recomendaciones generales sobre
el uso de las ayudas a la conducción y a
las maniobras.


Este sistema detecta e indica la proximidad de
obstáculos (p. ej., peatones, vehículos, árboles
o barreras) gracias a los sensores situados en el
parachoques.
Ayuda al estacionamiento trasera
► Engrane la marcha atrás para activar el
sistema (confirmado mediante una señal
acústica).
El sistema se desactiva al desengranar la
marcha atrás.
Ayuda acústica

La función indica la presencia de obstáculos
dentro de la zona de detección de los sensores.
La información de proximidad se indica mediante
una señal acústica discontinua cuya frecuencia

185
Conducción

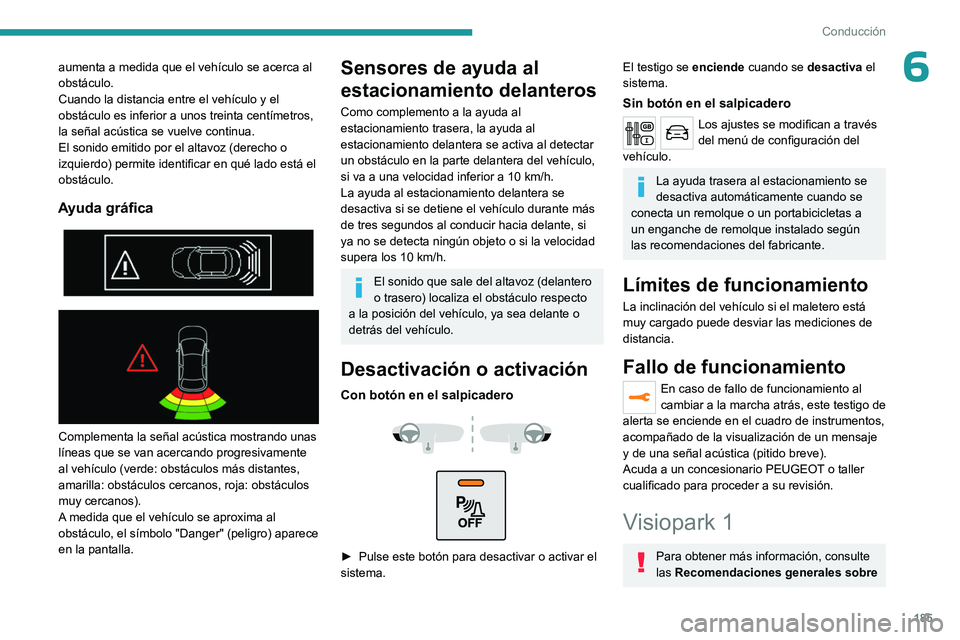

6aumenta a medida que el vehículo se acerca al
obstáculo.
Cuando la distancia entre el vehículo y el
obstáculo es inferior a unos treinta centímetros,
la señal acústica se vuelve continua.
El sonido emitido por el altavoz (derecho o
izquierdo) permite identificar en qué lado está el
obstáculo.
Ayuda gráfica



Complementa la señal acústica mostrando unas
líneas que se van acercando progresivamente
al vehículo (verde: obstáculos más distantes,
amarilla: obstáculos cercanos, roja: obstáculos
muy cercanos).
A medida que el vehículo se aproxima al
obstáculo, el símbolo "Danger" (peligro) aparece
en la pantalla.
Sensores de ayuda al
estacionamiento delanteros
Como complemento a la ayuda al
estacionamiento trasera, la ayuda al
estacionamiento delantera se activa al detectar
un obstáculo en la parte delantera del vehículo,
si va a una velocidad inferior a 10 km/h.
La ayuda al estacionamiento delantera se
desactiva si se detiene el vehículo durante más
de tres segundos al conducir hacia delante, si
ya no se detecta ningún objeto o si la velocidad
supera los 10
km/h.
El sonido que sale del altavoz (delantero
o trasero) localiza el obstáculo respecto
a la posición del vehículo, ya sea delante o
detrás del vehículo.
Desactivación o activación
Con botón en el salpicadero



► Pulse este botón para desactivar o activar el
sistema.
El testigo se enciende cuando se desactiva el
sistema.
Sin botón en el salpicadero
Los ajustes se modifican a través
del menú de configuración del
vehículo.
La ayuda trasera al estacionamiento se
desactiva automáticamente cuando se
conecta un remolque o un portabicicletas a
un enganche de remolque instalado según
las recomendaciones del fabricante.
Límites de funcionamiento
La inclinación del vehículo si el maletero está
muy cargado puede desviar las mediciones de
distancia.
Fallo de funcionamiento
En caso de fallo de funcionamiento al
cambiar a la marcha atrás, este testigo de
alerta se enciende en el cuadro de instrumentos,
acompañado de la visualización de un mensaje
y de una señal acústica (pitido breve).
Acuda a un concesionario PEUGEOT o taller
cualificado para proceder a su revisión.
Visiopark 1
Para obtener más información, consulte
las Recomendaciones generales sobre

187
Conducción

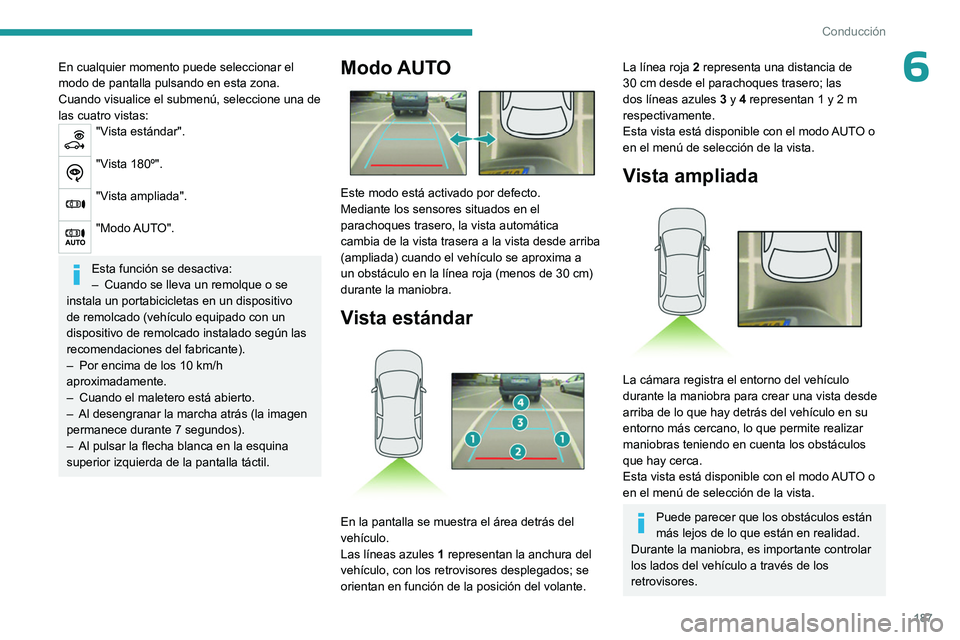

6En cualquier momento puede seleccionar el
modo de pantalla pulsando en esta zona.
Cuando visualice el submenú, seleccione una de
las cuatro vistas:
"Vista estándar".
"Vista 180º".
"Vista ampliada".
"Modo AUTO".
Esta función se desactiva:
– Cuando se lleva un remolque o se
instala un portabicicletas en un dispositivo
de remolcado (vehículo equipado con un
dispositivo de remolcado instalado según las
recomendaciones del fabricante).
–

Por encima de los 10
km/h
aproximadamente.
–

Cuando el maletero está abierto.
–


Al desengranar la marcha atrás (la imagen
permanece durante 7 segundos).
–


Al pulsar la flecha blanca en la esquina
superior izquierda de la pantalla táctil.
Modo AUTO

Este modo está activado por defecto.
Mediante los sensores situados en el
parachoques trasero, la vista automática
cambia de la vista trasera a la vista desde arriba
(ampliada) cuando el vehículo se aproxima a
un obstáculo en la línea roja (menos de 30
cm)
durante la maniobra.
Vista estándar

En la pantalla se muestra el área detrás del
vehículo.
Las líneas azules 1 representan la anchura del
vehículo, con los retrovisores desplegados; se
orientan en función de la posición del volante.
La línea roja 2 representa una distancia de
30 cm desde el parachoques trasero; las
dos líneas azules 3 y 4 representan 1 y 2
m
respectivamente.
Esta vista está disponible con el modo AUTO o
en el menú de selección de la vista.
Vista ampliada

La cámara registra el entorno del vehículo
durante la maniobra para crear una vista desde
arriba de lo que hay detrás del vehículo en su
entorno más cercano, lo que permite realizar
maniobras teniendo en cuenta los obstáculos
que hay cerca.
Esta vista está disponible con el modo AUTO o
en el menú de selección de la vista.
Puede parecer que los obstáculos están
más lejos de lo que están en realidad.
Durante la maniobra, es importante controlar
los lados del vehículo a través de los
retrovisores.
