2023 PEUGEOT EXPERT instrument panel

4
Oversigt
Præsentation
Instrumenter og
betjeningsknapper
Disse illustrationer og beskrivelser er vejledende.
T ilstedeværelsen og placeringen af nogle
komponenter varierer afhængigt af version eller
udstyrsniveau.


1. Handskerum
Deaktivering af frontairbaggen i
passagersiden
2. 12
V-tilbehørsstik (120 W)
3. USB-port
4. JACK-stikport
5. Instrumentgruppe
6. Opbevaring
Kopholder
7. Opbevaringsrum
8. Øverste opbevaringsrum
9. 220
V-tilbehørsstik (120 W)
10. Horn
11 . Loftslys
Skærm med kontrollamper for
sikkerhedsseler og frontairbag i
passagersiden
Bakspejl
Knapper til alarm- og vejhjælpsopkald
12. Varme/klimaanlæg
Afdugning/afrimning af forrude
Afdugning/afrimning af bagrude
13. "START/STOP"-knap
14. Gearkasse eller vælgerknap for kørefunktion
Valg af køreprogram
15. Monokrom skærm med lydanlæg
Touch-skærm
16. Greb til åbning af
motorhjelm
17. Sikringer i instrumentbord
18. Head up-skærm
19. Elektrisk parkeringsbremseAfhængigt af bilens udstyr kan
opbevaringsrummene være åbne eller
lukkede. Denne konfiguration er vist som
eksempel
Betjeningsknapper/-greb
ved rattet


1. Betjeningsarm til udvendigt lys/blinklys
2. Kontaktarm til
viskere/sprinkler/tripcomputer
3. Betjeningsknapper til audiosystem
4. Knapper til fartpilot eller fartbegrænser/Aktiv
fartpilot
5. Drejeknap til visningsfunktion i
instrumentpanel
6. Betjening med talesyntese
Regulering af lydstyrke
7. Betjeningsknapper til audiosystem

5
Oversigt
Betjeningspanel i midten



1. Låsning/oplåsning indefra
2. Elbetjent skydedør i venstre side
3. Elektrisk børnesikring
4. Elbetjent skydedør i højre side
5. Havariblink
6. DSC-/ASR-system
7. Dæktrykregistrering
8. Stop & Start (Diesel)
Betjeningspanel i siden



1. Advanced Grip Control
2. Head up-display
3. Parkeringshjælp
4. Ekstra varme-/ventilationssystem (Diesel) 5.
Alarm (Diesel eller El)
6. Højdejustering af forlygter
7. Vejstribealarm
8. Blindvinkelsystem
9. Automatisk skift til fjernlys
Elmotor

1.Ladestik
2. Drivbatteri
3. 12 V-tilbehørsbatteri
4. Indbygget lader
5. Elmotor
6. Ladekabel
Ladestikkene 1 muliggør 3 typer opladning:
–

Normal opladning hjemme i mode 2 med en
stikkontakt i bolig og tilsluttet ladekabel 6

.
–

Hurtig opladning i mode 3 med en hurtig
ladeboks (W

allbox). –

Superhurtig opladning i mode 4 med offentlig
hurtiglader
.
400 V-drivbatteriet 2 anvender Lithium-Ion-
teknologien. Det gemmer og leverer den energi,
der skal til for at drive elmotoren, klimaanlægget
og varmesystemet. Ladestanden er angivet
med en indikator og en advarselslampe for
reservestrøm i instrumentgruppen.
12 V-tilbehørsbatteriet 3 forsyner bilens
almindelige elektriske system. Det genoplades
automatisk af drivbatteriet via den indbyggede
oplader.
Den indbyggede lader 4 leverer almindelig
ladestrøm (tilstand 2) og hurtig opladning
(tilstand 3) til drivbatteriet samt til
genopladningen af det 12 V-tilbehørsbatteri.
El-motoren 5 leverer fremdrift i
overensstemmelse med den valgte drive mode
og kørselsforholdene. Den genererer energi ved
bremsning af bilen og under deceleration.
Mærkater
"Adgang - Afsnittet Sidehængslede bagdøre:

"Brugervenlighed og komfort - Afsnittet
Moduwork:

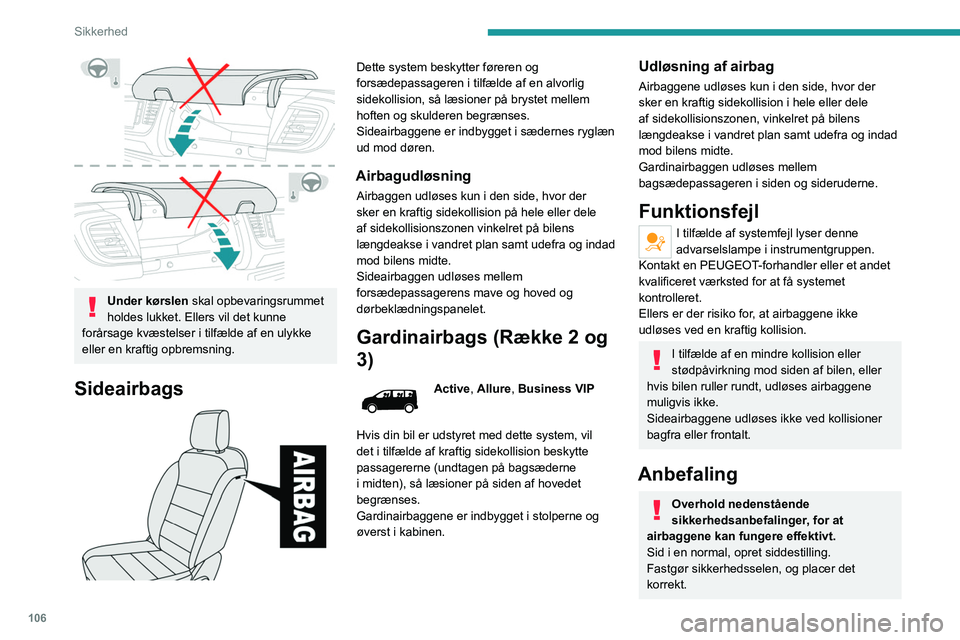

106
Sikkerhed

Under kørslen skal opbevaringsrummet
holdes lukket. Ellers vil det kunne
forårsage kvæstelser i tilfælde af en ulykke
eller en kraftig opbremsning.
Sideairbags

Dette system beskytter føreren og
forsædepassageren i tilfælde af en alvorlig
sidekollision, så læsioner på brystet mellem
hoften og skulderen begrænses.
Sideairbaggene er indbygget i sædernes ryglæn
ud mod døren.
Airbagudløsning
Airbaggen udløses kun i den side, hvor der
sker en kraftig sidekollision på hele eller dele
af sidekollisionszonen vinkelret på bilens
længdeakse i vandret plan samt udefra og indad
mod bilens midte.
Sideairbaggen udløses mellem
forsædepassagerens mave og hoved og
dørbeklædningspanelet.
Gardinairbags (Række 2 og
3)
Active, Allure, Business VIP
Hvis din bil er udstyret med dette system, vil
det i tilfælde af kraftig sidekollision beskytte
passagererne (undtagen på bagsæderne
i midten), så læsioner på siden af hovedet
begrænses.
Gardinairbaggene er indbygget i stolperne og
øverst i kabinen.
Udløsning af airbag
Airbaggene udløses kun i den side, hvor der
sker en kraftig sidekollision i hele eller dele
af sidekollisionszonen, vinkelret på bilens
længdeakse i vandret plan samt udefra og indad
mod bilens midte.
Gardinairbaggen udløses mellem
bagsædepassageren i siden og sideruderne.
Funktionsfejl
I tilfælde af systemfejl lyser denne
advarselslampe i instrumentgruppen.
Kontakt en PEUGEOT-forhandler eller et andet
kvalificeret værksted for at få systemet
kontrolleret.
Ellers er der risiko for, at airbaggene ikke
udløses ved en kraftig kollision.
I tilfælde af en mindre kollision eller
stødpåvirkning mod siden af bilen, eller
hvis bilen ruller rundt, udløses airbaggene
muligvis ikke.
Sideairbaggene udløses ikke ved kollisioner
bagfra eller frontalt.
Anbefaling
Overhold nedenstående
sikkerhedsanbefalinger, for at
airbaggene kan fungere effektivt.
Sid i en normal, opret siddestilling.
Fastgør sikkerhedsselen, og placer det
korrekt.

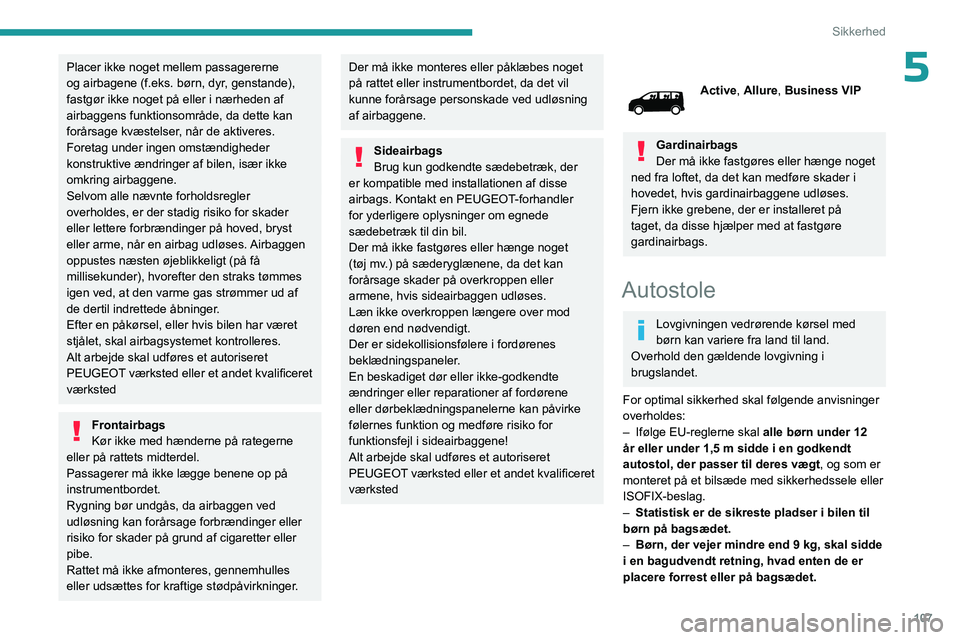

107
Sikkerhed
5Placer ikke noget mellem passagererne
og airbagene (f.eks. børn, dyr, genstande),
fastgør ikke noget på eller i nærheden af
airbaggens funktionsområde, da dette kan
forårsage kvæstelser, når de aktiveres.
Foretag under ingen omstændigheder
konstruktive ændringer af bilen, især ikke
omkring airbaggene.
Selvom alle nævnte forholdsregler
overholdes, er der stadig risiko for skader
eller lettere forbrændinger på hoved, bryst
eller arme, når en airbag udløses. Airbaggen
oppustes næsten øjeblikkeligt (på få
millisekunder), hvorefter den straks tømmes
igen ved, at den varme gas strømmer ud af
de dertil indrettede åbninger.
Efter en påkørsel, eller hvis bilen har været
stjålet, skal airbagsystemet kontrolleres.
Alt arbejde skal udføres et autoriseret
PEUGEOT værksted eller et andet kvalificeret
værksted
Frontairbags
Kør ikke med hænderne på rategerne
eller på rattets midterdel.
Passagerer må ikke lægge benene op på
instrumentbordet.
Rygning bør undgås, da airbaggen ved
udløsning kan forårsage forbrændinger eller
risiko for skader på grund af cigaretter eller
pibe.
Rattet må ikke afmonteres, gennemhulles
eller udsættes for kraftige stødpåvirkninger.
Der må ikke monteres eller påklæbes noget
på rattet eller instrumentbordet, da det vil
kunne forårsage personskade ved udløsning
af airbaggene.
Sideairbags
Brug kun godkendte sædebetræk, der
er kompatible med installationen af

disse
airbags. Kontakt en PEUGEOT

-forhandler
for yderligere oplysninger om egnede
sædebetræk til din bil.
Der må ikke fastgøres eller hænge noget
(tøj mv.) på sæderyglænene, da det kan
forårsage skader på overkroppen eller
armene, hvis sideairbaggen udløses.
Læn ikke overkroppen længere over mod
døren end nødvendigt.
Der er sidekollisionsfølere i fordørenes
beklædningspaneler.
En beskadiget dør eller ikke-godkendte
ændringer eller reparationer af fordørene
eller dørbeklædningspanelerne kan påvirke
følernes funktion og medføre risiko for
funktionsfejl i sideairbaggene!
Alt arbejde skal udføres
et autoriseret
PEUGEOT værksted eller et andet kvalificeret
værksted
Active, Allure, Business VIP
Gardinairbags
Der må ikke fastgøres eller hænge noget
ned fra loftet, da det kan medføre skader i
hovedet, hvis gardinairbaggene udløses.
Fjern ikke grebene, der er installeret på
taget, da disse hjælper med at fastgøre
gardinairbags.
Autostole
Lovgivningen vedrørende kørsel med
børn kan variere fra land til land.
Overhold den gældende lovgivning i
brugslandet.
For optimal sikkerhed skal følgende anvisninger
overholdes:
–

Ifølge EU-reglerne skal alle børn under 12
år eller under 1,5 m sidde i en godkendt
autostol, der passer til deres vægt

, og som er
monteret på et bilsæde med sikkerhedssele eller
ISOFIX-beslag.
–

Statistisk er de sikreste pladser i bilen til
børn på bagsædet.
–


Børn, der vejer mindre end 9 kg, skal sidde
i en bagudvendt retning, hvad enten de er
placere forrest eller på bagsædet.

199
Praktiske oplysninger
7For at rengøre instrumentgrupper, touch-
skærme eller andre skærme skal du
tørre dem forsigtigt af med en blød, tør
klud. Brug ikke produkter (f.eks. alkohol,
desinfektionsmiddel) eller sæbevand direkte
på disse overflader - risiko for beskadigelse!
Karrosseriet
Højglans lak
Brug ikke slibende produkter eller
opløsningsmidler, benzin eller olie til at
rengøre karosseriet.
Brug aldrig en slibende svamp til at rengøre
genstridige pletter - risiko for at ridse lakken!
Anvend ikke pudsemiddel i stærkt solskin
eller på plast- eller gummidele.
Brug en blød svamp og sæbevand eller
et pH-neutralt produkt.
Tør lakken af med en ren mikrofiberklud uden
at gnide for hårdt.
Påfør pudsemiddel, når bilen er ren og tør.
Overhold alle retningslinjer for brug som de er
angivet på produktet.
Teksturlak
Denne type maling reagerer ved påvirkning af
lys ved at ændre udseende og har en finish, der
fremhæver bilens linjer og konturer. Lakken er
beriget med partikler, der forbliver synlige og
skaber en unik satineffekt. Den liet granulerede
tekstur giver et overraskende touch.
Forsøg aldrig at rengøre uden vand.
Vask aldrig bilen i en vaskehal med
børster.
Vælg aldrig et vaskeprogram, der afsluttes
med en varm voksbehandling.
Brug aldrig højtryksdyser, der er udstyret med
børster - der er risiko for at kradse malingen
af!
Påfør aldrig skinnende lak eller
imprægneringsmiddel på lakken eller
på alufælge, disse produkter efterlader
skinnende eller plettede områder, der ikke
kan fjernes.
Vælg højtryksvask eller dyser med højt
tryk.
Skyl bilen af med demineraliseret vand.
Vi anbefaler, at man kun bruger en ren
mikrofiberklud til at tørre bilen af; tør den over
bilen uden at gnide.
Tør eventuelle benzinpletter på lakken
forsigtigt af med en blød klud, og lad lakken
lufttørre.
Fjern små pletter (f.eks. fingeraftryk) med det
produkt, der anbefales af PEUGEOT.
Klistermærker
(Afhængigt af bilmodellen)
Brug ikke højtryksrenser til at rengøre
bilen - der er risiko for at det beskadiger
lakken!
Brug en højtryksslange ved en
temperatur mellem + 25°C og + 40°C).
Placer vandstrålen vinkelret på den overflade,
der skal rengøres.
Skyl bilen af med demineraliseret vand.
Tekstil
Instrumentbordet, dørpanelerne og sæderne kan
indeholde dele lavet af tekstil.
Vedligeholdelse
Undlad at bruge aggressive
rengøringsmidler (f.eks. sprit,
opløsningsmiddel eller ammoniak).
Brug ikke damprensningssystemer - risiko for
at påvirke stoffets vedhæftning!
Fjern støv fra stoffet regelmæssigt med
en tør klud, blød børste eller støvsuger.
Tør tekstildelene af en gang om året med en
ren, fugtig klud. Når tekstilet har fået mulighed
for at tørre natten over, børstes det med en
blød børste.

215
I tilfælde af nedbrud
8Montering af elektrisk tilbehør
Bilens elektriske system er beregnet til at
fungere med standard- eller ekstraudstyr.
Kontakt en PEUGEOT-forhandler eller
et andet kvalificeret værksted, inden du
monterer andet elektrisk udstyr eller tilbehør
på bilen.
PEUGEOT påtager sig intet ansvar for
udgifter til reparation af bilen eller fejl,
som skyldes monteret tilbehør, der ikke er
leveret og anbefalet af PEUGEOT, og som
ikke er monteret i henhold til
specifikationerne, især når det samlede
strømforbrug for det monterede ekstraudstyr
er over 10 milliampere.
12 V-batteri/
tilbehørsbatteri
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.
Bly-syre startbatterier
Disse batterier indeholder skadelige
stoffer (svovlsyre og bly).
De skal bortskaffes miljørigtigt og under ingen
omstændigheder som husholdningsaffald.
Bortskaf brugte batterier på et bestemt
opsamlingssted.
Beskyt øjne og ansigt inden håndtering
af batteriet.
Alt arbejde på batteriet skal foretages et sted
med god ventilation på afstand af åben ild og
gnister for at undgå risiko for eksplosion og
brand.
Vask hænder bagefter.
Elmotor
Fladt tilbehørsbatteri
Det er ikke længere muligt at starte
motoren eller at genoplade drivbatteriet.
Forholdsregler før der arbejdes på
tilbehørsbatteriet
Vælg tilstand P, sluk for tændingen, kontroller,
at instrumentpanelet er slukket samt at bilen
ikke er tilsluttet.
Chokstart af en anden bil
Brug ikke tilbehørsbatteriet til at
chokstarte et andet køretøj eller til at oplade
et andet køretøjs batteri.
Piktogrammer
Ingen gnister eller åben ild, ingen rygning.
Beskyt altid dine øjne. Eksplosive gasser
kan forårsage blindhed og personskade.
Opbevar bilens batteri uden for børns
rækkevidde.
Bilens batteri indeholder svovlsyre, der
kan få dig til at blive blind eller forårsage
alvorlige forbrændinger.
For yderligere oplysninger henvises der til
instruktionsbogen.
Eksplosive gasser kan være til stede tæt
på batteriet.
Udskift altid batteriet med et andet, der
har identiske specifikationer.
Adgang til batteriet
Batteriet er placeret i motorrummet.
► Åbn motorhjelmen først med det indvendige
dernæst det udvendige betjeningsgreb.
►

Fastgør støttestangen.

► Afmonter plastdækslet for at få adgang til (+)
polen, hvis bilen er udstyret med et.
Der er ikke adgang til (-) polen.
Der er et separat stelpunkt nær batteriet.
