12
Strumenti del cruscotto

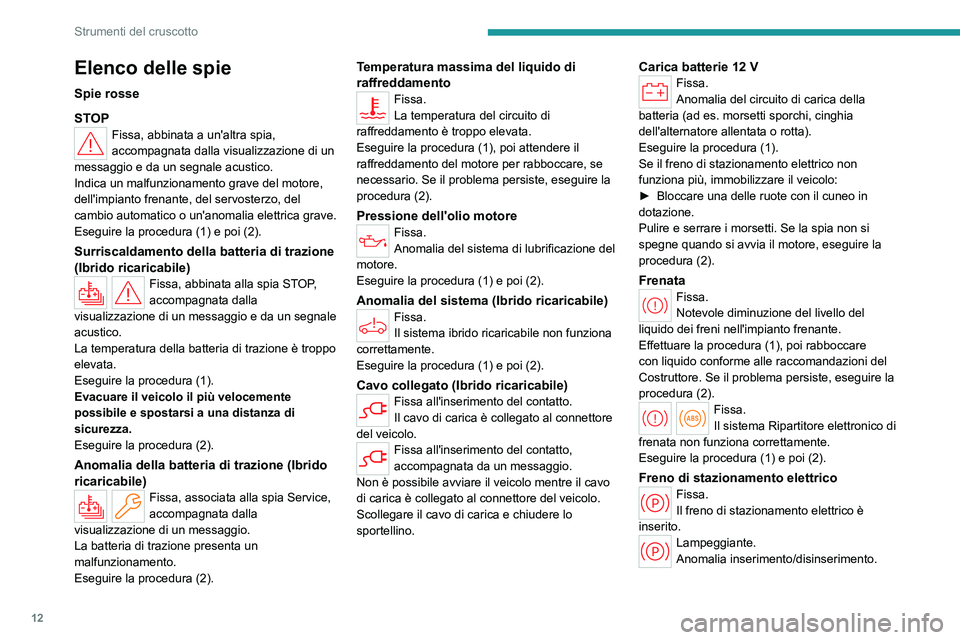

Elenco delle spie
Spie rosse
STOP
Fissa, abbinata a un'altra spia,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Indica un malfunzionamento grave del motore,
dell'impianto frenante, del servosterzo, del
cambio automatico o un'anomalia elettrica grave.
Eseguire la procedura (1) e poi (2).
Surriscaldamento della batteria di trazione
(Ibrido ricaricabile)
Fissa, abbinata alla spia STOP,
accompagnata dalla
visualizzazione di un messaggio e da un segnale
acustico.
La temperatura della batteria di trazione è troppo
elevata.
Eseguire la procedura (1).
Evacuare il veicolo il più velocemente
possibile e spostarsi a una distanza di
sicurezza.
Eseguire la procedura (2).
Anomalia della batteria di trazione (Ibrido
ricaricabile)
Fissa, associata alla spia Service,
accompagnata dalla
visualizzazione di un messaggio.
La batteria di trazione presenta un
malfunzionamento.
Eseguire la procedura (2).
Temperatura massima del liquido di
raffreddamento
Fissa.
La temperatura del circuito di
raffreddamento è troppo elevata.
Eseguire la procedura (1), poi attendere il
raffreddamento del motore per rabboccare, se
necessario. Se il problema persiste, eseguire la
procedura (2).
Pressione dell'olio motoreFissa.
Anomalia del sistema di lubrificazione del
motore.
Eseguire la procedura (1) e poi (2).
Anomalia del sistema (Ibrido ricaricabile)Fissa.
Il sistema ibrido ricaricabile non funziona
correttamente.
Eseguire la procedura (1) e poi (2).
Cavo collegato (Ibrido ricaricabile)Fissa all'inserimento del contatto.
Il cavo di carica è collegato al connettore
del veicolo.
Fissa all'inserimento del contatto,
accompagnata da un messaggio.
Non è possibile avviare il veicolo mentre il cavo
di carica è collegato al connettore del veicolo.
Scollegare il cavo di carica e chiudere lo
sportellino.
Carica batterie 12 VFissa.
Anomalia del circuito di carica della
batteria (ad es. morsetti sporchi, cinghia
dell'alternatore allentata o rotta).
Eseguire la procedura (1).
Se il freno di stazionamento elettrico non
funziona più, immobilizzare il veicolo:
►
Bloccare una delle ruote con il cuneo in
dotazione.
Pulire e serrare i morsetti. Se la spia non si
spegne quando si avvia il motore, eseguire la
procedura (2).
FrenataFissa.
Notevole diminuzione del livello del
liquido dei freni nell'impianto frenante.
Effettuare la procedura (1), poi rabboccare
con liquido conforme alle raccomandazioni del
Costruttore. Se il problema persiste, eseguire la
procedura (2).
Fissa.
Il sistema Ripartitore elettronico di
frenata non funziona correttamente.
Eseguire la procedura (1) e poi (2).
Freno di stazionamento elettricoFissa.
Il freno di stazionamento elettrico è
inserito.
Lampeggiante.
Anomalia inserimento/disinserimento.
