Inhalt
Geschwindigkeitsregler 122
Drive Assist Plus 123
Drive Assist 2.0 124
Adaptiver Geschwindigkeitsregler 124
Spurhalteassistent 129
Halbautomatischer Spurwechsel 132
Active Safety Brake mit Warnung Kollisionsgefahr
und Intelligenter Bremsassistent
137
Ablenkungserkennung 141
Aktiver Spurhalteassistent 142
Toter-Winkel-Assistent Weitbereich 145
Einparkhilfe 146
Visiopark 1 148
Visiopark 3 149
Warnung Querverkehr hinten 151
 7Praktische TippsKraftstoffkompatibilität 155
Tanken 155
Wiederaufladbares Hybridsystem 156
Aufladen der Antriebsbatterie
(Wiederaufladbarer Hybrid)
164
Anhängerkupplung 167
Anhängerkupplung mit werkzeuglos
abnehmbarem Kugelkopf
167
Dachträger 171
Kälteschutz 171
Schneeketten 172
Energiesparmodus 173
Motorhaube 173
Motorraum 174
Füllstandskontrollen 175
Kontrollen 177
Freilauf 178
Pflege- und Wartungshinweise 179
 8Bei einer PanneWarndreieck 182
Bordwerkzeug 182
Provisorisches Reifenpannenset 183
Ersatzrad 186
Austausch der Glühlampen 189
Sicherungen 191
12

V-Batterie/Bordnetzbatterien 192
Fahrzeug abschleppen 197
 9Technische DatenMotordaten und Anhängelasten 200
Benzinmotoren 201
Wiederaufladbare Hybridmotoren 202
Abmessungen 203
Kenndaten 203
 10 PEUGEOT i-Connect Advanced - PEUGEOT i-Connect
Erste Schritte 204
Benutzeranpassung 208
Bedienelemente am Lenkrad 209
Apps 209
Sprachbefehle 210
Navigation 2 11
Konnektivität 212
Mirror Screen 214
Medien 216
Telefon 218
Einstellungen 219
Hilfe 220
  11 Datenaufzeichnung im Fahrzeug und Datenschutz
 ■
Stichwortverzeichnis
 ■
Anhang

9

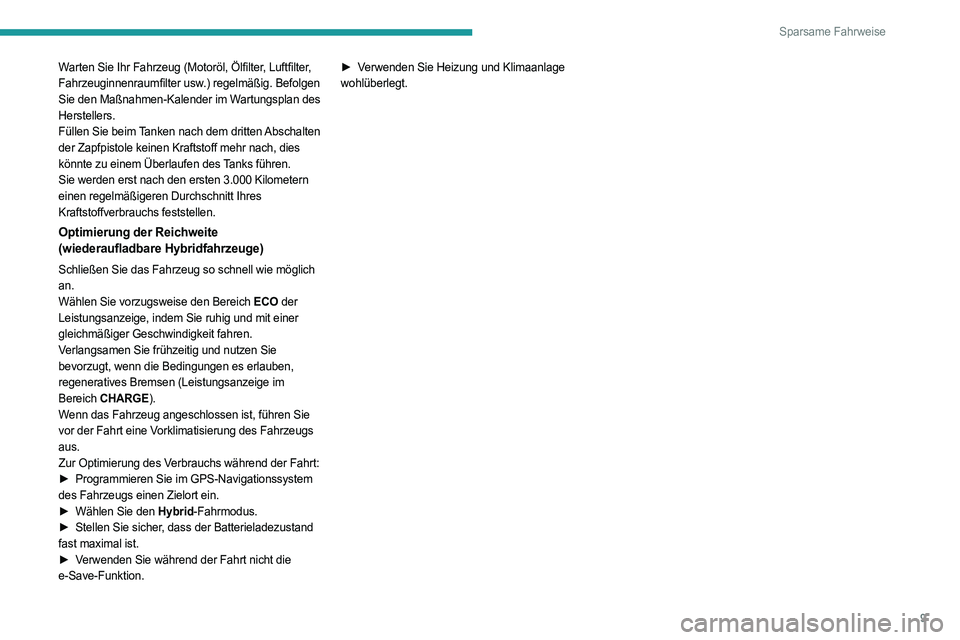

Sparsame Fahrweise
Warten Sie Ihr Fahrzeug (Motoröl, Ölfilter, Luftfilter,
Fahrzeuginnenraumfilter usw.) regelmäßig. Befolgen
Sie den Maßnahmen-Kalender im Wartungsplan des
Herstellers.
Füllen Sie beim Tanken nach dem dritten
Abschalten

der Zapfpistole keinen Kraftstoff mehr nach, dies
könnte zu einem Überlaufen des Tanks führen.
Sie werden erst nach den ersten 3.000 Kilometern
einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs feststellen.
Optimierung der Reichweite
(wiederaufladbare Hybridfahrzeuge)
Schließen Sie das Fahrzeug so schnell wie möglich
an.
Wählen Sie vorzugsweise den Bereich ECO der
Leistungsanzeige, indem Sie ruhig und mit einer
gleichmäßiger Geschwindigkeit fahren.
Verlangsamen Sie frühzeitig und nutzen Sie
bevorzugt, wenn die Bedingungen es erlauben,
regeneratives Bremsen (Leistungsanzeige im
Bereich CHARGE).
Wenn das Fahrzeug angeschlossen ist, führen Sie
vor der Fahrt eine Vorklimatisierung des Fahrzeugs
aus.
Zur Optimierung des Verbrauchs während der Fahrt:
►

Programmieren Sie
im GPS-Navigationssystem
des Fahrzeugs einen Zielort ein.
►

Wählen Sie den
Hybrid-Fahrmodus.
►

Stellen Sie sicher
, dass der Batterieladezustand
fast maximal ist.
►

V
erwenden Sie während der Fahrt nicht die
e-Save-Funktion. ►

V
erwenden Sie Heizung und Klimaanlage
wohlüberlegt.

10

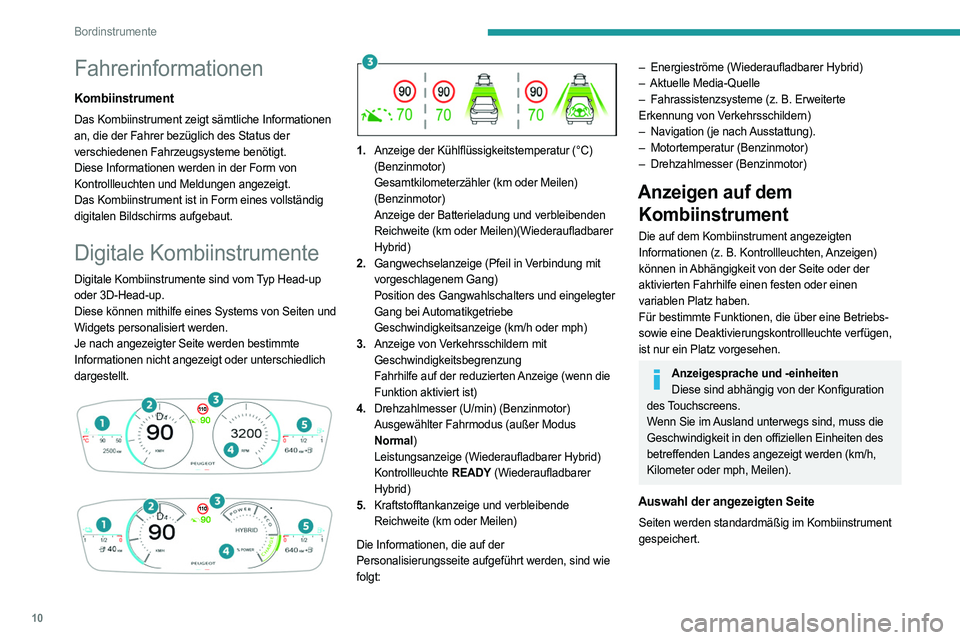

Bordinstrumente
Fahrerinformationen
Kombiinstrument
Das Kombiinstrument zeigt sämtliche Informationen
an, die der Fahrer bezüglich des Status der
verschiedenen Fahrzeugsysteme benötigt.
Diese Informationen werden in der Form von
Kontrollleuchten und Meldungen angezeigt.
Das Kombiinstrument ist in Form eines vollständig
digitalen Bildschirms aufgebaut.
Digitale Kombiinstrumente
Digitale Kombiinstrumente sind vom Typ Head-up
oder 3D-Head-up.
Diese können mithilfe eines Systems von Seiten und
Widgets personalisiert werden.
Je nach angezeigter Seite werden bestimmte
Informationen nicht angezeigt oder unterschiedlich
dargestellt.






1. Anzeige der Kühlflüssigkeitstemperatur (°C)
(Benzinmotor)
Gesamtkilometerzähler (km oder Meilen)
(Benzinmotor)
Anzeige der Batterieladung und verbleibenden
Reichweite (km oder Meilen)(Wiederaufladbarer
Hybrid)
2. Gangwechselanzeige (Pfeil in Verbindung mit
vorgeschlagenem Gang)
Position des Gangwahlschalters und eingelegter
Gang bei Automatikgetriebe
Geschwindigkeitsanzeige (km/h oder mph)
3. Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
Fahrhilfe auf der reduzierten Anzeige (wenn die
Funktion aktiviert ist)
4. Drehzahlmesser (U/min) (Benzinmotor)
Ausgewählter Fahrmodus (außer Modus
Normal)
Leistungsanzeige (Wiederaufladbarer Hybrid)
Kontrollleuchte READY (Wiederaufladbarer
Hybrid)
5. Kraftstofftankanzeige und verbleibende
Reichweite (km oder Meilen)
Die Informationen, die auf der
Personalisierungsseite aufgeführt werden, sind wie
folgt:
– Energieströme (Wiederaufladbarer Hybrid)
– Aktuelle Media-Quelle
–

Fahrassistenzsysteme (z.
B. Erweiterte
Erkennung von Verkehrsschildern)
–

Navigation (je nach
Ausstattung).
–

Motortemperatur (Benzinmotor)
–


Drehzahlmesser (Benzinmotor)
Anzeigen auf dem Kombiinstrument
Die auf dem Kombiinstrument angezeigten
Informationen (z.
B. Kontrollleuchten, Anzeigen)
können in Abhängigkeit von der Seite oder der
aktivierten Fahrhilfe einen festen oder einen
variablen Platz haben.
Für bestimmte Funktionen, die über eine Betriebs-
sowie eine Deaktivierungskontrollleuchte verfügen,
ist nur ein Platz vorgesehen.
Anzeigesprache und -einheiten Diese sind abhängig von der Konfiguration
des Touchscreens.
Wenn Sie im Ausland unterwegs sind, muss die
Geschwindigkeit in den offiziellen Einheiten des
betreffenden Landes angezeigt werden (km/h,
Kilometer oder mph, Meilen).
Auswahl der angezeigten Seite
Seiten werden standardmäßig im Kombiinstrument
gespeichert.

21
Bordinstrumente

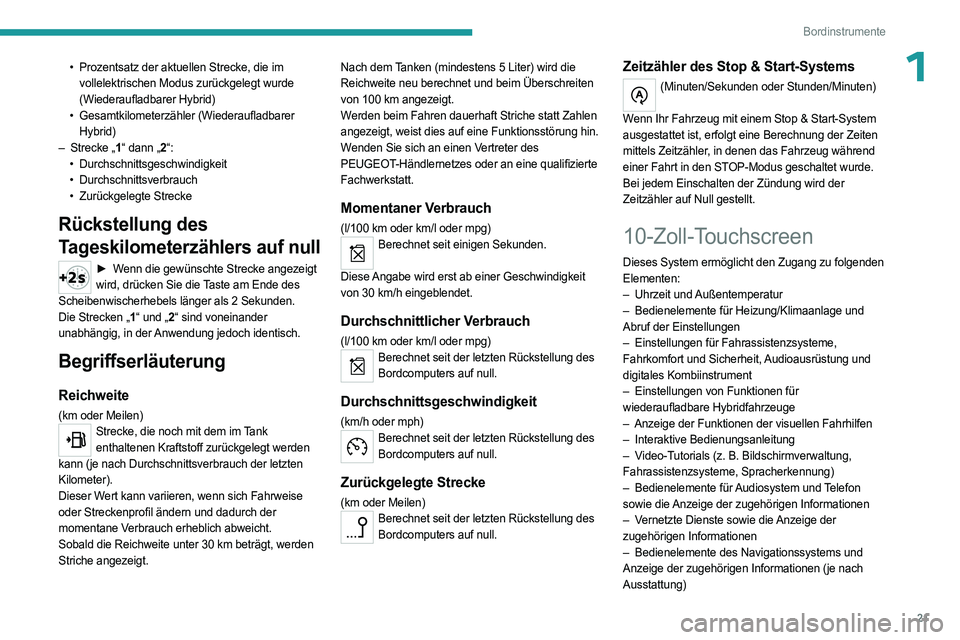

1• Prozentsatz der aktuellen Strecke, die im
vollelektrischen Modus zurückgelegt wurde
(Wiederaufladbarer Hybrid)
•

Gesamtkilometerzähler (Wiederaufladbarer

Hybrid)
–

Strecke „
1“ dann „2 “:
•
Durchschnittsgeschwindigkeit
•
Durchschnittsverbrauch
•

Zurückgelegte Strecke
Rückstellung des
Tageskilometerzählers auf null
► Wenn die gewünschte Strecke angezeigt wird, drücken Sie die Taste am Ende des
Scheibenwischerhebels länger als 2 Sekunden.
Die Strecken „1 “ und „2“ sind voneinander
unabhängig, in der Anwendung jedoch identisch.
Begriffserläuterung
Reichweite
(km oder Meilen)
Strecke, die noch mit dem im Tank enthaltenen Kraftstoff zurückgelegt werden
kann (je nach Durchschnittsverbrauch der letzten
Kilometer).
Dieser Wert kann variieren, wenn sich Fahrweise
oder Streckenprofil ändern und dadurch der
momentane Verbrauch erheblich abweicht.
Sobald die Reichweite unter 30
km beträgt, werden
Striche angezeigt. Nach dem Tanken (mindestens 5 Liter) wird die
Reichweite neu berechnet und beim Überschreiten
von 100
km angezeigt.
Werden beim Fahren dauerhaft Striche statt Zahlen
angezeigt, weist dies auf eine Funktionsstörung hin.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Momentaner Verbrauch
(l/100 km oder km/l oder mpg)Berechnet seit einigen Sekunden.
Diese Angabe wird erst ab einer Geschwindigkeit
von 30

km/h eingeblendet.
Durchschnittlicher Verbrauch
(l/100 km oder km/l oder mpg)Berechnet seit der letzten Rückstellung des Bordcomputers auf null.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Berechnet seit der letzten Rückstellung des Bordcomputers auf null.
Zurückgelegte Strecke
(km oder Meilen)Berechnet seit der letzten Rückstellung des Bordcomputers auf null.
Zeitzähler des Stop & Start-Systems
(Minuten/Sekunden oder Stunden/Minuten)
Wenn Ihr Fahrzeug mit einem Stop & Start-System
ausgestattet ist, erfolgt eine Berechnung der Zeiten
mittels Zeitzähler, in denen das Fahrzeug während
einer Fahrt in den STOP-Modus geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf Null gestellt.
10-Zoll-Touchscreen
Dieses System ermöglicht den Zugang zu folgenden
Elementen:
–
Uhrzeit und
Außentemperatur
–

Bedienelemente für Heizung/Klimaanlage und

Abruf der Einstellungen
–

Einstellungen für Fahrassistenzsysteme,

Fahrkomfort und Sicherheit, Audioausrüstung und
digitales Kombiinstrument
–

Einstellungen von Funktionen für

wiederaufladbare Hybridfahrzeuge
–

Anzeige der Funktionen der visuellen Fahrhilfen
–


Interaktive Bedienungsanleitung
–


V
ideo-Tutorials (z. B. Bildschirmverwaltung,
Fahrassistenzsysteme, Spracherkennung)
–

Bedienelemente für
Audiosystem und Telefon
sowie die Anzeige der zugehörigen Informationen
–

V
ernetzte Dienste sowie die Anzeige der
zugehörigen Informationen
–

Bedienelemente des Navigationssystems und

Anzeige der zugehörigen Informationen (je nach
Ausstattung)

23
Bordinstrumente
1Zugriff auf die Funktionen des wiederaufladbaren
Hybridsystems (Energieströme,
Verbrauchsstatistiken, verzögertes Laden,
e- SAVE-Funktion).

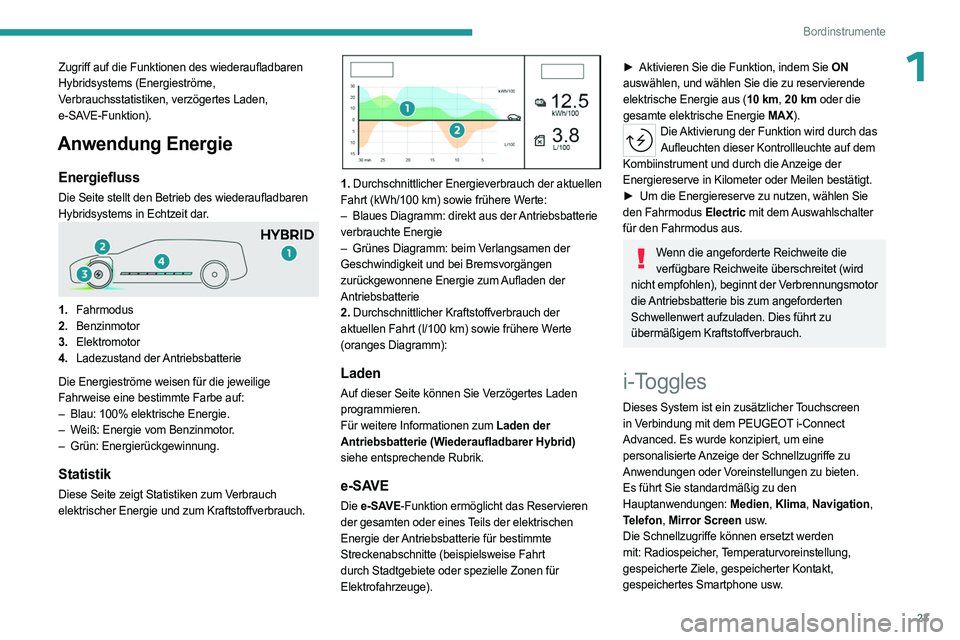

Anwendung Energie
Energiefluss
Die Seite stellt den Betrieb des wiederaufladbaren
Hybridsystems in Echtzeit dar.
1. Fahrmodus
2. Benzinmotor
3. Elektromotor
4. Ladezustand der Antriebsbatterie
Die Energieströme weisen für die jeweilige
Fahrweise eine bestimmte Farbe auf:
–

Blau: 100% elektrische Energie.
–


W
eiß: Energie vom Benzinmotor.
–

Grün: Energierückgewinnung.
Statistik
Diese Seite zeigt Statistiken zum Verbrauch
elektrischer Energie und zum Kraftstoffverbrauch.


1. Durchschnittlicher Energieverbrauch der aktuellen
Fahrt (kWh/100 km) sowie frühere Werte:
–

Blaues Diagramm: direkt aus der
Antriebsbatterie
verbrauchte Energie
–

Grünes Diagramm: beim V
erlangsamen der
Geschwindigkeit und bei Bremsvorgängen
zurückgewonnene Energie zum Aufladen der
Antriebsbatterie
2. Durchschnittlicher Kraftstoffverbrauch der
aktuellen Fahrt (l/100
km) sowie frühere Werte
(oranges Diagramm):
Laden
Auf dieser Seite können Sie Verzögertes Laden
programmieren.
Für weitere Informationen zum Laden der
Antriebsbatterie (Wiederaufladbarer Hybrid)
siehe entsprechende Rubrik.
e-SAVE
Die e - SAVE-Funktion ermöglicht das Reservieren
der gesamten oder eines Teils der elektrischen
Energie der Antriebsbatterie für bestimmte
Streckenabschnitte (beispielsweise Fahrt
durch Stadtgebiete oder spezielle Zonen für
Elektrofahrzeuge).
► Aktivieren Sie die Funktion, indem Sie ON
auswählen, und wählen Sie die zu reservierende
elektrische Energie aus (10 km, 20 km oder die
gesamte elektrische Energie MAX).
Die Aktivierung der Funktion wird durch das Aufleuchten dieser Kontrollleuchte auf dem
Kombiinstrument und durch die Anzeige der
Energiereserve in Kilometer oder Meilen bestätigt.
►

Um die Energiereserve zu nutzen, wählen Sie

den Fahrmodus Electric mit dem Auswahlschalter
für den Fahrmodus aus.
Wenn die angeforderte Reichweite die verfügbare Reichweite überschreitet (wird
nicht empfohlen), beginnt der Verbrennungsmotor
die Antriebsbatterie bis zum angeforderten
Schwellenwert aufzuladen. Dies führt zu
übermäßigem Kraftstoffverbrauch.
i-Toggles
Dieses System ist ein zusätzlicher Touchscreen
in Verbindung mit dem PEUGEOT i-Connect
Advanced. Es wurde konzipiert, um eine
personalisierte Anzeige der Schnellzugriffe zu
Anwendungen oder Voreinstellungen zu bieten.
Es führt Sie standardmäßig zu den
Hauptanwendungen: Medien, Klima, Navigation,
Telefon, Mirror Screen usw.
Die Schnellzugriffe können ersetzt werden
mit: Radiospeicher, Temperaturvoreinstellung,
gespeicherte Ziele, gespeicherter Kontakt,
gespeichertes Smartphone usw.

11 6

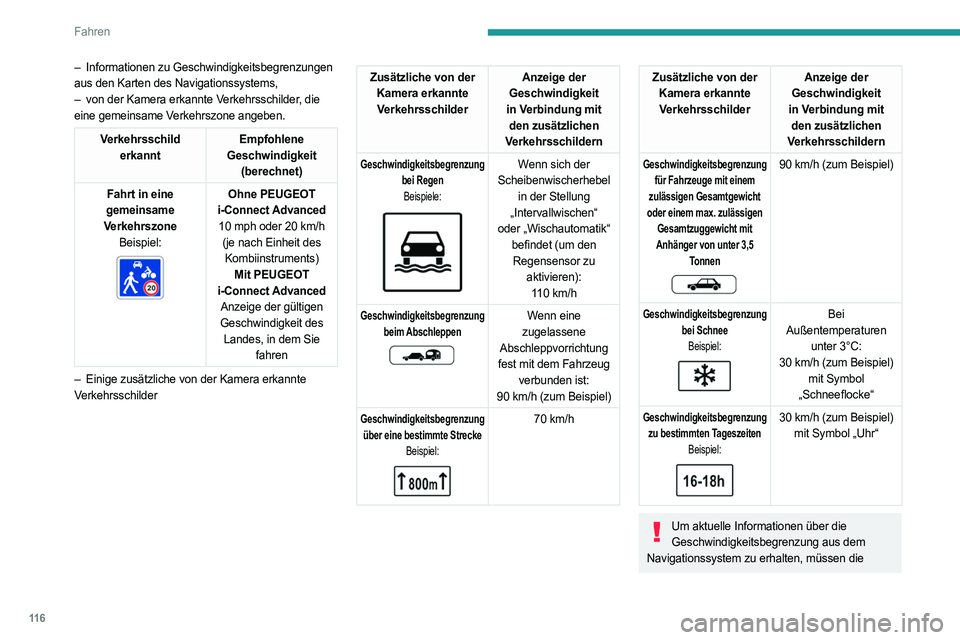

Fahren
– Informationen zu Geschwindigkeitsbegrenzungen
aus den Karten des Navigationssystems,
–

von der Kamera erkannte V
erkehrsschilder, die
eine gemeinsame Verkehrszone angeben.
Verkehrsschild erkannt Empfohlene
Geschwindigkeit (berechnet)
Fahrt in eine
gemeinsame
Verkehrszone Beispiel:


Ohne PEUGEOT
i-Connect Advanced 10
mph oder 20 km/h
(je nach Einheit des Kombiinstruments) Mit PEUGEOT
i-Connect Advanced Anzeige der gültigen
Geschwindigkeit des Landes, in dem Sie fahren
–

Einige zusätzliche von der Kamera erkannte

Verkehrsschilder
Zusätzliche von der Kamera erkannte Verkehrsschilder Anzeige der
Geschwindigkeit
in Verbindung mit den zusätzlichen
Verkehrsschildern
Geschwindigkeitsbegrenzung bei RegenBeispiele:


Wenn sich der
Scheibenwischerhebel in der Stellung
„Intervallwischen“
oder „Wischautomatik“ befindet (um den Regensensor zu aktivieren):110
km/h
Geschwindigkeitsbegrenzung beim Abschleppen


Wenn eine
zugelassene
Abschleppvorrichtung
fest mit dem Fahrzeug verbunden ist:
90

km/h (zum Beispiel)
Geschwindigkeitsbegrenzung über eine bestimmte Strecke Beispiel:


70 km/h
Zusätzliche von der Kamera erkannte Verkehrsschilder Anzeige der
Geschwindigkeit
in Verbindung mit den zusätzlichen
Verkehrsschildern
Geschwindigkeitsbegrenzung für Fahrzeuge mit einem
zulässigen Gesamtgewicht
oder einem max. zulässigen Gesamtzuggewicht mit
Anhänger von unter 3,5 Tonnen


90 km/h (zum Beispiel)
Geschwindigkeitsbegrenzung bei SchneeBeispiel:


Bei
Außentemperaturen unter 3°C:
30

km/h (zum Beispiel) mit Symbol
„Schneeflocke“
Geschwindigkeitsbegrenzung zu bestimmten Tageszeiten Beispiel:


30 km/h (zum Beispiel)
mit Symbol „Uhr“
Um aktuelle Informationen über die Geschwindigkeitsbegrenzung aus dem
Navigationssystem zu erhalten, müssen die

11 7

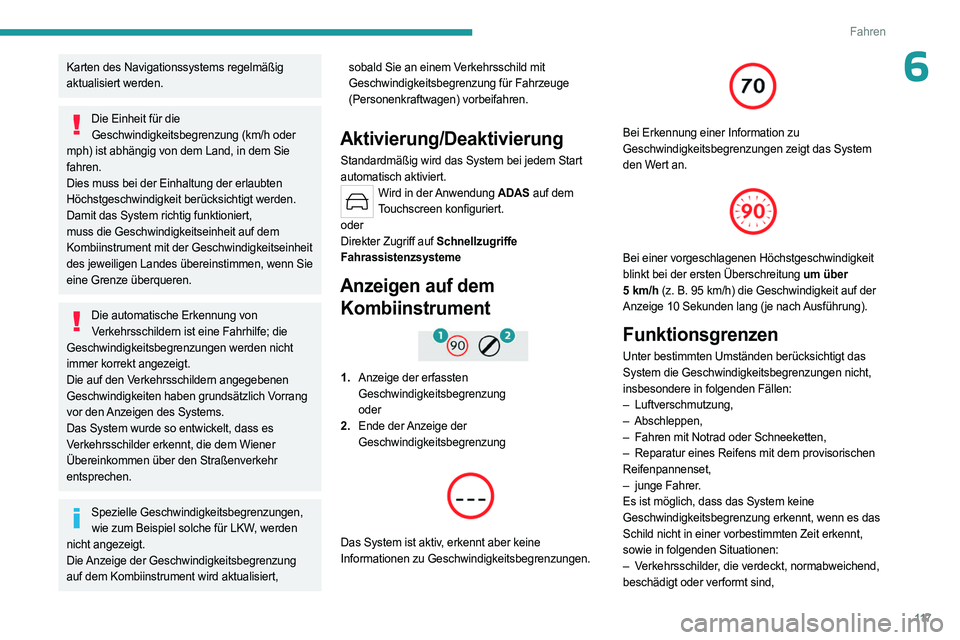

Fahren
6Karten des Navigationssystems regelmäßig
aktualisiert werden.
Die Einheit für die Geschwindigkeitsbegrenzung (km/h oder
mph) ist abhängig von dem Land, in dem Sie
fahren.
Dies muss bei der Einhaltung der erlaubten
Höchstgeschwindigkeit berücksichtigt werden.
Damit das System richtig funktioniert,
muss die Geschwindigkeitseinheit auf dem
Kombiinstrument mit der Geschwindigkeitseinheit
des jeweiligen Landes übereinstimmen, wenn Sie
eine Grenze überqueren.
Die automatische Erkennung von Verkehrsschildern ist eine Fahrhilfe; die
Geschwindigkeitsbegrenzungen werden nicht
immer korrekt angezeigt.
Die auf den Verkehrsschildern angegebenen
Geschwindigkeiten haben grundsätzlich Vorrang
vor den Anzeigen des Systems.
Das System wurde so entwickelt, dass es
Verkehrsschilder erkennt, die dem Wiener
Übereinkommen über den Straßenverkehr
entsprechen.
Spezielle Geschwindigkeitsbegrenzungen, wie zum Beispiel solche für LKW, werden
nicht angezeigt.
Die Anzeige der Geschwindigkeitsbegrenzung
auf dem Kombiinstrument wird aktualisiert, sobald Sie an einem Verkehrsschild mit
Geschwindigkeitsbegrenzung für
Fahrzeuge
(Personenkraftwagen) vorbeifahren.
Aktivierung/Deaktivierung
Standardmäßig wird das System bei jedem Start
automatisch aktiviert.
Wird in der Anwendung ADAS auf dem Touchscreen konfiguriert.
oder
Direkter Zugriff auf Schnellzugriffe
Fahrassistenzsysteme
Anzeigen auf dem Kombiinstrument


1. Anzeige der erfassten
Geschwindigkeitsbegrenzung
oder
2. Ende der Anzeige der
Geschwindigkeitsbegrenzung


Das System ist aktiv, erkennt aber keine
Informationen zu Geschwindigkeitsbegrenzungen.


Bei Erkennung einer Information zu
Geschwindigkeitsbegrenzungen zeigt das System
den Wert an.


Bei einer vorgeschlagenen Höchstgeschwindigkeit
blinkt bei der ersten Überschreitung um über
5
km/h (z. B. 95 km/h) die Geschwindigkeit auf der
Anzeige 10
Sekunden lang (je nach Ausführung).
Funktionsgrenzen
Unter bestimmten Umständen berücksichtigt das
System die Geschwindigkeitsbegrenzungen nicht,
insbesondere in folgenden Fällen:
–

Luftverschmutzung,
–


Abschleppen,
–


Fahren mit Notrad oder Schneeketten,
–


Reparatur eines Reifens mit dem provisorischen

Reifenpannenset,
–

junge Fahrer
.
Es ist möglich, dass das System keine
Geschwindigkeitsbegrenzung erkennt, wenn es das
Schild nicht in einer vorbestimmten Zeit erkennt,
sowie in folgenden Situationen:
–

V
erkehrsschilder, die verdeckt, normabweichend,
beschädigt oder verformt sind,

204

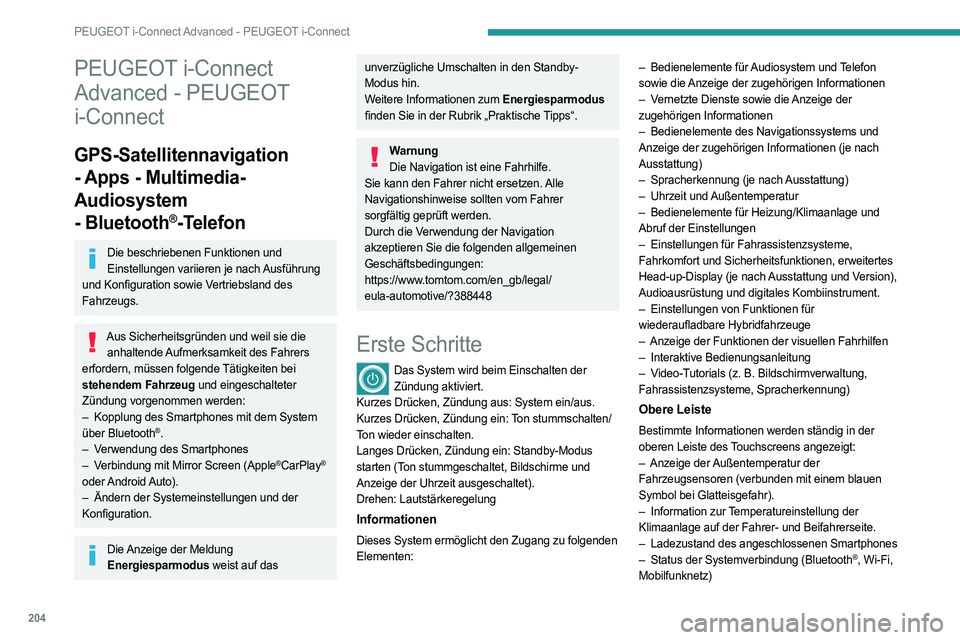

PEUGEOT i-Connect Advanced - PEUGEOT i-Connect
PEUGEOT i-Connect
Advanced - PEUGEOT
i-Connect
GPS-Satellitennavigation
- Apps - Multimedia-
Audiosystem
- Bluetooth
®-Telefon
Die beschriebenen Funktionen und Einstellungen variieren je nach Ausführung
und Konfiguration sowie Vertriebsland des
Fahrzeugs.
Aus Sicherheitsgründen und weil sie die anhaltende Aufmerksamkeit des Fahrers
erfordern, müssen folgende Tätigkeiten bei
stehendem Fahrzeug und eingeschalteter
Zündung vorgenommen werden:
–

Kopplung des Smartphones mit dem System

über Bluetooth
®.
–
V
erwendung des Smartphones
–

V

erbindung mit Mirror Screen (Apple
®CarPlay®
oder Android Auto).
–

Ändern der Systemeinstellungen und der


Konfiguration.
Die Anzeige der Meldung Energiesparmodus weist auf das
unverzügliche Umschalten in den Standby-
Modus hin.
Weitere Informationen zum Energiesparmodus
finden Sie in der Rubrik „Praktische Tipps“.
Warnung Die Navigation ist eine Fahrhilfe.
Sie kann den Fahrer nicht ersetzen. Alle
Navigationshinweise sollten vom Fahrer
sorgfältig geprüft werden.
Durch die Verwendung der Navigation
akzeptieren Sie die folgenden allgemeinen
Geschäftsbedingungen:
https://www.tomtom.com/en_gb/legal/
eula-automotive/?388448
Erste Schritte
Das System wird beim Einschalten der Zündung aktiviert.
Kurzes Drücken, Zündung aus: System ein/aus.
Kurzes Drücken, Zündung ein: Ton stummschalten/
Ton wieder einschalten.
Langes Drücken, Zündung ein: Standby-Modus
starten (Ton stummgeschaltet, Bildschirme und
Anzeige der Uhrzeit ausgeschaltet).
Drehen: Lautstärkeregelung
Informationen
Dieses System ermöglicht den Zugang zu folgenden
Elementen: –

Bedienelemente für
Audiosystem und Telefon
sowie die Anzeige der zugehörigen Informationen
–
V
ernetzte Dienste sowie die Anzeige der
zugehörigen Informationen
–
Bedienelemente des Navigationssystems und

Anzeige der zugehörigen Informationen (je nach
Ausstattung)
–
Spracherkennung (je nach
Ausstattung)
–
Uhrzeit und
Außentemperatur
–
Bedienelemente für Heizung/Klimaanlage und

Abruf der Einstellungen
–
Einstellungen für Fahrassistenzsysteme,

Fahrkomfort und Sicherheitsfunktionen, erweitertes
Head-up-Display (je nach Ausstattung und Version),
Audioausrüstung und digitales Kombiinstrument.
–
Einstellungen von Funktionen für

wiederaufladbare Hybridfahrzeuge
–
Anzeige der Funktionen der visuellen Fahrhilfen
–

Interaktive Bedienungsanleitung
–

V
ideo-Tutorials (z. B. Bildschirmverwaltung,
Fahrassistenzsysteme, Spracherkennung)
Obere Leiste
Bestimmte Informationen werden ständig in der
oberen Leiste des Touchscreens angezeigt:
–

Anzeige der
Außentemperatur der
Fahrzeugsensoren (verbunden mit einem blauen
Symbol bei Glatteisgefahr).
–

Information zur
Temperatureinstellung der
Klimaanlage auf der Fahrer- und Beifahrerseite.
–

Ladezustand des angeschlossenen Smartphones
–


Status der Systemverbindung (Bluetooth®, Wi-Fi,
Mobilfunknetz)
