Page 7 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Inhaltsverzeichnis
Sicherheitsinformationen................. 1-1
Beschreibung .................................... 2-1
Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht .......

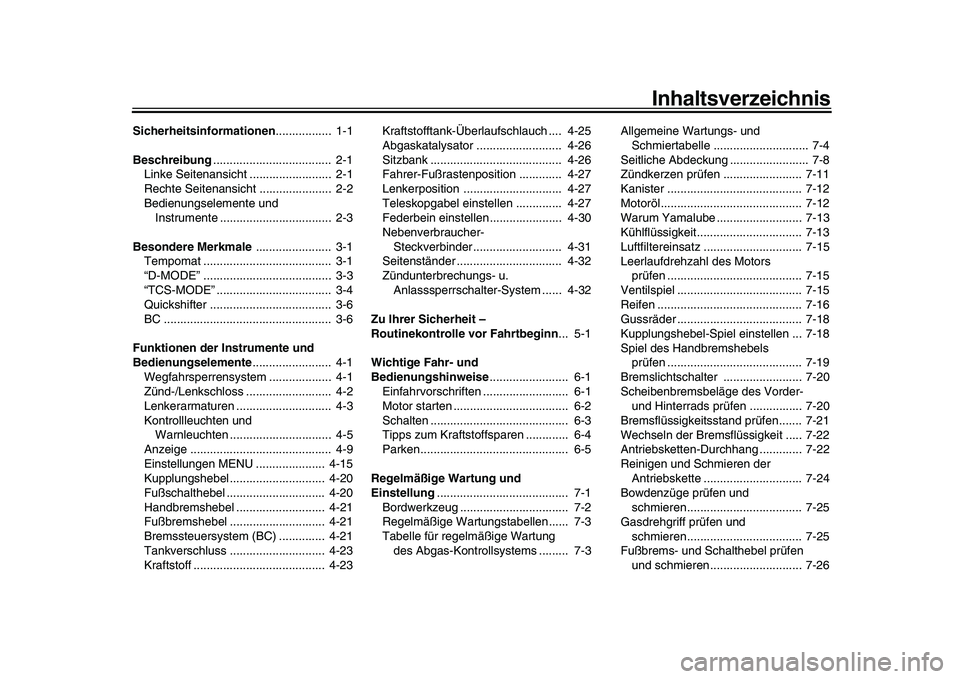

Inhaltsverzeichnis
Sicherheitsinformationen................. 1-1
Beschreibung .................................... 2-1
Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht ...................... 2-2
Bedienungselemente und Instrumente .................................. 2-3
Besondere Merkmale ....................... 3-1
Tempomat ....................................... 3-1
“D-MODE” ....................................... 3-3
“TCS-MODE” ................................... 3-4
Quickshifter ..................................... 3-6
BC ................................................... 3-6
Funktionen der Instrumente und
Bedienungselemente ........................ 4-1
Wegfahrsperrensystem .. ................. 4-1
Zünd-/Lenkschlo ss ....................... ... 4-2
Lenkerarmaturen ............................. 4-3
Kontrollleuchten und Warnleuchten ............................... 4-5
Anzeige ........................................... 4-9
Einstellungen MENU ... .................. 4-15
Kupplungshebel ........... .................. 4-20
Fußschalthebel .............................. 4-20
Handbremshebel ......... .................. 4-21
Fußbremshebel ............................. 4-21
Bremssteuersystem (B C) .............. 4-21
Tankverschluss ............................. 4-23
Kraftstoff ........................................ 4-23 Kraftstofftank-Überlaufschlauch .... 4-25
Abgaskatalysator .......
................... 4-26
Sitzbank ........................................ 4-26
Fahrer-Fußrastenposition ............. 4-27
Lenkerposition .............................. 4-27
Teleskopgabel einstellen .............. 4-27
Federbein einstellen...................... 4-30
Nebenverbraucher- Steckverbinder.......... ................. 4-31
Seitenständer ............. ................... 4-32
Zündunterbrechungs- u.
Anlasssperrschalter-System ...... 4-32
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrtbeginn ... 5-1
Wichtige Fahr- und
Bedienungshinweise ........................ 6-1
Einfahrvorschriften .......................... 6-1
Motor starten ................................... 6-2
Schalten .......................................... 6-3
Tipps zum Kraftstoffsparen ............. 6-4
Parken............................................. 6-5
Regelmäßige Wartung und
Einstellung ........................................ 7-1
Bordwerkzeug ................................. 7-2
Regelmäßige Wartungstabellen...... 7-3
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ......... 7-3 Allgemeine Wartungs- und
Schmiertabelle ............................. 7-4
Seitliche Abdeckung ........................ 7-8
Zündkerzen prüfen ........................ 7-11
Kanister ......................................... 7-12
Motoröl........................................... 7-12
Warum Yamalube .......................... 7-13
Kühlflüssigkeit.......... ...................... 7-13
Luftfiltereinsatz .............................. 7-15
Leerlaufdrehzahl des Motors prüfen ......................................... 7-15
Ventilspiel ...................................... 7-15
Reifen ............................................ 7-16
Gussräder ...................................... 7-18
Kupplungshebel-Spiel einstellen ... 7-18
Spiel des Handbremshebels prüfen ......................................... 7-19
Bremslichtschalter ........................ 7-20
Scheibenbremsbeläge des Vorder- und Hinterrads prüfen ................ 7-20
Bremsflüssigkeitsstand prüfen....... 7-21
Wechseln der Bremsf lüssigkeit ..... 7-22
Antriebsketten-Durchhang ............. 7-22
Reinigen und Schmieren der Antriebskette .............................. 7-24
Bowdenzüge prüfen und schmieren................................... 7-25
Gasdrehgriff prüfen und
schmieren................................... 7-25
Fußbrems- und Schalthebel prüfen und schmieren............................ 7-26
BEA-9-G0.book 1 ページ２０２１年１２月１４日　火曜日　午前８時５４分

Page 9 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) 1-1
12
3
4
5
6
7
8
9
10
11
12
13
Sicherheitsinformationen
GAU1028C
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betr

1-1
12
3
4
5
6
7
8
9
10
11
12
13

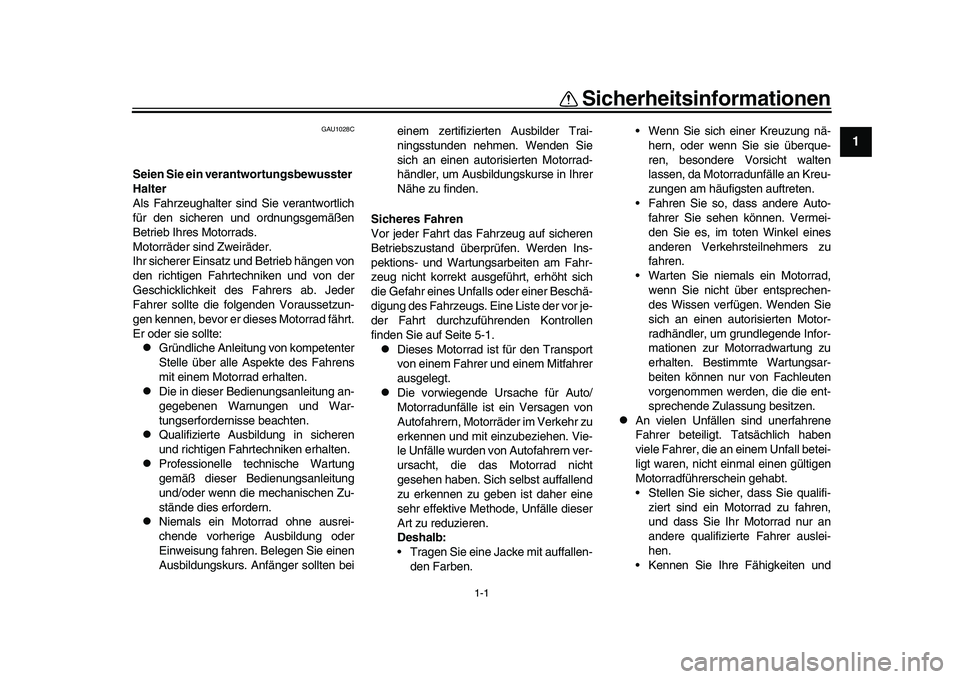

Sicherheitsinformationen
GAU1028C
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad fährt.
Er oder sie sollte:
Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.

Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.

Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.

Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.

Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 5-1.

Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.

Die vorwiegende Ursache für Auto/
Motorradunfälle ist ein Versagen von
Autofahrern, Motorräder im Verkehr zu
erkennen und mit einzubeziehen. Vie-
le Unfälle wurden von Autofahrern ver-
ursacht, die das Motorrad nicht
gesehen haben. Sich selbst auffallend
zu erkennen zu geben ist daher eine
sehr effektive Methode, Unfälle dieser
Art zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen- den Farben. Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten
lassen, da Motorradunfälle an Kreu-
zungen am häufigsten auftreten.
Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
Warten Sie niemals ein Motorrad,
wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.

An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
Kennen Sie Ihre Fähigkeiten und
BEA-9-G0.book 1 ページ２０２１年１２月１４日　火曜日　午前８時５４分

Page 15 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Beschreibung
2-2
123
4
5
6
7
8
9
10
11
12
13
GAU10421

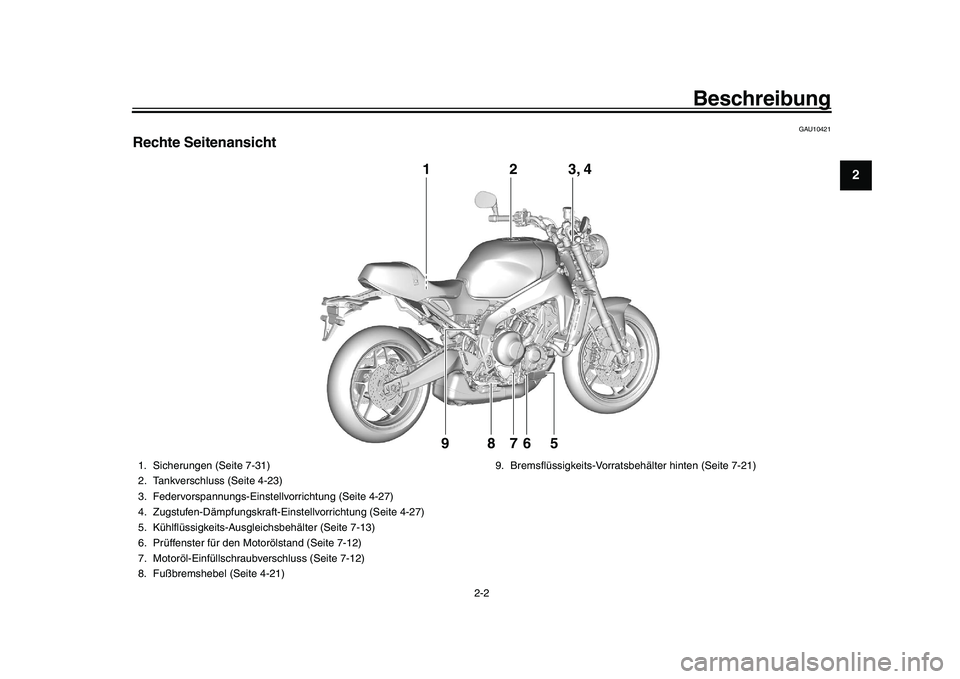

Rechte Seitenansicht
752
1
8
9
6
3, 4
1. Sicherungen (Seite 7-31)
2. Tankverschluss (Seite 4-23)
3. Federvorspannungs-Einstellvorrichtung (Seite 4

Page 44 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Funktionen der Instrumente und Bedienungselemente
4-21
1
2
34
5
6
7
8
9
10
11
12
13
GAU93080
HandbremshebelDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorder

Funktionen der Instrumente und Bedienungselemente
4-21
1
2
34
5
6
7
8
9
10
11
12
13
GAU93080
HandbremshebelDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellknopf
für die Bremshebelposition ausgestattet.
Um den Abstand zwischen dem Bremshe-
bel und dem Gasdrehgriff einzustellen, den
Einstellknopf drehen, während Sie den He-
bel vom Gasdrehgriff weggedrückt halten.
Den Einstellknopf in Richtung (a) drehen,
um den Abstand zu erhöhen. Den Einstell-
knopf in Richtung (b) drehen, um den Ab-
stand zu senken.
GAU12944
FußbremshebelDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU91461
Bremssteuersystem (BC)Mit dem Bremssteuersystem wird der hyd-
raulische Bremsdruck von Vorder- und Hin-
terrädern unabhängig voneinander
gesteuert, wenn die Bremsen betätigt wer-
den und ein Blockieren der Räder erkannt
wird. Dieses System hat zwei Einstellun-
gen, die in den Einstellungen MENU geän-
dert werden können. (Siehe Seite 4-17.)
BC1 ist die standardm äßige ABS-Einstel-
lung, bei der der Brem sdruck basierend auf
den Daten zur Fahrzeuggeschwindigkeit
und Radgeschwindigkeit angepasst wird.
BC1 wurde entwickelt , um das Bremsen zu
aktivieren und zu maximieren, wenn sich
das Fahrzeug in aufrechter Position befin-
det. Bei BC2 werden zusätzliche Daten aus
der IMU verwendet, um die eingesetzte
Bremskraft in Kurven anzupassen und ein
seitliches Rutschen der Räder zu verhin-
dern.
Die Bremsen sind mit ABS genau so zu be-
tätigen wie konventionelle Bremsen. Wenn
das Bremssteuersystem aktiviert wird, kann
ein Pulsieren am Handbremshebel oder am
Fußbremshebel auftreten, da die Hydraulik-
einheit schnell auslöst und den Bremsdruck
reduziert. Verwenden Sie in diesem Fall
einfach weiter den Handbremshebel und
den Fußbremshebel und lassen Sie das
1. Handbremshebel
2. Entfernung
3. Einstellknopf für die Bremshebelposition
11122
33
(a)(a)(a)
(b)(b)(b)
1. Fußbremshebel
1111
BEA-9-G0.book 21 ページ２０２１年１２月１４日　火曜日　午前８時５４分

Page 45 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Funktionen der Instrumente und Bedienungselemente
4-22
1
2
345
6
7
8
9
10
11
12
13
ABS arbeiten.—Bremsen Sie nicht “pum-
pend”, da dies die Bremswirkung reduziert.
WARNUNG
GWA16051
Auch mit ABS

Page 67 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
7-3
1
2
3
4
5
678
9
10
11
12
13
GAU71033

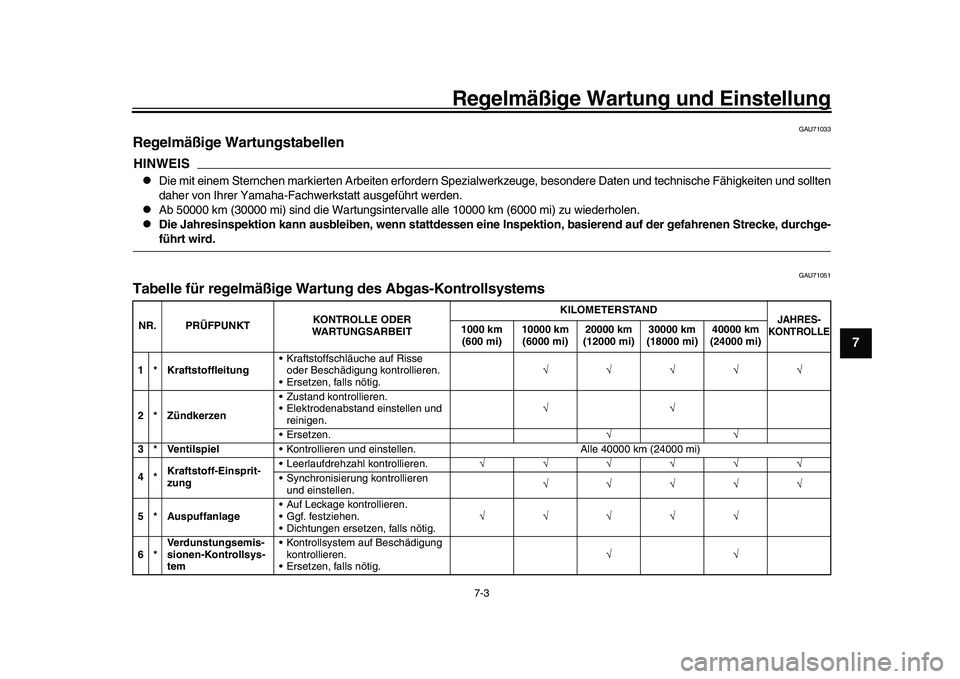

Regelmäßige WartungstabellenHINWEIS
Die mit einem Sternchen markierten Arbei ten erfordern Spezialwerkzeuge, besonde

Page 69 of 114

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
7-5
1
2
3
4
5
678
9
10
11
12
13
10 * Radlager Das Lager auf Lockerung oder
Beschädigung kontrollieren. 
11 * Schwingenlager Funktion und auf über

Page 75 of 114

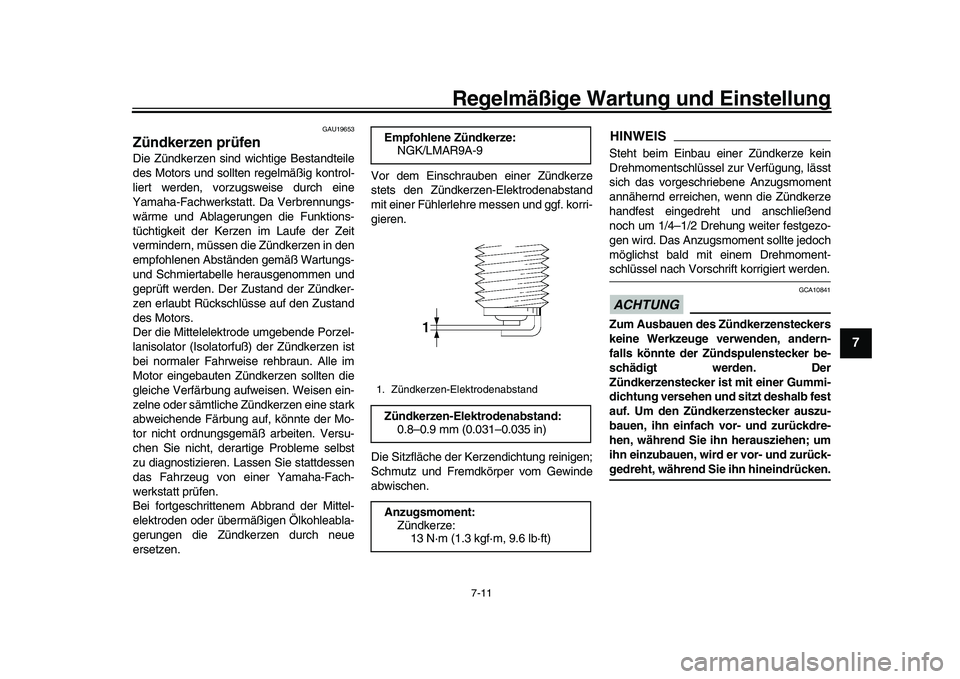

YAMAHA XSR 900 2022 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
7-11
1
2
3
4
5
678
9
10
11
12
13
GAU19653
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden,

Regelmäßige Wartung und Einstellung
7-11
1
2
3
4
5
678
9
10
11
12
13
GAU19653
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue
ersetzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der
Zündkerzenstecker ist mit einer Gummi-
dichtung versehen und sitzt deshalb fest
auf. Um den Zündkerzenstecker auszu-
bauen, ihn einfach vor- und zurückdre-
hen, während Sie ihn herausziehen; um
ihn einzubauen, wird er vor- und zurück-gedreht, während Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/LMAR9A-9
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.8–0.9 mm (0.031–0.035 in)
Anzugsmoment: Zündkerze:13 N·m (1.3 kgf·m, 9.6 lb·ft)
BEA-9-G0.book 11 ページ２０２１年１２月１４日　火曜日　午前８時５４分

Load next 8 pages

Page: 1-8 9-16 17-24 next >

airbag steering wheel adjustment oil pressure dead battery radio controls boot
