2022 YAMAHA XMAX 300 Manuale duso (in Italian)

Manutenzione e regolazione perio diche
7-17
7
5. Inserire un nuovo elemento sub-fil-
trante nel coperchio cassa filtro.
6. Inserire un nuovo elemento filtrante nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
d ell’aria sia allo ggiato correttamen-
te nella cassa filtro. Non si d eve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilin dro (i cilin dri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
7. Estrarre l’elemento pre-filtrante e poi eliminare lo sporco con aria compres-
sa, come illustrato nella figura. 8. Verificare che l’elemento pre-filtrante
non sia danneggiato, e sostituirlo se
necessario.
9. Inserire l’elemento pre-filtrante nel co- perchio cassa filtro.
10. Installare il coperchio cassa filtro in- stallando le viti.
NOTALa vite lunga deve essere installata come il-
lustrato nella figura.11. Installare i tappi in gomma.
Pulizia dell’elemento filtrante carter cin-
g hia trapezoi dale
1. Posizionare il veicolo sul cavalletto centrale.
2. Togliere il coperchio cassa filtro. (Ve- dere la sezione precedente.)
3. Togliere le viti coperchio carter cinghia
trapezoidale.

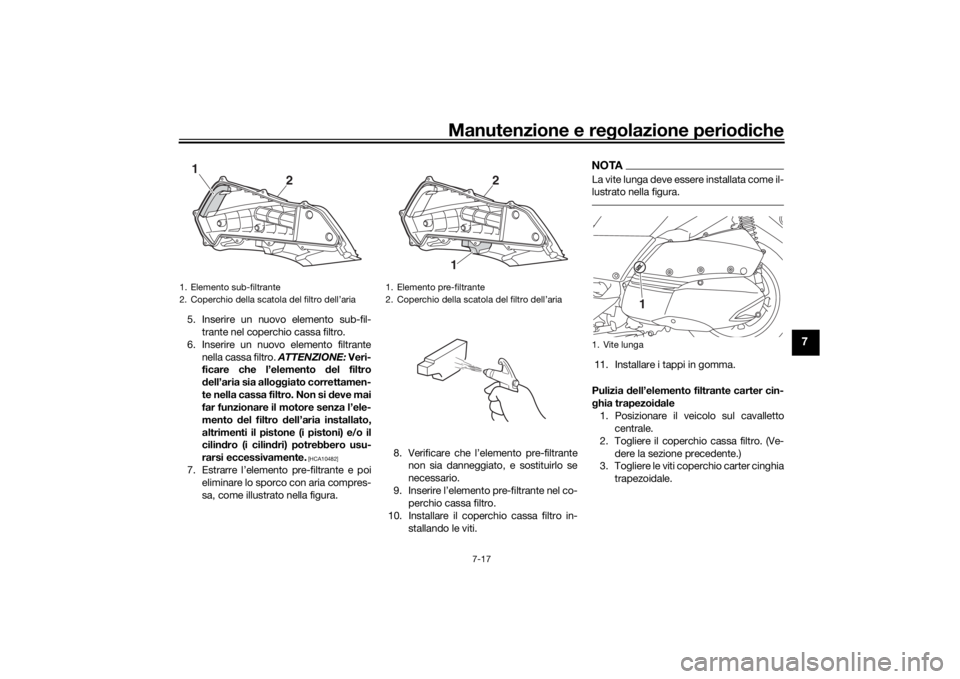

1. Elemento sub-filtrante
2. Coperchio della scatola del filtro dell’aria
1
2
1. Elemento pre-filtrante
2. Coperchio della scatola del filtro dell’aria
1
2
1. Vite lunga
1
UBBAH1H0.book Page 17 Friday, September 24, 2021 1:48 PM

Manutenzione e regolazione perio diche
7-18
7
4. Togliere i bulloni cassa filtro.
5. Sollevare leggermente la cassa filtro,
togliere il cavo sensore ruota posterio-
re dal supporto e poi rimuovere il co-
perchio carter cinghia trapezoidale. 6. Togliere il coperchio filtro aria carter
cinghia trapezoidale togliendo i bullo-
ni. 7. Togliere l’elemento filtrante e poi eli-
minare lo sporco con aria compressa
dal lato pulito, come illustrato nella fi-
gura.
8. Verificare che l’elemento filtrante car- ter cinghia trapezoidale non sia dan-
neggiato e sostituirlo, se necessario.1. Vite
1. Bullone
1
1
1
1. Cavo sensore ruota posteriore
2. Supporto del cavo
1. Coperchio cassa filtro carter cinghia trape-zoidale
2. Bullone
1
2
2
1
2
2
1. Elemento filtro aria carter cinghia trapezoi- dale
1. Lato pulito
1
1
UBBAH1H0.book Page 18 Friday, September 24, 2021 1:48 PM

Manutenzione e regolazione perio diche
7-19
7
9. Inserire l’elemento nel carter cinghia
trapezoidale.
10. Installare il coperchio filtro aria carter cinghia trapezoidale installando i bul-
loni.
11. Installare il cavo sensore ruota poste- riore nel supporto in corrispondenza
del nastro bianco sul cavo, come illu-
strato nella figura.
12. Installare i bulloni cassa filtro, quindi stringerli alla coppia di serraggio se-
condo specifica. 13. Installare il coperchio carter cinghia
trapezoidale installando le viti.
14. Installare il coperchio cassa filtro in- stallando le viti.
HAU21386
Controllo del gioco della mano-
pola acceleratoreMisurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.

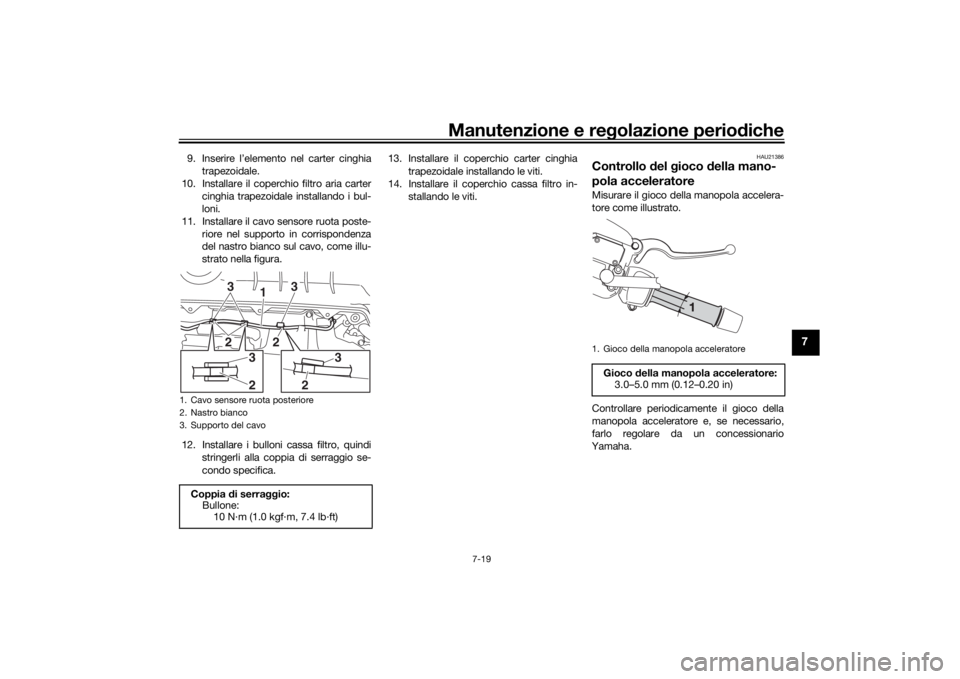

1. Cavo sensore ruota posteriore
2. Nastro bianco
3. Supporto del cavoCoppia di serra ggio:
Bullone: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
13
3
2
2
3
2
2
3
1. Gioco della manopola acceleratore
Gioco d ella manopola acceleratore:
3.0–5.0 mm (0.12–0.20 in)
UBBAH1H0.book Page 19 Friday, September 24, 2021 1:48 PM

Manutenzione e regolazione perio diche
7-20
7
HAU21403
Gioco valvoleLe valvole sono un componente importante
del motore e, poiché il gioco delle valvole
cambia con l’uso, devono essere controlla-
te e regolate agli intervalli specificati nella
tabella di manutenzione periodica. Le val-
vole non regolate possono generare una
miscela aria-carburante errata, rumore del
motore e, a lungo andare, anche danni al
motore. Per evitarlo, chiedere a un rivendi-
tore Yamaha di contro llare e regolare il gio-
co delle valvole a intervalli regolari.NOTAQuesta operazione deve essere eseguita a
motore freddo.
HAU69761
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il decesso a
se guito della perd ita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quando
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve re golare la pressione pneu-
matici in funzione della velocità d i
marcia e d el peso totale del pilota,
d el passeggero, del carico e d eg li
accessori omolo gati per questo
mo dello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.Pressione pneumatico a fre ddo:
1 persona:
Anteriore:200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore:
225 kPa (2.25 kgf/cm2, 33 psi)
2 persone: Anteriore:
200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore: 225 kPa (2.25 kgf/cm2, 33 psi)
Carico massimo: Veicolo:161 kg (355 lb)
Il carico massimo del veicolo corri-
sponde al peso totale di conducen-
te, passeggero, bagagli e accessori.
UBBAH1H0.book Page 20 Friday, September 24, 2021 1:48 PM

Manutenzione e regolazione perio diche
7-21
7
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
 Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre a d
essere ille gale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità di marcia e
può provocare la per dita del con-
trollo del mezzo.
 Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possied e le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio di un pneumatico, per per-
mettere alla superficie d el pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatico in gomma.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e q uello poste-
riore devono essere della stessa marca
e desi gn, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocan do inci denti.Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.

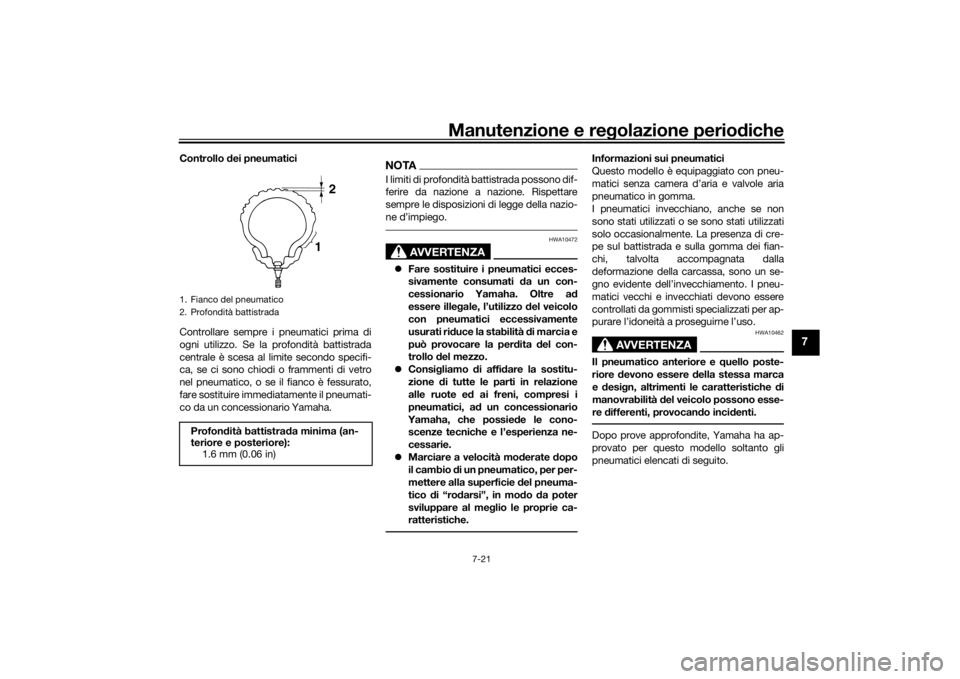

1. Fianco del pneumatico
2. Profondità battistradaProfon dità battistra da minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
1 2
UBBAH1H0.book Page 21 Friday, September 24, 2021 1:48 PM

Manutenzione e regolazione perio diche
7-22
7
HAU21963
Ruote in le gaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
HAU50861
Controllo gioco delle leve freno
anteriore e posterioreAnteriore
Posteriore
Pneumatico anteriore:
Dimensioni:
120/70-15 M/C 56S
Produttore/modello: MICHELIN/CITY GRIP 2
Pneumatico posteriore: Dimensioni:140/70-14 M/C 68S

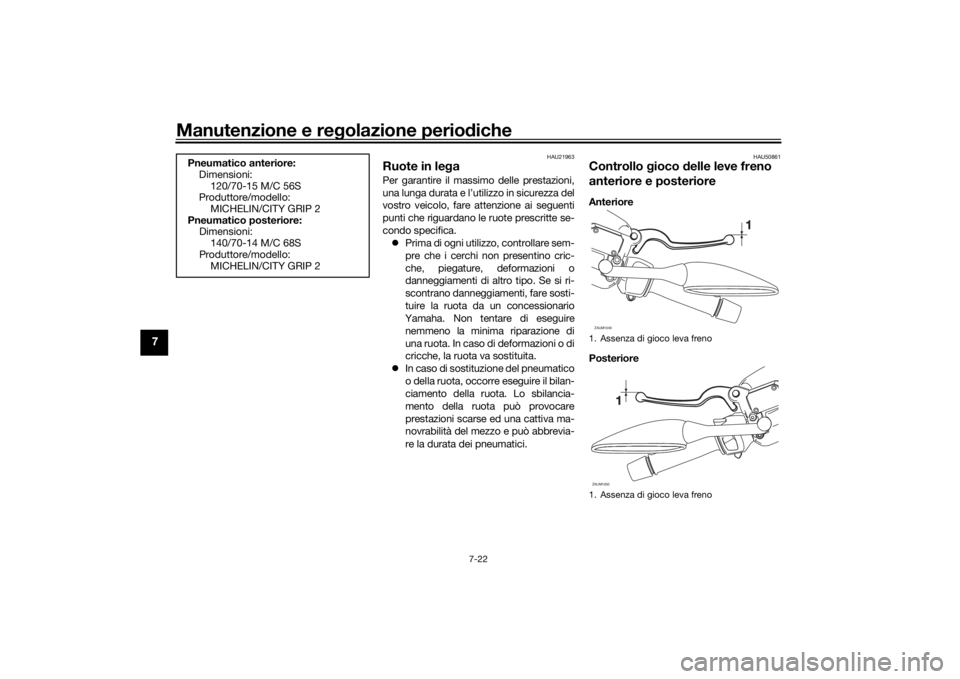

Produttore/modello: MICHELIN/CITY GRIP 21. Assenza di gioco leva freno
1. Assenza di gioco leva frenoZAUM1049ZAUM1050
UBBAH1H0.book Page 22 Friday, September 24, 2021 1:48 PM

Manutenzione e regolazione perio diche
7-23
7
Non ci deve essere gioco alle estremità del-
le leve freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ce devolez-
za, questo può in dicare la presenza d i
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la
potenza della frenata, con possibile per-
d ita del controllo del mezzo e di incid en-
ti.
HAU22312
Controllo delle pasti glie del freno
anteriore e posterioreFreno anteriore
Freno posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione periodica e lubrificazione. Ciascuna pasti-
glia è provvista di un indicatore d’usura,
che consente di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura della pastiglia, con-
trollare la posizione dell’indicatore d’usura
mentre si aziona il freno. Se una pastiglia si
è usurata al punto che l’indicatore d’usura
quasi tocca il disco del freno, fare sostituire
in gruppo le pastiglie dei freni da un con-

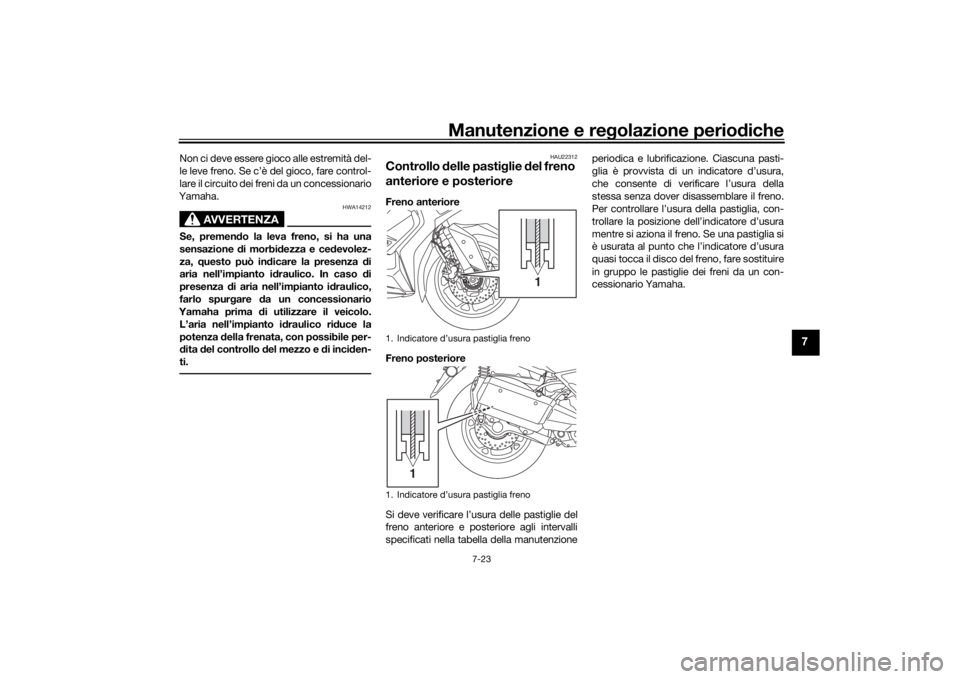

cessionario Yamaha.1. Indicatore d’usura pastiglia freno
1. Indicatore d’usura pastiglia freno
1
1
UBBAH1H0.book Page 23 Friday, September 24, 2021 1:48 PM

Manutenzione e regolazione perio diche
7-24
7
HAU40262

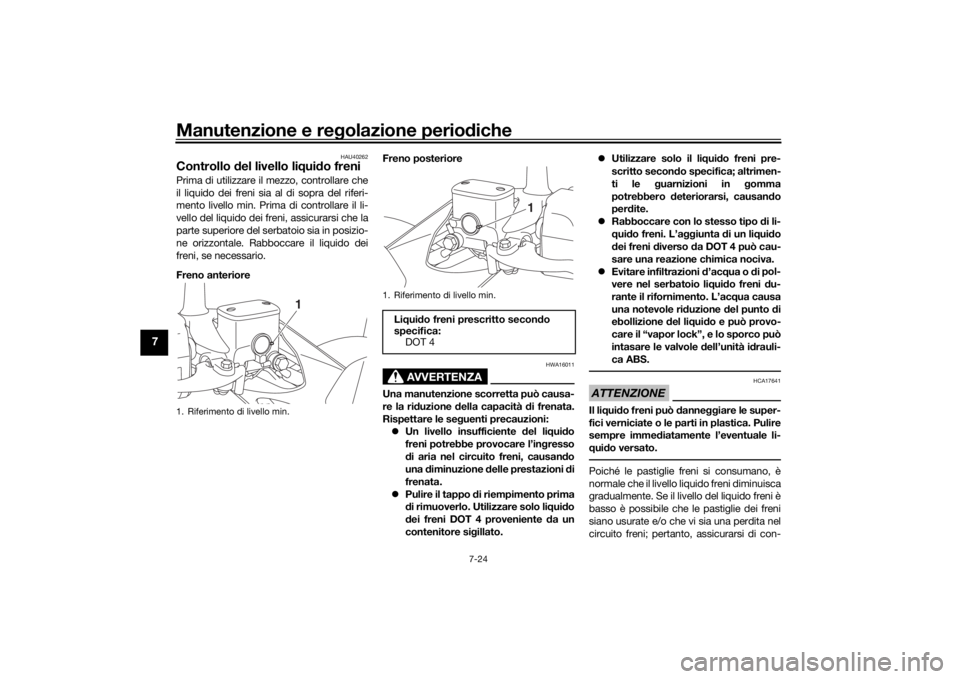

Controllo del livello li qui do freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la ri
duzione della capacità di frenata.
Rispettare le se guenti precauzioni:
 Un livello insufficiente del li qui do
freni potrebbe provocare l’in gresso
d i aria nel circuito freni, causan do
una diminuzione delle prestazioni di
frenata.
 Pulire il tappo di riempimento prima
d i rimuoverlo. Utilizzare solo li qui do
d ei freni DOT 4 proveniente da un
contenitore si gillato. 
Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causan do
per dite.
 Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
 Evitare infiltrazioni d’ac qua o di
pol-
vere nel serbatoio li qui do freni d u-
rante il rifornimento. L’ac qua causa
una notevole ri duzione del punto d i
ebollizione del li qui do e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole d ell’unità idrauli-
ca ABS.
ATTENZIONE
HCA17641
Il li qui do freni può danne ggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
1. Riferimento di livello min.
1
1. Riferimento di livello min.Li qui do freni prescritto secon do
specifica: DOT 4
1
UBBAH1H0.book Page 24 Friday, September 24, 2021 1:48 PM
