2022 YAMAHA XMAX 300 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
4-21
4
2. Steek de mechanische sleutel in het
zadelslot en draai de sleutel rechtsom.
OPMERKINGZorg dat het zadel en alle opbergcomparti-
menten zijn gesloten alvorens te gaan rij-
den.LET OP
DCA24020
Zor g ervoor dat de sleutel gataf dekkin g
is geïnstalleer d als d e mechanische
sleutel niet wor dt geb ruikt.LET OP
DCA21150
Let op het volg ende bij het g eb ruik van
het op ber gcompartiment.
 Het op ber gcompartiment wor dt
warm bij blootstellin g aan zon en/of
warmte van de motor, dus bewaar
er geen etenswaren of voorwerpen
in die slecht te gen warmte kunnen
of die ontvlam baar zijn.
 Stop natte voorwerpen in een plas-
tic zak alvorens deze in het op ber g-
compartiment mee te nemen om te
voorkomen dat het vocht zich door
het op ber gcompartiment ver-
sprei dt. 
Het op ber gcompartiment kan nat
wor den als de machine wor dt ge-
reini gd, dus stop voorwerpen die u
wilt meenemen ter beschermin g in
een plastic zak.
 Be
waar geen waar devolle of breek-
b are voorwerpen in het op ber g-
compartiment.
WAARSCHUWING
DWA18950
 Overschrij d het maximumlaa dge-
wicht van 1 k g (2.2 l b) voor op ber g-
compartiment A niet.
 Overschrij d het maximumlaa dge-
wicht van 0.5 k g (1.1 l b) voor op-
b er gcompartiment B niet.
 Overschrij d het maximumlaa dge-
wicht van 5 k g (11 l b) voor het ach-
terste op ber gcompartiment niet.
 Overschrij d het maximumlaa dge-
wicht van 161 k g (355 l b) voor d e
machine niet.
1. Afdekplaatje sleutelgat
1. Zadelslot
2. Ontgrendelen.
1
1
2
UBBAD1D0.book Page 21 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-22
4
DAU78521
KuipruitAl naar gelang de voorkeur van de bestuur-
der kan de kuipruithoogte in twee verschil-
lende standen worden gezet.
De kuipruit in d e hoge stan d zetten
1. Demonteer de afdekplaatjes van de bouten door de drukclips te verwijde-
ren. 2. Verwijder de kuipruit door de bouten
los te halen.
3. Verwijder de bouten en breng de bou- ten vervolgens aan in de gewenste
stand. 4. Monteer de kuipruit in de hoge stand
door de bouten aan te brengen, en zet
de bouten dan vast met het voorge-
schreven aanhaalmoment.
WAARSCHUWING! Een loszittend e
kuipruit kan een on geluk veroorza-1. Kuipruit
1
1. Drukclip
2. Deksel voor toegang tot bout
1. Bout2
1
1
1
1. Bout
1. Bout
1
1
1
1
UBBAD1D0.book Page 22 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-23
4
ken. Draai de schroeven vast met
het voor geschreven aanhaalmo-
ment.
[DWA15511]

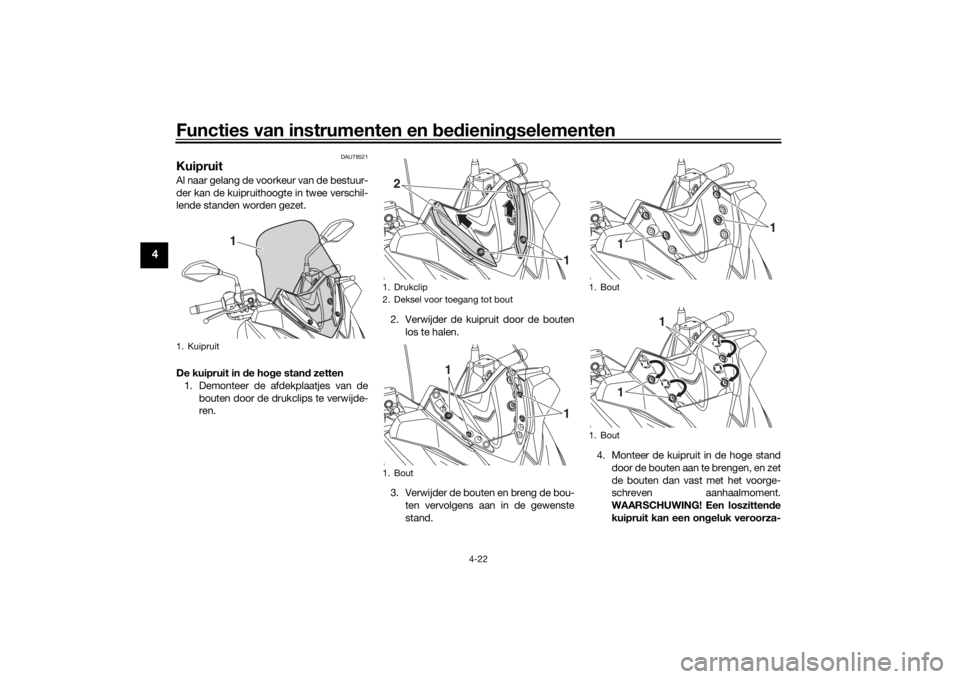

5. Plaats de afdekplaatjes van de bouten en monteer de drukclips. De kuipruit in d
e lage stan d zetten
1. Demonteer de afdekplaatjes van de
bouten door de drukclips te verwijde-
ren.
2. Verwijder de kuipruit door de bouten
los te halen.
3. Verwijder de bouten en breng de bou- ten vervolgens aan in de gewenste
stand.
4. Monteer de kuipruit in de lage standdoor de bouten aan te brengen, en zet
de bouten dan vast met het voorge-
schreven aanhaalmoment.
WAARSCHUWING! Een loszitten de
kuipruit kan een on geluk veroorza-1. BoutAanhaalmoment:
Kuipruitbout:8 N·m (0.8 kgf·m, 5.9 lb·ft)
1
1
1. Deksel voor toegang tot bout
2. DrukclipZAUM1518
12
1. Bout
1. Bout
1
11
1
UBBAD1D0.book Page 23 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-24
4
ken. Draai d e schroeven vast met
het voor geschreven aanhaalmo-
ment.
[DWA15511]
5. Plaats de afdekplaatjes van de bouten en monteer de drukclips.
DAU46833
Stan d van het stuur Het stuur kan in twee verschillende standen
worden gezet, al naar gelang de voorkeur
van de bestuurder. Laat de stand van het
stuur aanpassen bij een Yamaha-dealer.
DAU14895
Afstellen van d e schokdem-
perunits
WAARSCHUWING
DWA10211
Geef bei de vorkpoten stee ds dezelf de
afstellin g, an ders kan slecht we ggedra g
en vermin der de rijsta biliteit het g evolg
zijn.Elke schokdemperunit is uitgerust met een
stelring voor veervoorspanning.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te d raaien om
scha de aan het mechanisme te voorko-
men.Stel de veervoorspanning als volgt af.
Draai de stelring in de richting (a) om de
veervoorspanning te verhogen.
Draai de stelring in de richting (b) om de
veervoorspanning te verlagen.  Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
 Verricht de afstelling met het afstelge-
reedschap voor veervoorspanning in
de gereedschapsset.
1. BoutAanhaalmoment:
Kuipruitbout:8 N·m (0.8 kgf·m, 5.9 lb·ft)
1
1
1. Stuur
1
UBBAD1D0.book Page 24 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-25
4
DAU78213
Gelijkstroom aansluitcontact
voor accessoires
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, dient u te controleren of
d e dop op het gelijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.LET OP
DCA15432
Het accessoire dat is aan gesloten op het
g elijkstroom aansluitcontact voor ac-
cessoires ma g niet wor den geb ruikt ter-
wijl de motor uit staat en de belastin g
ma g niet meer bed ra gen dan 12 W (1 A),
an ders kan de zekerin g d oor bran den of
d e accu ontla den raken.Deze machine is uitgerust met een gelijk-
stroom aansluitcontact voor accessoires,
dat zich in opbergcompartiment A bevindt.
Een 12V-accessoire dat is aangesloten op
dit gelijkstroom aansluitcontact voor ac-
cessoires, kan worden gebruikt wanneer
het contactslot in de stand “ON” staat,
maar mag alleen worden gebruikt wanneer
de motor draait. Ge
bruiken van het g elijkstroom aansluit-
contact voor accessoires 1. Open opbergcompartiment A. (Zie pa- gina 3-9.)
2. Zet het contact uit.
3. Verwijder het deksel van het aansluit-
contact.
4. Zet het accessoire uit.
5. Plaats de stekker van het accessoire in het aansluitcontact.
1. Stelring veervoorspanning
2. Speciale sleutel
3. Positie-indicatorAfstellin g veervoorspannin g:
Minimum (zacht): 1
Standaard: 3
Maximum (hard):
51 2345
2
1
(a)
(b)
3
1. Dop gelijkstroom aansluitcontact
1
UBBAD1D0.book Page 25 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-26
4
6. Zet het contact aan en start de motor.
(Zie pagina 6-2.)
7. Zet het accessoire aan.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine ma g nooit wor den gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok- ken (of niet omhoo
g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo de
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem daarom
re gelmati g en laat het repareren door
een

Yamaha dealer als de werkin g niet
naar behoren is.
1. Gelijkstroom aansluitcontact voor accessoi-
res
1
1. ZijstandaardschakelaarZAUM0648
1
UBBAD1D0.book Page 26 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-27
4
DAUT1098

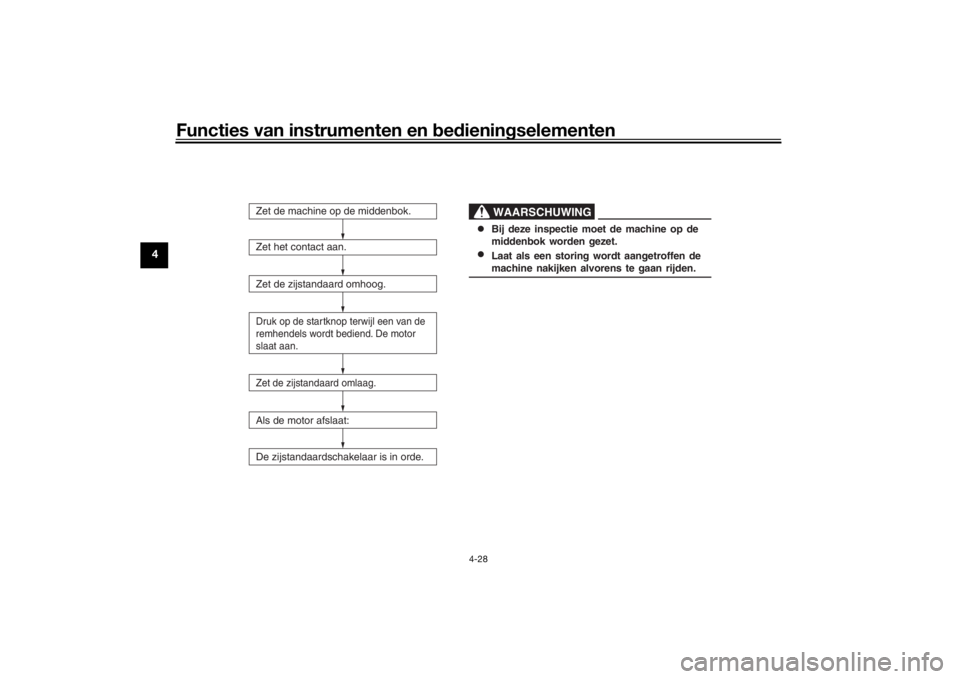

StartspersysteemControleer de werking van de zijstandaard-
schakelaar als volgt.
UBBAD1D0.book Page 27 Tuesday, October 5, 2021 10:18 AM

Functies van instrumenten en bed ienin gselementen
4-28
4
 Bij deze inspectie moet de machine op de
middenbok worden gezet.

WAARSCHUWING
Zet het contact aan.
Zet de zijstandaard omhoog.Zet de zijstandaard omlaag.Als de motor afslaat:
De zijstandaardschakelaar is in orde.Zet de machine op de middenbok.Druk op de startknop terwijl een van de
remhendels wordt bediend. De motor
slaat aan.
Laat als een storing wordt aangetroffen de
machine nakijken alvorens te gaan rijden.
